在光伏組件功率持續提升的趨勢下，分片技術已從半片發展至四分片甚至更細的毫米級超窄條電池，通過降低工作電流與串聯電阻來釋放功率增益空間。然而，隨著電池不斷窄片化，切割邊緣數量成倍增加，未鈍化邊緣引發的強復合效應顯著增強，導致開路電壓（VOC）、短路電流（JSC）及填充因子（FF）同步下降，成為制約四分片及超窄條電池進一步應用的核心瓶頸，美能PL/EL一體機測試儀可提供全流程的缺陷檢測與工藝優化支持。

本研究基于硅異質結（SHJ）體系，提出“預開槽+原位鈍化”（PG-LSMC）工藝，在電池制備前完成刻槽并去除損傷層，在后續沉積過程中實現邊緣的原位鈍化，從而有效抑制邊緣復合損失。結合前結結構優化及邊緣輸運調控策略，該方法在不引入額外復雜工藝與成本的前提下，實現了電壓與填充因子的同步提升，為四分片TOPCon電池及毫米級條帶SHJ電池的高效化與產業化提供了可落地的關鍵解決路徑。

研究目標與技術路線

Millennial Solar

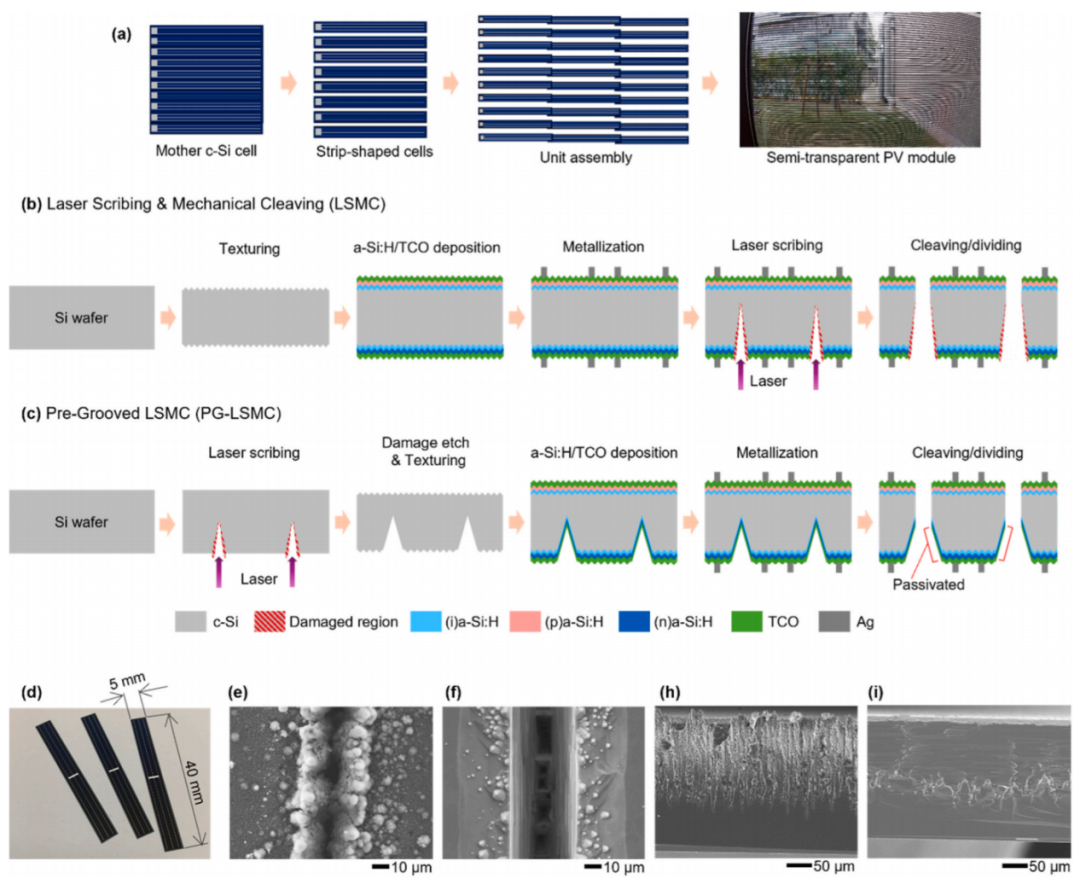

展示條帶狀晶硅電池在半透明組件中的應用形式，以及兩種典型制備工藝（LSMC與PG-LSMC），同時給出激光刻槽及斷裂邊緣在刻蝕前后的形貌變化，直觀體現邊緣損傷及其去除過程

本研究圍繞兩個核心目標展開：

在不引入額外邊緣鈍化工藝的前提下，通過器件結構優化降低邊緣復合損失

探索一種集成化“原位局部鈍化”方法（PG-LSMC）

技術體系選用：

電池類型：硅異質結（SHJ）電池

分割方式：激光劃片+機械斷裂（LSMC）

實驗方法

Millennial Solar

本研究基于SHJ電池體系，對比兩種分割工藝：

傳統LSMC：完整電池制備 → 激光劃線 → 機械斷裂，工藝簡單但邊緣存在損傷層，無鈍化。

PG-LSMC：先激光刻槽 → 濕法刻蝕去損傷層 → 再完成SHJ制備（預刻槽+原位鈍化），核心優勢：去除激光損傷層 ，a-Si:H沉積實現溝槽側壁原位局部鈍化。

通過SEM、PL、J–V、EQE及Quokka3仿真，對結構與性能進行系統分析。

激光劃線與斷裂對性能的影響

Millennial Solar

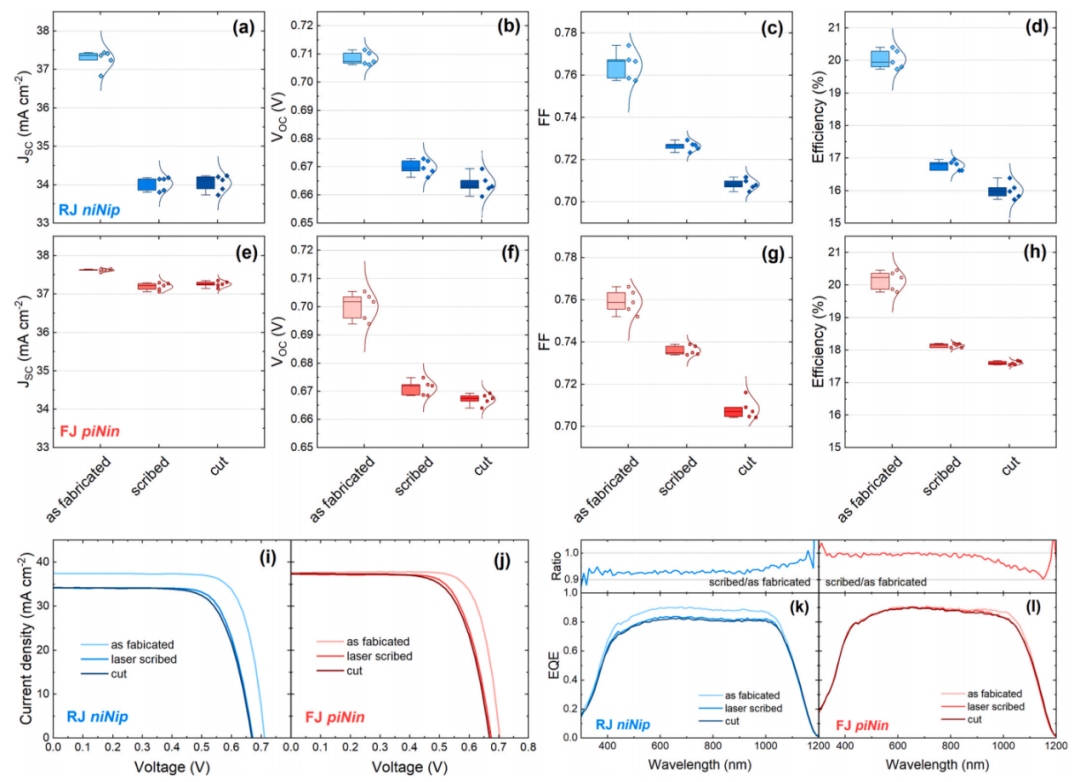

激光劃線及斷裂前后，RJ與FJ結構電池的JSC、VOC、FF與效率變化，并結合J–V及EQE分析不同結構對邊緣損傷的敏感性差異

研究表明，激光劃線會顯著降低電池的JSC、VOC與FF，從而導致效率明顯下降；后續機械斷裂進一步引起FF下降。

在結構對比中發現：

后結（RJ）電池JSC下降更為嚴重；

前結（FJ）電池在分割后仍保持更高效率（約17.6% vs 16%）。

這一差異源于載流子輸運路徑的不同，邊緣缺陷會降低載流子擴散長度（LD）：

RJ結構：載流子需穿越整個體區 →更易復合

FJ結構：前表面收集路徑更短 →損失較小

硅片厚度的影響

Millennial Solar

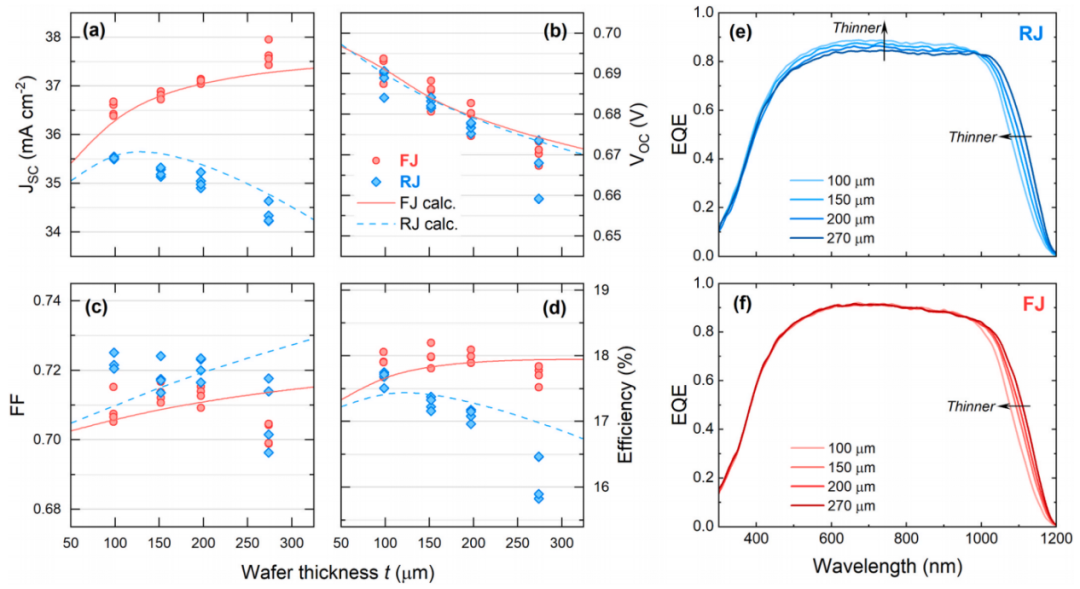

分析不同厚度條件下FJ與RJ電池的性能變化，并結合EQE光譜揭示厚度對載流子收集與邊緣復合的影響機制

FJ電池：

隨厚度減小，JSC下降（光吸收減少）；

VOC提升（復合減弱）；

存在最優厚度（約150 μm）。

RJ電池：

厚度減小反而提升JSC；

原因在于邊緣復合影響減弱，提高了載流子收集效率。

總體來看，減薄硅片可有效降低邊緣復合影響，但FJ結構在各厚度條件下仍表現更優。

電池寬度的影響

Millennial Solar

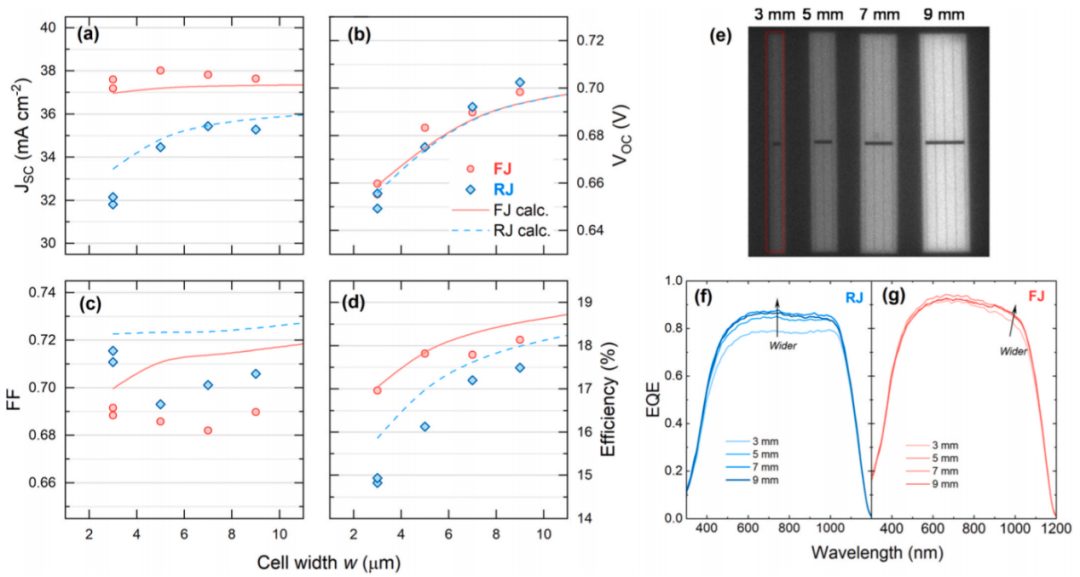

展示電池寬度從9 mm減小至3 mm時性能變化，并通過PL與EQE分析邊緣復合增強對電壓與電流的影響

電池寬度影響（3–9 mm）

寬度減小 → VOC持續下降

RJ：JSC顯著下降

FJ：JSC基本穩定

效率趨勢（3 mm）： FJ：17%；RJ：15%

PL結果顯示：寬度減小 → 全局發光強度下降 → VOC降低

發射極邊緣隔離(TCO Margin)

Millennial Solar

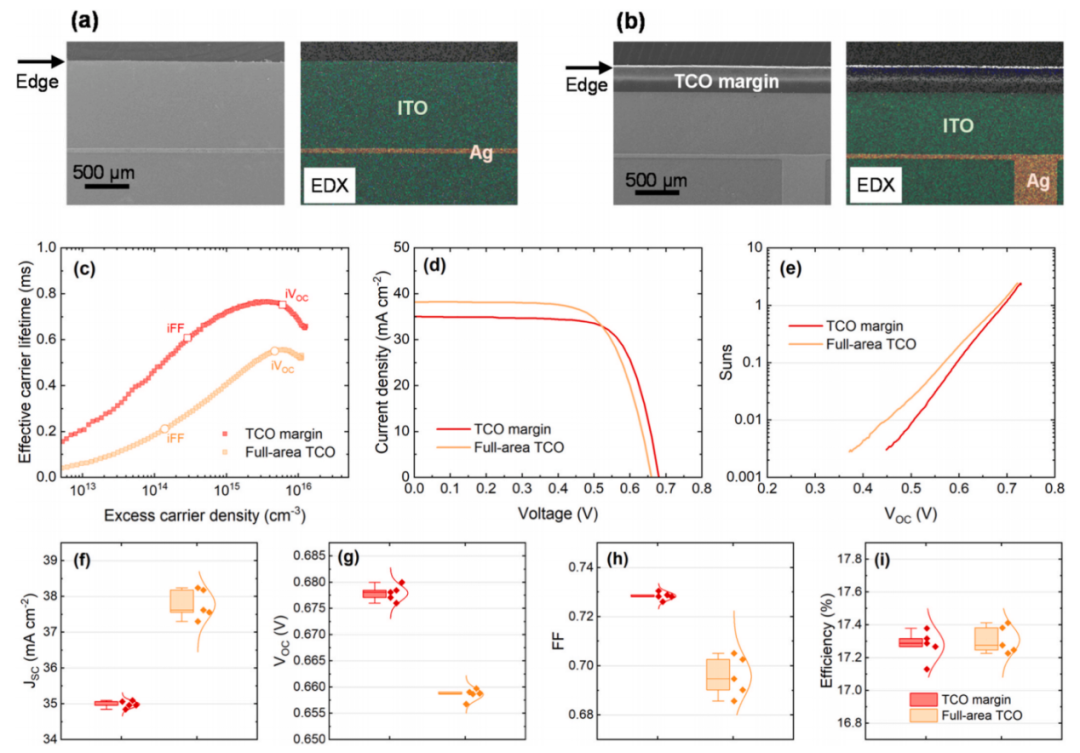

對比有無TCO margin結構的電池性能與壽命特性，說明發射極隔離對抑制邊緣復合的作用，同時分析其對電流損失的影響

為抑制載流子向邊緣輸運，本研究引入TCOmargin結構，即在電池邊緣保留約0.3 mm無TCO區域。

該結構可有效：

提高VOC與FF（通過減少邊緣復合）

提升低注入條件下的載流子壽命

但同時帶來：JSC下降（由于無減反層與載流子收集受限）

在優化條件下，該方法實現了：

VOC高達715 mV

效率達到18.67%

PG-LSMC局部邊緣鈍化

Millennial Solar

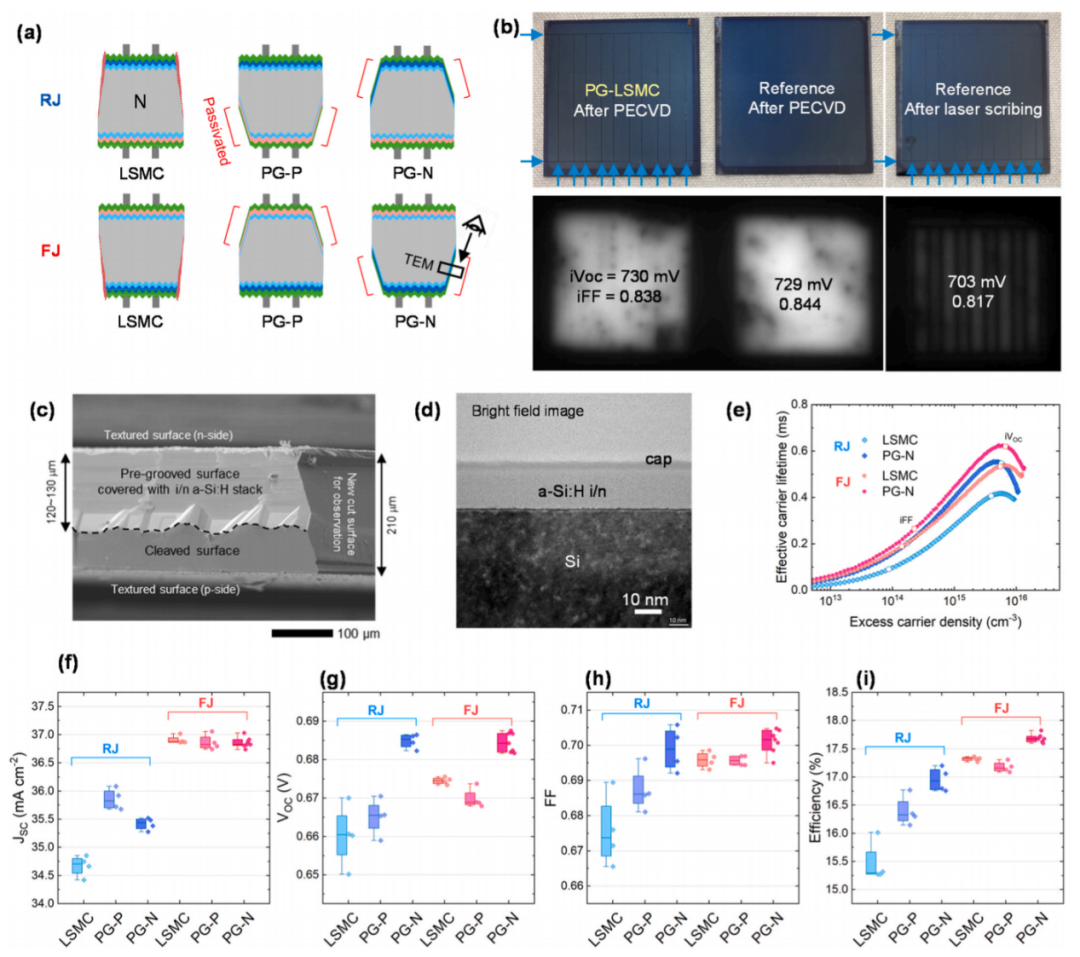

展示PG-LSMC結構、電池邊緣形貌及TEM結果，并通過PL與電性能對比證明原位鈍化對邊緣復合的抑制效果

PG-LSMC通過在溝槽區域沉積a-Si:H，實現對邊緣的部分鈍化。

實驗結果表明：

VOC、FF提升明顯（尤其RJ結構）

RJ結構JSC提升（EQE全譜改善）

FJ結構變化較小

進一步對比發現：

n側鈍化（PG-N）優于p側鈍化（PG-P）；

主要原因在于i–n結構具有更優的界面鈍化效果，且避免pn結延伸至缺陷區域。

協同優化：TCO Margin + PG-LSMC

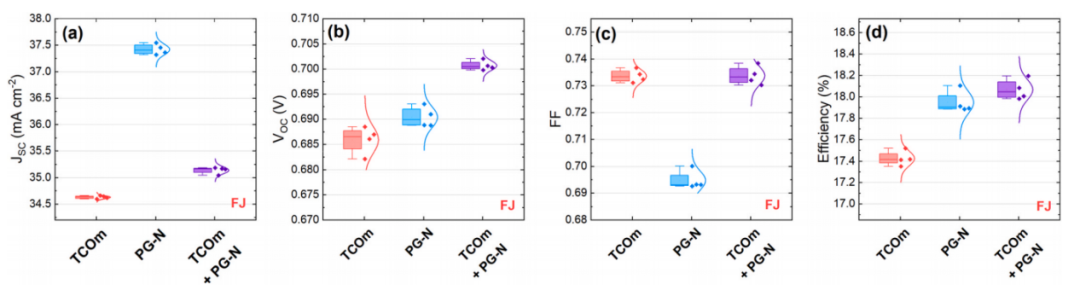

對比單一與組合策略下電池性能變化，驗證發射極隔離與邊緣鈍化的協同優化效果

將TCO margin與PG-LSMC結合：

VOC提升（發射極隔離）

JSC恢復（局部鈍化）

FF無損

說明兩種方法具有互補性：

TCO margin → 抑制載流子輸運至邊緣

PG-LSMC → 減少邊緣復合中心

但由于仍存在未完全鈍化區域，整體效率提升仍有限。

本研究表明，通過前結結構、薄片化設計、發射極隔離及原位局部鈍化，可在不增加復雜工藝的前提下有效抑制邊緣復合。盡管仍存在未完全鈍化區域，但該策略為條帶電池及分割電池技術提供了兼顧性能與成本的優化路徑。

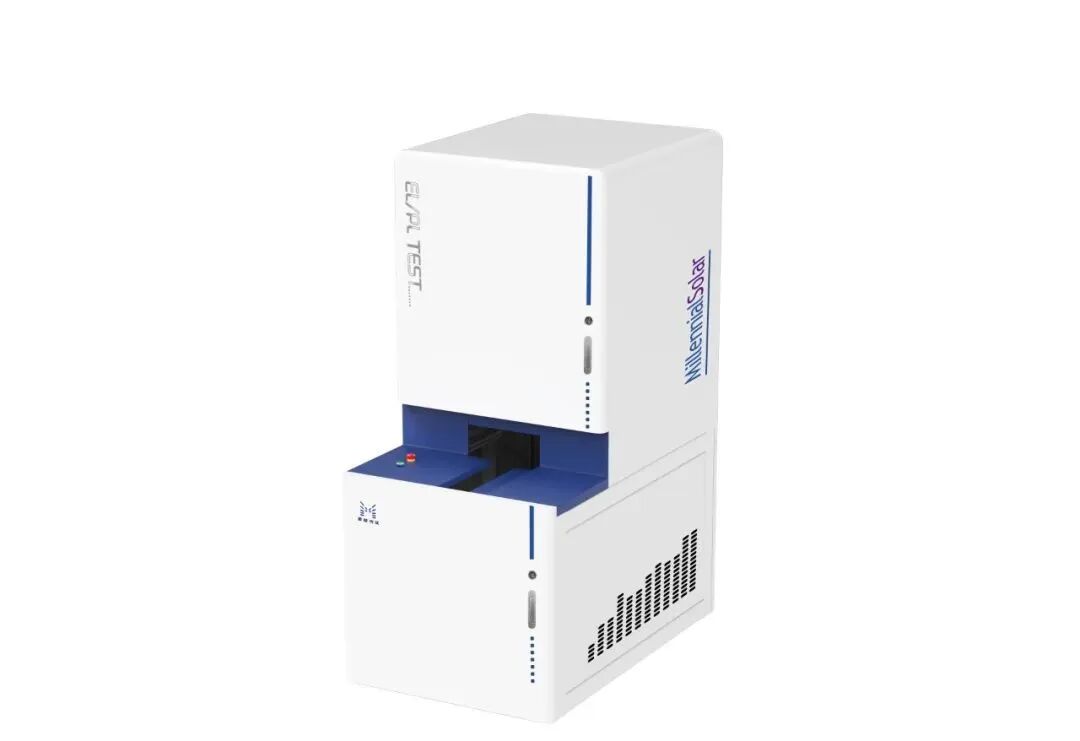

美能PL/EL一體機測試儀

Millennial Solar

美能PL/EL一體機測試儀模擬太陽光照射晶硅太陽能電池片，均勻照亮整個樣品，并用專業的鏡頭采集光致發光（PL）信號，獲得PL成像；電致發光（EL）信號，獲得EL成像。通過圖像算法和軟件對捕獲的PL/EL成像進行處理和分析，并識別出PL/EL缺陷，根據其特征進行分析、分類、歸納等。

EL/PL成像，500萬像素，實現多種成像精度切換

光譜響應范圍：400nm~1200nm

PL光源：藍光（可定制光源尺寸、波長等)

多種缺陷識別分析(麻點、發暗、邊緣入侵等)可定制缺陷種類

美能PL/EL一體機可精準評估窄條形晶硅電池邊緣復合，量化切割損傷、發射極隔離與預開槽鈍化效果。針對前結優勢、TCO邊距提升Voc至715mV、PG-LSMC原位鈍化等關鍵結論，通過PL/EL雙模成像監控邊緣缺陷與鈍化均勻性，為工藝優化提供核心檢測支撐。
