做光學設計的人都懂：

小 F 數、強衍射場景一上來，傳統仿真就開始“掉鏈子”;激光雷達、干涉儀這種精密系統里，波前哪怕變化一點點，性能都能差出一個量級;面形誤差、散斑、鬼像這些“硬骨頭”，更不是普通分析方法能輕松搞定的。

問題不在設計本身，而在工具。要想真正吃透復雜光學系統，必須上物理光學仿真。CODE V 的光束合成傳播(BSP)正是業內認可的高精度利器，幫你從根本上看清光場的真實面貌。

一、為什么光學設計離不開物理光學仿真?

現代光學系統對光路精度要求日益提高，尤其在相干光、特殊材料及非序列光路等場景下，幾何光線追跡難以準確再現真實光場。物理光學仿真能更直觀地評估光與元件的交互并提前發現潛在性能問題。CODE V 提供多種物理建模方法，其中 BSP 以高精度與靈活性成為復雜光學系統分析的首選。

二、讀懂CODE V BSP核心邏輯

BSP全稱為光束合成傳播，是基于子光束的通用光束傳播方法。簡單來說，它會把整體光場拆解為多組獨立子光束，每組子光束完成傳播后再重新疊加，最終得到目標面真實光場分布。

這種技術完美彌補了幾何光線追跡的短板，不管是梯度折射率材料、雙折射元件，還是非序列復雜光路，都能順暢完成建模。

BSP 核心優勢：

1.精準物理建模：精確仿真波前與衍射效應。

2.穩健處理截斷：準確建模含孔徑截斷與孔徑衍射的系統。

3.適配復雜系統：支持梯度折射率(GRIN)、雙折射材料、非序列面(NSS)與偏振效應。

4.預分析功能：智能推薦參數，縮短設置時間并優化仿真配置。

5.輸入輸出靈活：支持豐富的輸入構型，提供詳盡的輸出選項。

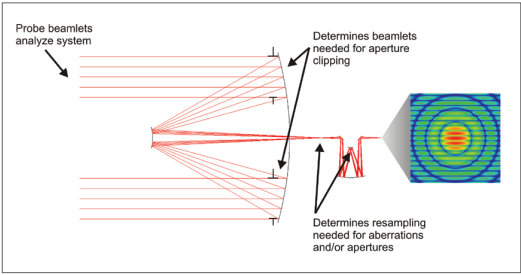

BSP 預分析功能會自動推薦針對你的鏡頭系統定制化的分析參數

三、BSP落地應用：

覆蓋主流精密光學場景

激光掃描類系統

激光雷達、激光打印、掃描類設備均采用相干光，光路結構復雜，微小衍射誤差就會影響整機性能，BSP可精準分析光束傳播狀態，全面評估系統性能。

CODE V 的 BSP 模塊具備仿真復雜光學系統的能力，例如含機械結構的望遠鏡系統。

激光模式傳播

BSP 可處理厄米–高斯模式等復雜光場輸入，適用于非對稱諧振腔等系統。借助復雜光場輸入，設計者可仿真分析光學系統中精細的模式分布。

厄米 - 高斯復場在梯度折射率耦合器中的傳播

干涉測量

干涉儀等系統需合并多次 BSP 結果，Macro?PLUS 可輕松實現：分別對參考臂與測試臂運行 BSP 獲取復振幅并相干疊加，即可生成干涉條紋對應的復光場。BSP 能高精度建模衍射與面形誤差，用于驗證理論模型并量化缺陷對系統性能的影響。

CODE V 可通過 INT 文件在光學表面上模擬局部凸起，并觀察其對干涉條紋的影響。

散斑光束效應

散斑是激光雷達、光通信、干涉儀等相干光系統的常見現象，由表面反射、散射帶來的隨機相位波動引發，會改變光場振幅與相位，影響最終光強分布。CODE V BSP可通過干涉圖(INT)文件生成隨機相位，模擬散斑形成與傳播過程，還能測算散斑對激光雷達回波信號、信噪比及遠距離目標識別能力的影響，真實還原系統性能。

在 CODE V 中使用 BSP，可以對光束在光學系統中的散斑光強傳播進行建模。

中頻面形誤差建模

加工產生的中頻面形誤差，介于高頻微觀粗糙度與低頻面形誤差之間，會嚴重影響系統PSF與MTF性能。BSP可通過PSD冪律模型模擬此類誤差，調節參數即可控制低頻散射強度，還能拆分仿真散射與非散射光分量，精準計算誤差對環圍/方圍能量、MTF的影響，助力工程師制定誤差補償方案。

帶折射場鏡的Cassegrain Ritchey-Chretien望遠鏡。BSP 可模擬點擴散函數(PSF)的總光強，以及散射與非散射光強分量。

衍射光學元件(DOE)分區建模

衍射光學元件多用于光束調控，傳統PSF計算難以捕捉主±1級附近的衍射級次延展。BSP可對元件各分區光場貢獻進行相干疊加，精準預測最終PSF分布，真實還原孔徑截斷與衍射特性，助力設計者精準把控DOE系統性能。

雜峰光強分析(鬼像分析)

對鬼反射峰值光強有嚴格要求的系統，BSP 可計入衍射效應，精準定位感興趣區域并計算峰值光強，確保系統滿足嚴苛指標。結合 CODE V 與 LightTools 可實現更完備的雜散光預測。

CODE V 的 BSP 可計算鬼像的峰值光強。將 CODE V 與 LightTools 結合使用，可在雜散光預測中提供互補的分析能力。

縱向點擴散函數(PSF)

BSP 不僅支持橫向像面分析，還可生成縱向 PSF，用于評估光斑在 XZ / YZ 平面的軸上焦散與離焦表現。只需將像面旋轉 90° 便可獲得沿傳播軸的光場擴展細節，為系統優化提供關鍵依據。

在 CODE V 中，存在多種方法可用于評估點光源在橫向像面(即 X-Y 平面)上的成像性能。

四、總結

CODE V 中的光束合成傳播(BSP) 是物理光學仿真的強大工具，兼具超高精度、靈活性與效率。其先進特性使其成為衍射關鍵型光學系統設計者的必備手段。無論設計激光系統、望遠鏡還是光纖器件，BSP 都能助力突破光學工程極限，實現前所未有的設計精度。
