真實解剖下光傳播與皮層劑量預測不準概述

經顱光生物調制通過近紅外光照射頭皮，試圖調節大腦皮層神經元活動，但光在穿越頭皮、顱骨、腦脊液、灰質等多層組織時，其實際傳播路徑與到達皮層的劑量長期缺乏精確量化?，F(xiàn)有研究多采用簡化幾何模型，如分層平板、同心球或忽略腦溝回的三維結構，部分模型甚至將腦脊液層合并或省略，導致無法準確描述光在真實解剖結構下的散射與分布特征。這種簡化使得光在腦脊液層可能產生的特殊光學效應被忽視，光在皮層表面的空間分布、穿透深度與組織吸收比例均缺乏可靠預測，成為tPBM臨床參數優化與療效評估的根本瓶頸。

HUIYING

光傳播中的“光暈效應”及其形成機制

在高精度模型中，光的傳播過程展現出以往簡化模型無法捕捉的重要特征。如圖1A系列所示，當光從頭皮進入顱骨時，光吸收區域基本保持與光源形狀一致的圓形分布；然而當光進一步傳播至腦脊液層時，如圖1A3所示，光吸收區域開始出現明顯的“光暈效應”——即光能向周圍擴散，形成比光源面積更大的環形分布。這一效應在腦脊液層最為顯著，如圖1A7的局部放大圖所示，并進一步延伸至灰質表面，如圖1A4與A8所示，使皮層實際受照范圍大于光源投影區域。論文通過第3.4節的參數影響分析進一步驗證了這一現象的機制：如圖5D系列所示，只有當腦脊液恢復其真實的極低散射系數（μ_s‘≈0.001 cm?1）時，光暈效應才會重現；若將腦脊液光學屬性設為與灰質相同，如圖5A至C系列所示，光暈效應隨之消失。這表明腦脊液因其獨特的弱散射特性，在光傳播中起到了“光擴散層”的作用，顯著改變了光在皮層表面的空間分布模式，這是以往簡化模型所無法揭示的關鍵機制。

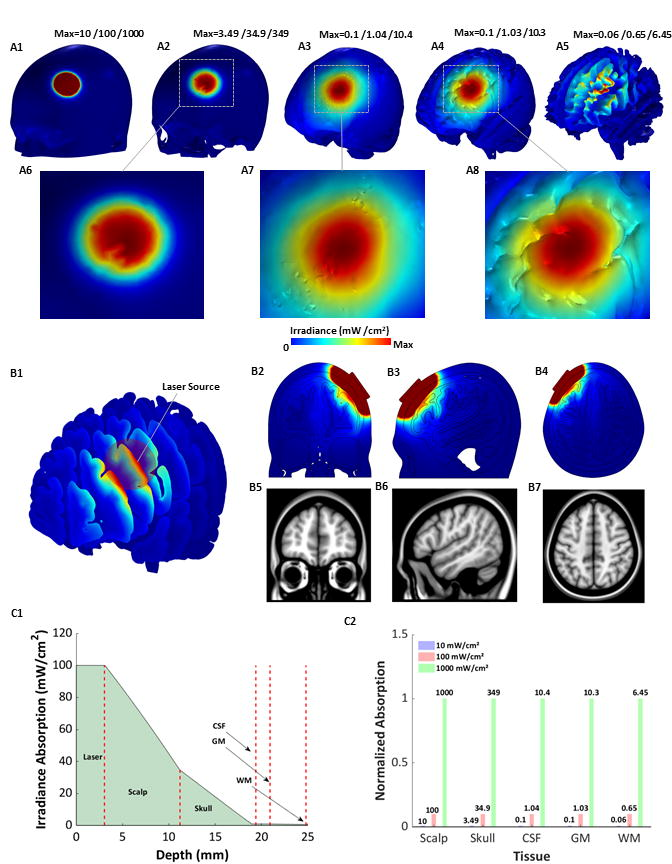

圖1：800 nm光源在F3腦區刺激下的光傳播特征分析

圖1系統展示了光從頭皮表面穿透至腦組織的全過程。圖1 A1至A5分別呈現了光在頭皮、顱骨、腦脊液、灰質、白質表面的吸收輻照度分布，圖中標注了10、100、1000 mW/cm2三種輸入條件下各組織的最大吸收值，直觀反映了光能的逐層衰減。圖1 A6至A8對關鍵區域進行了局部放大，清晰顯示了腦脊液層出現的“光暈效應”及其向灰質表面的延伸。圖2B1至B4從冠狀面、軸狀面、矢狀面展示了光吸收的深度分布，圖1 B5至B7則提供了對應的結構MRI切片作為對照。圖1 C1通過沿激光中心垂直向內的切割線繪制了光吸收隨深度變化的曲線，量化了頭皮約65%、顱骨約33.9%的吸收比例。圖1 C2將三種功率密度下的吸收曲線歸一化后對比，顯示光吸收與輸入功率呈線性關系。圖1全面揭示了光在真實解剖結構中的傳播規律與空間分布特征。

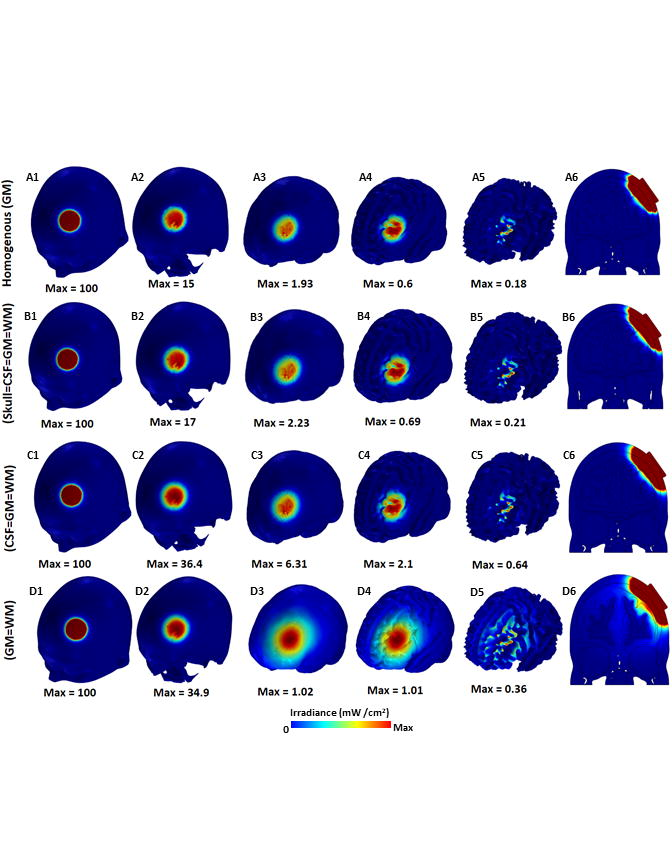

圖5：組織光學屬性對光傳播空間分布的影響分析

圖5通過參數影響分析，驗證了腦脊液在光暈效應形成中的關鍵作用。圖5A系列顯示將所有組織設為灰質光學屬性時，光吸收呈均勻分布，無光暈效應。圖5B系列顯示恢復頭皮真實屬性后，光暈效應仍未出現。圖5C系列顯示進一步恢復顱骨真實屬性后，光暈效應依然缺失。圖5D系列顯示只有當腦脊液恢復其真實極低散射系數后，光暈效應才重現，并延伸至下層組織。圖5A6至D6的截面圖進一步對比了四種條件下的光吸收深度分布。圖5系統證明了腦脊液因其弱散射特性，是光暈效應的關鍵來源，揭示了以往簡化模型無法捕捉的重要光學機制。

HUIYING

熱安全邊界的量化需求與現有局限

tPBM在照射過程中，光能被組織吸收后轉化為熱量，可能引起頭皮和腦組織溫度升高，但現有臨床研究采用的功率密度差異懸殊，從幾十到上千 mW/cm2不等，缺乏統一的熱安全標準。美國國家標準學會針對皮膚表面設定了330 mW/cm2的激光安全限值，但該限值是否適用于腦組織、不同功率密度下實際溫升幅度如何、溫度隨刺激時間的動態變化規律如何，均缺乏系統性的量化預測。現有研究多將光傳播與熱效應分開處理，未能在真實解剖模型中實現光-熱耦合分析，使得臨床參數選擇多依賴經驗或體外實驗，存在潛在熱風險隱患。因此，建立一個能夠同時預測光分布與溫度變化的耦合模型，對于界定tPBM的熱安全邊界至關重要。

HUIYING

高精度多物理場耦合模型的構建

為解決上述問題，研究團隊構建了一套高分辨率（1mm）的三維有限元仿真模型。模型基于MNI152平均腦模板，精細分割出頭皮、顱骨、腦脊液、灰質、白質等組織，完整保留了腦溝回、眼窩等真實解剖細節。如圖2所示，模型能夠清晰展示各組織的三維結構，并在F3腦區位置設置圓柱形光源（半徑20 mm，面積約12 cm2）。模型采用輻射傳輸方程的擴散近似描述光傳播，同時耦合Pennes生物傳熱方程計算溫度變化，實現了光吸收與熱源之間的物理耦合。組織光學參數與熱學參數均取自文獻，考慮了血液灌注散熱與皮膚表面對流散熱。模型支持穩態與瞬態分析，能夠輸出光吸收分布、功率分配比例、溫度空間分布及其隨刺激時間的變化曲線，為tPBM的劑量設計與安全評估提供了高保真度的數值平臺。

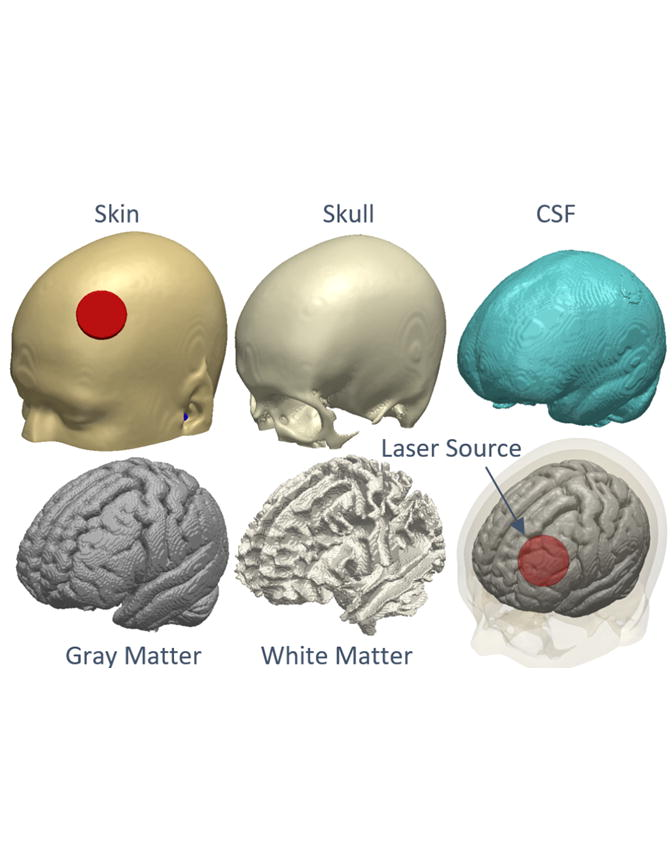

圖2：三維頭模型組織分割與激光光源位置示意圖

圖2展示了基于MNI152模板構建的高精度三維頭模型，通過圖像分割技術將頭部組織精細劃分為頭皮、顱骨、腦脊液、灰質和白質等多個層次。圖2中第一行呈現了各組織的三維重建結果，清晰顯示了眼窩、顱骨結構以及連續的腦脊液層。第二行則展示了激光光源在F3腦區的放置位置，以及光源下方皮層表面的解剖細節。圖2為后續光傳播與熱效應仿真提供了真實的幾何基礎，體現了模型在解剖細節上的高保真度。

HUIYING

面向臨床應用的仿真實驗設計與結果

本研究雖未開展實際臨床試驗，但完全基于臨床真實場景構建了仿真實驗。研究以F3腦區為刺激靶點，采用連續波激光模式，模擬了三種臨床常見功率密度（10、100、1000 mW/cm2）下的光傳播與熱效應，并以ANSI 330 mW/cm2皮膚安全限值作為對照，同時考察了20分鐘內溫度隨刺激時間的動態變化。

光傳播方面：如圖1所示，模型三維可視化地展示了光從頭皮穿透至灰質、白質的全過程。圖1 A1至A5分別展示了光在頭皮、顱骨、腦脊液、灰質、白質表面的吸收輻照度分布，圖中標注了三種輸入條件下各組織的最大吸收值。在100 mW/cm2輸入下，頭皮最大吸收為34.9 mW/cm2，顱骨為1.04 mW/cm2，灰質表面僅為1.03 mW/cm2，約占輸入值的1%。圖1 B2至B4分別從冠狀面、軸狀面、矢狀面展示了光吸收的深度分布，圖1 C1的線圖分析顯示，光強降至0.01 mW/cm2時，距灰質表面約113 mm。表III進一步量化了功率分布：當輸入功率為1.7174 W（對應100 mW/cm2）時，到達灰質的功率為0.0978 W，占比約5.7%。這些數據為臨床中“皮層實際劑量”的設定提供了直接換算依據。

熱效應方面：如圖3所示，模型預測了不同功率密度下各組織的溫度分布。圖3B1至B5顯示，10 mW/cm2刺激下溫度分布與基線幾乎無差異；而圖3D1至D5顯示，1000 mW/cm2刺激下，頭皮局部溫度顯著升高，最大溫升達3.76°C（圖3E1），灰質溫升為0.57°C（圖3E4）。相比之下，100 mW/cm2刺激下頭皮最大溫升為0.38°C，灰質溫升僅為0.06°C。圖4A通過沿激光中心垂直向內的“切割線”展示了溫度隨深度的變化曲線，顯示溫度在頭皮層快速上升后迅速下降。圖4B匯總了三種功率密度下各組織的溫度范圍，顯示在1000 mW/cm2時，頭皮最高溫度已達40.7°C。圖4C與4D繪制了頭皮與腦組織最高溫度隨輸入功率密度的變化曲線，并標示了ANSI 330 mW/cm2限值下的對應溫度（頭皮升溫1.24°C，腦組織升溫0.19°C），結果顯示溫度升高與功率密度并非完全線性，腦組織升溫速率低于頭皮。

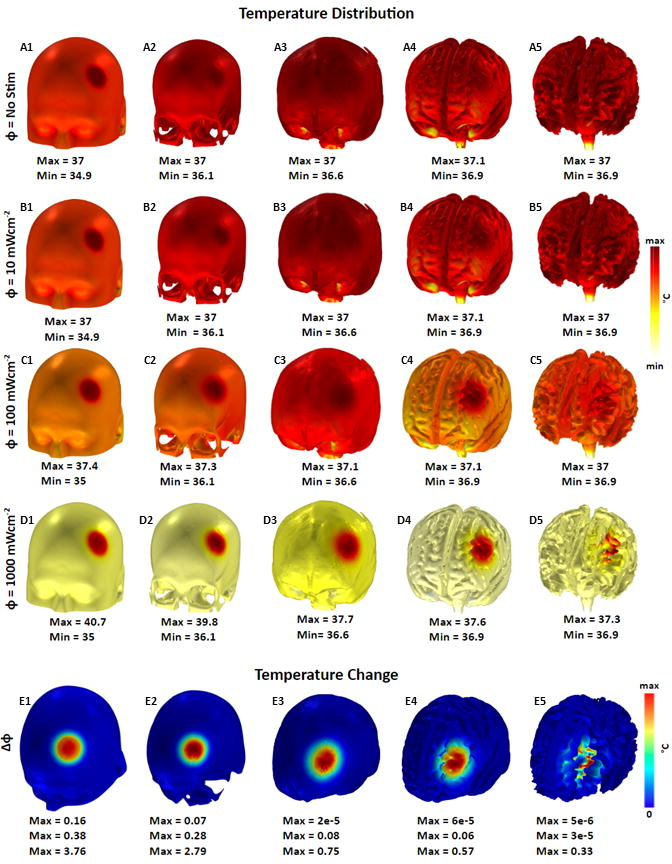

圖3：不同功率密度下的組織溫度分布與溫升變化

圖3對比了無刺激基線狀態與三種功率密度刺激下的組織溫度分布。圖3A1至A5顯示了無刺激時各組織的基礎溫度（37°C）。圖3B1至B5、C1至C5、D1至D5分別對應10、100、1000 mW/cm2刺激下的溫度分布，圖中標注了各組織的最高溫度值。圖3E1至E5則呈現了相對于基線的溫度升高值，顯示在1000 mW/cm2條件下，頭皮最大溫升達3.76°C，灰質溫升為0.57°C；而100 mW/cm2條件下頭皮溫升僅0.38°C，灰質溫升0.06°C。圖3直觀展示了熱效應隨功率密度的變化規律，并明確了不同劑量下的熱安全邊界。

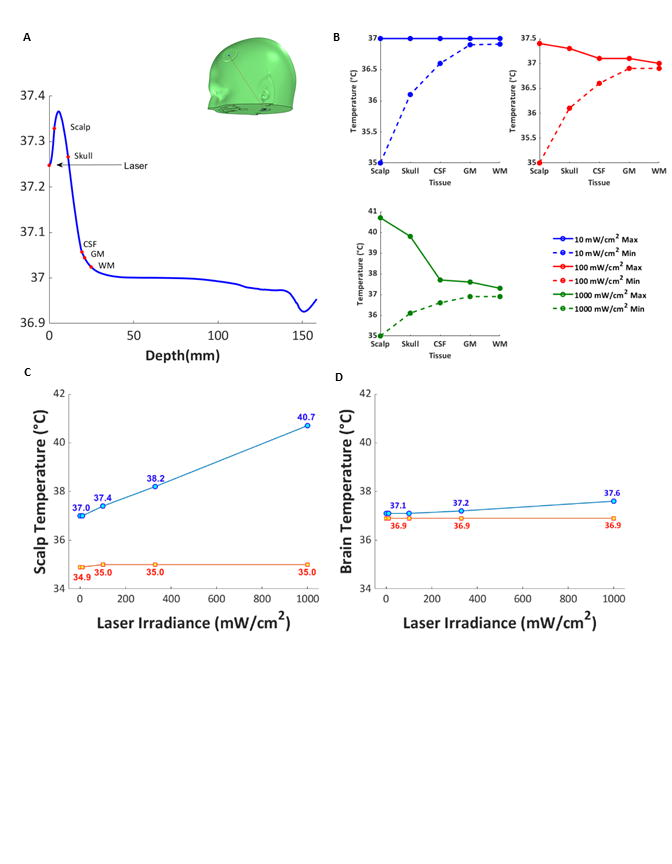

圖4：溫度隨深度與功率密度的變化規律

圖4從定量角度分析了溫度變化的空間分布與劑量依賴性。圖4A通過沿激光中心垂直向內的切割線繪制了100 mW/cm2條件下溫度隨深度的變化曲線，顯示溫度在頭皮層快速上升后迅速下降，進入顱骨后逐漸平緩。圖4B匯總了10、100、1000 mW/cm2三種功率密度下各組織的最低與最高溫度范圍，顯示在1000 mW/cm2時頭皮最高溫度已達40.7°C。圖4C與4D分別繪制了頭皮與腦組織最高溫度隨輸入功率密度的變化曲線，并標示了ANSI 330 mW/cm2限值下的對應溫度（頭皮升溫1.24°C，腦組織升溫0.19°C），結果顯示腦組織升溫速率低于頭皮，且溫度升高與功率密度呈非線性關系。

瞬態分析結果：如圖6所示。圖6A展示了在100 mW/cm2刺激下，不同時間點（20、120、600、1200秒）溫度沿深度的變化，可見頭皮溫度隨刺激時間迅速上升，而腦組織溫度上升緩慢。圖6B顯示，所有組織的溫度均在約600秒（10分鐘）后趨于平臺期，此后繼續延長刺激時間不會產生顯著額外溫升。例如，刺激1200秒（20分鐘）時，頭皮溫度穩定在37.43°C，腦組織溫度為37.09°C，與穩態分析結果高度一致。

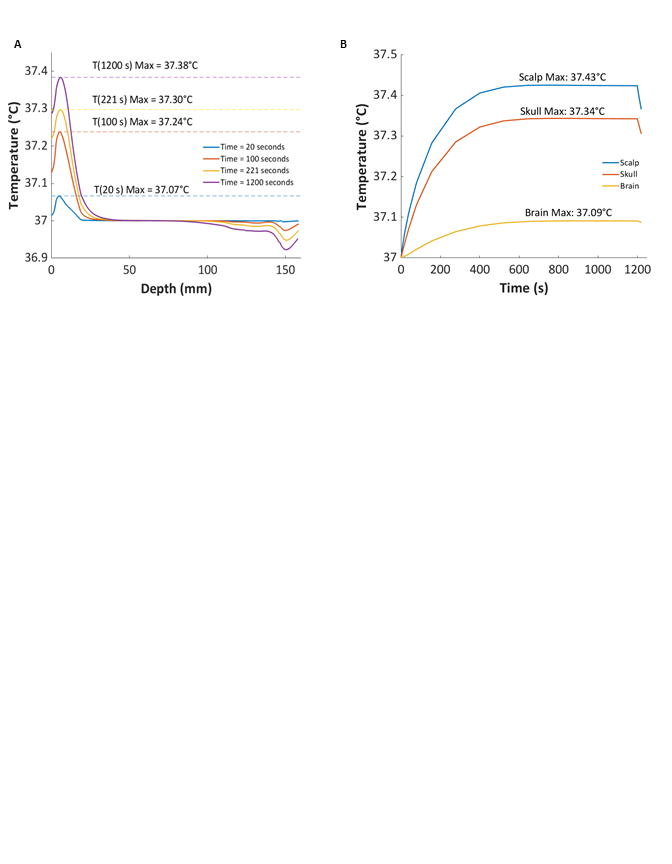

圖6：100 mW/cm2功率密度下溫度隨刺激時間的瞬態變化

圖6展示了20分鐘刺激時間內溫度的動態演變規律。圖6A繪制了20、120、600、1200秒四個時間點下溫度沿深度的變化曲線，顯示頭皮溫度隨刺激時間迅速上升，而腦組織溫度上升緩慢。圖6B呈現了各組織最高溫度隨時間的演變曲線，顯示所有組織的溫度均在約600秒（10分鐘）后趨于平臺期，此后繼續延長刺激時間不會產生顯著額外溫升。例如，刺激1200秒（20分鐘）時，頭皮溫度穩定在37.43°C，腦組織溫度為37.09°C。圖6為臨床刺激時長的選擇提供了熱安全方面的量化依據。

安全性結論：100 mW/cm2及以下功率密度在常規刺激時長內熱效應安全可控；1000 mW/cm2導致頭皮溫升3.76°C、灰質溫升0.57°C，已接近或超過細胞興奮性變化閾值（≥0.5°C），且頭皮溫度超過臨床常規安全上限，故不推薦使用。
