本文基于RT-Thread現有的DM（設備模型）框架，以Rock2F開發板為例，系統梳理了RK3528 SoC的快速移植流程，涵蓋了CLK、Pinctrl、ADC、NVMEM、Thermal、RNG等關鍵驅動的適配方法。

目錄

前提

產品介紹

準備

開始移植

DM 移植要素

查看需要移植的驅動

開始移植驅動

啟動地址

工具鏈配置

Earlycon

配置啟動

開始啟動

代碼倉庫

1 前提

在bsp/rockchip中，可以看到目前已經以 DM 的方式支持了RK3566，RK3568，RK3576，RK3588等 SoC，接下來我們對來以 Rockchip RK3528 Rock2F 為例，簡要說明 Rockchip 新 BSP 移植的流程。

2 產品介紹

官方網站：https://docs.radxa.com/rock2/rock2f

3 準備

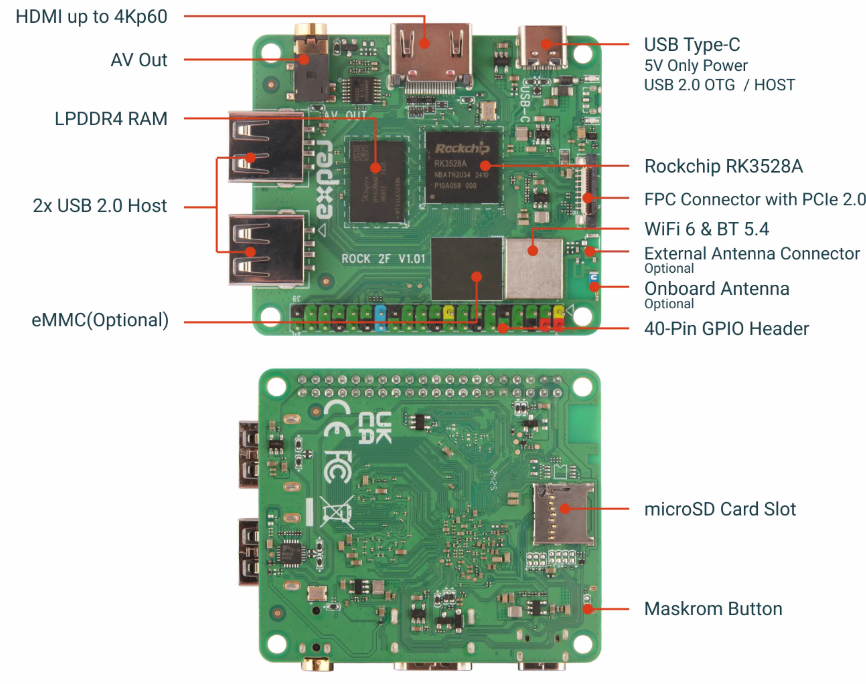

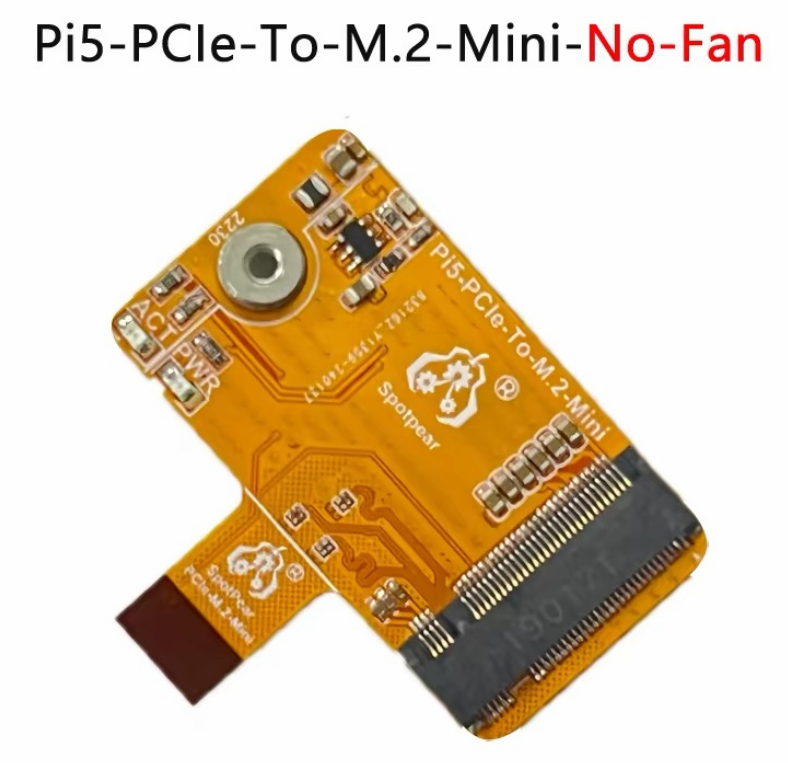

這里筆者多準備了個樹莓派 5 用的 FPC Connector with PCIe 2.0 用于 PCIe 的功能驗證：

首先按照 Radxa 官方教程，把 RadxaOS 刷進板子：https://docs.radxa.com/rock2/rock2f/getting-started/install-os

接入串口，把板子啟動起來：https://docs.radxa.com/rock2/rock2f/radxa-os/serial

DebianGNU/Linux12rock-2f ttyFIQ0
rock-2f login: radxaPassword:Linuxrock-2f6.1.43-26-rk2312 #26SMP Tue Dec3013:28:44UTC2025aarch64Theprograms included with the Debian GNU/Linux system are free software;theexact distribution terms for each program are described in theindividualfiles in /usr/share/doc/*/copyright.DebianGNU/Linux comes with ABSOLUTELY NO WARRANTY, to the extentpermittedby applicable law.Lastlogin: Thu Jun2614:59:52UTC2025onttyFIQ0radxa@rock-2f:~$

上下、左右滑動查看

然后通過dtc工具，把SBC的設備樹搞出來：

radxa@rock-2f:~$sudodtc -I dtb -O dts /sys/firmware/fdt -o Rock2F.dts

4 開始移植

在bsp/rockchip/dm中已經了一定的 DM 驅動，也就是說，只要移植部分RK3528沒有并且需要的驅動即可：

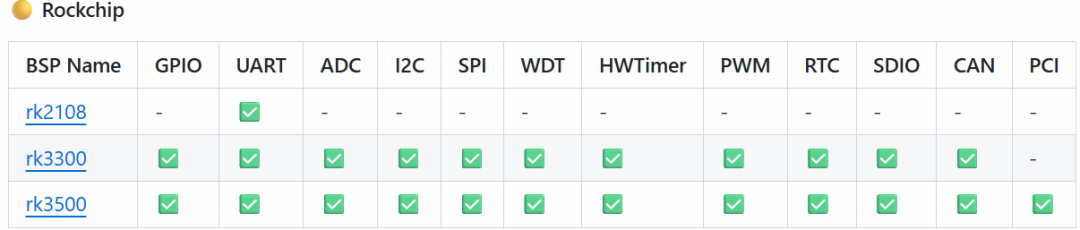

來源：https://github.com/RT-Thread/rt-thread/tree/master/bsp#-rockchip

5 DM 移植要素

在 DM 大部分平臺中，以下驅動一般都是要提前確認并準備的：

PIC：中斷控制器

CLK：設備時鐘

Pinctrl：設備引腳復用

Power-Domain：設備電源域

UART：調試串口

以上設備基本可以保證一個 BSP 可以正常啟動。

6 查看需要移植的驅動

在設備樹中，我們可以看到大量以rockchip,rk3528-開頭的 compatible 的設備節點，由于設備樹支持驅動向下兼容，我們需要得知哪些節點是 Rockchip 在RK3528上新加的 IP 或者設備配置，所以下一步我們先把 rockchip linux 的源碼 clone 下來：https://github.com/rockchip-linux/kernel/tree/develop-6.6

在 drivers 目錄下，查找RK3528相關的驅動：

[gui@gui-pc drivers]$ grep -riE rk3528clk/rockchip/Makefileclk/rockchip/clk-rk3528.ccpufreq/cpufreq-dt-platdev.cdevfreq/event/rockchip-dfi.cdevfreq/rockchip_bus.cdevfreq/rockchip_dmc.cgpu/arm/mali400/mali/platform/rk/rk.cgpu/drm/rockchip/dw_hdmi-rockchip.cgpu/drm/rockchip/rockchip_drm_tve.cgpu/drm/rockchip/rockchip_drm_vkms.cgpu/drm/rockchip/rockchip_drm_vop2.cgpu/drm/rockchip/rockchip_vop2_reg.ciio/adc/rockchip_saradc.cmmc/host/sdhci-of-dwcmshc.cnet/ethernet/stmicro/stmmac/dwmac-rk.cnvmem/rockchip-otp.cpci/controller/dwc/pcie-dw-rockchip.cphy/rockchip/phy-rockchip-inno-hdmi-phy.cphy/rockchip/phy-rockchip-inno-usb2.cphy/rockchip/phy-rockchip-naneng-combphy.cpinctrl/pinctrl-rockchip.cpmdomain/rockchip/pm-domains.csoc/rockchip/rockchip-cpuinfo.csoc/rockchip/rockchip_pm_config.cthermal/rockchip_thermal.cvideo/rockchip/mpp/mpp_rkvdec2.cvideo/rockchip/mpp/mpp_rkvenc2.c

上下、左右滑動查看

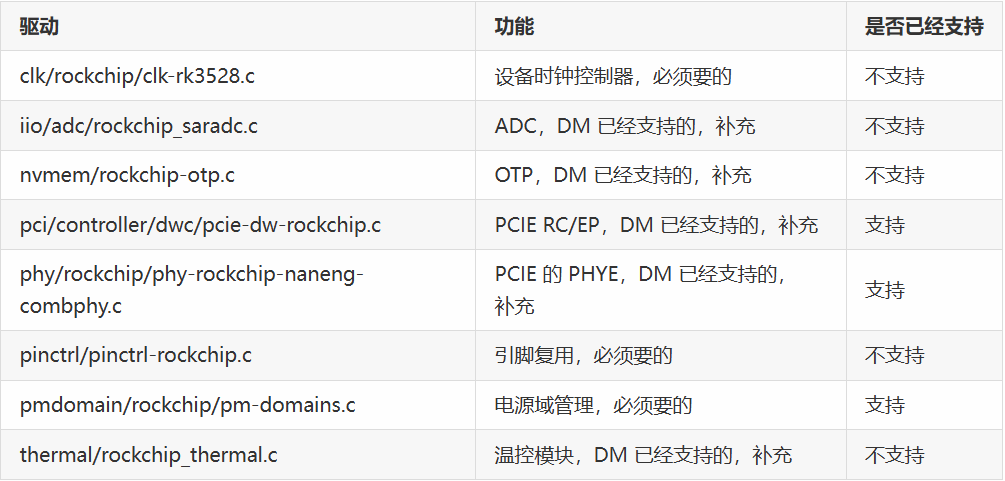

我們把關注點放到幾個重要的模塊上：

另外，部分驅動未必使用 RK3528 來命名，所以還是需要以設備樹為主，比如這個 RNG 設備：

rng: rng@ffc50000{ compatible ="rockchip,rkrng"; reg = <0x00xffc500000x00x200>; interrupts = 23IRQ_TYPE_LEVEL_HIGH>; clocks = <&scmi_clk SCMI_HCLK_TRNG>; clock-names ="hclk_trng"; resets = <&cru SRST_HRESETN_TRNG_NS>; reset-names ="reset";};

上下、左右滑動查看

我們還需要完善dm/hwcrypto/hw-rng-rockchip.c的支持。

7 開始移植驅動

也就是說，我們只要支持clk和pinctrl，Rock2F 就應該可以跑起來了，然后再去支持ADC、NVMEM、Thermal、RNG就算是完成移植了

PIC

這里還是要提一下，RK3528采用的是 GICv2：

gic: interrupt-controller@fed01000 { compatible ="arm,gic-400"; #interrupt-cells =<3>; #address-cells =<0>; interrupt-controller; reg = <0x00xfed0100000x1000>, <0x00xfed0200000x2000>, <0x00xfed0400000x2000>, <0x00xfed0600000x2000>; interrupts = 9(GIC_CPU_MASK_SIMPLE(4) | IRQ_TYPE_LEVEL_LOW)>;};

上下、左右滑動查看

這個在 DM 中已經移植了，打開RT_PIC_ARM_GIC就可以直接用。

CLK 移植

參考 RK3568

以RK3568為例，我們可以看到 DM 已經集成相當多 CLK 接入模塊（有些新的 Rockchip SoC 可能需要補充新模塊）：

[...]#include"clk-rk-composite.h"#include"clk-rk-cpu.h"#include"clk-rk-divider.h"#include"clk-rk-factor.h"#include"clk-rk-fraction-divider.h"#include"clk-rk-gate.h"#include"clk-rk.h"#include"clk-rk-half-divider.h"#include"clk-rk-mmc-phase.h"#include"clk-rk-muxgrf.h"#include"clk-rk-mux.h"#include"clk-rk-pll.h"#defineDBG_TAG"clk.rk3568"#defineDBG_LVL DBG_INFO#include#include[...]

上下、左右滑動查看

而每增加一個新驅動，就是要填充 CLK Cells 表，每個設備的 CLK 都有獨立描述，可以參考 TRM 和 Linux 的實現：

[...]staticstructrt_clk_cell *rk3568_clk_cells[] ={ [PLL_APLL] = &rk3568_pll_apll.rk_cell.cell, [PLL_DPLL] = &rk3568_pll_dpll.rk_cell.cell, [PLL_CPLL] = &rk3568_pll_cpll.rk_cell.cell, [PLL_GPLL] = &rk3568_pll_gpll.rk_cell.cell, [PLL_VPLL] = &rk3568_pll_npll.rk_cell.cell, [PLL_NPLL] = &rk3568_pll_vpll.rk_cell.cell, [CPLL_333M] = COMPOSITE_NOMUX(CPLL_333M,"cpll_333m","cpll", RT_CLK_F_IGNORE_UNUSED, RK3568_CLKSEL_CON(79),0,5, DFLAGS, RK3568_CLKGATE_CON(35),8, GFLAGS),[...] FACTOR(0,"clk_gmac0_tx_div5","clk_gmac0",0,1,5), FACTOR(0,"clk_gmac0_tx_div50","clk_gmac0",0,1,50), FACTOR(0,"clk_gmac0_rx_div2","clk_gmac0",0,1,2), FACTOR(0,"clk_gmac0_rx_div20","clk_gmac0",0,1,20), FACTOR(0,"clk_gmac1_tx_div5","clk_gmac1",0,1,5), FACTOR(0,"clk_gmac1_tx_div50","clk_gmac1",0,1,50), FACTOR(0,"clk_gmac1_rx_div2","clk_gmac1",0,1,2), FACTOR(0,"clk_gmac1_rx_div20","clk_gmac1",0,1,20),};[...]

上下、左右滑動查看

然后在 platform bus 注冊接口 probe 中，將 CLK 注冊進系統，同時注冊Reset設備復位模塊進系統：

[...]staticrt_err_tclk_rk3568_probe(struct rt_platform_device *pdev){ [...] if((err =rt_clk_register(&cru->clk_parent))) { goto _fail; } rockchip_clk_setup(&cru->provider, cru->clk_parent.cells, cru->clk_parent.cells_nr); if((err =rockchip_register_softrst(&cru->rstc_parent, dev->ofw_node,RT_NULL, cru->provider.reg_base+RK3568_SOFTRST_CON(0),ROCKCHIP_SOFTRST_HIWORD_MASK))) { goto _clk_unregister; } rockchip_register_restart_notifier(&cru->provider,RK3568_GLB_SRST_FST,RT_NULL); returnRT_EOK; [...]}[...]staticconststructrt_ofw_node_idclk_rk3568_ofw_ids[] ={ { .compatible="rockchip,rk3568-cru", .data= (void*)clk_rk3568_cru_init }, { .compatible="rockchip,rk3568-pmucru", .data= (void*)clk_rk3568_pmucru_init }, {/* sentinel */}};staticstructrt_platform_driverclk_rk3568_driver ={ .name="clk-rk3568", .ids= clk_rk3568_ofw_ids, .probe= clk_rk3568_probe,};staticintclk_rk3568_register(void){ rt_platform_driver_register(&clk_rk3568_driver); return0;}INIT_SUBSYS_EXPORT(clk_rk3568_register);

上下、左右滑動查看

實現 RK3528

根據設備樹可以看到RK3528有一個基于 syscon 的 CRU，和一個主 CRU：

grf: syscon@ff300000 { compatible ="rockchip,rk3528-grf","syscon","simple-mfd"; reg = <0x00xff3000000x00x90000>; grf_cru: grf-clock-controller { compatible ="rockchip,rk3528-grf-cru"; #clock-cells =<1>; };};cru: clock-controller@ff4a0000 { compatible ="rockchip,rk3528-cru"; reg = <0x00xff4a00000x00x30000>; rockchip,grf = <&grf>; #clock-cells =<1>; #reset-cells =<1>; assigned-clocks = <&cru XIN_OSC0_DIV>, <&cru PLL_GPLL>, <&cru PLL_PPLL>, <&cru PLL_CPLL>, <&cru?CLK_MATRIX_250M_SRC>, <&cru?CLK_MATRIX_500M_SRC>, <&cru?CLK_MATRIX_50M_SRC>, <&cru?CLK_MATRIX_100M_SRC>, <&cru?CLK_MATRIX_150M_SRC>, <&cru?CLK_MATRIX_200M_SRC>, <&cru?CLK_MATRIX_300M_SRC>, <&cru?CLK_MATRIX_339M_SRC>, <&cru?CLK_MATRIX_400M_SRC>, <&cru?CLK_MATRIX_600M_SRC>, <&cru?CLK_PPLL_50M_MATRIX>, <&cru?CLK_PPLL_100M_MATRIX>, <&cru?CLK_PPLL_125M_MATRIX>, <&cru ACLK_BUS_VOPGL_ROOT>, <&cru ACLK_VO_ROOT>, <&cru ACLK_VPU_ROOT>, <&cru ACLK_VPU_L_ROOT>; assigned-clock-rates = <32768>, <1188000000>, <1000000000>, <996000000>, <250000000>, <500000000>, <50000000>, <100000000>, <150000000>, <200000000>, <300000000>, <340000000>, <400000000>, <600000000>, <50000000>, <100000000>, <125000000>, <500000000>, <340000000>, <300000000>, <200000000>;};

上下、左右滑動查看

接下來如法炮制即可，這里我們只展示需要移植的關鍵：

/* 導入必要的時鐘 ID */#include[...]/* PLL 的時鐘頻率表 */staticstructrockchip_pll_rate_tablerk3528_pll_rates[] ={[...]};[...]/* CPU 的時鐘頻率表 */staticstructrockchip_cpu_clk_rate_tablerk3528_cpu_clk_rates[] ={[...]};/* CPU 的時鐘寄存器信息 */staticconststructrockchip_cpu_clk_reg_datark3528_cpu_clk_data ={[...]};/* 定義各種時鐘父級表 */PNAME(mux_pll_p) ="xin24m";PNAMES(mux_24m_32k_p) = {"xin24m","clk_32k"};[...]/* 定義各種 PLL Cell 信息 */staticstructrockchip_pll_clk_cellrk3528_pll_apll = PLL_RAW(pll_type_rk3328, PLL_APLL,"apll", mux_pll_p,1, RT_CLK_F_IS_CRITICAL, RK3528_PLL_CON(0), RK3528_MODE_CON, 0,0, RK3528_GRF_SOC_STATUS0,0, rk3528_pll_rates);[...]/* 定義各種 fracmux 子 cell 信息 */staticstructrockchip_clk_cellrk3528_uart0_fracmux = MUX_RAW(CLK_UART0,"clk_uart0", sclk_uart0_src_p, RT_CLK_F_SET_RATE_PARENT, RK3528_CLKSEL_CON(6),0,2, MFLAGS);[...]/* 定義各種 fracmux 子 cell 信息 */staticstructrockchip_clk_cellrk3528_uart0_fracmux = MUX_RAW(CLK_UART0,"clk_uart0", sclk_uart0_src_p, RT_CLK_F_SET_RATE_PARENT, RK3528_CLKSEL_CON(6),0,2, MFLAGS);[...]/* 填充 RT-Thread Cells 表，所有的 CRU 的 Cells 都需要在這里注冊 */staticstructrt_clk_cell *rk3528_clk_cells[] ={ [PLL_APLL] = &rk3528_pll_apll.rk_cell.cell, [PLL_CPLL] = &rk3528_pll_cpll.rk_cell.cell, [PLL_GPLL] = &rk3528_pll_gpll.rk_cell.cell, [PLL_PPLL] = &rk3528_pll_ppll.rk_cell.cell, [PLL_DPLL] = &rk3528_pll_dpll.rk_cell.cell, [ARMCLK] = CPU(ARMCLK,"armclk", &rk3528_pll_apll.rk_cell, &rk3528_pll_gpll.rk_cell, rk3528_cpu_clk_rates, RT_ARRAY_SIZE(rk3528_cpu_clk_rates), &rk3528_cpu_clk_data), /* top */ [CLK_MATRIX_250M_SRC] = COMPOSITE(CLK_MATRIX_250M_SRC,"clk_250m_src", mux_gpll_cpll_p, RT_CLK_F_IS_CRITICAL, RK3528_CLKSEL_CON(1),15,1, MFLAGS,10,5, DFLAGS, RK3528_CLKGATE_CON(0),5, GFLAGS),[...]};/* 填充 RT-Thread Cells 表，所有的 GRF CRU 的 Cells 都需要在這里注冊 */staticstructrt_clk_cell *rk3528_grfclk_cells[] ={ [SCLK_SDMMC_DRV] = MMC(SCLK_SDMMC_DRV,"sdmmc_drv","cclk_src_sdmmc0", RK3528_SDMMC_CON0,1), [SCLK_SDMMC_SAMPLE] = MMC(SCLK_SDMMC_SAMPLE,"sdmmc_sample","cclk_src_sdmmc0", RK3528_SDMMC_CON1,1), [SCLK_SDIO0_DRV] = MMC(SCLK_SDIO0_DRV,"sdio0_drv","cclk_src_sdio0", RK3528_SDIO0_CON0,1), [SCLK_SDIO0_SAMPLE] = MMC(SCLK_SDIO0_SAMPLE,"sdio0_sample","cclk_src_sdio0", RK3528_SDIO0_CON1,1), [SCLK_SDIO1_DRV] = MMC(SCLK_SDIO1_DRV,"sdio1_drv","cclk_src_sdio1", RK3528_SDIO1_CON0,1), [SCLK_SDIO1_SAMPLE] = MMC(SCLK_SDIO1_SAMPLE,"sdio1_sample","cclk_src_sdio1", RK3528_SDIO1_CON1,1),};/* 和 RK3568 一致的 CLK 注冊流程... */

上下、左右滑動查看

RK3528 CLK 是新驅動文件，需要在bsp/rockchip/dm/clk/Kconfig和bsp/rockchip/dm/clk/SConscript注冊。

Pinctrl 移植

同樣是參考其他 SoC 的方式，Rockchip 的 pinctrl 設計中，主要是mux IO復用，pull 上拉，drive 強度，schmitt trigger特性四大接口，不同平臺有不同的寫法和軟件修復，在bsp/rockchip/dm/pinctrl/pinctrl-rockchip.c添加：

[...]staticrt_err_trk3528_set_mux(structrockchip_pin_bank *pin_bank,intpin,intmux)[...]staticrt_err_trk3528_set_pull(structrockchip_pin_bank *pin_bank,intpin,intpull)[...]staticrt_err_trk3528_set_drive(structrockchip_pin_bank *pin_bank,intpin,intstrength)[...]staticrt_err_trk3528_set_schmitt(structrockchip_pin_bank *pin_bank,intpin,intenable)[...]/* 填充 Rockchip SoC GPIO 表 */staticstructrockchip_pin_bank rk3528_pin_banks[] ={[...]};/* 填充 Rockchip pinctrl SoC 數據描述表 */staticstructrockchip_pin_ctrlrk3528_pin_ctrl ={ .pin_banks = rk3528_pin_banks, .banks_nr = RT_ARRAY_SIZE(rk3528_pin_banks), .label ="RK3528-GPIO", .type = RK3528, .grf_mux_offset =0x0, .set_mux = rk3528_set_mux, .set_pull = rk3528_set_pull, .set_drive = rk3528_set_drive, .set_schmitt = rk3528_set_schmitt,};[...]/* 添加設備樹匹配 ID 和 SoC 數據 */staticconststructrt_ofw_node_idrockchip_pinctrl_ofw_ids[] ={[...] { .compatible ="rockchip,rk3528-pinctrl", .data = &rk3528_pin_ctrl },[...]

上下、左右滑動查看

ADC 移植

Rockchip 的 ADC 移植非常簡單，只需要針對不同的平臺增加 ADC 通道描述即可，在bsp/rockchip/dm/adc/adc-rockchip_saradc.c添加

staticconststructsaradc_channelrockchip_rk3528_channels[] ={ SARADC_CHANNEL(0,"adc0",10), SARADC_CHANNEL(1,"adc1",10), SARADC_CHANNEL(2,"adc2",10), SARADC_CHANNEL(3,"adc3",10),};/* SoC 使用的 ADC 采用不同版本的訪問方式，需要根據手冊選擇對應版本的接口 */staticconststructrockchip_saradc_soc_datark3528_saradc_data ={ .channels = rockchip_rk3528_channels, .num_channels = RT_ARRAY_SIZE(rockchip_rk3528_channels), .clk_rate =1000000, .start = rockchip_saradc_start_v2, .read = rockchip_saradc_read_v2,};[...]/* 添加設備樹匹配 ID 和 SoC 數據 */staticconststructrt_ofw_node_idrockchip_saradc_ofw_ids[] ={[...] { .compatible ="rockchip,rk3528-saradc", .data = &rk3528_saradc_data, },[...]

上下、左右滑動查看

NVMEM 移植

NVMEM 就更簡單了，只要添加 otp 內存的長度，以及 otp 的讀取接口版本就行，在bsp/rockchip/dm/nvmem/nvmem-rockchip-otp.c中添加：

[...]staticconststructrockchip_otp_datark3528_data ={ .size =0x80, .read = rk3568_otp_read,};/* 添加設備樹匹配 ID 和 SoC 數據 */staticconststructrt_ofw_node_idrockchip_otp_ofw_ids[] ={[...] { .compatible ="rockchip,rk3528-otp", .data = &rk3528_data, },[...]

上下、左右滑動查看

Thermal 移植

Thermal 這塊 Rockchip 有新增加版本的接口，另外需要填充平臺溫度信息，在bsp/rockchip/dm/thermal/thermal-rockchip_tsadc.c添加：

[...]/* 填充通道值和溫度的查詢表 */staticconststructtsadc_tablerk3528_code_table[] ={[...]}/* 填充 SoC 溫度傳感器實現表 */staticconststructrockchip_tsadc_chiprk3528_tsadc_data ={ .chn_offset =0, .chn_num =1,/* one channels for tsadc */ /* 因?yàn)橹挥?CPU，所以使用默認傳感器名稱就行 */ .chn_name = chn_name_common,[...] /* 新版本的接口需要根據硬件手冊實現 */ .initialize = rk_tsadcv11_initialize, .irq_ack = rk_tsadcv4_irq_ack, .control = rk_tsadcv4_control, .get_temp = rk_tsadcv4_get_temp, .set_alarm_temp = rk_tsadcv3_alarm_temp, .set_tshut_temp = rk_tsadcv3_tshut_temp, .set_tshut_mode = rk_tsadcv4_tshut_mode,[...]}[...]/* 添加設備樹匹配 ID 和 SoC 數據 */staticconststructrt_ofw_node_id rockchip_tsadc_ofw_ids[] ={[...] { .compatible ="rockchip,rk3528-tsadc", .data = &rk3528_tsadc_data, },[...]};

上下、左右滑動查看

RNG 移植

RNG 這塊 Rockchip 有新增加版本的接口，在bsp/rockchip/dm/hwcrypto/hw-rng-rockchip.c添加：

[...]/* 根據硬件手冊實現新版本的版本初始化和讀隨機數接口 */staticconststructrockchip_rng_soc_datarkrng_soc_data ={ .init= rkrng_init, .read = rkrng_read,};/* 添加設備樹匹配 ID 和 SoC 數據 */staticconststructrt_ofw_node_idrockchip_rng_ofw_ids[] ={[...] { .compatible ="rockchip,rkrng", .data = &rkrng_soc_data, },[...]

上下、左右滑動查看

8 啟動地址

由于我們是直接替換板子的 Linux 運行，我們需要得知 u-boot 會把 Linux/RT-Thread 加載到哪里：

radxa@rock-2f:~$ sudo cat /proc/iomem | grep -iE Kernel 00410000-019affff : Kernel code 02050000-024cffff : Kernel data

也就是差不多 0x410000 的位置，由于當前運行的是 RT-Smart 版本，所以將ARCH_TEXT_OFFSET配置為0x410000，ARCH_RAM_OFFSET配置為0x0。

9 工具鏈配置

注意 Rock2F 采用 Cortex-A53，RK3500 默認采用 Cortex-A55 ARMv8.2 以上的選項，因此可能造成部分指令無法正常使用，編譯參數需要做最小兼容：

# For Cortex-A55/A76 # DEVICE = ' -g -march=armv8.2-a -mtune=cortex-a55 -fdiagnostics-color=always' # For Cortex-A53/A72 DEVICE=' -g -mcpu=cortex-a53 -fdiagnostics-color=always'

10 Earlycon

我們上機運行前，可能會遇到連啟動 Logo 都看不到系統就掛了的情況，還需要啟用早期調試串口：

[...]chosen { [...] bootargs ="console=ttyFIQ0,1500000n8"; [...]};[...]aliases { [...] serial0 ="/serial@ff9f0000"; [...]};[...]serial@ff9f0000{ compatible ="rockchip,rk3528-uart","snps,dw-apb-uart"; reg = <0x000xff9f00000x000x100>; [...]};[...]fiq-debugger{ compatible ="rockchip,fiq-debugger"; rockchip,serial-id = <0>; [...]};[...]

上下、左右滑動查看

一目了然，早期的串口地址就是0xff9f0000，IP 仍然是 DWC 的 8250 串口。

11 配置啟動

先通過 Linux 的/boot內容獲取 SBC 的啟動方式：

radxa@rock-2f:~$ls /bootconfig-6.1.43-26-rk2312 extlinux uEnv.txtdtbo hw_intfc.conf vmlinuz-6.1.43-26-rk2312dtbo_old initrd.img-6.1.43-26-rk2312efi System.map-6.1.43-26-rk2312radxa@rock-2f:~$lsblkNAME MAJ:MINRM SIZEROTYPEMOUNTPOINTSmmcblk1 179:0 0 29.7G 0disk├─mmcblk1p1 179:1 0 16M 0part /config├─mmcblk1p2 179:2 0 300M 0part /boot/efi└─mmcblk1p3 179:3 0 29.4G 0part /

上下、左右滑動查看

是熟悉的 extlinux 啟動腳本：

radxa@rock-2f:~$ cat /boot/extlinux/extlinux.conf## /boot/extlinux/extlinux.conf#### IMPORTANT WARNING#### The configuration of this file is generated automatically.## Do not edit this file manually, use: u-boot-updatedefaultl0menutitle U-Boot menuprompt1timeout10labell0 menulabel Debian GNU/Linux12(bookworm)6.1.43-26-rk2312 linux/boot/vmlinuz-6.1.43-26-rk2312 initrd/boot/initrd.img-6.1.43-26-rk2312 fdtdir/usr/lib/linux-image-6.1.43-26-rk2312/ appendroot=UUID=92e064a6-51dc-4433-9ae4-81e8f397a2bc console=ttyFIQ0,1500000n8 quiet splash loglevel=4rw earlycon consoleblank=0console=tty1 coherent_pool=2M irqchip.gicv3_pseudo_nmi=0cgroup_enable=cpuset cgroup_memory=1cgroup_enable=memory swapaccount=1kasan=offlabell0r menulabel Debian GNU/Linux12(bookworm)6.1.43-26-rk2312 (rescue target) linux/boot/vmlinuz-6.1.43-26-rk2312 initrd/boot/initrd.img-6.1.43-26-rk2312 fdtdir/usr/lib/linux-image-6.1.43-26-rk2312/ appendroot=UUID=92e064a6-51dc-4433-9ae4-81e8f397a2bc console=ttyFIQ0,1500000n8 splash loglevel=4rw earlycon consoleblank=0console=tty1 coherent_pool=2M irqchip.gicv3_pseudo_nmi=0cgroup_enable=cpuset cgroup_memory=1cgroup_enable=memory swapaccount=1kasan=offsingle

上下、左右滑動查看

我們只需要在label l0前面增加一個啟動 RT-Thread 的菜單：

labelrt-thread menuRT-Thread linux/boot/rtthread.bin fdtdir/usr/lib/linux-image-6.1.43-26-rk2312/ appendearlycon=uart8250,mmio32,0xff9f0000 console=ttyFIQ0,1500000n8 root=sd1p0 rootfstype=elm rootwait rw

上下、左右滑動查看

12 開始啟動

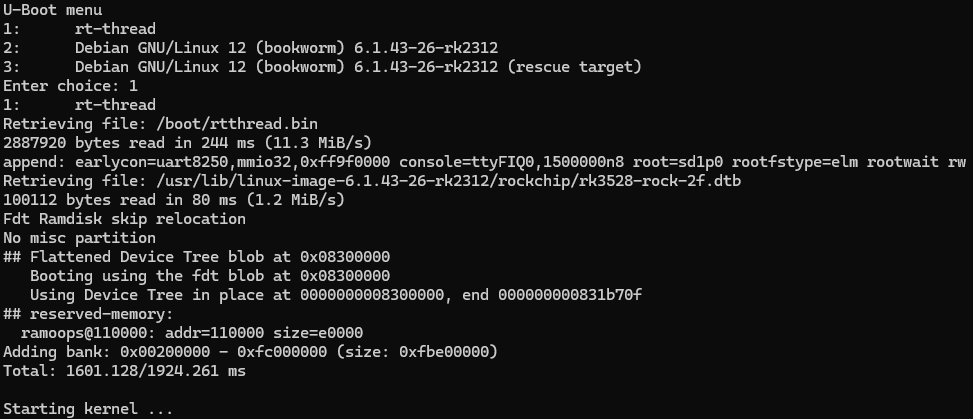

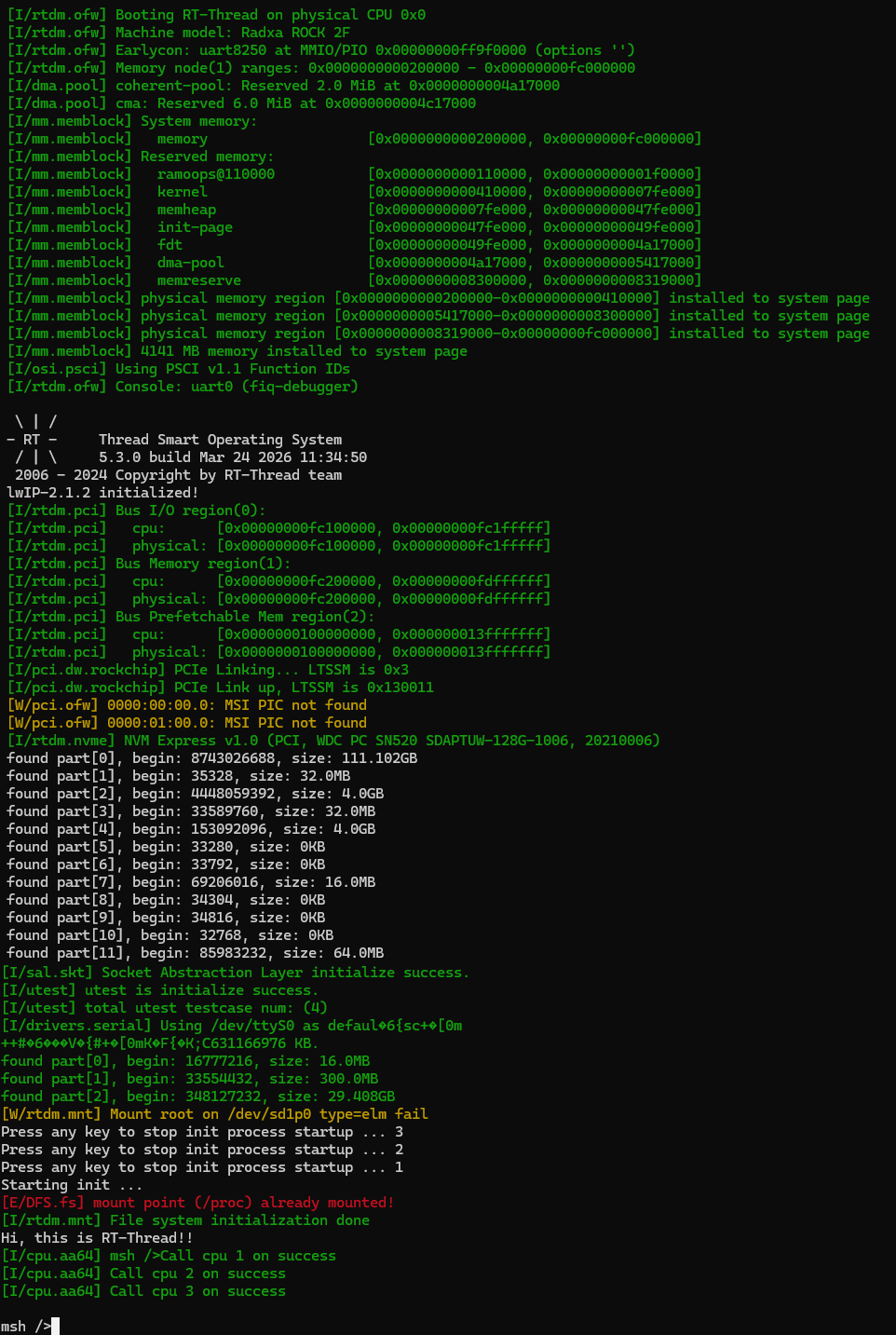

將 rtthread.bin 鏡像放到/boot中（注意在 MMC 的第三個分區上），然后啟動板子，在啟動菜單中輸入 ‘1’ 啟動 RT-Thread：

然后可以看到我們就進 MSH 了：

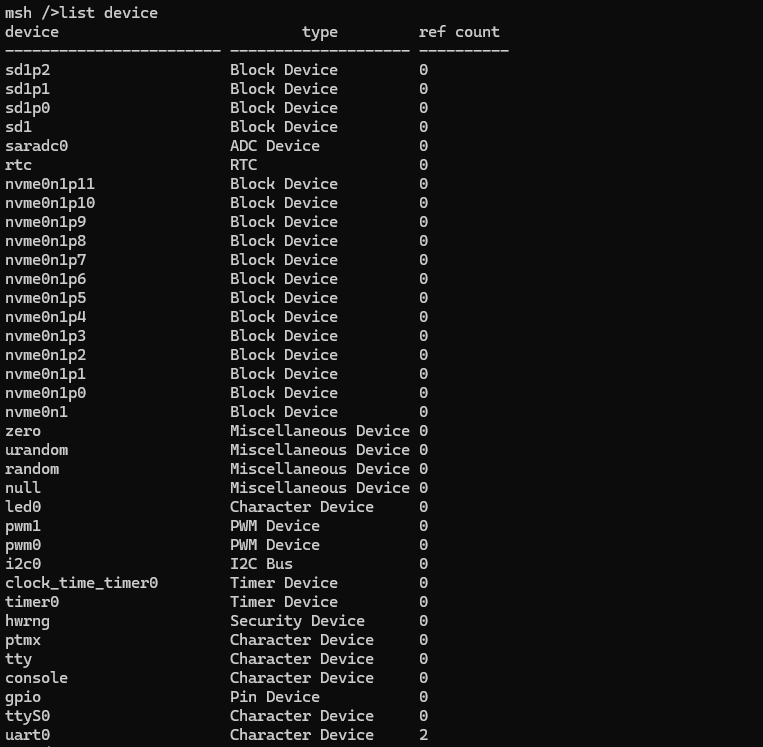

我們直接使用了 DM 中大量復用的設備驅動，所以可以看看目前系統多少設備已經支持了：

除了 SDMMC、NVME 我們可以直接掛載測試，其他的接口測試可以參考官方文檔：https://docs.radxa.com/rock2/rock2f/getting-started/interface-usage/pin-40-test

再查看系統其他部分子模塊狀態：

中斷域

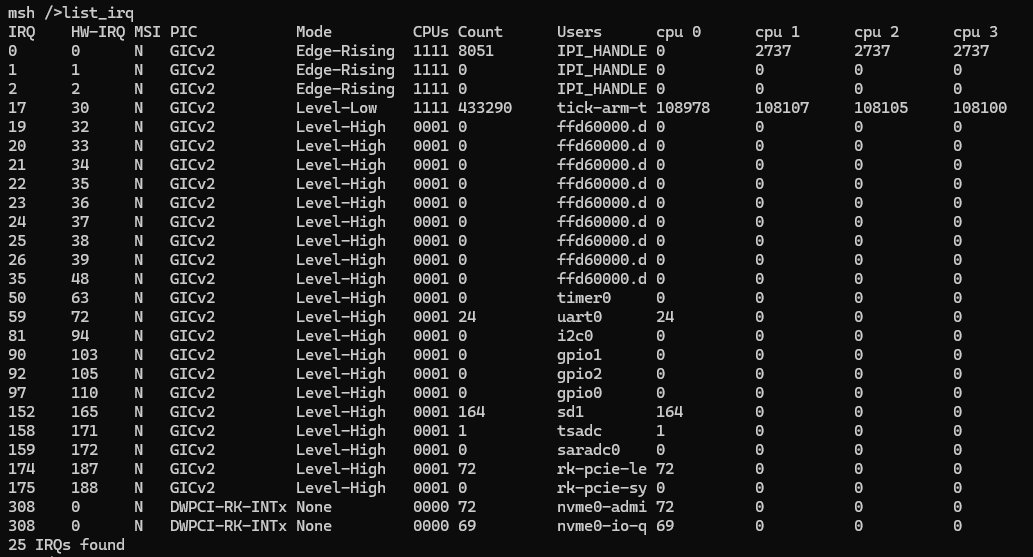

在中斷域中可以看到設備觸發中斷的次數，以及中斷的級聯關系，親和性等信息，比如 NVME 使用 DWC PCI INTx 中斷，DWC PCI INTx 中斷級聯到了 rk-pcie 的 GICv2 上。

溫控域

在溫控域中可以看到帶溫度傳感器的設備的溫度，以及其扇熱方式，扇熱機制和觸發溫度。當前溫控域只有 CPU，采用 CPU DVFS 的方式進行扇熱，由于 DVFS 還未提交至主線，這里顯示不支持

時鐘域（僅顯示部分）

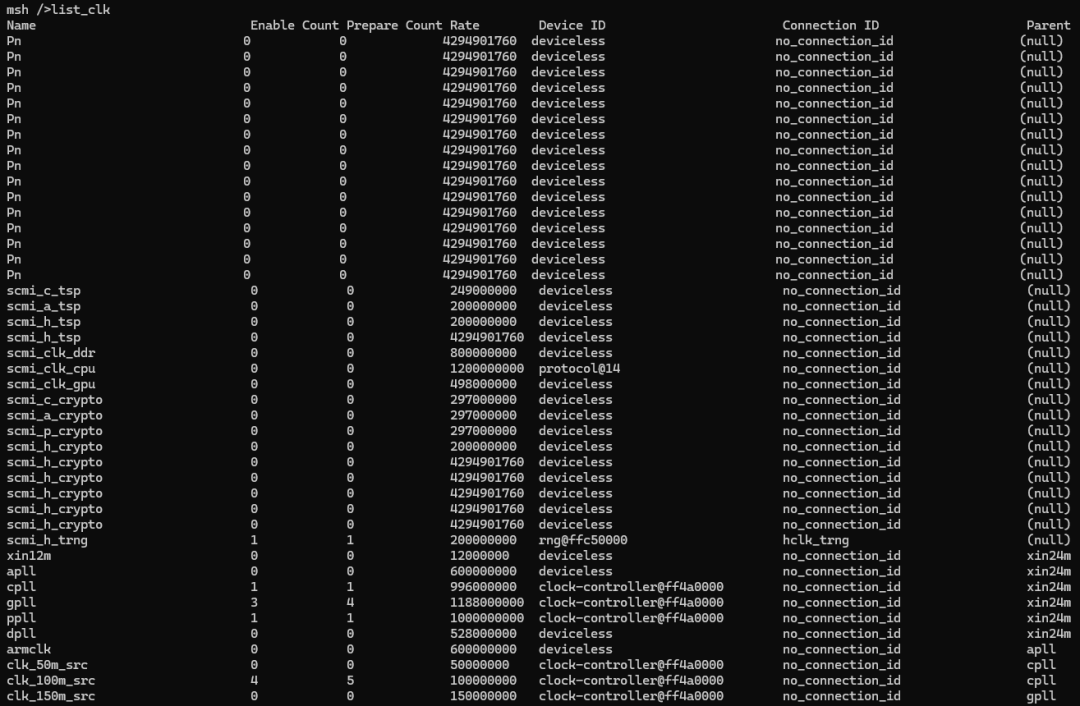

在時鐘域中可以看到系統各個時鐘的名稱和頻率，以及打開次數，還有關聯到的設備，時鐘的父級關系等。

LED

可以看到 LED 以心跳的方式進行工作，這符合設備樹指定的工作方式：

gpio-leds { compatible ="gpio-leds"; state-led { gpios = <&gpio3?RK_PC1?GPIO_ACTIVE_LOW>; linux,default-trigger ="heartbeat"; };};

上下、左右滑動查看

13 代碼倉庫

我們可以看看我們?nèi)康男薷男畔ⅲ?/p>

[gui@gui-pc rockchip]$ git status .位于分支 rockchip_rk3528尚未暫存以備提交的變更： （使用"git add <文件>..."更新要提交的內容） （使用"git restore <文件>..."丟棄工作區的改動） 修改： dm/adc/adc-rockchip_saradc.c 修改： dm/clk/Kconfig 修改： dm/clk/SConscript 修改： dm/hwcrypto/hw-rng-rockchip.c 修改： dm/include/pinctrl-rockchip.h 修改： dm/nvmem/nvmem-rockchip-otp.c 修改： dm/pinctrl/pinctrl-rockchip.c 修改： dm/thermal/thermal-rockchip_tsadc.c 修改： rk3500/README.md 修改： rk3500/README_ZH.md 修改： rk3500/rtconfig.h 修改： rk3500/rtconfig.py未跟蹤的文件: （使用"git add <文件>..."以包含要提交的內容） dm/clk/clk-rk3528.c dm/include/dt-bindings/clock/rk3528-cru.h修改尚未加入提交（使用"git add"和/或"git commit -a"）
