PCIe-ES/MiniPCIe-ES EtherCAT從站模塊，支持標準協議與DC同步，硬件解析、低延遲高可靠?？煽焖贁U展工控機、嵌入式設備EtherCAT從站功能，適用于機床、機器人、AGV、產線等工業自動化場景。

?概要

在工業自動化、智能制造與裝備升級的浪潮中，實時、穩定、標準化的現場總線通訊已成為設備核心競爭力，而EtherCAT總線憑借高速、低延遲、高同步的優勢，成為工業控制領域的主流選擇。我們推出PCIe-ES PCIe 轉 EtherCAT從站與MiniPCIe-ES MiniPCIe 轉EtherCAT從站模塊，以高性能、高可靠、易集成的優勢，快速將工控機、嵌入式主機、運動控制器及智能設備接入EtherCAT實時總線，為工業控制提供穩定可靠的從站擴展方案，解鎖工業通訊新高度。

兩款從站模塊均嚴格遵循ETG標準協議，深度適配EtherCAT從站核心技術規范，搭載專用硬件協議處理單元，這一核心設計可將EtherCAT協議解析、數據交互任務完全脫離主機CPU，大幅降低主機負載，避免因協議處理占用資源而影響控制指令執行效率。核心技術亮點尤為突出：支持EtherCAT分布式時鐘（DC）同步技術，同步精度可達微秒級，完美解決多軸運動控制、多設備協同場景下的時鐘偏差問題，確保各從站設備動作高度同步；采用過程數據對象（PDO）與服務數據對象（SDO）雙數據交互機制，PDO用于高速實時傳輸控制指令、采集數據，SDO用于非實時的參數配置與診斷，兼顧高速性與靈活性。在工業嚴苛場景適配性上，兩款模塊表現出眾，支持寬溫工作范圍（-40℃~70℃），可適應工業現場高低溫極端環境，同時集成ESD靜電保護、浪涌抗擾設計，有效抵御工業現場電磁干擾、電壓波動等問題，確保在復雜電磁環境下長期穩定運行，減少通訊中斷概率。軟件兼容性方面，全面支持Windows、Linux 等多系統環境，出廠即提供標準驅動程序、ESI配置文件及完整開發例程，ESI文件可直接導入主流EtherCAT主站軟件，無需額外開發協議接口，新手也能快速上手，大幅縮短項目開發與調試周期，降低研發成本。PCIe-ES采用標準PCIe 接口，完美兼容主流工控機、運動控制器、工業服務器與數控平臺，安裝簡便、擴展性強，無需復雜接線，插入對應PCIe插槽即可完成部署，適合機柜式、固定式工業設備。其廣泛應用于數控機床、機器人控制系統、自動化產線、包裝機械、印刷設備、精密檢測設備、光伏裝備、物流分揀系統等場景，可作為 EtherCAT從站，實現多設備協同、高精度運動控制與集中化管理，助力提升生產效率與控制精度。

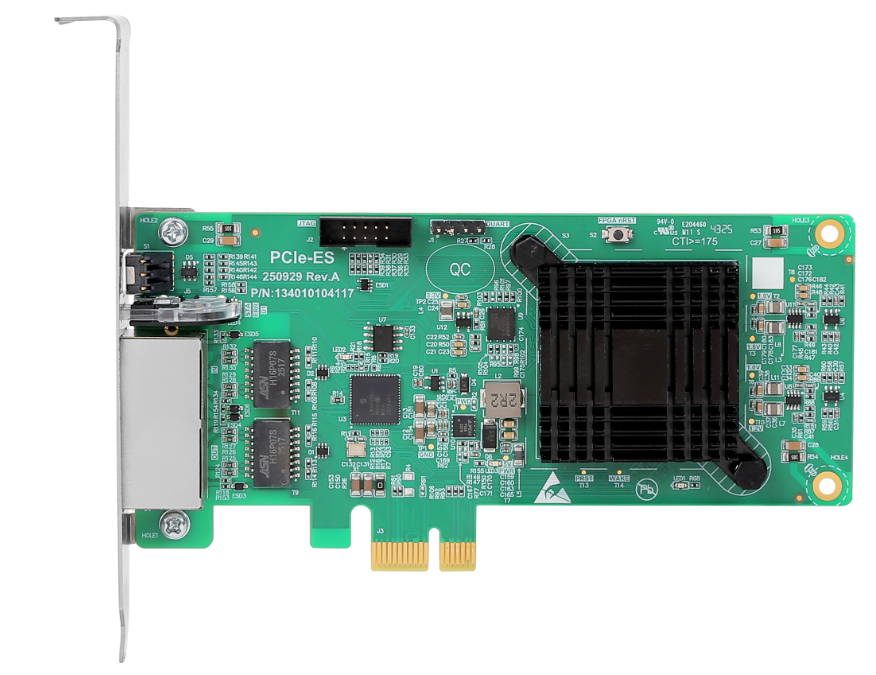

圖2 PCIe-ES產品效果圖

MiniPCIe-ES采用緊湊型MiniPCIe設計，體積僅為標準PCIe模塊的1/3，部署靈活便捷，完美適配嵌入式主機、小體積控制器、邊緣網關與空間受限設備。其廣泛用于AGV/AMR機器人、便攜式工控設備、無人控制系統、分布式IO模塊、特種裝備、醫療自動化設備、智能傳感器終端等場景，在有限空間內實現高性能EtherCAT從站通訊，兼顧靈活部署與可靠傳輸，打破空間限制，適配更多小型化、移動化工業設備需求。

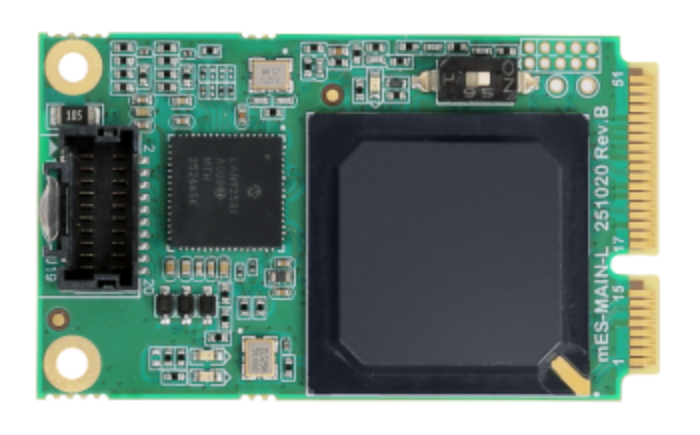

圖3 MiniPCIe-ES產品效果圖

從大型自動化產線到嵌入式智能終端，從固定控制設備到移動無人裝備，PCIe-ES與MiniPCIe-ES以統一架構、雙重形態，覆蓋工業自動化絕大多數從站擴展需求。兩款模塊以穩定實時的總線能力、豐富的技術亮點、高適配性的設計，助力各類工業設備快速接入工業互聯網，提升控制精度、響應速度與系統兼容性，為智能制造、工業數字化與裝備升級提供高效、穩定、安全的通訊基石，助力企業實現設備智能化、生產高效化升級。

?配套核心設備：EtherCAT主站通訊卡與ZMC6000工業PC 全鏈路聯動方案

為構建從站擴展+主站控制+核心算力一體化EtherCAT全鏈路解決方案，我們同步采用PCIe-2E/MiniPCIe-2E EtherCAT主站卡、ZMC6000工業PC兩款核心配套設備，與前述PCIe-ES/MiniPCIe-ES從站模塊完美兼容、深度協同，打通總線通訊控制層、傳輸層與設備層，解決單一從站無主控、算力不足、兼容性差的痛點，實現控制系統閉環運行，全面適配高端智能制造、多軸精密運動控制、大型自動化產線等復雜場景。

1. EtherCAT主站卡：總線主控中樞，硬件級高速實時管控

PCIe-2E/MiniPCIe-2E是雙路獨立EtherCAT主站通訊卡，與PCIe-ES/MiniPCIe-ES從站模塊無縫適配，可直插工控機、工業服務器，快速搭建主、從站通訊網絡，充當整套系統的“控制大腦”，補齊純從站設備無主控的短板。該主站卡搭載工業級FPGA硬件協議處理架構，摒棄軟件協議棧延遲問題，實現硬件級實時通訊，不占用主機CPU資源；搭配微秒級DC分布式時鐘同步技術，與從站模塊精準對時，滿足多軸高同步控制需求。配備雙路獨立EtherCAT網口，單網絡可掛載數百個從站節點，兼容兩款從站模塊，同時支持總線冗余、斷線重連、故障診斷功能，搭配從站冗余設計，大幅提升系統容錯率。軟件層面兼容主流EtherCAT組態軟件，支持Windows、Linux及實時系統，出廠標配完整驅動、開發庫與調試工具，可直接導入從站ESI文件，無需二次開發底層協議；與ZMC6000工業PC搭配性能最優，廣泛用于數控設備、機器人、自動化產線、物流分揀等主控場景，實現高速指令下發與實時數據管控。

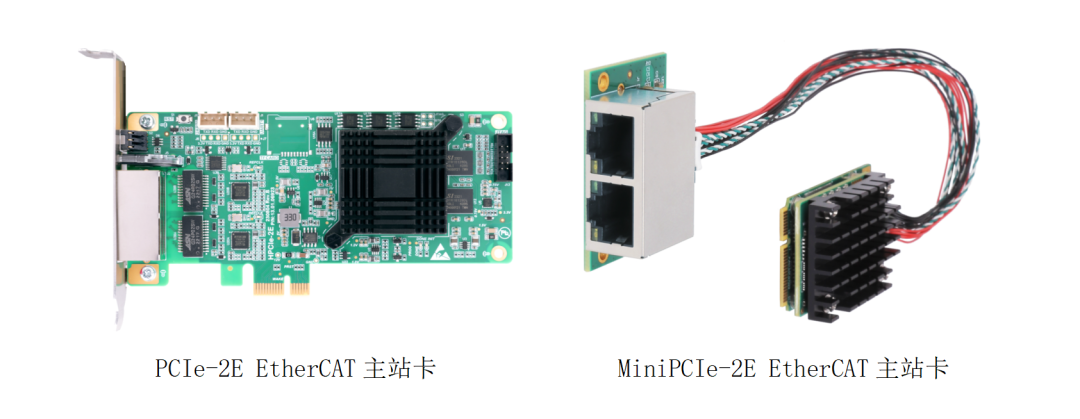

圖4 EtherCAT主站卡

2. ZMC6000工業PC：工業級算力核心，一站式承載整套系統

ZMC6000系列是高性能緊湊型工業PC，定位整套EtherCAT系統算力核心，兼具強運算能力、豐富擴展接口與工業級穩定性，可直接搭載PCIe-2E/MiniPCIe-2E主站卡與PCIe-ES/MiniPCIe-ES從站模塊，打造“工業PC+主站+從站”一站式方案，無需額外選配第三方主機，解決現場設備兼容、算力與穩定性難題。硬件上搭載英特爾高性能酷睿處理器，多核配置可承載運動控制、視覺處理、數據分析等多任務并行；配備多組標準PCIe插槽，直插主站卡無壓力，同時拓展多路網口、串口、USB接口，適配各類工業外設。工業級加固機身支持-20℃~60℃寬溫運行，抗振、抗電磁干擾、防塵防潮，內置工業級電源與存儲，支持斷電保護與數據冗余，可在惡劣現場7×24小時穩定運行。軟件兼容全系列配套產品驅動與工業控制軟件，支持多操作系統，出廠可預裝開發環境，即拿即用，大幅縮短部署周期；緊湊型機身支持機柜、壁掛多場景安裝，搭配PCIe-2E/MiniPCIe-2E 主站與PCIe-ES/MiniPCIe-ES從站模塊，完美適配嵌入式、小體積、移動化設備需求，可作為數控、機器人、光伏鋰電、物聯網邊緣節點等場景核心控制單元。

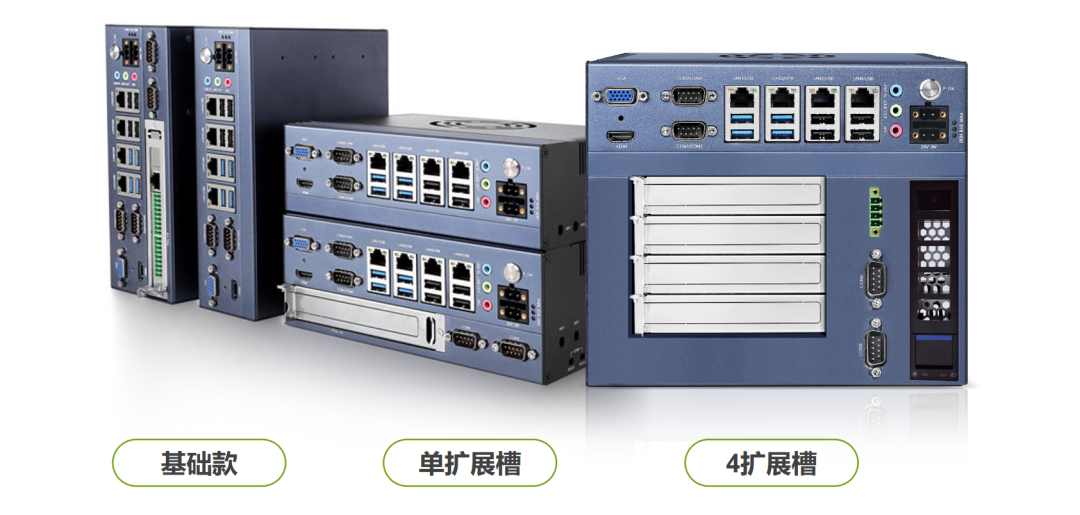

圖5 ZMC6000系列工業PC產品效果圖

3. 全方案核心協同價值

PCIe-2E/MiniPCIe-2E主站和PCIe-ES/MiniPCIe-ES從站模塊與ZMC6000工業PC形成一體化EtherCAT總線控制方案，覆蓋從核心算力、主控通訊到從站擴展的全鏈路需求，嚴格遵循ETG標準協議，軟硬件無縫兼容，無需額外調試適配，大幅降低系統集成難度與研發成本。整套方案兼具高速、低延遲、高同步、高可靠的核心優勢，適配高低溫、強干擾、高振動等各類嚴苛工業場景，既能滿足大型固定產線的規?；刂菩枨螅材苓m配嵌入式、移動化、小型化設備的靈活部署需求，為企業智能制造升級、裝備數字化改造提供一站式通訊與控制解決方案，全面提升工業設備的核心競爭力與生產效率。

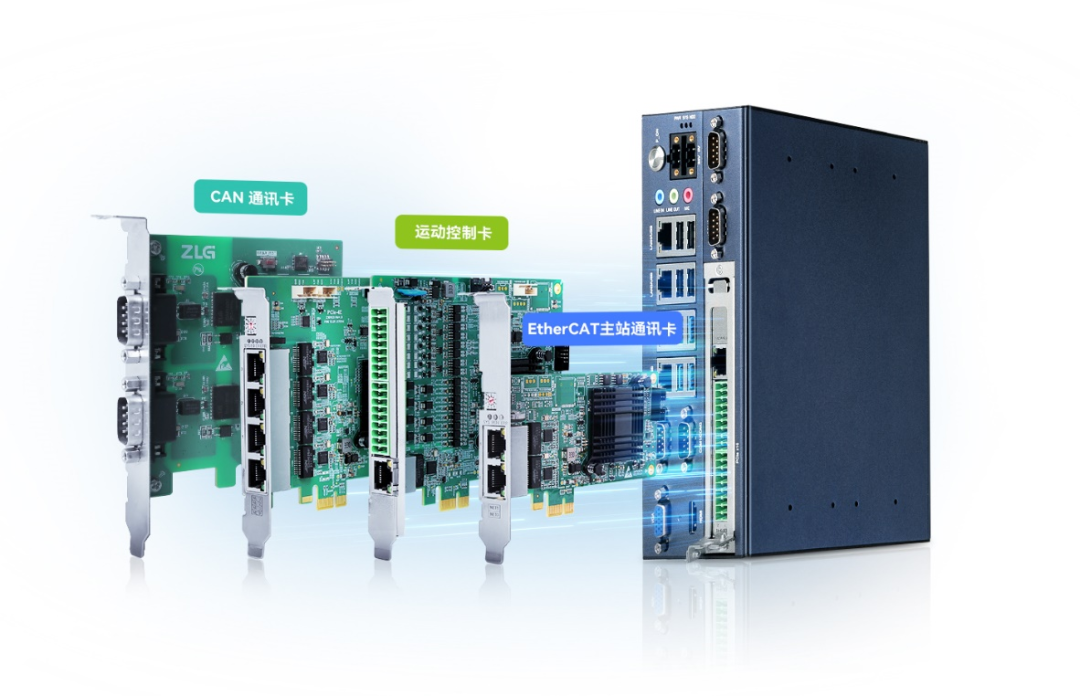

圖6 一體化EtherCAT總線控制方案
