隨著智慧樓宇與電梯安全標準升級，高端電梯呼梯盒（召喚面板）已成為集轎廂調度、人機交互、應急通訊于一體的關鍵終端。其內部電源管理、電機驅動（如觸感反饋振動馬達）與LED背光/指示電路需在嚴苛電磁環境與長期不間斷運行下保持極高可靠性。功率MOSFET作為電源轉換與負載開關的核心執行單元，其選型直接決定系統功耗、抗干擾能力、空間利用率及使用壽命。本文針對呼梯盒對低功耗、高可靠、小體積的嚴苛要求，以場景化適配為核心，形成一套可落地的功率MOSFET優化選型方案。
一、核心選型原則與場景適配邏輯
（一）選型核心原則：四維協同適配
MOSFET選型需圍繞電壓、損耗、封裝、可靠性四維協同適配，確保與電梯系統工況精準匹配：
1. 電壓裕量充足：針對12V或24V電梯總線，額定耐壓預留≥100%裕量，以應對電梯啟停、繼電器動作引起的嚴重浪涌與電壓尖峰。
2. 超低功耗優先：優先選擇低Vth（閾值電壓）與低Rds(on)器件，確保由3.3V/5V MCU直接高效驅動，降低待機功耗，滿足綠色建筑能效要求。
3. 微型化封裝匹配：在極有限的呼梯盒PCB空間內，優先采用SC70-6、SOT23-6、DFN6(2x2)等超小型封裝，實現高密度布局。
4. 超高可靠性冗余：滿足7x24小時連續運行與寬溫（-40℃~85℃機房/井道環境）要求，關注ESD防護與長期穩定性，適配安全等級要求最高的公共交通場景。
（二）場景適配邏輯：按負載類型分類
按呼梯盒內部功能分為三大核心場景：一是主電源路徑管理與保護，需高側開關實現智能通斷與故障隔離；二是觸感反饋馬達驅動，需緊湊型雙路驅動以實現高效、靜音控制；三是多功能負載開關（LED、通訊模塊），需極低導通電阻與微型化封裝，實現多路獨立控制。

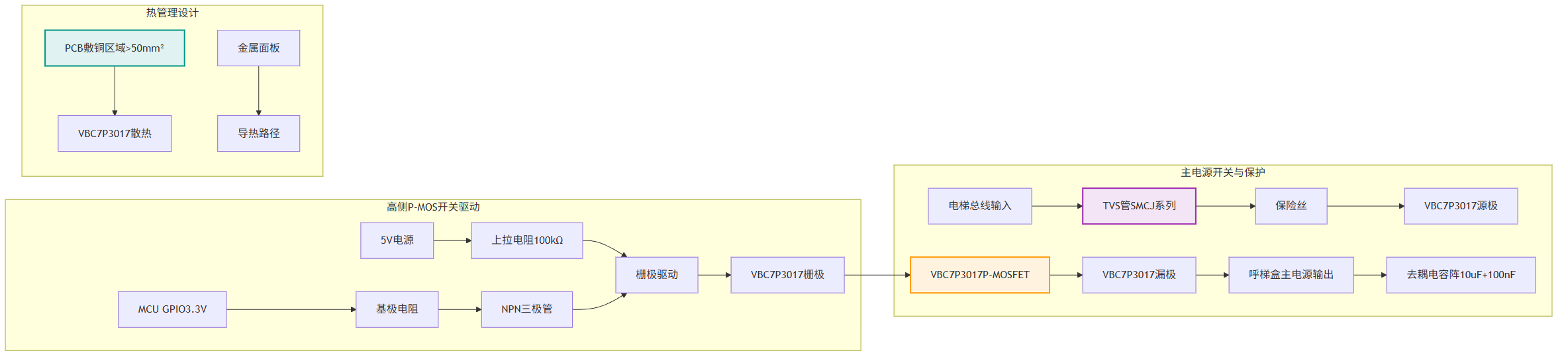

圖1: 高端電梯呼梯盒方案功率器件型號推薦VB3222與VBC7P3017與VBQG7322與VBI3328與VBQD4290U與產品應用拓?fù)鋱D_01_total

二、分場景MOSFET選型方案詳解
（一）場景1：主電源路徑管理（12V/24V總線）——安全與節能核心
作為系統電源入口開關，需承受總線浪涌，實現MCU對呼梯盒整體電源的智能管理（如待機斷電），要求高側布置、低功耗驅動。
推薦型號：VBC7P3017（Single P-MOS，-30V，-9A，TSSOP8）
- 參數優勢：-30V耐壓充分覆蓋24V總線浪涌要求，10V下Rds(on)低至16mΩ，導通損耗極低。TSSOP8封裝節省空間，-1.7V標準Vth便于設計驅動電路。
- 適配價值：作為高側主開關，可實現呼梯盒在空閑時段深度節能，待機電流可降至微安級。提供可靠的電源通路隔離，便于故障診斷與維護。
- 選型注意：需配合NPN三極管或?qū)Ｓ秒娖睫D(zhuǎn)換電路實現MCU對P-MOS的高側驅動。電源入口必須并聯TVS管以吸收電梯井道內的浪涌能量。
（二）場景2：觸感反饋馬達驅動（微型振動電機）——人機交互核心
用于驅動微型振動電機提供按鍵反饋，需雙路N溝道MOSFET構成H橋或獨立控制，要求小封裝、低Rds(on)以提升效率與響應速度。
推薦型號：VB3222（Dual-N+N，20V，6A，SOT23-6）
- 參數優勢：雙N溝道集成于SOT23-6超小封裝，極大節省布板空間。2.5V驅動下Rds(on)僅28mΩ，可由3.3V MCU直接高效驅動，非常適合低壓微電機控制。
- 適配價值：實現振動馬達的正反轉與PWM調速控制，觸感反饋響應快、功耗低。集成度高的設計簡化了PCB布局，提升了系統可靠性。

圖2: 高端電梯呼梯盒方案功率器件型號推薦VB3222與VBC7P3017與VBQG7322與VBI3328與VBQD4290U與產品應用拓?fù)鋱D_02_power

- 選型注意：確認電機工作電壓與堵轉電流，需在H橋輸出端并聯續流二極管。馬達電源線建議套磁環以抑制高頻噪聲輻射。
（三）場景3：多功能負載開關（LED背光、指示燈、通訊模塊）——功能支撐核心
用于控制多路LED燈條、狀態指示燈及RS-485等通訊模塊電源，路數多、空間緊張，要求單路或雙路集成、導通壓降小。
推薦型號：VBQG7322（Single-N，30V，6A，DFN6(2x2)）
- 參數優勢：30V耐壓滿足24V總線應用，10V下Rds(on)低至23mΩ。DFN6(2x2)封裝尺寸極小且熱性能優異，支持多路密集排布。
- 適配價值：可高效控制每路LED背光的亮度（PWM調光）或通訊模塊的電源通斷，實現精細化功耗管理。極低的導通損耗避免了開關器件自身的發熱問題。
- 選型注意：用于控制感性負載（如通訊模塊）時，漏極需并聯肖特基二極管續流。多路同時開關時，需評估總電流對前端電源的影響。
三、系統級設計實施要點
（一）驅動電路設計：匹配器件特性
1. VBC7P3017：采用NPN三極管加基極電阻的經典高側驅動電路，柵極需接100kΩ上拉電阻確保默認關斷。
2. VB3222：MCU的3.3V GPIO可直接驅動，每路柵極串聯22-47Ω電阻以抑制振鈴，避免雙路同時導通。
3. VBQG7322：MCU的3.3V GPIO驅動時，若追求更低的Rds(on)，可增加簡單推挽電路提升柵極驅動電壓至5V。
（二）熱管理設計：以自然散熱為主
1. VBC7P3017：作為主開關可能持續導通，建議在TSSOP8封裝下方布置≥50mm2的敷銅區域輔助散熱。
2. VB3222與VBQG7322：工作于間歇開關狀態，平均電流小，依靠引腳和少量敷銅即可滿足散熱，無需特殊處理。

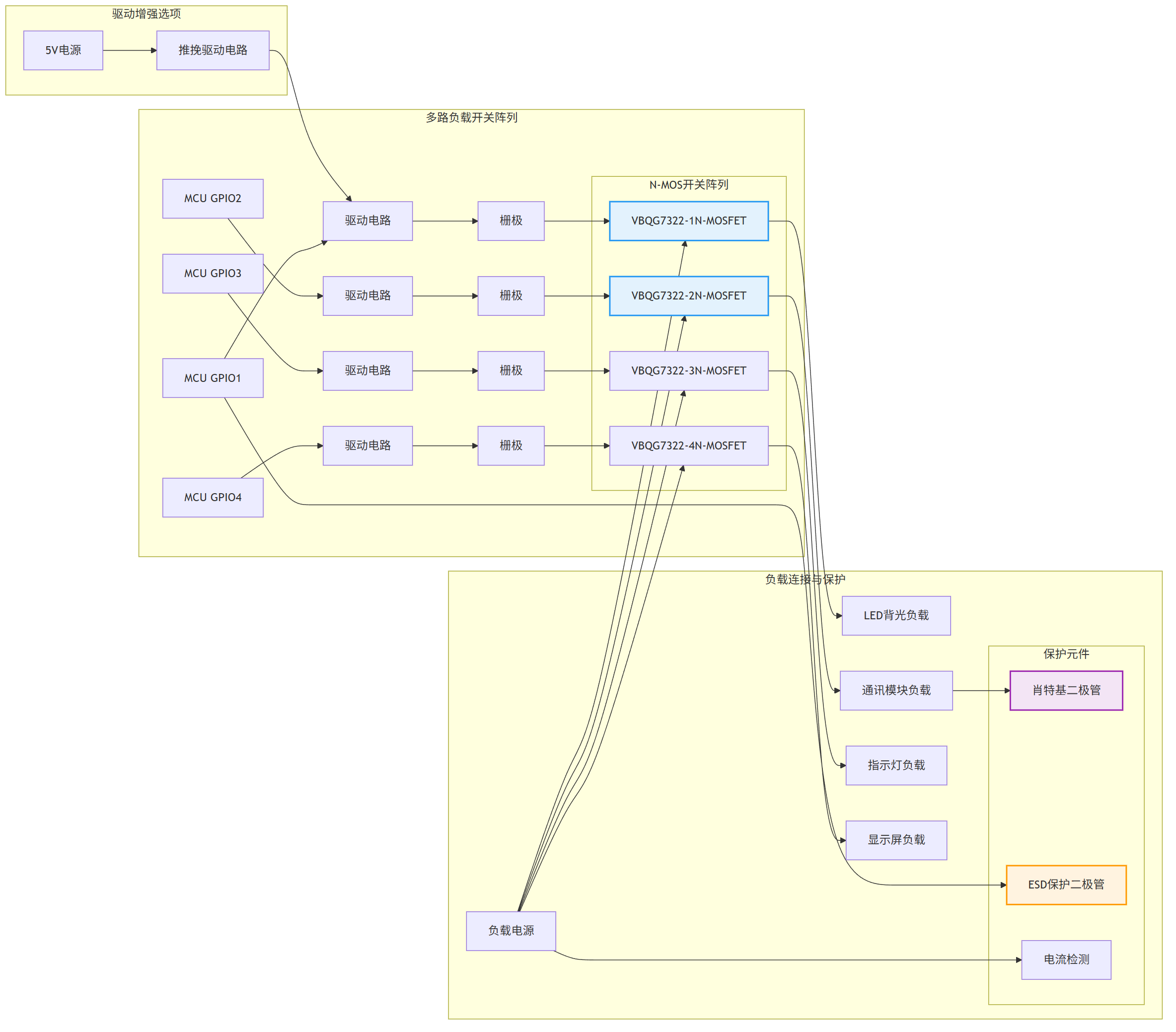

圖3: 高端電梯呼梯盒方案功率器件型號推薦VB3222與VBC7P3017與VBQG7322與VBI3328與VBQD4290U與產品應用拓?fù)鋱D_03_motor

3. 整體布局應遠離電梯呼梯盒內的其他熱源（如電源模塊），并利用金屬面板或殼體輔助導熱。
（三）EMC與可靠性保障
1. EMC抑制
- 所有MOSFET的電源輸入就近放置10uF以上電解電容與100nF陶瓷電容去耦。
- VBC7P3017的電源入口必須使用SMCJ系列TVS管進行浪涌防護。
- 控制振動馬達的VB3222輸出線纜使用雙絞線，并可在電機兩端并聯RC吸收電路（如10Ω+100nF）。
2. 可靠性防護
- 降額設計：所有MOSFET在最高環境溫度下，連續電流使用降額至標稱值的50%以下。
- 過流保護：在主電源路徑（VBC7P3017回路）可考慮串聯自恢復保險絲或增加電子保險電路。
- 靜電防護：所有MCU直連的MOSFET柵極，建議串聯電阻并預留對地ESD保護二極管（如SOT23封裝的ESD5Z5.0T1G）。
四、方案核心價值與優化建議
（一）核心價值

圖4: 高端電梯呼梯盒方案功率器件型號推薦VB3222與VBC7P3017與VBQG7322與VBI3328與VBQD4290U與產品應用拓?fù)鋱D_04_load

1. 超高可靠性設計：器件選型預留充分電壓電流裕量，系統級防護完善，滿足電梯行業長達20年的使用壽命要求。
2. 極致空間與能效優化：采用微型化封裝與低功耗器件，使呼梯盒內部設計更緊湊，整體待機功耗顯著降低。
3. 智能維護與安全：主電源獨立控制便于實現遠程診斷與復位，負載分級管理提升了系統可維護性與安全性。
（二）優化建議
1. 功率升級：若需驅動更大功率的顯示屏背光，可選用VBI3328（Dual-N+N，30V，5.2A，SOT89-6），其散熱能力更強。
2. 集成度升級：對于更多路的負載控制，可評估使用VBQD4290U（Dual-P+P，-20V，-4A，DFN8） 進行高側電源分組管理。
3. 特殊環境：對于極端低溫的戶外電梯應用，可重點關注VB3222其0.5V~1.5V的寬Vth范圍，確保在低溫下仍能可靠開啟。
4. 通訊隔離：為RS-485等通訊模塊供電的開關電路，其地線回路應與數字地單點連接，必要時增加隔離電源模塊。
功率MOSFET選型是高端電梯呼梯盒實現低功耗、高可靠、長壽命的核心環節。本場景化方案通過精準匹配電梯系統的特殊需求，結合嚴苛的可靠性設計，為研發提供全面技術參考。未來可探索集成負載電流檢測功能的智能開關器件，助力打造具備預測性維護能力的下一代智慧電梯交互終端，筑牢垂直交通的安全與效率防線。
