導語

過去一段時間，我們已經在知識星球里持續寫過不少與功率芯片嵌埋式 PCB 封裝技術相關的方案與系列解讀，包括板級功率集成、低寄生互連、功率器件與冷卻界面的重構等。這些內容把一個大的方向逐步鋪開了：當功率密度、開關速度和系統集成繼續往前推時，傳統模塊邊界并不是永遠不動的。

今天，我們聚焦于英飛凌的S-Cell結構的SiC 芯片嵌入式 PCB 方案。因為這套方案真正有價值的地方，不只是把 SiC 芯片埋進板里，而是把原本分散在模塊、母排、驅動接口、冷卻器和系統機械邊界里的若干問題，提前壓縮到一塊按系統任務定義的 power board 上來解決。

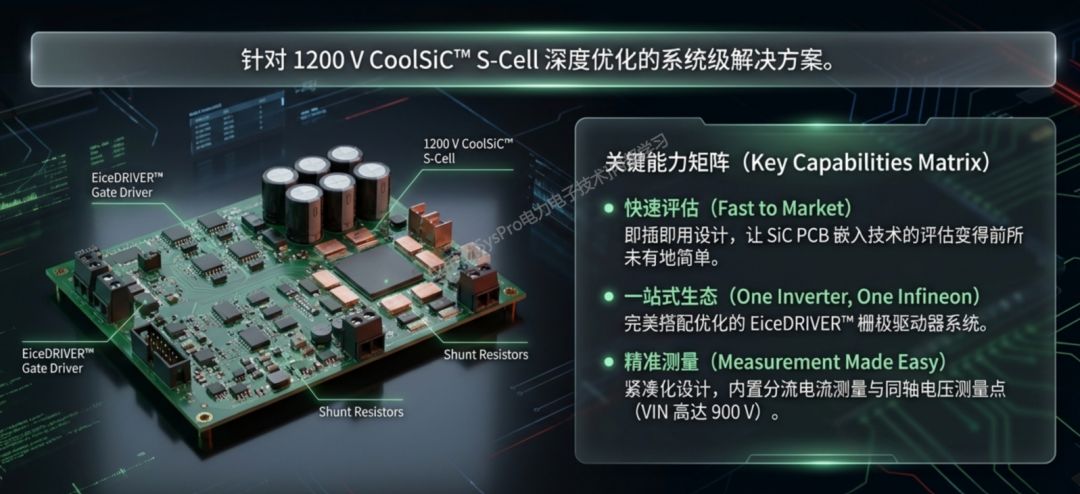

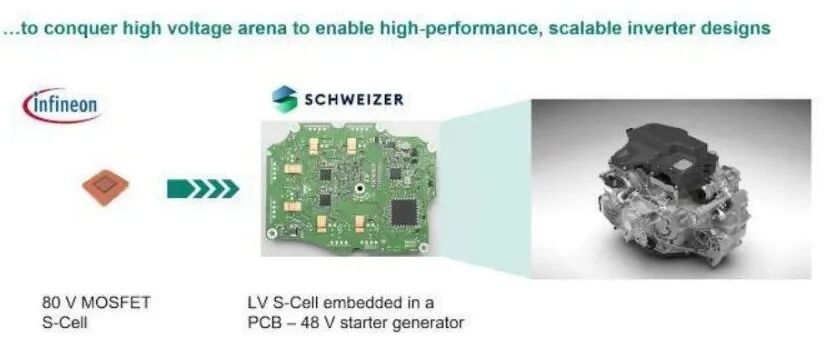

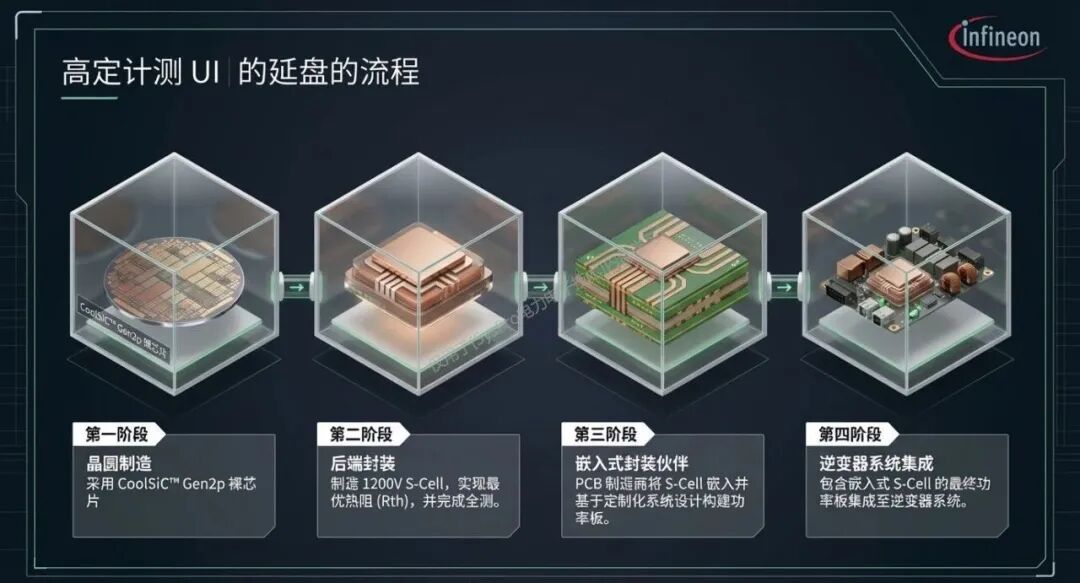

圖片來源：英飛凌 / S-cell 與嵌埋式 PCB 方案示意

這篇文章我們會分成三條主線展開：

第一條是結構主線：S-cell 為什么不是裸芯片直接進板，而是先變成一個可測試、可復用的標準單元？

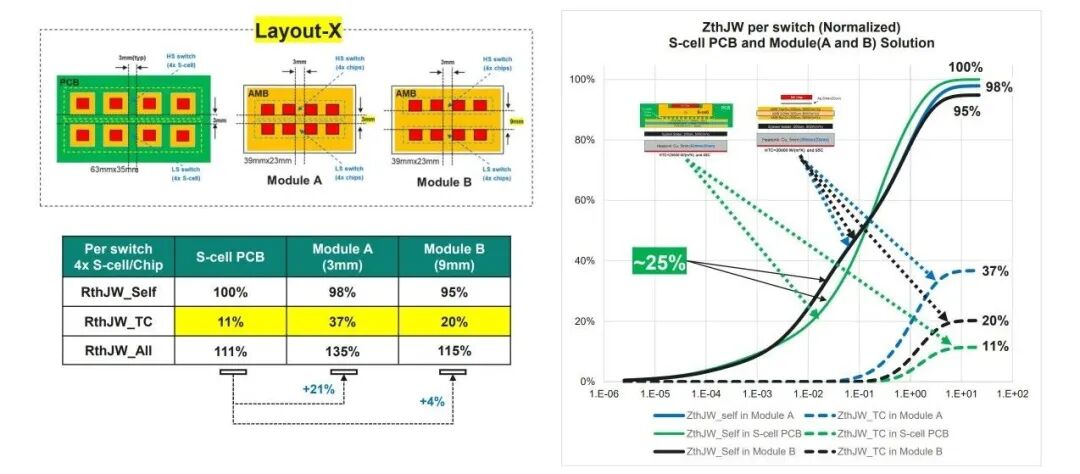

第二條是性能主線：為什么單芯片熱阻不一定天然占優，但一到整開關與熱耦合場景，結果反而開始逆轉？

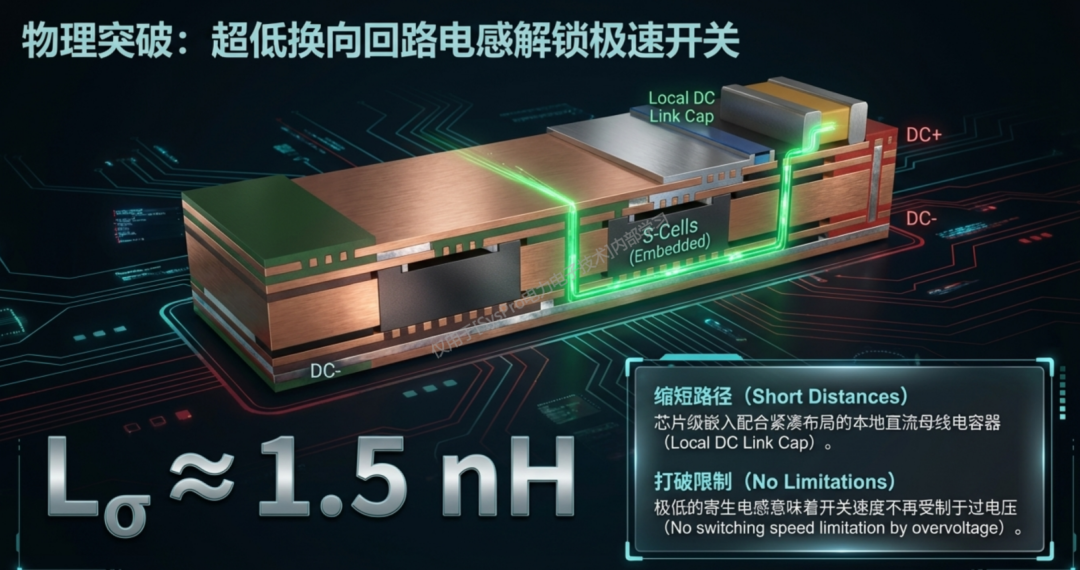

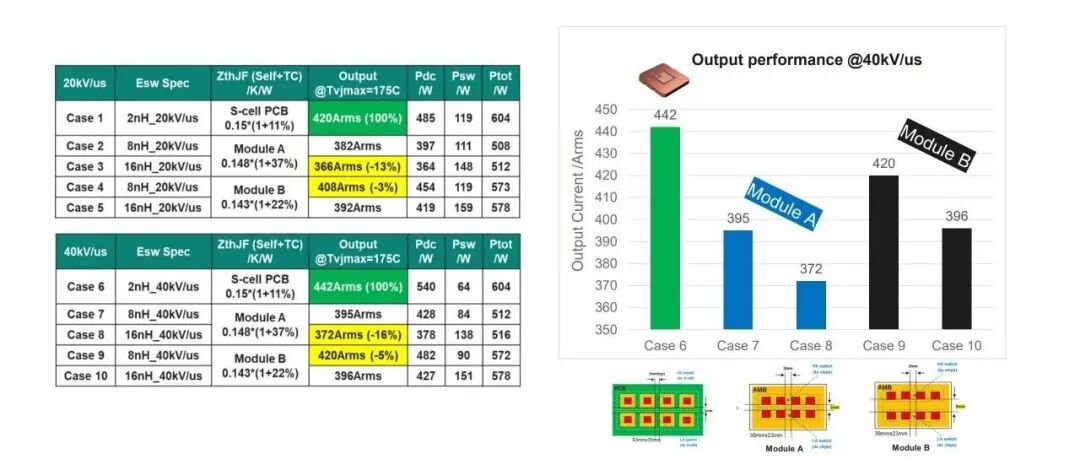

第三條是系統主線：低寄生電感到底怎樣把 SiC 的高速開關能力真正兌換成輸出能力、輕載效率和平臺級設計自由度？

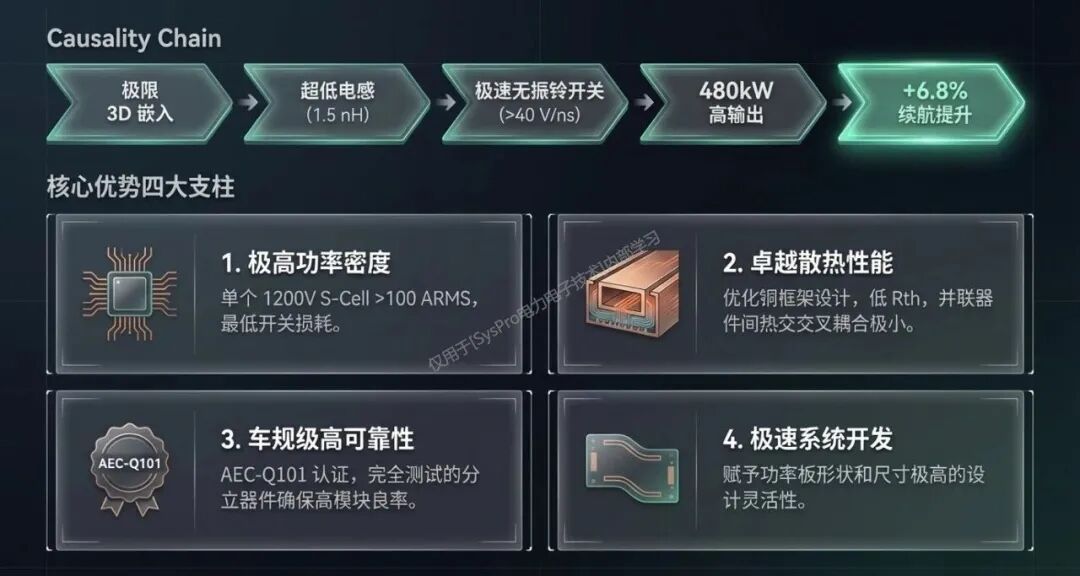

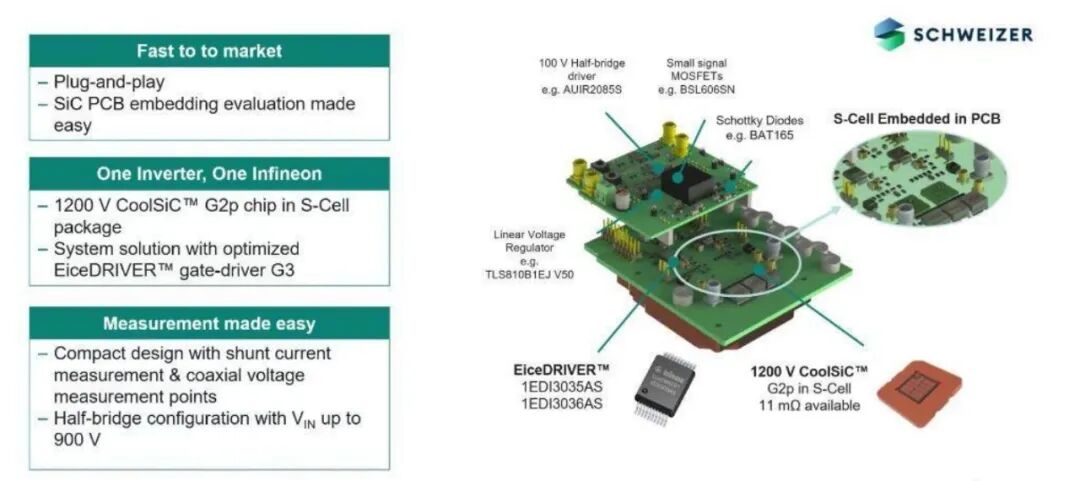

圖片來源：英飛凌

正篇文章的大致展開邏輯如下：

1）這篇文章開頭，我們先把設計邊界立??；

2）再看 S-cell 與 6 層 PCB 的結構關系；

3）然后把熱、電、半橋功率板、系統輸出和技術經濟賬一層層串起來。

下面，我們一起跟著這條主線，一起來聊聊：英飛凌S-Cell 功率芯片PCB封裝技術，是如何沿著對象定義 - PCB 工程 - 熱邊界 - 電邊界 - 系統輸出 - 技術經濟 - 平臺導入這條鏈路，實現主驅逆變器技術路線的？

目錄

01 為什么說這不是一次普通封裝升級

• 1.1 模塊邊界為什么會被改寫
• 1.2 為什么英飛凌這套方案值得單獨拎出來講

02 S-cell 與 6 層 PCB，真正要看哪三層關系★

• 2.1 單元、棧疊與冷卻接口為什么必須一起看
• 2.2 高壓隔離、厚銅、微孔與底部散熱其實是一套耦合設計

03 半橋功率板為什么會改寫開發組織方式★

04 熱設計為什么不能只看單顆芯片熱阻★

05 低寄生電感怎樣把 SiC 的速度變成系統收益★

06 系統輸出與輕載效率，到底兌現了什么★

07 技術經濟賬該怎么算，賬面上真正貴的是什么★

08 什么平臺該先導入，什么平臺要先把驗證打牢★

09 總結：這條路線真正值得重視的地方到底是什么★

注：以上完整內容知識星球發布(點擊文末"閱讀原文"了解，★)

公開正文 01

01 為什么這不是一次普通封裝升級

1.1 功率模塊邊界的改寫

很多人第一次看到 chip embedding，會自然把它放到“先進封裝”這個框里理解。這個入口當然沒有錯，但它很容易把后面真正關鍵的判斷都帶偏。因為這條路線如果只被理解成封裝升級，我們后面就會本能地去比較尺寸、熱阻和局部結構，卻忽略了一件更本質的事情：主逆變器里很多原本被默認分開的對象，正在被重新組織到一塊 power board 上。

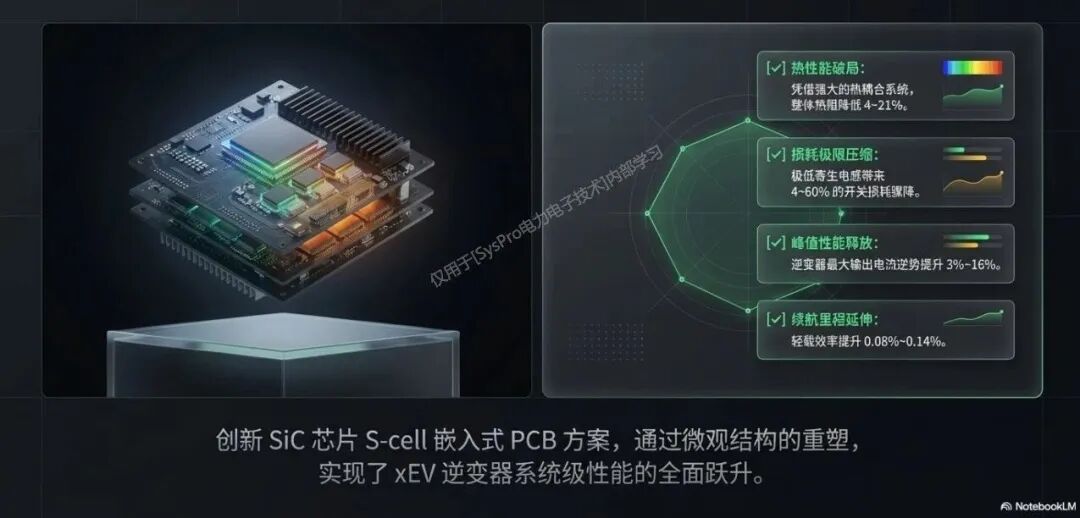

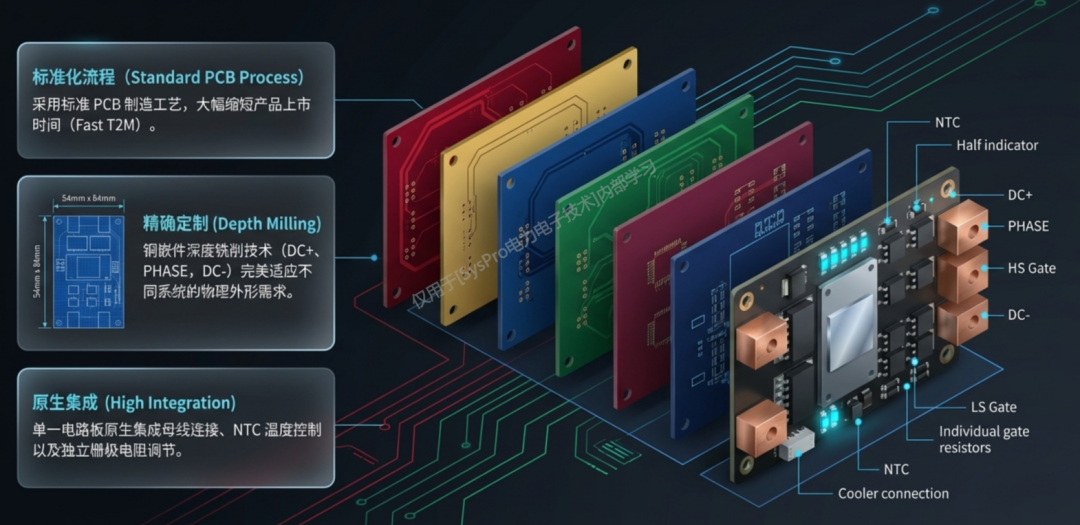

圖片來源：SysPro（示意）

換句話說，傳統主驅逆變器更多是“模塊 + 母排 + 驅動板 + 冷卻器 + 機械支撐”幾個對象之間做協同；而在嵌埋式 PCB 路線里，器件、板級走線、局部直流鏈路、相點組織、冷卻界面和部分接口定義，會明顯更早地收斂。一旦對象的顆粒度變了，開發組織方式就會跟著變。這也是為什么我之前強調：這不是模塊替換件的思路，而是一次邊界重排。

圖片來源：SysPro（示意）

站在系統工程角度，這一章回答的是：我們到底在評審什么？

如果評審對象還是一個傳統模塊，那我們優先問的是：模塊成熟不成熟？但如果評審對象已經變成一塊面向系統任務定義的功率板，那我們首先要問的，就會變成：接口如何收斂、電熱路徑如何組織、以及驗證邊界是否已經重新定義？

所以，今天看這條路線，重點不是“有沒有把芯片埋進去”，而是：有沒有借此把系統邊界收斂得更好。如果答案是肯定的，那它就不是一個局部優化，而是主逆變器對象定義方式正在變化的信號。

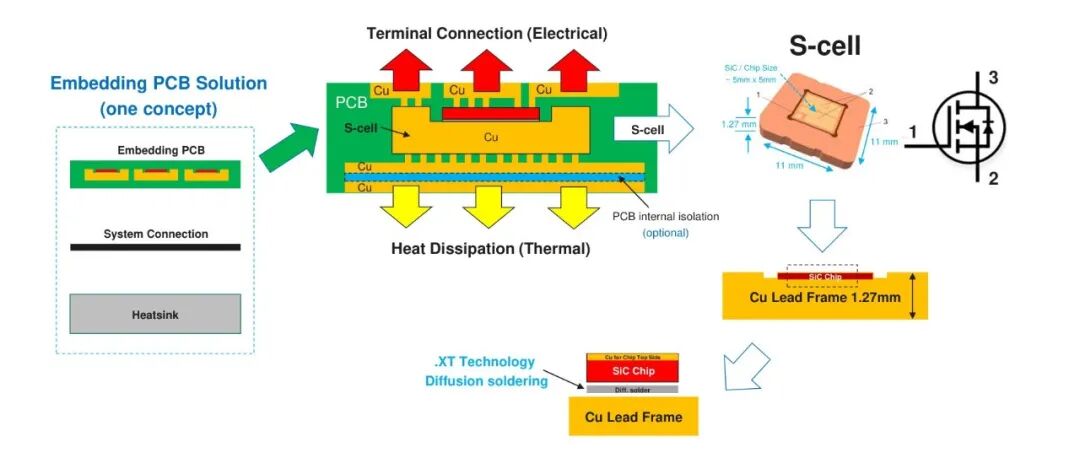

|SysPro備注：這里更適合帶著“邊界是不是被重寫了”去看，而不是只盯著封裝工藝四個字。如下面這張圖，是 "S-cell - 嵌埋式 PCB - 系統連接 - 冷卻界面"已經被放到一條連續鏈路里。也就是說，它一開始就不是一個孤立元件，而是朝著系統對象在組織。圖片來源：英飛凌 / S-cell 與嵌埋式 PCB 方案示意

1.2為什么英飛凌這套方案值得單獨拎出來講

我們之前在知識星球持續寫過不少關于PCB 封裝方案，一直關注我們的讀者對這個方向并不陌生。今天，我不計劃把這個方向從頭介紹一遍，而是把鏡頭明確聚焦于：英飛凌基于 S-cell 的嵌埋式 PCB 路線上。

為什么值得單獨拎出來講？

因為這套方案：并不是裸芯片直接進板，而是先把高壓 SiC 做成標準化、可測試、可復用的 S-cell；再進一步地把標準單元、板級互連、底部散熱、半橋功率板與系統輸出能力串成了一條線。

一句話概括：它在裸芯片和系統功率板之間，主動插入了一層更適合平臺化組織的中間顆粒度。

這一步的系統意義很大。因為一旦標準單元先成立，后面的并聯擴展、板型復用、良率前移和驗證分層就都有了抓手，這是一條真正具備系統工程全局思維的技術路線。

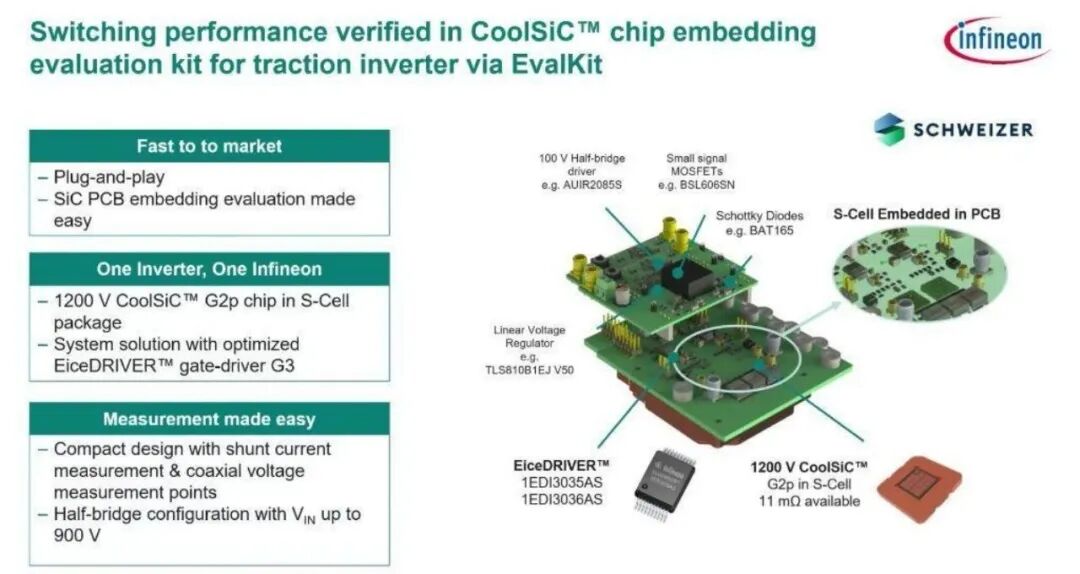

圖片來源：SysPro（示意）

公開正文 02

02 S-cell 與 6 層 PCB，真正要看哪三層關系

01中我們先把邊界問題先做了澄清。搞明白了問題是什么，后續我們才能從逆變器整個系統的視角，去看待這其中關于熱、電和系統收益的判斷。

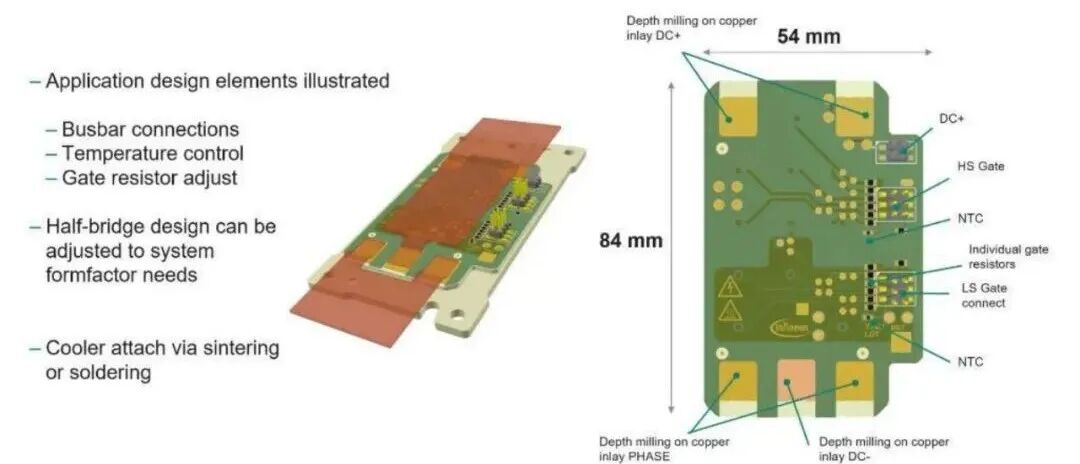

英飛凌給出的這條路線真正重要的起點是：先把高壓 SiC 做成標準化、可測試的 S-cell，再由 PCB 工藝把這些單元組織成半橋功率板。

圖片來源：英飛凌

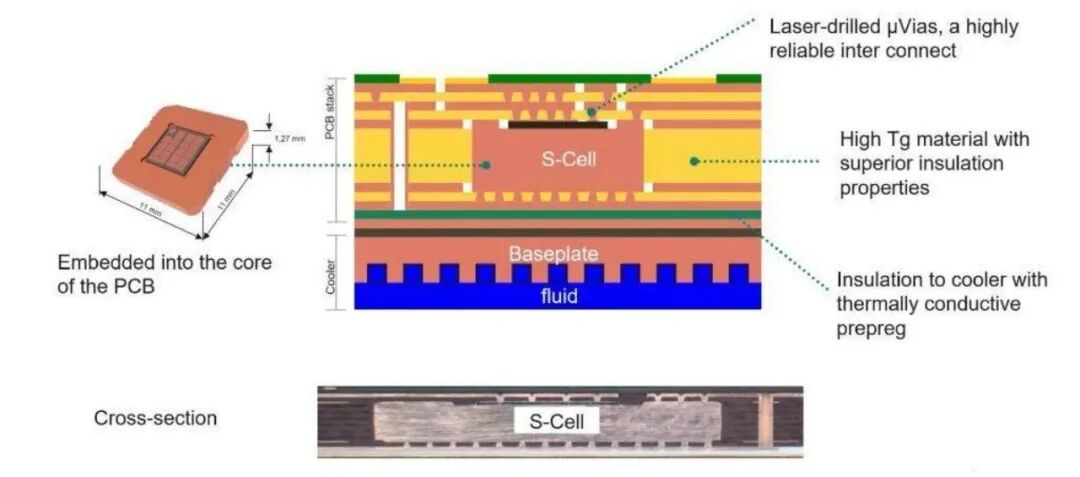

首先，從結構上看：S-cell 是11 mm × 11 mm、厚約 1.27 mm的標準高壓單元，而內部對應的是約5 mm × 5 mm的 SiC 芯片、厚銅頂部結構和擴散焊等關鍵層。

上面我們也提過，這個動作的工程意義在于：先做成標準單元，就意味著良率篩選、前置測試、后續復用和并聯擴展，都不必等到整塊功率板做完才知道結果。

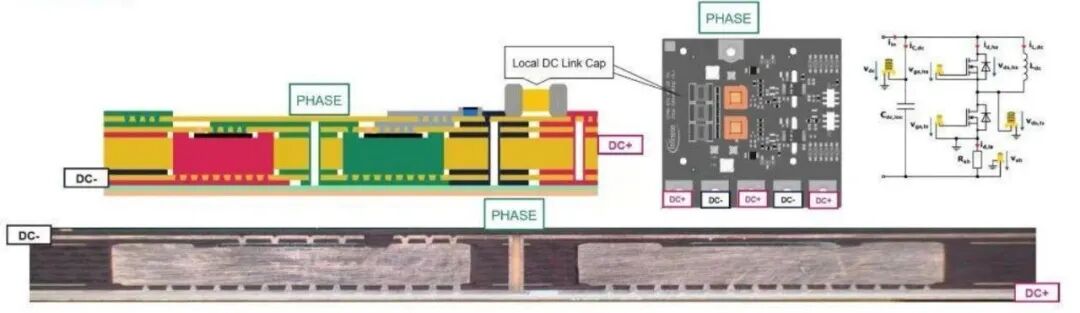

圖片來源：英飛凌 / S-cell 與 6 層 PCB 剖面示意

下面看板子。

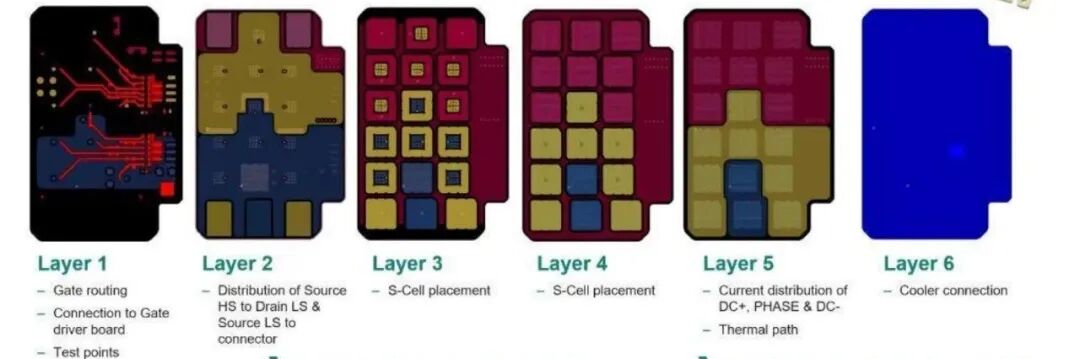

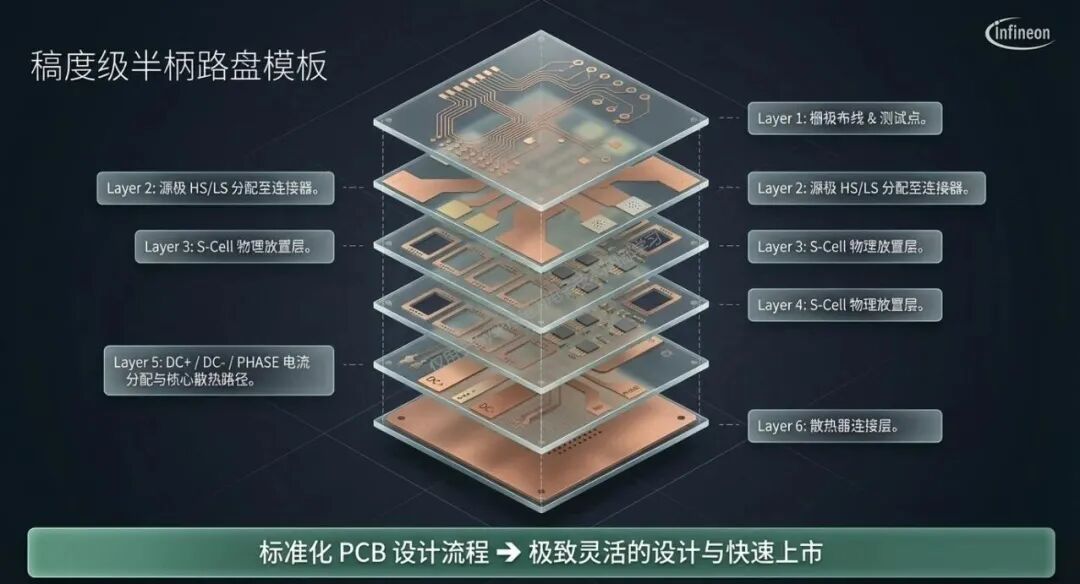

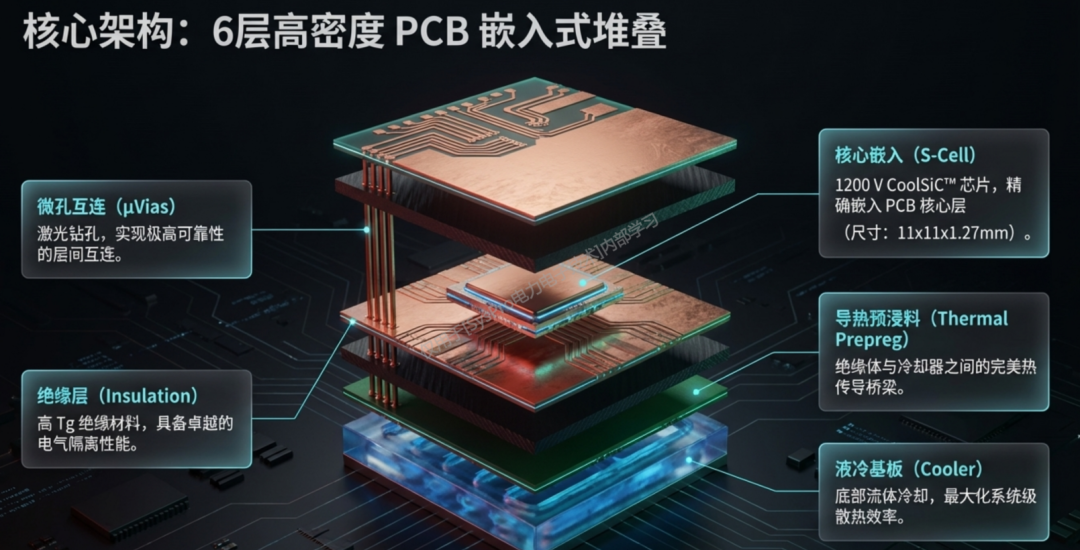

從剖面示意能看出來，這種 6 層 PCB 不是普通邏輯板的思路，而是一種典型的功率板棧疊：1）頂部厚銅要為微孔和大電流路徑服務，2）中間絕緣層要承擔高壓隔離，3）底部銅和冷卻器之間的界面要承擔主熱流輸出。

圖片來源：SysPro（示意）

這里面，我們更應該重點看三層關系：

第一層是單元層，也就是 S-cell 自身是否已經把高壓單元標準化；

第二層是棧疊層，激光微孔、厚銅、絕緣層和底部銅板怎樣構成安全可靠的主電流與主熱流通道；

第三層是接口層，也就是它如何與冷卻器、母排、門極驅動和測溫點對接。

只有把這三層一起看，后面的熱和電結果才有意義。

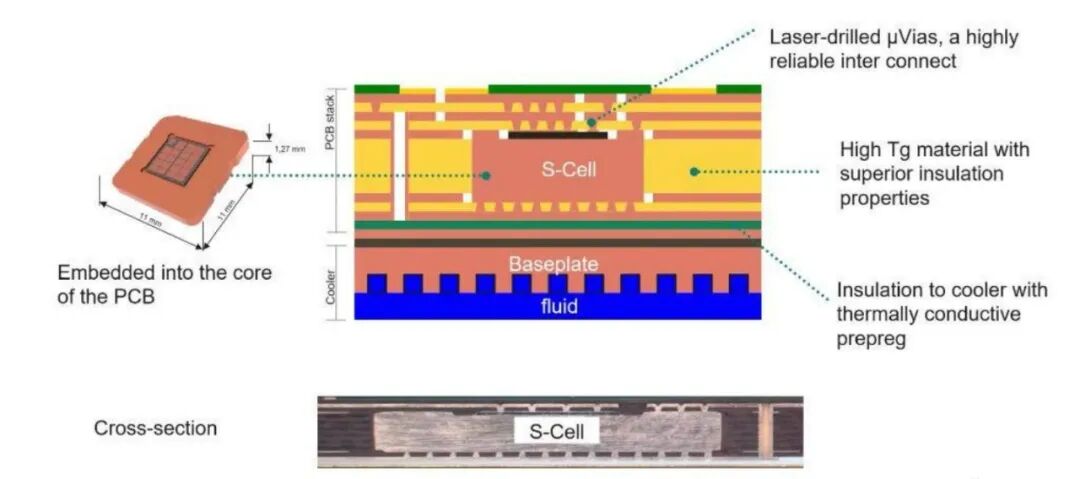

SysPro備注：上面6 層 PCB 剖面示意圖，也能看出，SiC內嵌PCB的封裝方案不是“板更復雜了”，而是“板本身已經開始承擔封裝體的角色”。圖片來源：SysPro（示意）

2.1 單元、棧疊與冷卻接口為什么必須一起看

如果只看S-cell單元，我們能看到的是前置可測、可并聯、可復用；如果只看 PCB，我們能看到的是激光微孔、厚銅和絕緣層設計；但真正決定方案能不能成立的是：S-cell 與 PCB 棧疊、以及 PCB 與冷卻器接口能不能同時成立。

這背后的原因是兩點：

1）主熱流，最終不是停在板里，而是要盡快穿過底部界面進入冷卻器；

2）主電流，也不是只在單元里閉合，而是要通過板內結構、母排連接和換流回路完成系統任務。

圖片來源：SysPro（示意）SysPro備注：以后再看類似路線時，一定要把“板級棧疊圖”和“系統接口圖”放在同一頁上看。只看其中任何一張，都會容易把真正決定成敗的那層關系漏掉

2.2 高壓隔離、厚銅、微孔與底部散熱其實是一套耦合設計

...

到這里為止，公開節選先把兩件事講清楚：

第一，這不是局部封裝升級，而是對象邊界被改寫;

第二，S-cell、6 層 PCB 與冷卻接口必須一起看。

后面的 03–08 章，我們會把熱、電、系統輸出、技術經濟和平臺導入繼續展開。

圖片來源：英飛凌
