在 PC 電源、工業電源、服務器電源等領域，1kW 級別 AC-DC 電源的設計，始終繞不開效率、成本、工藝、可靠性的四重平衡難題。

做 1kW ATX 金牌電源的工程師，90% 都遇到過這些行業痛點：實驗室樣機效率達標，量產批次良率不足 80%；SiC MOS 開機就炸，排查一周才發現是驅動保護缺失；雙面貼裝加工成本居高不下，客戶壓價后利潤空間被壓縮殆盡；LLC 動態響應不達標，反復調試仍過不了 80Plus 金牌認證。

本文將從電源拓?fù)浜诵睦碚摮霭l(fā)，拆解大功率金牌電源的設計底層難點，深度解析量產級 1kW 碳化硅 (SiC) 金牌 ATX 電源解決方案的技術實現，客觀分析方案優劣勢與落地實操要點，為電源工程師提供可復用的設計參考。

一、1kW 級別金牌 ATX 電源的核心設計理論與行業痛點

1.1 80Plus 金牌認證的核心技術門檻

80Plus 金牌是民用大功率電源的主流高端認證標準，針對 115Vac/230Vac 全輸入范圍，明確了硬性效率要求：20% 負載效率≥87%、50% 負載效率≥90%、100% 負載效率≥87%。

除此之外，認證還對輕載效率、待機功耗、多路輸出穩壓精度、紋波、負載動態響應、輸出保持時間等關鍵指標設置了嚴格邊界。對于 1kW ATX 電源而言，實現認證并落地量產，核心難點集中在 4 個維度：

全負載段效率兼顧難：重載下需降低導通損耗，輕載下需抑制開關損耗，傳統硅基方案很難在 90-264Vac 寬輸入范圍內，實現全負載段效率達標，尤其是輕載能效的一致性控制。

動態響應與穩壓精度難平衡：ATX 電源多路輸出（+12V/+5V/+3.3V 等）負載波動劇烈，傳統拓?fù)潆y以同時滿足高穩壓精度和快速動態響應，易出現電壓過沖、欠沖超標問題。

EMI 與散熱的協同設計難：大功率下開關損耗帶來的溫升，會導致散熱設計復雜、整機體積增大；而高頻化帶來的 EMI 干擾，又會增加濾波器件成本，陷入 “損耗 - 散熱 - 體積” 的惡性循環。

量產工藝與良率難控制：傳統方案多采用雙面貼裝工藝，生產流程長、SMT 良率低；同時功率器件參數離散性，易導致量產性能不達標，調試成本高、交付周期長。

1.2 碳化硅 (SiC) 在大功率 PFC 拓?fù)渲械募夹g(shù)原理與痛點解決

功率因數校正（PFC）是 AC-DC 電源前級的核心環節，對于 1kW 級別大功率電源，CCM（連續導通模式）PFC是行業主流拓?fù)?。其核心?yōu)勢是峰值電流小、電流紋波低，適配大功率場景的能效與 EMI 要求，但傳統硅基方案在該拓?fù)渲写嬖谔烊黄款i。

傳統硅基 CCM-PFC 的核心痛點

硅 MOS 體二極管反向恢復電荷大，在高頻連續導通模式下，反向恢復損耗會急劇上升。不僅直接拉低整體效率，還會產生嚴重的 EMI 干擾，直接限制了開關頻率提升與功率密度優化，也是傳統方案效率難以突破金牌認證上限的核心原因。

SiC 器件的技術優勢與落地門檻

碳化硅作為第三代寬禁帶半導體，其核心特性從根源上解決了硅基器件的痛點：

極低的開關損耗：SiC 肖特基二極管反向恢復電流幾乎為零，徹底消除了 CCM-PFC 拓?fù)渲欣m(xù)流二極管的反向恢復損耗，可將開關損耗降低 70% 以上，同時顯著改善 EMI 特性。

優異的高溫穩定性：SiC 的禁帶寬度是硅的 3 倍，擊穿場強是硅的 10 倍，結溫可穩定工作在 175℃以上，遠高于硅器件的 150℃上限，大幅降低散熱設計壓力。

更低的導通損耗：SiC 器件可實現更低的比導通電阻，相同額定參數下，芯片面積更小，導通損耗更低，重載能效優勢顯著。

需要重點說明的是，SiC 器件的量產應用存在極高門檻：SiC MOS 對驅動電路的精度、保護能力要求極高，驅動電壓不足、米勒效應、退飽和等問題，都會導致 SiC 器件幾十微秒內瞬時損壞。這也是行業內多數 SiC 電源方案僅停留在實驗室樣品階段，無法大規模量產的核心原因。

1.3 電流模式 LLC 拓?fù)涞暮诵募夹g(shù)優勢與坑點規避

LLC 諧振變換器是大功率 DC-DC 后級的主流拓?fù)?，憑借全負載段軟開關特性實現高效率，行業內分為電壓模式 LLC與電流模式 LLC兩大技術路線。

傳統電壓模式 LLC 的三大量產坑點

在大功率 ATX 電源應用中，傳統電壓模式 LLC 存在三大難以解決的行業痛點，也是工程師調試的重災區：

動態響應性能差：僅通過輸出電壓反饋調節開關頻率，諧振槽能量控制滯后，負載突變時易出現較大的電壓過沖 / 欠沖，難以滿足 ATX 電源的動態響應標準。

容性區工作炸機風險：?jiǎn)?dòng)、負載突增、輸出短路時，開關頻率易落入諧振頻率以下，進入 ZCS（零電流開關）容性區，導致橋臂 MOS 體二極管反向恢復，產生直通大電流，直接損壞功率器件。

故障限流能力弱：無逐周期限流機制，輸出短路時諧振槽電流會急劇飆升，可靠性風險高，需額外增加保護電路，拉高 BOM 成本。

電流模式 LLC 的核心技術優勢

電流模式 LLC 拓?fù)?，從控制原理上解決了上述缺陷，核心技術優勢如下：

逐周期能量精準控制：實時檢測諧振槽的電流與電壓，每周期都對諧振能量進行雙向閉環控制，反饋響應速度提升一個數量級，負載動態波動時可快速調整，大幅優化動態響應性能。

ZCS 容性區主動規避：通過實時偵測諧振槽電流極性，預判并主動調整開關時序，從根本上避免 LLC 進入容性工作區，消除橋臂直通炸機風險，提升極端工況下的可靠性。

CBC 逐波限流保護：內置逐周期電流限制功能，輸出短路時可快速將諧振電流限制在安全范圍內，無需額外增加硬件電路，即可實現可靠的故障防護。

全負載段效率優化：支持可編程的 Skip 工作模式，可靈活調節輕載下的工作邏輯，降低開關損耗，兼顧空載、輕載、重載全場景的能效表現。

1.4 大功率 ATX 電源量產的核心工藝痛點

對于電源方案而言，實驗室性能達標只是第一步，真正的核心門檻在于大規模量產的可行性，行業內普遍面臨三大工藝痛點：

貼裝工藝復雜度高：傳統大功率 ATX 電源多采用雙面 SMT 貼裝，PCB 正反面均有貼片器件，需兩次過爐，生產流程長，良率控制難度大，加工成本高。

散熱設計成本高：硅基方案損耗大，需搭配大面積散熱片、甚至強化散熱結構，不僅增加物料成本和整機體積，散熱裝配工序也會降低量產效率。

器件適配性差：不同批次功率器件的參數存在離散性，傳統固定參數的電源芯片難以適配，量產中需繁瑣的人工調試，直接拉長交付周期，增加量產成本。

二、芯茂微 1kW 碳化硅金牌 ATX 電源方案技術解析

基于上述大功率電源的設計理論與行業痛點，國內領先的 AC-DC 電源管理芯片設計企業芯茂微電子，推出了量產級 1kW 碳化硅金牌 ATX 電源解決方案。

該方案全鏈路采用芯茂微自研電源管理芯片，實現了性能、可靠性、量產性的全方位優化，實測全負載段效率遠超 80Plus 金牌標準要求，已通過行業頭部電源廠商量產驗證，SMT 量產良率穩定在 99.5% 以上。

2.1 方案核心性能實測參數

方案核心規格實測數據與 80Plus 金牌標準對比如下，所有參數均為量產樣機常溫 + 高低溫極限工況下的實測值，具備充足的性能冗余，可直接滿足 80Plus 金牌認證批量出貨要求：

2.2 方案整體拓?fù)浼軜?gòu)與核心 BOM 清單

該方案采用大功率 ATX 電源行業驗證成熟的 **“前級 CCM-PFC + 后級電流模式 LLC 諧振變換器”** 拓?fù)洌溌泛诵男酒鶠樾久⒆匝?，?shí)現了系統級的性能匹配與優化，無需復雜的數字軟件開發，工程師可直接復用設計。

方案核心鏈路芯片配置

前級 PFC 環節：LP6655 系列 133kHz CCM 模式 PFC 控制器，搭配 LP7012A SiC 專用驅動芯片 + SiC MOSFET，實現高效功率因數校正。

后級 DC-DC 環節：LP9961 系列電流模式 LLC 諧振控制器，搭配 LP3525D LLC 同步整流芯片，實現全負載段軟開關高效變換。

輔助與保護環節：LP8102 X 電容放電 + 高壓啟動芯片、LP8728A 反激輔助供電芯片、LP15R060S 反激同步整流芯片，實現低待機功耗與全工況故障保護。

方案核心 BOM 清單（可直接復用）

2.3 核心技術實現與行業痛點解決

（1）SiC PFC 環節：攻克 SiC 器件量產炸管難題

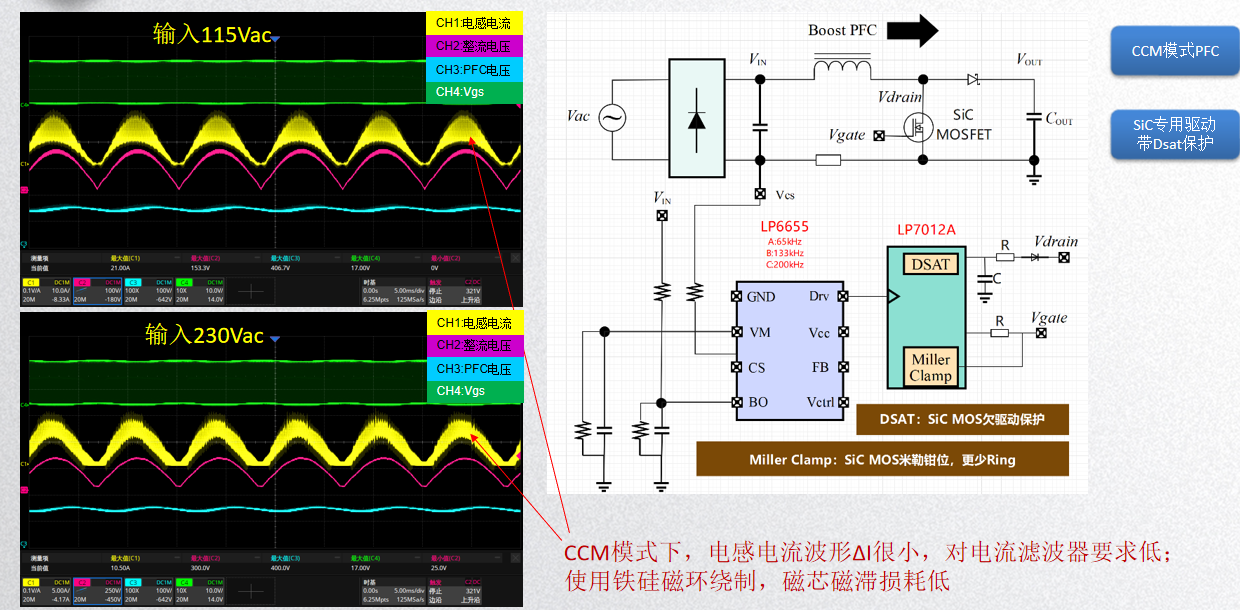

針對 SiC 器件驅動與保護的核心門檻，方案采用 **“LP6655 CCM-PFC 控制器 + LP7012A SiC 專用驅動芯片”** 的自研組合，從硬件底層解決 SiC 器件的失效風險，徹底解決行業內 SiC 量產炸管的痛點。

LP6655 CCM-PFC 控制器：專為大功率 CCM-PFC 拓?fù)湓O(shè)計，內置輸入欠壓保護、可調電感過流保護、FB 開路 / 短路保護、限功率輸出等全功能保護，支持 65kHz/133kHz/200kHz 多檔開關頻率，可完美匹配 SiC 器件的高頻工作特性，實現極低的開關損耗與高功率因數。

LP7012A SiC 專用驅動芯片：針對 SiC MOS 的應用特性深度優化，內置 1mA 精度 DSAT 退飽和保護、-1.5A 大電流米勒鉗位、CBC 逐周期過流保護、故障反饋、全局使能控制等核心功能。

其中DSAT 退飽和保護可實時監測 SiC MOS 漏源極電壓，在啟動、關機、輔源短路、Vcc 跌落等異常工況下快速封波，避免 SiC 器件退飽和損壞；

米勒鉗位功能可有效抑制米勒效應帶來的誤開通風險，減少開關振鈴，大幅降低 EMI 設計難度，EMC 一次通過率提升 80% 以上。

（2）電流模式 LLC 環節：解決動態響應與量產調試痛點

方案采用的LP9961 系列電流模式 LLC 控制器，是芯茂微經過 5 年研發、10 余版迭代、3 年以上量產驗證的成熟產品，累計服務 300 + 行業量產客戶，完美解決了傳統電壓模式 LLC 的固有缺陷。

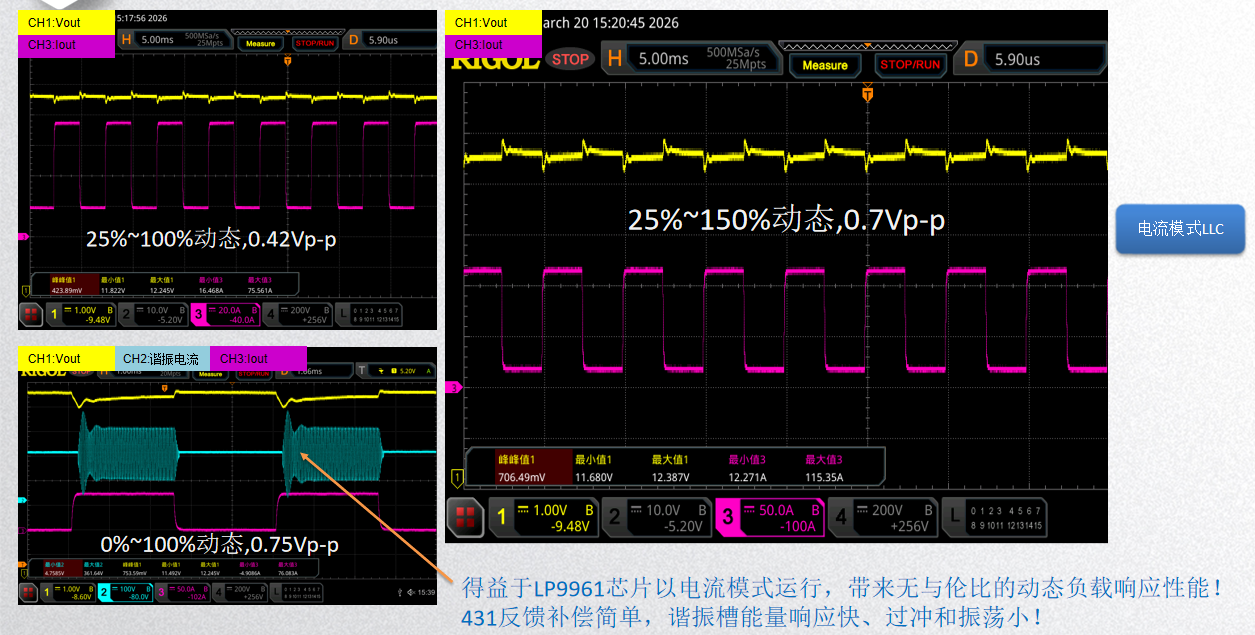

極致動態響應性能：通過諧振槽電流 / 電壓的實時雙向檢測，實現每周期能量精準控制，實測 25%~100% 負載動態跳變時，輸出電壓峰峰值僅 0.42V，遠優于 ATX 電源標準要求，同時 431 反饋補償電路設計極簡，大幅降低電源研發調試門檻。

ZCS 容性區主動規避：內置諧振電流極性偵測電路，在啟動、負載突增、輸出短路等極端工況下，主動調整開關時序，從根源上避免 LLC 進入容性工作區，消除橋臂直通損壞風險。

CBC 逐波限流保護：輸出短路時，可將諧振槽電流限制在 20A 以內，相比無 CBC 功能的方案，短路峰值電流降低 60% 以上，配合多級保護邏輯，實現可靠的故障防護。

全負載段效率優化：支持可編程 Skip 模式，可通過外置電阻調節輕載進入 Skip 模式的閾值，兼顧空載、輕載、重載全場景的能效表現，同時優化輕載輸出紋波。

OTP 離線可編程配置：內置 OTP 可編程單元，支持 100 余項參數離線燒錄修改，包括死區時間、保護閾值、頻率范圍、軟起模式等，可快速適配不同批次功率器件與客戶定制化需求，無需更換芯片型號，量產調試周期從傳統的 1-2 個月縮短至 2 周以內。

（3）輔助鏈路與量產工藝優化

低待機功耗設計：采用 LP8102 X 電容放電 + 高壓?jiǎn)?dòng)芯片，700V 耐壓，內置交流偵測與 X 電容放電功能，230Vac 輸入下待機功耗僅 40mW，優于傳統電阻放電方案；5VSB 輔助源采用 LP8728A 反激芯片 + LP15R060S 同步整流芯片，實測效率最高達 82.66%，遠超行業標準要求。

量產工藝極致簡化：所有貼片器件全部布局在 PCB 正面，背面無貼片元件，僅需一次 SMT 過爐即可完成貼裝，大幅簡化生產流程，加工成本降低 30% 以上，SMT 良率穩定在 99.5% 以上；得益于 SiC 方案的低損耗特性，散熱結構設計極簡，無需復雜散熱片與裝配工序，進一步降低物料與人工成本。

2.4 方案 PCB Layout 黃金規則與量產調試要點

PCB Layout 核心設計規則（可直接落地）

針對 SiC 電源高頻、高 di/dt 的特性，方案總結了可直接復用的 Layout 黃金規則，解決 EMI、驅動干擾、散熱等量產常見問題：

驅動環路最小化：SiC MOS 驅動回路走線長度控制在 5mm 以內，驅動線寬≥20mil，緊鄰功率地鋪銅，減少驅動環路面積，避免米勒效應誤開通。

地平面分割設計：IC 信號地與功率地嚴格分開，單點匯流，功率地采用大面積鋪銅，信號地采用獨立鋪銅，避免功率地的高頻干擾串入信號回路。

采樣電路抗干擾設計：電流采樣霍爾靠近 PFC/LLC 主控芯片擺放，采樣線采用差分走線，上方不走功率線，遠離高頻開關節點，避免采樣信號被干擾。

散熱路徑優化：SiC MOS、LLC 功率管的散熱焊盤采用多過孔設計，過孔數量≥12 個，孔徑 0.3mm，直接連接到背面散熱銅皮，降低熱阻，優化溫升表現。

高頻節點屏蔽：PFC 開關節點、LLC 橋臂中點等高頻強干擾節點，走線長度盡可能短，周圍用地銅包裹，減少 EMI 輻射。

量產調試關鍵步驟（避坑指南）

調試順序：先調試輔助電源，再調試 PFC 環節，最后調試 LLC 環節，嚴禁整機上電一次性調試，避免功率器件損壞。

PFC 調試要點：先空載上電，驗證 PFC 芯片驅動與供電正常，再逐步帶載，調試環路補償參數，確保全負載段功率因數≥0.99，無音頻噪聲。

LLC 調試要點：先通過脫機燒錄器配置 LLC 芯片基礎參數，軟起時間設置≥500ms，避免啟動沖擊；再調試諧振槽參數，確保全負載段工作在 ZVS 區域，最后調試動態響應補償參數。

80Plus 認證調試：重點優化 20% 輕載與 100% 重載效率，輕載通過調整 LLC Skip 模式閾值優化效率，重載通過優化同步整流驅動電壓降低導通損耗。

三、方案橫向?qū)Ρ扰c優劣勢客觀分析

3.1 與傳統硅基 1kW 80Plus 金牌 ATX 方案深度對比

3.2 與同級別 1kW GaN 圖騰柱方案客觀對比

3.3 方案客觀優劣勢總結

核心優勢

性能全面超越金牌標準：全負載段效率、穩壓精度、紋波、動態響應等關鍵指標表現優異，具備充足的量產性能冗余，可直接通過 80Plus 金牌認證批量出貨。

徹底解決 SiC 量產痛點：從硬件底層解決了 SiC 器件的量產應用難題，專用驅動芯片的全功能保護，大幅降低了 SiC 方案的應用門檻與炸機風險。

LLC 拓?fù)涑墒炜煽浚撼墒斓碾娏髂Ｊ?LLC 拓?fù)洌昝澜鉀Q了傳統 LLC 的動態響應與可靠性痛點，同時 OTP 可編程特性大幅降低了量產調試難度。

量產工藝極致優化：?jiǎn)蚊尜N裝、簡化的散熱設計，大幅降低了生產門檻與綜合成本，量產良率穩定，適合大規模落地。

全鏈路國產自研：全鏈路核心芯片均為芯茂微自研，擁有完整自主知識產權，企業具備從芯片設計、封裝測試到方案開發的全鏈條能力，自有車規級封測廠可保障芯片批次參數一致性偏差控制在 ±2% 以內，供應鏈穩定，完美適配國產替代需求。

客觀不足

峰值效率略低于 GaN 圖騰柱方案，在追求極致效率、極致功率密度的超高端定制化電源場景中，競爭力稍弱。

方案基于 ATX 多路輸出場景優化，在單路輸出的大功率充電器、儲能等場景，需針對性調整拓?fù)渑渲?，無法直接復用。

SiC 器件成本雖持續下探，但相比傳統硅 MOS 仍有一定差距，在極致低成本的白牌電源市場，價格敏感度較高。

四、方案適用場景與行業價值

該方案基于成熟的拓?fù)浼軜?gòu)與全自研芯片體系，具備極強的通用性與量產性，核心適用場景包括：

高性能 PC ATX 電源、全模組電競電源

工業控制電源、儀器儀表專用電源

中功率服務器電源、通信基站輔助電源

LED 大功率驅動電源、安防監控電源

新能源配套輔助電源等

從行業價值來看，該方案不僅實現了國產電源管理芯片在大功率 SiC 金牌電源領域的量產突破，更通過系統級的設計優化，解決了 SiC 方案 “實驗室易做、量產難落地” 的行業痛點，為電源行業提供了一套高性能、低成本、易量產的國產解決方案。

大功率 AC-DC 電源的設計，本質是效率、成本、可靠性、量產性的四重平衡。寬禁帶半導體為大功率電源的能效升級帶來了全新可能，而只有解決了驅動保護、拓?fù)鋬?yōu)化、量產工藝等核心問題，才能真正實現從實驗室樣品到大規模量產的跨越。芯茂微這套 1kW 碳化硅金牌 ATX 電源方案，從底層理論出發，通過自研芯片與系統級優化，為行業提供了一套可落地、可復制的量產級參考，也為國產電源管理芯片的高端化發展提供了實踐樣本。
