在 4G 和 5G 網絡不斷演進的過程中，蜂窩移動通信已經在城市和主要交通區域?qū)崿F(xiàn)了高密度覆蓋，但從網絡形態來看，傳統蜂窩網絡仍然高度依賴地面基礎設施。基站需要“貼地部署”，并依賴光纖、電力和傳輸網絡進行互聯，這種架構決定了其在部分場景下面臨天然的覆蓋限制。

在海洋、沙漠、高原和山區等廣域或偏遠區域，由于人口密度低、建設和維護成本高，地面基站難以規模化部署，網絡覆蓋往往不連續，甚至長期缺失。同時，在自然災害或突發事故場景下，地面通信設施可能受損，導致網絡可用性顯著下降，而此類場景恰恰對通信的可靠性和可達性提出了更高要求。

另一方面，車聯網、航空通信、海事通信以及全球物流等新興應用，對通信覆蓋的訴求正在從“局部連續”轉向“全球可達”。跨洋航行的船舶、飛行中的航空器，以及行駛在偏遠地區的車輛，都希望能夠接入與地面蜂窩網絡一致的通信體系，實現統一的接入、管理和業務承載。僅依賴地面蜂窩網絡，已難以滿足這些應用的長期發展需求。

非地面網絡NTN助力全球覆蓋示意圖

在此背景下，3GPP并未選擇構建一套割裂的衛星通信標準，而是在現有 LTE 和 NR 技術框架內引入非地面網絡（Non-Terrestrial Network，NTN），通過衛星或高空平臺擴展蜂窩網絡的覆蓋范圍。NTN 的目標并非取代地面網絡，而是在保持蜂窩協議體系一致性的前提下，突破傳統“貼地部署”的物理限制，將通信能力延伸至空中和近地空間。

一、NTN定義

NTN (Non-Terrestrial Network)是指由 3GPP 定義的，利用非地面飛行載體（如衛星、高空平臺 HAPS）作為中繼或基站，向用戶終端（UE）提供蜂窩通信接入能力的網絡形態。這些非地面平臺通常包括近地軌道（LEO）、中地軌道（MEO）和地球同步軌道（GEO）衛星，以及高空平臺系統（HAPS），下表也詳細列出了各平臺高度范圍和覆蓋范圍等。

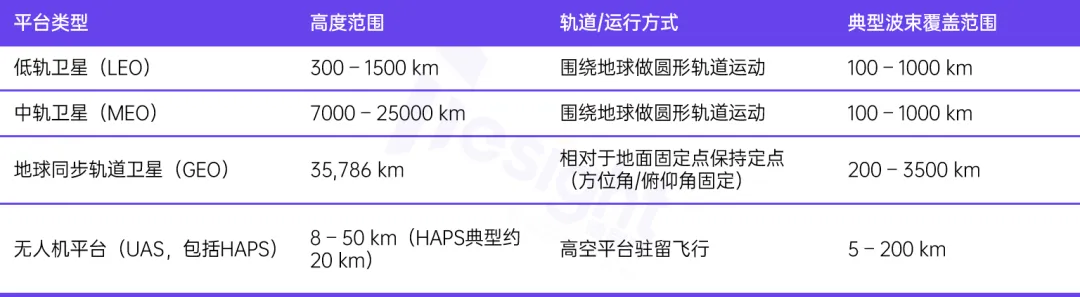

NTN各平臺對比

與傳統衛星通信不同，NTN 并未引入獨立的通信協議，而是基于 3GPP 蜂窩體系進行適配和增強。終端在 NTN 場景下，仍按照 LTE 或 NR 協議完成接入、注冊和業務建立，只是無線鏈路由非地面平臺承載?？傮w而言，NTN核心目標是在保持LTE和NR協議體系不變的前提下，擴展蜂窩網絡的覆蓋范圍。

二、NTN發展歷程

NTN的發展并非一蹴而就，而是伴隨著5G標準的迭代演進，經歷了從基礎理論研究到大規模商用增強的過程。

1.Rel-15 & Rel-16：可行性研究與拓荒（2017 - 2020）：

Rel-15： 重點研究了 NTN 的部署場景和信道模型（TR 38.811）。明確了衛星軌道（LEO/GEO/HAPS）、頻率（S/L 頻段和 Ka 頻段）以及星地間的物理信號衰減模型。

Rel-16： 開展了關鍵技術方案研究（TR 38.821）。得出的核心結論是：5G NR 協議架構可以支持衛星接入，但必須針對巨大的傳播延遲和多普勒頻移進行特定優化。

2.Rel-17：NTN 的正式商用元年（2022）：這是 NTN 最具里程碑意義的版本，第一次正式將衛星納入5G標準體系。其中，IoT-NTN分支基于NB-IoT和eMTC協議，主要服務于資產追蹤、農業監測等窄帶物聯網場景。而NR-NTN分支基于 5G NR協議，支持智能手機直連衛星，開啟了“手持設備直連衛星”的時代。

3.Rel-18：5G-Advanced 的性能飛躍（2024）：作為 5G-Advanced 的首個版本，Rel-18 對 NTN 進行了深度補強。主要包括：

覆蓋增強：針對手持終端天線增益小（-5.5 dBi）的現實挑戰，引入了上行鏈路重復傳輸（Repetitions）等技術，顯著提升了偏遠地區的連接成功率。

移動性優化：針對LEO衛星波束飛速移動的問題，優化了無縫切換流程，減少了通話和數據傳輸過程中的中斷時間。

頻譜擴展：開始探討10GHz以上（如 Ka 頻段）的 NTN 接入，為更高的傳輸速率鋪路。

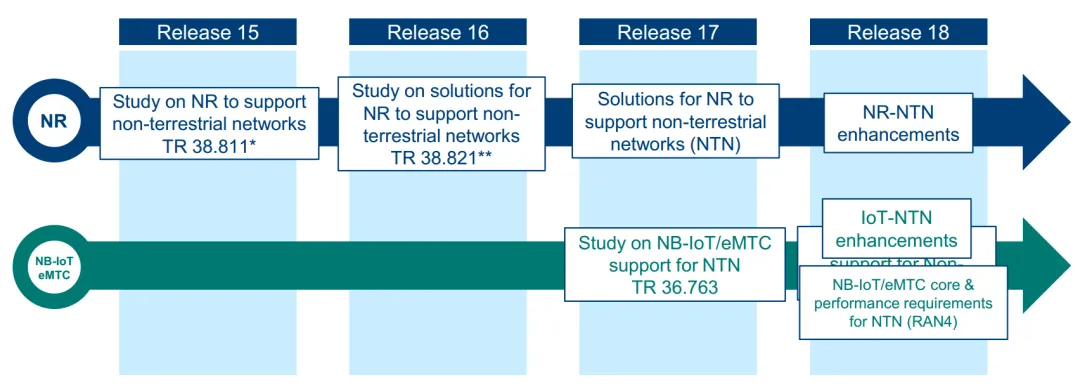

NTN發展歷程

三、NTN經典系統結構

NTN的典型架構主要由以下四個核心要素組成，分別是空間段（Space Segment）、地面段（Ground Segment）、用戶終端（User Segment）以及核心網（可歸類為地面段）。其中：

空間段（Space Segment）：位于圖片上方，通過LEO、GEO等衛星和HAPS（如飛艇）在各自軌道/高度上分布，構建中繼/轉發節點。

地面段（Ground Segment）及核心網：位于圖片左下方，主要由擁有巨大天線的地面站（又稱為信關站），其作用是充當NTN和現有地面網絡（如互聯網）之間的橋梁，負責衛星與地面核心網之間的連接。

用戶終端（User Segment）：位于圖片右下方，用戶設備可能是普通的智能手機（如具備衛星通信功能的手機），也可能是安裝在車輛、船舶或飛機上的終端。其不僅是信息的收發者，更是復雜空間信道的動態補償節點。

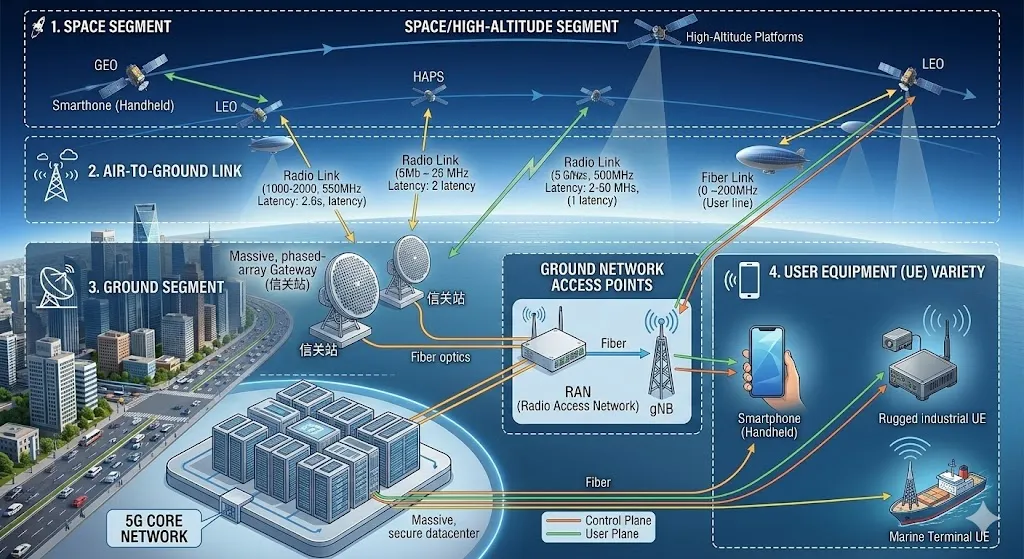

NTN典型系統架構

NTN在技術實現上，目前主要分為兩大方向，分別是透明轉發 (Transparent Payloads)和再生處理 (Regenerative Payloads)，這也是3GPP Release 17中推薦的兩種架構。

其中，透明轉發模式如下圖所示。在該模式下，衛星就像一面“空中反射鏡”。它不對地面發送的無線信號進行任何解調或解碼，僅僅進行射頻變頻和信號放大。例如，UE發出的5G信號到達衛星后，衛星將其頻率轉換（例如從用戶鏈路的 L/S 頻段轉為饋電鏈路的 Ka 頻段），然后原封不動地轉發給地面的信關站（Gateway），完整的gNB部署在地面站上。這種模式的優點是衛星設計簡單、成本低，技術成熟度高，且能兼容多種通信協議。相反地，當信號經歷“地面-衛星-地面”的雙倍延遲，系統整體延遲較高，且衛星覆蓋區域內的干擾無法在軌濾除。

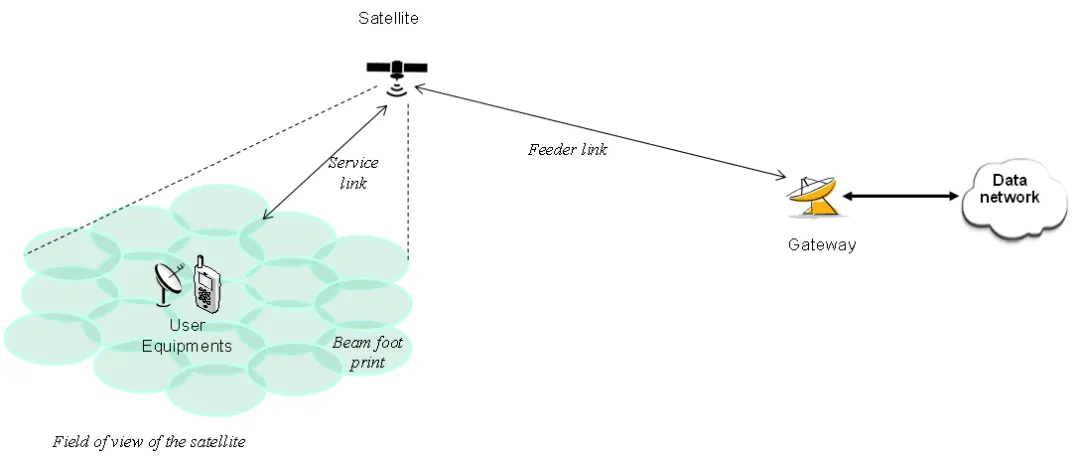

3GPP定義下基于透明轉發的模式

另一種模式是再生處理模式，如下圖所示。在該模式下，衛星化身為“空中基站”，它具備完整的數字處理能力，能夠?qū)邮盏降男盘?hào)進行解調、解碼、交換和重新編碼。衛星可以直接在軌道上處理UE的請求，可以將其視為集成了全部或部分gNB功能的節點。如果兩個UE都在同一顆衛星覆蓋下，數據甚至可以直接在空中完成交換，無需回到地面站。這種模式的優點是顯著降低端到端時延，減輕了對地面信關站的實時依賴。相反地，該模式對衛星的算力、功耗和散熱要求極高，單顆衛星的造價和技術復雜度大幅提升。

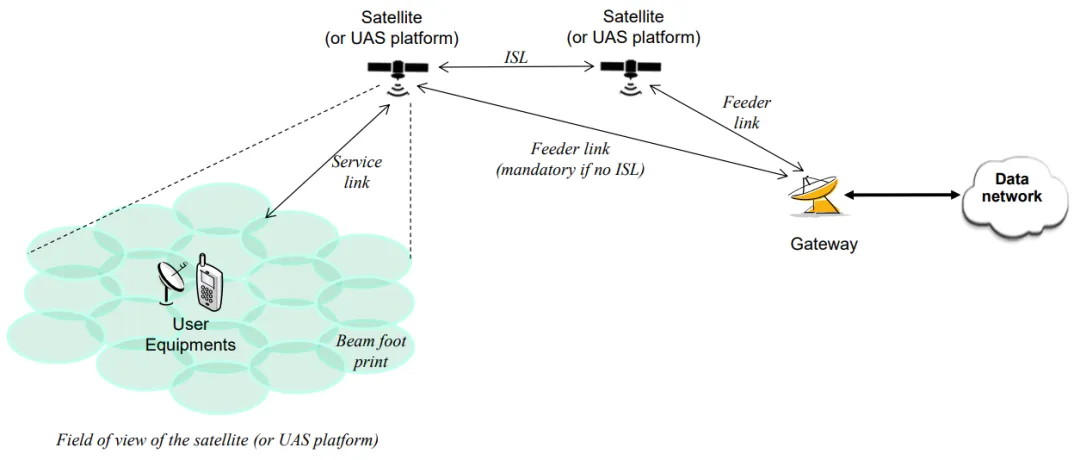

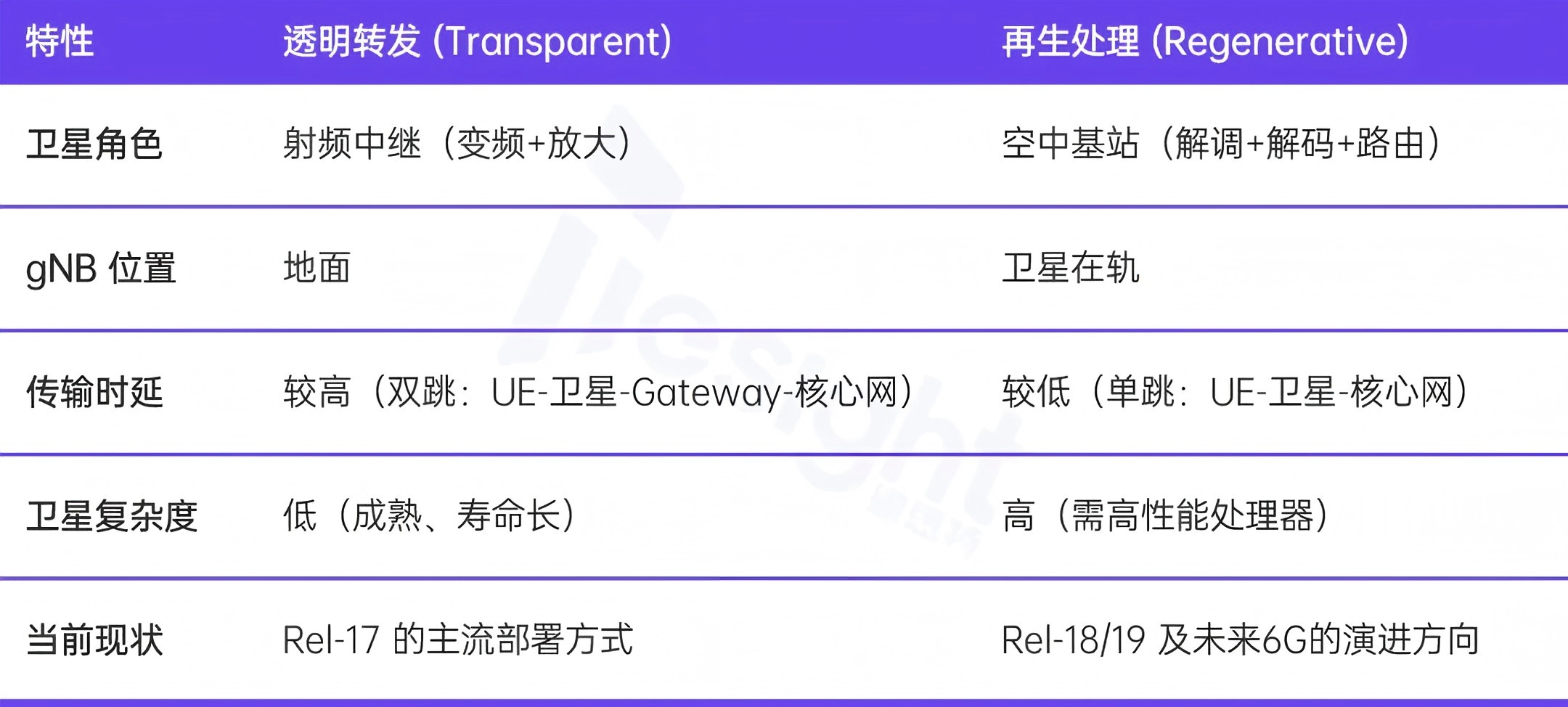

3GPP定義下基于再生處理的模式 透明轉發與再生處理的對比

四、NTN頻段

頻段（Spectrum）是決定業務場景和終端形態的基礎。NTN 的頻段劃分遵循了 “不同頻率服務不同終端” 的原則，目前主要集中在FR1（Sub-6GHz）和FR2（毫米波）兩個范圍。

在Rel-17中，3GPP優先定義了兩個位于 Sub-6GHz 的頻段。其中，n256頻段屬于S波段，這是目前NTN最核心的頻段，全球兼容性好，是手機直連衛星（NR-NTN）的首選。n255頻段屬于L波段，頻率更低，傳播損耗更小，廣泛用于 IoT-NTN（窄帶物聯網衛星通信）。

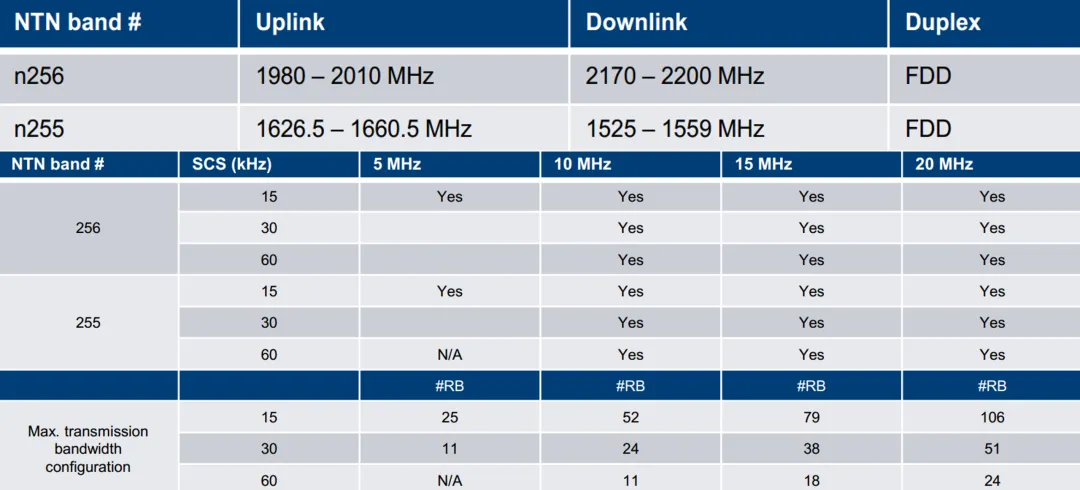

3GPP Rel-17 定義的NTN頻段

隨著Rel-18 (5G-Advanced)的推進，為了追求更高的傳輸速率，NTN 開始向高頻段挺進，如下圖所示。n510、n511、n512頻段均屬于Ka波段，帶寬極大，但對天線要求很高，主要用于VSAT（小型衛星地面站），例如安裝在飛機、輪船或遠洋貨車上的寬帶終端，提供類似光纖的衛星互聯網體驗。

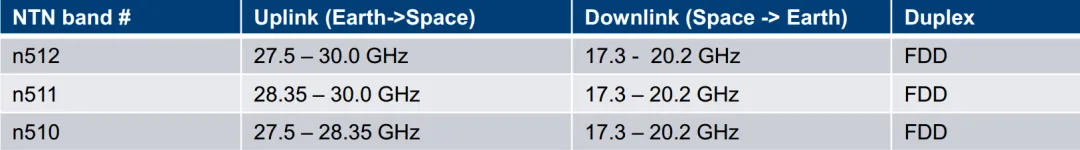

3GPP Rel-18 定義的NTN頻段

在Rel-19的演進中，Ku波段的引入是 NTN 向更廣泛商業化邁進的重要標志。在傳統的衛星通信領域，Ku波段一直是廣播電視和衛星互聯網的“主力軍”。3GPP 在 Rel-19中正式探討并引入Ku頻段支持，主要是為了填補L/S 頻段（窄帶/手機直連）與Ka頻段（超寬帶/專業終端）之間的空白。

在 Rel-19 的規劃中，Ku 波段主要面向VSAT和移動平臺，例如：

消費級衛星寬帶： 偏遠地區的家庭寬帶接入。

機載/海事中速率業務： 為中小型船舶或私人飛機提供穩定的互聯網連接。

應急保障： 災區快速部署的通信中繼車。

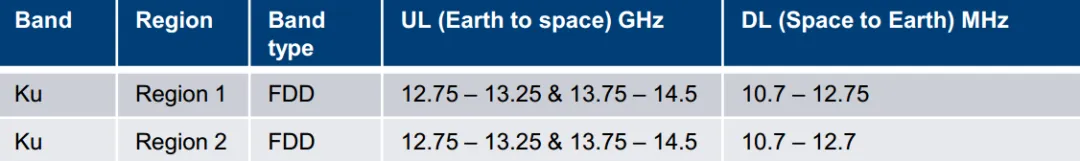

3GPP Rel-19 定義的NTN頻段

五、NTN面臨的核心挑戰

盡管 NTN 成功將 5G 協議擴展至空間，但極端的空間環境與地面蜂窩信道存在巨大差異。要實現穩定通信，必須克服以下物理挑戰：

1.超大往返時延（RTT）

在地面網絡中，信號傳輸時延通常在微秒級別，但在NTN中，空間距離跨度巨大。例如，LEO衛星（軌道高度600km）的單向時延約2ms - 4ms，而GEO衛星（軌道高度約36000km）的單向時延則高達120ms以上，導致RTT達到500ms甚至更高。

因此，這種超長時延會直接導致3GPP傳統的混合自動重傳（HARQ）機制失效。由于發送端在收到反饋（ACK/NACK）前需要等待極長時間，會導致傳輸停止。因此，NTN必須引入HARQ進程擴展或禁用HARQ反饋等機制來維持?jǐn)?shù)據吞吐量。

2.超大多普勒頻移

多普勒頻移源于衛星與地面終端之間劇烈的相對運動。對于LEO衛星而言，其飛行速度高達7.5km/s，產生的多普勒頻移可達數百kHz。

如此巨大的頻率偏差超出了傳統蜂窩基站的補償能力。若不進行處理，信號將無法被解調，甚至?xí)?dǎo)致嚴重的間載波干擾（ICI）。NTN 要求終端必須具備“預補償”能力，即通過 GNSS 位置信息預先調整發射頻率，以確保信號到達衛星時能落在預定的頻率窗口內。

3.鏈路不穩定與高路徑損耗

星地鏈路面臨著比地面網絡更嚴苛的信號衰減環境。

自由空間損耗： 信號在跨越數千公里的傳播過程中，能量衰減遵循平方反比定律，這對手機這種小功率終端的上行鏈路提出了巨大考驗。

環境因素影響： 信號穿透大氣層時會受到電離層閃爍的影響；而在高頻段（如 Ku、Ka 頻段），降雨衰減尤為明顯，會導致鏈路質量在惡劣天氣下迅速下降。

動態遮擋： 衛星的快速移動意味著路徑上的建筑物、樹木或地形遮擋處于動態變化中，這要求網絡必須具備極強的魯棒性波束管理和快速重連能力。

六、總結

非地面網絡（NTN）的引入，標志著移動通信體系從傳統的“地面平面覆蓋”逐步邁向“空天地一體化的立體覆蓋”階段。通過將3GPP協議體系擴展至衛星與高空平臺，NTN不僅填補了地面蜂窩網絡在海洋、荒漠、山區等場景中的覆蓋空白，更依托統一標準架構，實現了星地網絡在接入層與核心網層面的協同融合，顯著降低了系統集成與終端適配的復雜度。

展望未來，隨著Rel-20及6G關鍵技術研究的持續推進，NTN將朝著更加智能化與融合化方向演進：：

天地一體化深度融合： 未來6G網絡將以統一架構為基礎，實現空、天、地多維網絡資源的統一編排與調度。終端將根據業務需求與鏈路條件，在地面基站與衛星鏈路之間實現動態、無縫切換，真正形成全域覆蓋能力。

星間鏈路（ISL）與星上處理： 隨著再生式載荷（Regenerative Payload）的普及，衛星將具備更強的星上處理與路由能力，并通過星間鏈路構建空間骨干網。這種架構將減少對地面網關的依賴，有效降低端到端時延并提升網絡彈性。

多頻段協同與分層覆蓋體系： L、S頻段將側重廣域覆蓋與低功耗物聯網接入，Ku、Ka等高頻段則承擔高速寬帶業務傳輸。多頻段協同將構建分層覆蓋體系，在保證覆蓋廣度的同時滿足超大規模窄帶連接與高吞吐業務的雙重需求。

總體而言，NTN的發展不僅是對地面蜂窩網絡能力的補充，更是未來6G網絡形態演進的重要組成部分，其核心價值在于構建真正“全域可達”的移動通信基礎設施。
