測試儀行業面臨的一個挑戰是，如何在不顯著增加測試儀時間、尺寸或成本的情況下，滿足對大量測試通道的需求。盡管半導體測試儀（也稱為自動測試器件(ATE)）種類繁多，但在大多數測試儀都包含三種主要卡：電壓或電流測量卡（V/I 卡）、引腳電子卡（PE 卡）和器件電源卡（DPS 卡）。本篇重點介紹 ATE 系統中這三種卡的架構和功能。

電壓或電流測量卡功能

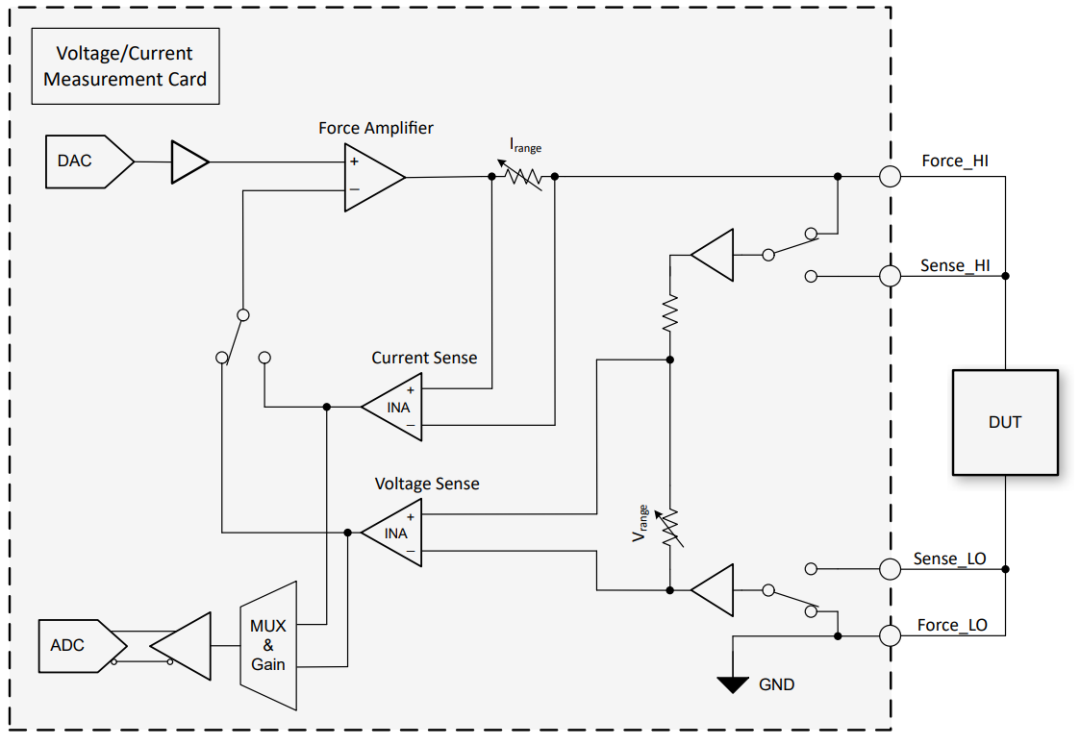

圖 1. 電壓或電流 (V/I) 測量卡方框圖

電壓或電流 (V/I) 測量卡通常是測試儀上最精確的卡，用于評估被測器件 (DUT) 引腳的精確直流特性。

該卡上的所有或部分元件可以集成到單個芯片中，也可以分立實現。集成芯片稱為參數測量單元 (PMU) 芯片，如TSMU818A030，它是一款8 通道、18 位、30V、100mA 輸出、高電容驅動的 PMU。一塊 V/I 卡可以有多條通道來測試 DUT 上的引腳，而一臺測試儀可以有多塊 V/I 卡。V/I 卡能夠強制向 DUT 施加穩定的電壓或電流源，選擇合適的放大器對于驗證精度可靠性至關重要。該卡上的 ADC 以電流或電壓測量的形式傳感來自 DUT 的電氣響應，以評估 DUT 并確定其特性。

PMU 通常有四個運算象限，如下所示：

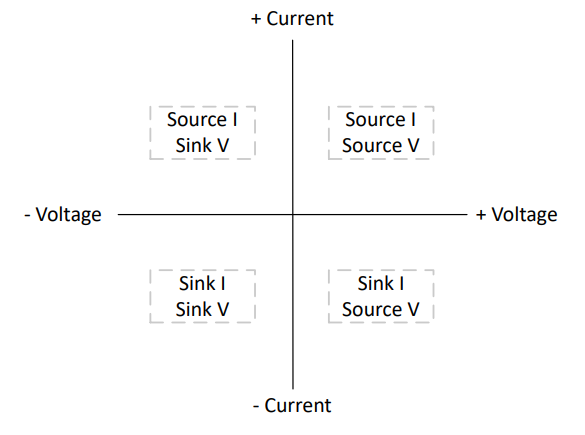

圖 2. PMU 四個運算象限

PMU 支持以下模式：強制電壓 (FV)、強制電流 (FI)、測量電壓 (MV) 和測量電流 (MI)。強制電壓和電流電平由精密 DAC 和量程設定電阻器設置，通常使用數字接口進行設置。DAC 與量程設定電阻器的組合使 V/I 卡能夠在強制施加電壓與電流時實現精確控制。

精密 ADC 將 PMU 的模擬測量輸出數字化，以確保 DUT 符合預期的器件直流規格。為了正確測量 PMU 的傳感輸出，ADC 必須具有足夠的輸入范圍和性能，例如與 PMU 相比具有相同或更好的分辨率或 INL。ADS9813是一款18 位、8 通道、2MSPS/CH、同步采樣 ADC，總未調整誤差 (TUE) 為 0.001%，非常適合此應用。

電壓或電流測量卡架構

模擬控制環路可確保使用精密 DAC 和強制放大器的強制電壓或電流穩定且精確。強制施加電流時，使用可編程電壓鉗位以防止電壓瞬變；強制施加電壓時，則使用可編程電流鉗位以防止電流瞬變。強制電壓或電流通過可變量程設定的分流電阻器進行測量。然后，儀表放大器 (INA)會放大分流電阻器上的壓降，此傳感輸出用于完成模擬控制環路。

如需進一步監測，精密 ADC 還可測量電壓或電流傳感輸出。電壓或電流傳感測量值可以多路復用到同一個 ADC輸入通道，也可以將測量值路由到單獨的 ADC 輸入通道。如果使用多路復用器，則 ADC 需要足夠的帶寬，才能在多路復用器輸出切換時準確捕獲 PMU 傳感信號的變化。

ADS9813是 ADC 的理想選擇，其寬帶寬輸入高達400kHz。ADS9813 的高通道密度支持更多 PMU 單元并行運行，從而減少測試時間和成本。ADS9813 能夠同時對輸入信號進行采樣，這在測量對順序采樣引起的輸入通道間相位延遲敏感時非常有用。ADS9813 器件的完整集成模擬前端具有過壓輸入鉗位、1MΩ 輸入阻抗、獨立的可編程增益放大器 (PGA)、可編程低通濾波器 (LPF) 和ADC 輸入驅動器。該 ADC 還具有低漂移精密基準，以及用作外部基準的集成式輸入緩沖器。這些特性減小了 V/I卡等半導體測試儀卡上的信號鏈尺寸，而缺少額外的外部元件降低了 PMU 輸出和 ADC 輸入之間的誤差貢獻。

為提高精度，該卡的 PMU 和 ADC 部分需要共享一個通用基準電壓。共享基準電壓意味著 PMU 基準路徑中的噪聲會反映在 ADC 基準路徑中，從而抵消噪聲。該卡上各種元件（如 DAC 和 ADC）的輸入、輸出和 IO 電平通常使用 FPGA 或 ASIC 進行配置和評估。因此，這些元件的接口必須與 FPGA 或 ASIC 兼容。

器件電源卡功能

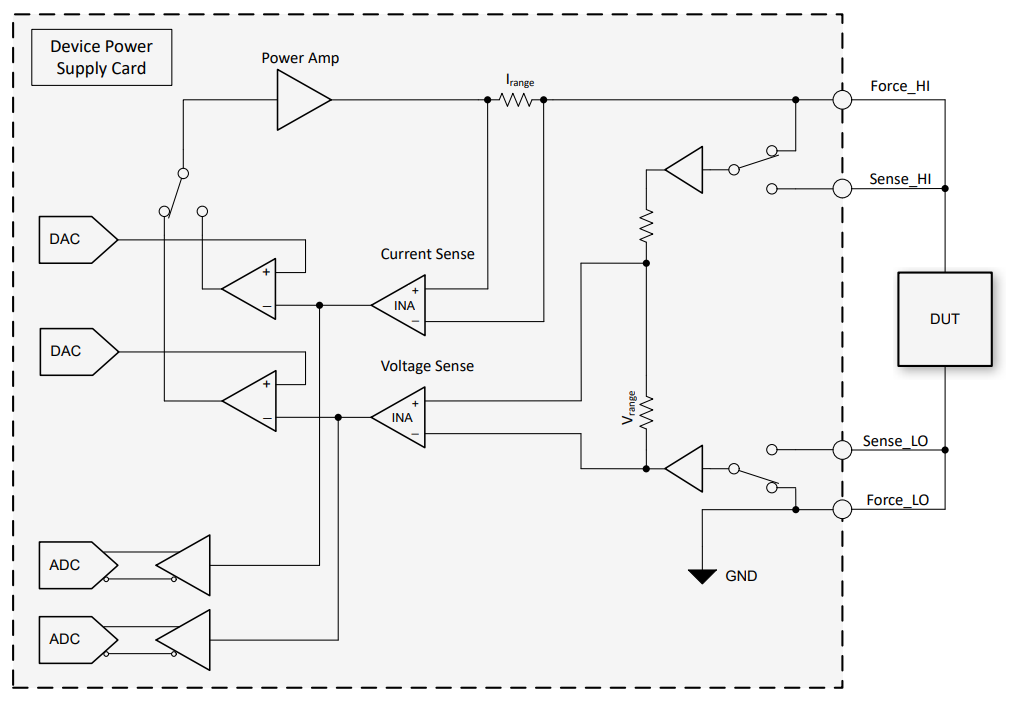

圖 3. 器件電源 (DPS) 卡方框圖

器件電源 (DPS) 卡與 V/I 卡類似，但 DPS 卡能夠?yàn)樨?fù)載電容較大（例如 10μF 或更高）的 DUT 驅動更高的電流。DPS 卡是一種專用電源，可為 DUT 電源引腳提供必要的電壓。

DPS 卡有兩條連接到 DUT 的線路：一條強制線路，用于供電；一條傳感線路，用于監測供電。DPS 卡可以在兩種不同的模式下運行：強制電壓 (FV) 和強制電流 (FI)。在 FI 中，DPS 充當 DUT 的電流源，饋送電流直至達到所需的電壓電平。通常，具有內置的可編程安全限值，能夠在電壓超過設定值時鉗制電壓。這樣可在達不到所需電壓水平時防止損壞 DUT。在 FV 中，DPS 用作 DUT 的電壓源。與 FI 類似，DPS 卡通常內置可編程的安全限值，確保電流不超過特定的限值并可能損壞DUT。

器件電源卡架構

目前使用的大多數 DPS 卡都使用模擬控制環路來控制電壓和電流。但是，由于模擬控制環路需要針對各種復雜負載進行補償，因此模擬控制環路通常存在較長趨穩時間或信號振鈴的問題。數字控制環路可用于緩解這些問題。

DPS 卡中的典型模擬控制環路包括以下元件，如器件電源 (DPS) 卡方框圖中所示：精密 DAC 可驅動控制環路，強制實施電流和電壓的直流電平。DAC 需要具有低噪聲、低漂移和快速趨穩時間，以便保持精確、快速的環路響應時間。德州儀器 (TI) 的 DAC11001B 通常用于此應用。環路內有一個開關，可以從 FV 更改為 FI。系統中存在一個放大器，用于強制實施電流和電壓，然后通過 ADC 讀取。系統中存在的 ADC 不在環路中，僅用于對傳感路徑進行精密測量。ADC 測量環路外部的電壓和電流，以向處理器報告狀態。ADC 需要具有高分辨率、高直流精度和低漂移的特性，如 ADS8598H（18 位、8 通道、500kSPS/CH、同步采樣 ADC，典型 INL 為 ±2.0 LSB）和下一代 ADS9813。

引腳電子卡功能

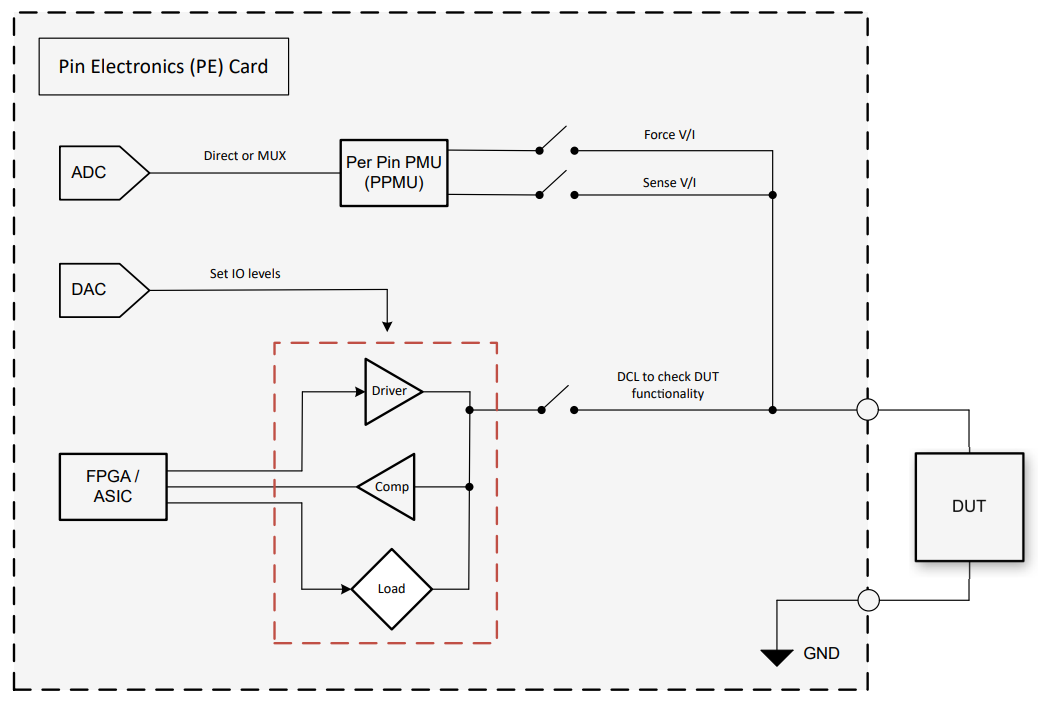

圖 4. 引腳電子 (PE) 卡方框圖

引腳電子 (PE) 卡可對 DUT 的引腳執行各種基本功能測試。在所有三種卡中，PE 卡通常是測試儀中數量最多的卡。PE 卡執行開路和短路測試，以確認 DUT 引腳上的電壓和電流鉗位正常工作。例如，還需要測試電源引腳上的 ESD 二極管。PE 卡還會執行交流參數測試和直流參數測試，不過這些直流測試的精度低于 V/I 卡執行的測試。交流參數測試包括測量 DUT 時序特性，例如設置或保持時間以及讀取和寫入時間。直流參數測試包括測量I/O 引腳 VOH、VOL、VIL、VIH 以及電源引腳電流和電壓電平。所有這些測試可確保對電子器件進行全面評估和特性鑒定。

引腳電子卡架構

PE 卡包含許多元件，包括驅動器、比較器、負載、每引腳 PMU、DAC 和 ADC。每一個元件都會在不同的功能測試中發揮作用。驅動器向 DUT 提供精確的電壓和電流信號，從而支持在各種條件下進行功能測試。比較器將DUT 的輸出與基準進行比較，通過檢測差異來評估性能。

比較器可為差分比較器或窗口比較器，而輸出是邏輯值，可傳送至 FPGA 或 ASIC 進行評估。負載（有源或無源）可通過向 DUT 施加受控負載來模擬真實世界的工作條件，從而有助于進行準確的性能評估。

無源負載通常有一個開關，支持選擇到 DUT 的不同電阻端接。有源負載是一種可編程負載，可使用卡上的 DAC 設置灌電流和拉電流。PE 卡還包含與 PMU 類似的每引腳參數測量單元(PPMU)，但測量電壓和電流等電氣參數的精度和分辨率較低。DAC 通過數字輸入生成精確的模擬電壓，這些電壓對于設置基準電平和控制 PE 卡內的其他元件至關重要。ADC 將來自 DUT 的模擬信號轉換為數字?jǐn)?shù)據以進行分析，從而實現對 DUT 模擬輸出的精確監控和評估。

通常，PE 卡上有許多 PPMU，而這些 PPMU 對電壓和電流測量的精度要求不像 V/I 卡上的 PMU 那么高，因?yàn)镻E 卡僅執行基本測試。因此，可以使用具有足夠帶寬的單個多通道 ADC 對 PE 卡上的多個 PPMU 進行多路復用和監測，以在兩次測量之間穩定下來，ADS9813 就是這樣一款 ADC，其具有高達 400kHz 的寬帶寬輸入。

結語

隨著半導體需求的持續增長，可靠而精確的測試設備變得越來越重要。V/I 卡、DPS 卡和 PE 卡在測試設備中發揮著重要作用，可對 DUT 引腳進行精確、可控的測試。但制造商面臨的一個挑戰是，如何在不增加測試儀時間、尺寸或成本的情況下增加每種卡的測試儀通道數。幸運的是，德州儀器 (TI) 提供了卓越的設計來應對這一挑戰，使制造商能夠設計和開發更高效、更有效的測試解決方案。

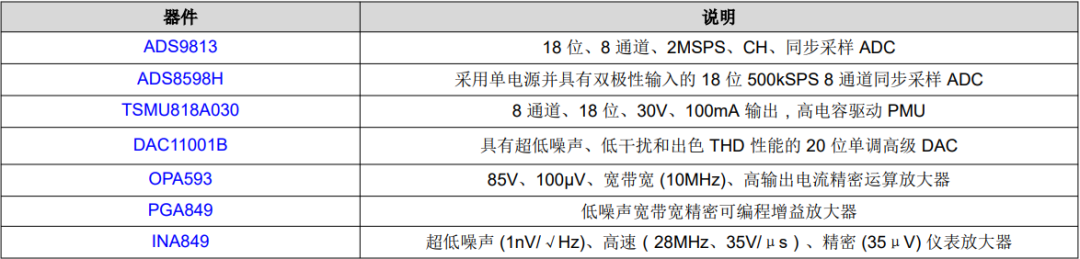

表 1 用于半導體測試儀的器件匯總
