三電平碳化硅 NPC 變流器的免權系數模型預測控制 (MPC) 實務:解決中點平衡挑戰

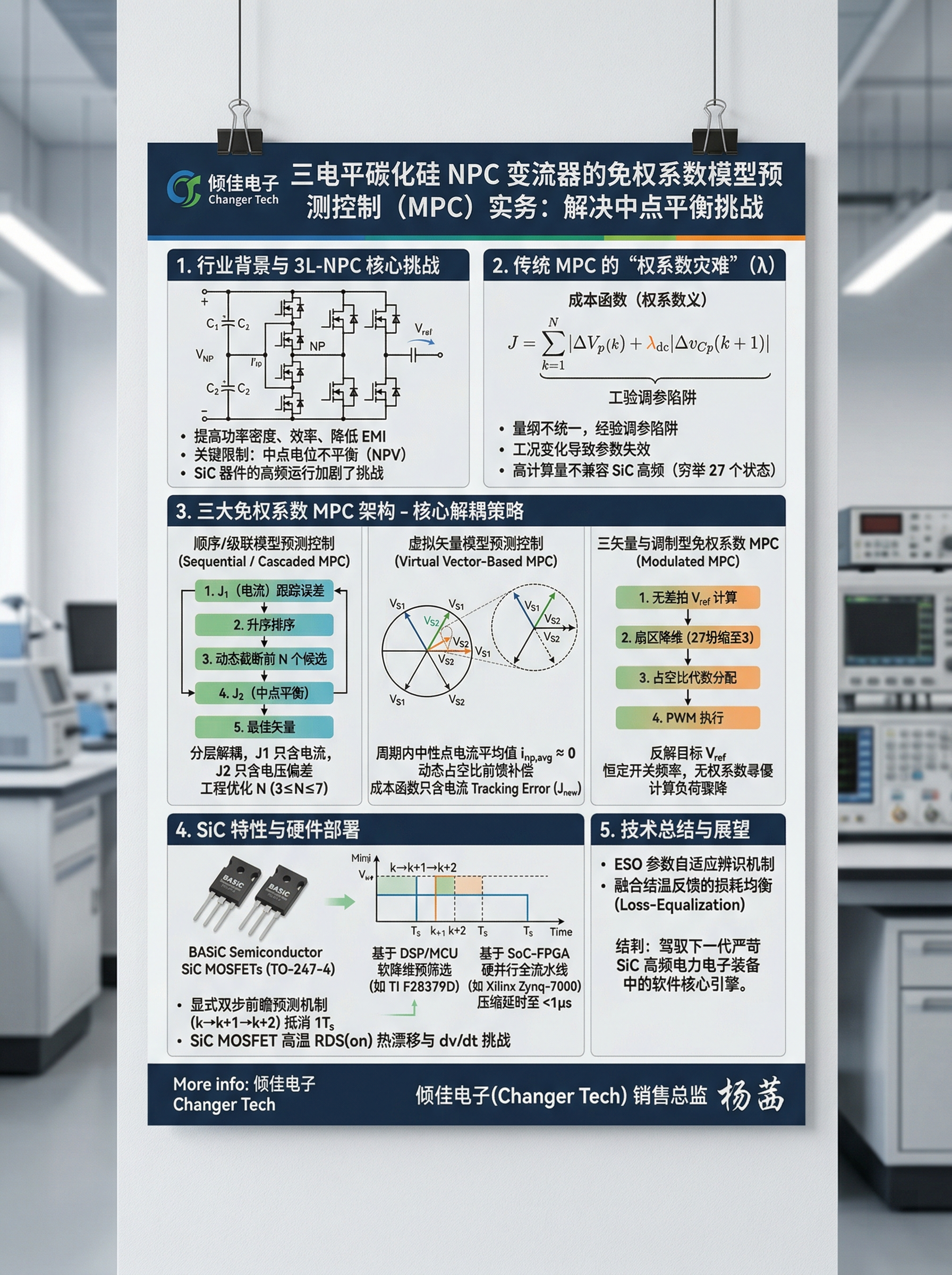

1. 行業技術背景與三電平 NPC 拓?fù)涞暮诵牡匚?/p>
在當今全球能源結構向低碳化、數字化轉型的宏大背景下,可再生能源發電(如風能與光伏并網)、電動汽車(EV)大功率超充基礎設施、儲能系統(ESS)以及高性能工業傳動領域?qū)?a href="www.greenbey.cn/article/special/" target="_blank">電力電子變換器提出了前所未有的苛刻要求 。提升功率密度、優化轉換效率、降低電磁干擾(EMI)以及改善輸出電能質量已成為學術界與工業界共同追逐的核心技術指標。在眾多多電平變換器拓?fù)渲校娖街行渣c(diǎn)鉗位(Three-Level Neutral-Point Clamped, 3L-NPC)拓?fù)鋺{借其獨特的結構優勢,在中高壓與大功率電能變換領域確立了不可動搖的主導地位 。
相較于傳統的兩電平電壓源型逆變器(VSI),3L-NPC 變流器具有多項顯著的物理與電氣優勢。首先,3L-NPC 拓?fù)渫ㄟ^(guò)引入直流側中點與鉗位二極管(或在有源中性點鉗位 ANPC 拓?fù)渲幸胗性撮_(kāi)關管),使得每個主功率開關器件承受的穩態電壓應力降至直流母線電壓(Vdc?)的一半。這一特性不僅允許在較高母線電壓下使用耐壓等級較低、導通特性更優的半導體器件,還顯著降低了開關瞬態過程中的電壓變化率(dv/dt),從而極大地緩解了對電機絕緣的沖擊及系統高頻電磁干擾 。其次,三電平拓?fù)淠軌蜉敵鋈N階梯電壓電平(通常記為 P、O、N),這使得其輸出電壓波形更加逼近理想的正弦波,顯著降低了輸出交流側的電壓與電流總諧波畸變率(THD),進而有效減小了交流側濾波無源器件(如電感、電容)的體積與重量,為實現高功率密度系統奠定了拓?fù)浠A(chǔ) 。
然而,3L-NPC 拓?fù)涔逃械囊粋€(gè)關鍵物理限制是直流側中點電位(Neutral-Point Voltage, NPV)的不平衡問題 。由于三相負載電流在特定的開關組合下會流經直流側中性點,導致上下兩個直流母線電容(通常記為 C1? 和 C2?)的充放電電流不一致。如果這種充放電效應在較長時間尺度內無法相互抵消,上下電容的電壓將發生嚴重偏移。中點電位的不平衡不僅會使輸出交流波形發生嚴重畸變、產生低頻偶次諧波,更會導致橋臂上的半導體開關器件承受超過其額定極限的不對稱過電壓應力,進而引發災難性的硬件擊穿故障 。因此,如何在高動態工況下精準、快速地維持中點電位平衡,始終是 3L-NPC 變流器控制算法設計的核心挑戰。
與此同時,寬禁帶(Wide Bandgap, WBG)半導體材料,尤其是碳化硅(SiC)金屬氧化物半導體場效應晶體管(MOSFET)的成熟與大規模商業化應用,徹底打破了傳統硅基絕緣柵雙極型晶體管(Si-IGBT)的開關頻率壁壘 。SiC 器件具備極低的導通電阻、極小的寄生結電容以及卓越的高溫運行能力,使得 3L-NPC 變流器的開關頻率能夠從傳統的幾千赫茲躍升至 50 kHz 甚至 100 kHz 以上 。高頻運行進一步壓縮了無源濾波器的體積,將系統的動態響應推向了新的高度。但在享受 SiC 帶來巨大性能紅利的同時,也給數字控制算法提出了極其嚴苛的微秒級執行時間限制。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向,全力推廣BASiC基本半導體SiC碳化硅MOSFET單管和SiC功率模塊!

?傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊,助力電力電子行業自主可控和產業升級!
在眾多先進閉環控制策略中,有限控制集模型預測控制(Finite-Control-Set Model Predictive Control, FCS-MPC)憑借其物理概念直觀、多目標非線性約束處理能力強以及瞬態響應極快等優勢,被公認為控制 3L-NPC 變流器的最具潛力的前沿方案 。然而,傳統的 FCS-MPC 依賴于一個包含多個加權項的全局成本函數(Cost Function),其中引入了權系數(Weighting Factor)來同時權衡電流跟蹤精度與中點電位平衡 。權系數的整定高度依賴工程師的經驗試湊,且在電機轉速突變、電網電壓跌落或深調制比等復雜工況下難以保證全局最優。更為嚴峻的是,面對 SiC 系統極短的控制周期,傳統 MPC 對所有電壓矢量進行窮舉評估的龐大計算量,與微秒級時間窗口之間產生了不可調和的矛盾 。為了突破這一技術瓶頸,“免權系數”(Weighting Factor-Free)模型預測控制架構應運而生。本報告將系統性地深度解構 3L-NPC 變流器的免權系數 MPC 理論,詳盡論述其實務部署細節,并全面評估其在解決高頻 SiC 中點平衡挑戰中的核心價值。
2. 碳化硅 MOSFET 的底層硬件特性與電熱耦合影響
在深入探討免權系數 MPC 的算法數學重構之前,必須對其所控制的物理對象——現代碳化硅 MOSFET 的電氣、寄生與熱力學特性進行細致的量化分析。控制算法的邊界條件(如預測步長的選取、死區時間的補償策略、模型對溫度漂移的魯棒性設計等)均直接受制于這些底層的半導體物理參數。為了提供詳實的工程參考,本報告以基本半導體(BASiC Semiconductor)最新一代的高性能 1200V 與 750V 工業級/車規級 SiC MOSFET 數據為基準,展開深度的特性解構與對比分析。

2.1 1200V 與 750V SiC MOSFET 關鍵電氣參數深度剖析
下表綜合整理了 BASiC 半導體多款核心 SiC MOSFET 產品在不同溫度和電壓等級下的關鍵靜態、動態與封裝參數。所有基礎交流特性均定義于結溫 TJ?=25°C 及測試頻率 f=100kHz 的基準條件下 。
| 器件型號 | 擊穿電壓 (VDS?) | 連續電流 (ID? @ TC?=25°C) | 典型導通電阻 (RDS(on)? @ 25°C) | 高溫導通電阻 (RDS(on)? @ 175°C) | 輸入電容 (Ciss?) | 輸出電容 (Coss?) | 熱阻 (Rth(jc)?) | 封裝規格 | 開爾文源極 |
|---|---|---|---|---|---|---|---|---|---|
| B3M006C120Y | 1200 V | 443 A | 6 mΩ (VGS?=18V) | 10 mΩ (VGS?=18V) | 12000 pF | 500 pF | 0.08 K/W | TO-247PLUS-4 | 具備 (Pin 3) |
| B3M011C120Z | 1200 V | 223 A | 11 mΩ (VGS?=18V) | 20 mΩ (VGS?=18V) | 6000 pF | 250 pF | 0.15 K/W | TO-247-4 | 具備 (Pin 3) |
| B3M013C120Z | 1200 V | 180 A | 13.5 mΩ (VGS?=18V) | 23 mΩ (VGS?=18V) | 5200 pF | 未公開 | 0.20 K/W | TO-247-4 | 具備 (Pin 3) |
| B3M020120ZN | 1200 V | 127 A | 20 mΩ (VGS?=18V) | 37 mΩ (VGS?=18V) | 3850 pF | 157 pF | 0.25 K/W | TO-247-4NL | 具備 (Pin 3) |
| B3M010C075Z | 750 V | 240 A | 10 mΩ (VGS?=18V) | 12.5 mΩ (VGS?=18V) | 5500 pF | 370 pF | 0.20 K/W | TO-247-4 | 具備 (Pin 3) |
| B3M025075Z | 750 V | 111 A | 25 mΩ (VGS?=18V) | 32 mΩ (VGS?=18V) | 2430 pF | 190 pF | 0.38 K/W | TO-247-4 | 具備 (Pin 3) |
對上述詳盡數據的分析揭示了 SiC 器件在 3L-NPC 拓?fù)鋺?yīng)用中的幾個決定性工程趨勢與潛在挑戰:
首先是極低的導通損耗及其熱漂移效應帶來的建模挑戰。以 1200V 的旗艦型號 B3M006C120Y 為例,其在常溫(25°C)下,施加 18V 驅動電壓時的典型導通電阻(RDS(on)?)僅為令人矚目的 6 mΩ。即便在降低柵極驅動電壓至 15V 的條件下,其導通電阻也僅微升至 7 mΩ 。這種極致的低阻抗特性賦予了該器件在 TC?=25°C 時高達 443 A 的連續漏極電流承載能力,極大地降低了 3L-NPC 變流器的靜態導通損耗。然而,SiC MOSFET 的導通電阻具有正溫度系數特性,從表中可以清晰觀察到,當結溫升高至 175°C 時,B3M006C120Y 的 RDS(on)? 漂移至 10 mΩ,而 B3M011C120Z 則從 11 mΩ 躍升至 20 mΩ 。在傳統或免權系數的 MPC 算法中,預測模型高度依賴系統參數(包括線路電阻、電感以及器件壓降)來外推未來的電流狀態。如果控制器未能實時感知并補償這種因結溫升高帶來的近乎 100% 的電阻熱漂移,預測模型的內部矩陣與實際物理系統將產生嚴重失配(Parameter Mismatch),進而導致穩態電流跟蹤誤差放大、THD 劣化甚至系統失穩 。因此,高可靠性的高頻 SiC-MPC 系統必須融合基于擴張狀態觀測器(ESO)的在線參數自適應辨識機制。
其次是極小的寄生結電容引發的超高 dv/dt 雙刃劍效應。表中顯示,即使是耐壓 1200V、導通電阻高達 20 mΩ 的 B3M020120ZN 模型,其輸出電容(Coss?)也僅為極小的 157 pF,反向傳輸電容(米勒電容 Crss?)更是低至 10 pF 量級 。極小的 Coss? 使得存儲在器件寄生電容中的能量(Eoss?)大幅縮減,從而帶來了極小的開通損耗(Eon?)與關斷損耗(Eoff?),使得 3L-NPC 的開關頻率能夠毫無壓力地突破傳統 IGBT 難以逾越的 20 kHz 瓶頸,邁向 50 kHz 甚至 100 kHz 的超高頻區間 。然而,這種納秒級的超高速開關動作不可避免地產生了極其陡峭的電壓變化率(dv/dt)。在 3L-NPC 三相變流器中,極高的 dv/dt 會通過電機定子繞組分布電容或隔離變壓器的寄生電容耦合出嚴重的共模電流(Common-Mode Current)和軸承電流,加劇電磁干擾(EMI)。這就要求免權系數 MPC 算法必須具備在矢量尋優階段主動規避能夠產生極值共模電壓(CMV)的開關狀態的能力 。
2.2 先進封裝技術:開爾文源極與銀燒結的系統級影響
在封裝與熱管理工程層面,表中列出的所有 BASiC 碳化硅 MOSFET 均采用了包含開爾文源極(Kelvin Source, 引腳 3)的 TO-247-4、TO-247PLUS-4 或 TO-247-4NL 封裝形式 。在傳統的 3 引腳(TO-247-3)封裝中,柵極驅動的回路與主功率電流回路共用同一個源極引腳。由于內部鍵合線和外部引腳具有固有的寄生電感(Common Source Inductance, Ls?),當 SiC MOSFET 以極高的 di/dt 開通或關斷巨大的負載電流時,該寄生電感上會感應出極具破壞性的瞬態反向電壓(VLs?=Ls??di/dt)。這一感應電壓會直接疊加在真實的柵極-源極電壓上,不僅嚴重拖慢了器件的開關速度(增加開關損耗),還可能引發誤導通(Shoot-through)或高頻震蕩。開爾文源極設計的核心思想是從芯片表面的源極金屬層直接引出一條獨立的連線專供柵極驅動回路的參考地使用,從而在物理結構上徹底解耦了功率回路大電流與脆弱的驅動控制回路之間的寄生電感耦合干擾 。這種解耦對于高頻 MPC 的穩定執行至關重要,它保證了微控制器(MCU)或 FPGA 下發的預測開關指令能夠以最小的延遲和畸變被功率級精確執行。
此外,B3M011C120Z、B3M010C075Z 等型號在管殼制造工藝上引入了先進的銀燒結(Silver Sintering)技術 。相較于傳統的軟釬焊焊料層,銀燒結材料具備極高的熱導率與優異的抗高溫?zé)崞谛阅?。?shù)據表明,采用了該技術的器件,其結到殼的熱阻(Rth(j?c)?)得到了極大改善,B3M006C120Y 甚至達到了驚人的 0.08 K/W 。這種優異的熱傳導特性意味著器件可以承受更密集的脈沖電流沖擊,允許 3L-NPC 系統在極為緊湊的散熱器體積下實現極高的功率密度。然而,在系統級層面,這也意味著功率芯片的瞬態結溫波動對散熱器和冷卻液溫度的耦合更加緊密,免權系數 MPC 算法在進行多目標尋優時,若能引入對不同功率管損耗的均衡控制,將能更好地利用這一熱力學特性延長系統壽命 。
3. 三電平 NPC 的中點電位偏移機理與傳統 MPC 的權系數困境
在明確了 SiC 器件帶來的高頻與高 dv/dt 物理邊界后,必須回歸到 3L-NPC 變流器的拓?fù)鋽?shù)學模型本身,深刻剖析中點電位不平衡的產生機理,并揭示為何傳統的模型預測控制在應對這一挑戰時陷入了“權系數災難”。
3.1 3L-NPC 拓?fù)涞目臻g矢量模型與中點電流推演
三相 3L-NPC 變流器的直流母線由兩個容量相等且串聯的電容器(C1? 和 C2?)支撐,總母線電壓設為 Vdc?。在理想的平衡狀態下,每個電容器的電壓均為 Vdc?/2,兩個電容的公共連接點即為直流側中性點(Neutral Point, NP)。變流器的每一個橋臂由四個串聯的主開關管和兩個中點鉗位二極管組成,通過控制這四個開關管的通斷組合,每個橋臂(以 a 相為例)可以向交流負載端輸出三種電平狀態,定義如下:
狀態 P (S_a = 1): 橋臂連接至正直流母線,輸出電平為 +Vdc?/2。
狀態 O (S_a = 0): 橋臂通過鉗位二極管連接至直流中性點,輸出電平為 0。
狀態 N (S_a = -1): 橋臂連接至負直流母線,輸出電平為 ?Vdc?/2 。
由于每相有三種獨立狀態,三相系統總共存在 33=27 種可能的開關狀態組合(Switching States)。這 27 種狀態映射到復數 α?β 空間矢量圖上,構成了 19 個離散的基本電壓矢量 。根據矢量幅值的大小,這 19 個矢量被劃分為四類:
零矢量(Zero Vectors, 幅值為 0): 對應 3 種狀態組合 [P,P,P]、[O,O,O]、[N,N,N]。所有橋臂連接到同一電位,無電流流入或流出中性點。
大矢量(Large Vectors, 幅值為 2/3?Vdc?): 對應 6 種狀態組合(如 [P,N,N])。橋臂均連接到正負母線,不與中性點連接,因此不對中點電位產生影響。
中矢量(Medium Vectors, 幅值為 1/2?Vdc?): 對應 6 種狀態組合(如 [P,O,N])。必然有一相連接到中性點,該相負載電流將直接流入或流出中性點,引發嚴重的電位偏移 。
小矢量(Small Vectors, 幅值為 1/6?Vdc?): 對應 12 種狀態組合,它們構成 6 對冗余小矢量對(Redundant Vector Pairs)。例如,狀態 [P,O,O] 和狀態 [O,N,N] 在交流側合成完全相同的線電壓矢量,但它們對直流側中性點的影響截然相反 。在 [P,O,O] 下,b 相和 c 相負載電流流經中性點;在 [O,N,N] 下,只有 a 相負載電流流經中性點。
根據基爾霍夫電流定律(KCL),流入直流側中性點的總電流 inp? 僅僅是所有連接到狀態 "O" 的各相電流之和。在離散時間域內,如果定義變量 dxO? 為相 x (x∈{a,b,c}) 處于 "O" 狀態的占空比或指示函數,中性點電流可以被嚴謹?shù)乇硎緸?:
inp?(k)=∑x∈{a,b,c}?(1?∣Sx?(k)∣)?ix?(k)
中性點電流的存在直接導致了上下兩個電容的充放電不平衡。如果定義上下電容電壓的差值為不平衡度 ΔvC?(k)=vC1?(k)?vC2?(k),假設 C1?=C2?=C,則利用前向歐拉法(Forward Euler Approximation)離散化后的電容電壓偏差演化預測模型可表示為 :
ΔvC?(k+1)=ΔvC?(k)+CTs??inp?(k)
其中,Ts? 為系統數字控制的采樣周期 。該公式是所有 MPC 算法進行中點平衡預測與干預的基礎。由公式可知,為了使電壓偏差 ΔvC? 趨近于零,控制器必須在每一個控制周期內智能地選擇合適的開關狀態,注入一個與當前偏差極性相反的 inp?。
3.2 傳統帶權系數 FCS-MPC 的工程災難
傳統有限控制集模型預測控制(Conventional FCS-MPC, C-MPC)之所以在電力電子學界引起轟動,是因?yàn)樗饤壛藦?fù)雜的線性 PI 控制器和嵌套的調制器(如 SPWM 或 SVPWM)。它基于系統模型,在一個全局成本函數(Cost Function, J)中聚合了所有的控制目標,通過在線滾動遍歷預測所有可能的 27 種開關狀態,直接選出令 J 最小的那個狀態應用于下一時刻 。
對于并網型或電機驅動型 3L-NPC 變流器,C-MPC 的經典成本函數被定義為電流跟蹤誤差與中點電位平衡懲罰項的線性加權和 :
J=∣iα??(k+1)?iαp?(k+1)∣+?iβ??(k+1)?iβp?(k+1)?+λdc?∣ΔvCp?(k+1)∣
其中,iα,β?? 為兩相靜止坐標系下的電流給定指令,iα,βp? 為第 k+1 時刻的預測電流值,ΔvCp? 為預測的電容電壓偏差,而 λdc? 就是控制這兩組物理量博弈的權系數(Weighting Factor) 。
這種貌似簡潔的聚合結構在實際的工業部署中引發了深遠的災難,其局限性體現在三個嚴峻的層面:
首先是量綱不統一帶來的經驗調參陷阱。電流跟蹤項的物理單位是安培(A),其波動范圍可能在幾十安培左右;而電壓平衡項的物理單位是伏特(V),波動幅度往往在數伏至數十伏。試圖用一個常數 λdc? 將兩個非線性動態且量綱完全不同的目標強行統一,本身就是一個數學上的妥協。如果 λdc? 設置過大,系統會表現出對中點電壓差的過度敏感,頻繁調用小矢量進行平衡,從而嚴重破壞電流的正弦跟蹤精度,導致輸出電流總諧波畸變率(THD)急劇惡化,甚至引發電機的強烈轉矩脈動 ;反之,若 λdc? 偏小,在遭遇不對稱負載或深調制比工況時,中點電位將迅速偏離設定值,使得某一半側的母線電壓飆升,進而導致昂貴的 SiC 器件遭受不可逆的擊穿損毀 。在工業現場,通常需要依靠經驗豐富的工程師在特定工況下耗費大量時間進行“試錯”(Trial-and-error),而一旦工況(如負載功率因數、電網電壓幅值)發生劇烈變動,原有的最優參數便會失效。
其次是算法對寄生參數與熱漂移的極端脆弱性。為了應對固定權系數難以適應多變工況的缺陷,部分研究者嘗試引入人工神經網絡(ANN)、粒子群優化(MOPSO)或模糊邏輯規則(Fuzzy Logic)來實現在線動態權系數尋優 。然而,這不僅極大地增加了算法的不可解釋性,也使得系統面臨由于 SiC MOSFET 高溫特性引發的參數漂移(如前述 RDS(on)? 隨溫度劇增)時,其動態優化過程極易陷入局部死鎖甚至導致系統崩潰。
最后,也是最為致命的,是計算延遲與高頻 SiC 硬件的不兼容。每一次求解傳統 C-MPC,都需要在極窄的微秒級 Ts? 時間窗口內對 27 個狀態進行完整的電流與電壓外推預測和絕對值求和比較 。在動輒運行在 50 kHz(Ts?=20μs)的高頻碳化硅變換器中,這種高強度的窮舉遍歷會耗盡主流 DSP 控制器(如 TI C2000 系列)的大量算力,引發嚴重的計算延時,進而產生模型誤差-延遲耦合效應,使系統徹底喪失相角裕度 。
因此,打破單一成本函數加權求和的桎梏,探索免權系數(Weighting Factor-Free) 的多目標協同優化架構,成為了高頻 3L-NPC 控制理論演進的必然歷史選擇 。
4. 破局之道:免權系數 MPC 的三大主流演進架構
為徹底消除 λdc? 帶來的多重隱患,近年來學術界和工業界經過不斷的數學重構與邏輯解耦,淬煉出了三種具備高度實用價值的免權系數 MPC 架構:順序/級聯 MPC(Sequential MPC)、虛擬矢量 MPC(Virtual Vector-Based MPC)以及三矢量/調制 MPC。它們從不同的優化維度重塑了控制機制。
4.1 順序/級聯模型預測控制 (Sequential / Cascaded MPC)
架構解耦機理
順序模型預測控制(S-MPC)通過在算法執行流程上的“分層解耦”來規避權系數困境。S-MPC 摒棄了將電流和電壓目標揉入一個全局函數的做法,轉而采用一種“優先權分級排序”(Priority-based Cascaded Optimization)的策略 。在這種體系中,控制目標的物理重要性被賦予了絕對的階層差異。
具體而言,其執行邏輯被精確地拆分為以下嚴謹?shù)牟襟E :
首層優化(Primary Objective Evaluation - 聚焦電流跟蹤): 算法首先建立僅針對交流側電流跟蹤的第一級成本函數 J1?,該函數沒有任何額外的電壓平衡項或權系數:
J1?=(iα???iαp?)2+(iβ???iβp?)2
控制器遍歷計算 3L-NPC 全部 27 個可用電壓矢量的 J1? 代價。隨后,算法不對求得的最小值直接輸出,而是引入一個升序排序(Sorting)網絡,將這 27 個狀態根據 J1? 的大小由優到劣進行排列 。
動態候選集截?cái)啵?a target="_blank">Candidate Selection): 算法從排序結果的頂端截取前 N 個最能滿足電流跟蹤精度的開關狀態,形成一個縮減的候選集(Candidate Set)。這里的 N(即備選矢量的數量)成為了 S-MPC 中唯一需要設計的超參數(Hyperparameter)。
次層優化(Secondary Objective Evaluation - 聚焦中點平衡): 針對篩選出的這 N 個候選狀態,控制器再進行電容電壓偏差的離散時間外推預測,并將其代入第二級獨立且同樣不含權系數的成本函數 J2? 中:
J2?=∣VC1p??VC2p?∣
最終,在這 N 個候選者中使 J2? 達到極小的開關狀態,將被選定并加載到高頻 PWM 發生器中執行 。
性能權衡與參數 N 的工程優化邊界
S-MPC 這種類似“先海選后決選”的機制完美解決了量綱沖突,使得電流跟蹤和電壓平衡得以在各自純粹的物理空間內尋優。但是,S-MPC 的性能上限被參數 N 嚴格約束。 大量基于 Opal-RT 和 dSPACE 的硬件在環(HIL)實時仿真測試以及高功率實機實驗揭示了深刻的工程規律 : 如果截?cái)嗌疃?N 設定過?。ɡ?N≤2),系統在第二階段優化時幾乎沒有足夠的冗余小矢量對可供選擇,中點電位將在惡劣工況下迅速失衡;反之,若 N 設定過大(例如 N>10),意味著算法可能為了強行拉回電容電壓偏差,而選中在第一級優化中表現糟糕(電流跟蹤誤差極大)的劣質矢量。實驗數據表明,當 N>10 時,輸出電流的 THD 會發生斷崖式惡化,破壞入網電能質量標準 。因此,工程實務中通常將候選數量鎖定在 3≤N≤7 的黃金區間內,以此獲取穩態與動態的帕累托最優(Pareto Optimum)。
從穩態性能來看,S-MPC 的表現令人矚目,它不僅有效削弱了傳統控制下中點電壓的低頻周期性振蕩,還賦予了控制器卓越的參數魯棒性 。在應對電網背景諧波(如注入 10% 的 5 次諧波畸變)時,S-MPC 依然能夠維持 4.0% 左右的極低 THDi 。但其代價是,當面對參考電流的瞬時大階躍(如 20A 躍升至 30A)時,受限于次級優化對候選集的限制,其瞬態平衡恢復時間略微長于經過極致精細調參的傳統 C-MPC 。
此外,從計算負荷的角度審視,雖然 S-MPC 在計算 J2? 時只需推演 N 次電容模型,極大節省了狀態方程的迭代次數,但第一階段引入的對 27 個浮點數的升序排序算法本身也會消耗一定的 CPU 時鐘周期 。這也是在向高頻 SiC 架構移植時需要借助 FPGA 硬件加速進行彌補的環節。
4.2 虛擬矢量模型預測控制 (Virtual Vector-Based FCS-MPC)
核心重構邏輯
如果 S-MPC 的解決思路是“分治決策”,那么虛擬矢量法(VV-MPC)的智慧則在于“改變物理底座”。該方法從源頭上消除不平衡,即通過空間矢量的線性合成,人為構建出在一整個控制周期 Ts? 內不會對中點電位產生任何凈電荷注入的 “虛擬電壓矢量” 。
在傳統 α?β 平面上,中矢量與單一極性的小矢量會抽載或注入中性點電流。但在 VV-MPC 的機制下,算法利用 3L-NPC 的冗余小矢量對(如引發 +inp? 的正小矢量 VS1? 與引發 ?inp? 的負小矢量 VS2?)以及與其相鄰的零矢量或大矢量進行時間加權組合,形成一個合成虛擬矢量 Vvir?。只要確保在 Ts? 周期內正負冗余矢量的作用占空比恰好匹配,該虛擬矢量在一個開關周期內的平均中性點電流 inp,avg? 理論上被強制鉗制為零 。
動態補償與完全無權函數設計
盡管 inp,avg?=0 的理想虛擬矢量能夠阻止中點電位發生新的偏移,但系統在啟動初期、死區時間影響、以及 SiC 開關管寄生參數不一致等非理想因素下,往往已經累積了初始的直流電容電壓偏差 ΔvC?=0 。為了主動修復這種偏差,現代 VV-MPC 算法引入了高度前饋的動態占空比補償機制 。
控制器在每個周期開始時,通過 ADC 捕獲實時的電容電壓差值,并基于基爾霍夫電流守恒,直接通過閉環代數方程反算出必須向系統注入多少補償性中性點電流以抵消 ΔvC?:
tcomp?=f(ΔvC?,iphase?,C1?,C2?)
隨后,在虛擬矢量?jī)?nèi)部,算法打破了正負小矢量的對等對稱,微調兩者的作用時間分配(即將所需的補償量融合進虛擬矢量的占空比配置中)。 通過這種前饋式的數學處理,中點電位平衡的使命被完全下放到了底層 PWM 調制器的矢量合成階段。因此,送給頂層 MPC 算法去優化的目標模型被徹底凈化了,全局成本函數僅剩下了最純粹的電流軌跡跟蹤誤差:
Jnew?=(iα???iαp?)2+(iβ???iβp?)2
權系數 λdc? 被極其優雅地從控制理論中抹去了 。
極速收斂與共模電壓抑制效益
擺脫了權系數的拉扯,電流的動態跟蹤和電壓的補償恢復都達到了最佳狀態。研究表明,在遭遇瞬態擾動時,改進型虛擬矢量法能夠使中點電位在僅需 0.3 秒的時間內從失穩狀態重新鎖定至死區平衡態,其恢復速度數倍于傳統 C-MPC 耗費的 1.1 秒 。 更有意義的是,在使用碳化硅器件的高頻應用中,極高的 dv/dt 所激發的共模電壓(CMV)波動是一項頑疾。因?yàn)樘摂M矢量的合成規則可以在軟件層面人為禁用那些會引發高 CMV 階躍的特定基本矢量,它為 SiC 變流器抑制高頻共模干擾(EMI)提供了一項極具附加值的工程手段 。
4.3 三矢量與調制型免權系數 MPC (Modulated MPC)
傳統單矢量 FCS-MPC(每個控制周期只發出一種開關狀態)的一大嚴重物理弊端是其運行時的開關頻率不固定(Variable Switching Frequency) 。隨機散布的開關脈沖不僅極大增加了無源濾波電感的設計難度,更使得高頻 SiC 開關損耗難以被量化評估,同時伴隨刺耳的離散噪聲 。
為融合 MPC 的極速動態響應與傳統空間矢量調制(SVPWM)恒定開關頻率的優勢,三矢量免權系數 MPC(Three-Vector Modulated MPC) 應運而生 。 它的算法執行鏈條完成了徹底顛覆:
無差拍參考電壓反解(Deadbeat Reference Generation): 摒棄對眾多開關狀態的遍歷試錯。在控制周期之初,基于被控對象的精確離散數學模型,通過令下一拍電流跟蹤誤差為絕對的零(ip(k+1)=i?(k+1)),直接通過代數逆運算解算出一個理想的目標空間電壓矢量 Vref? 。
空間扇區映射與硬降維: 根據求出的 Vref? 在復平面中的相角和幅值,控制器能立刻確定其所處的特定六邊形小扇區。如此一來,系統便只需選取包圍該 Vref? 的最近的 3 個基本物理矢量來進行合成,原本需要遍歷的 27 個狀態瞬間坍縮至 3 個 。這使得控制器的計算負荷驟降,在基于 TMS320F28379D 等數字信號處理器(DSP)中,該方法可將計算時間節省高達 46.7% 。
占空比代數分配與免權系數: 取出這三個矢量后,算法通過使它們?cè)?α?β 軸的投影匹配 Vref?,計算出其各自應當作用的時間占空比(t1?,t2?,t3?),滿足 ∑ti?=Ts?。中點電位平衡的約束被作為邊界方程直接編織進這套解算矩陣中,通過改變相鄰冗余矢量的作用時間來迫使 inp?→0。因此,它不需要構建包含權系數的尋優函數,徹底解決了多目標函數耦合的難題 。
這種控制策略在實驗數據上展現出了降維打擊般的優勢:在保持了快速中點調節的同時,將電網電流諧波含量(THD)穩定壓縮到了 3.5% 及更低的水平,且將 SiC 變流器的開關譜系鎖定在一個清晰的高頻主峰上,徹底解放了磁性器件設計的桎梏 。
5. 面向高頻 SiC 硬件的 MPC 延遲補償與降維部署策略
正如前文在解構 BASiC 碳化硅 MOSFET 時所指出的,諸如 B3M010C075Z 等具有納法量級超小結電容的先進器件,使得 3L-NPC 變流器輕易跨入 50 kHz 至 100 kHz 的高頻開關領域。這一跨越將控制系統的物理采樣與計算窗口極限壓縮到了 10μs?20μs 的狹窄地帶 。免權系數 MPC 理論再完美,一旦在這個微秒級窗口內遭遇計算瓶頸,其工程價值也將蕩然無存。
5.1 微秒級窗口下的模型誤差-延遲耦合危機 (Model-Error-Delay Coupling)
數字控制系統的執行永遠無法超越時間的絕對流逝。在每一個 Ts? 內,系統必須順序執行:ADC 模數轉換采集中斷 → 坐標變換 → 預測模型推演 → 候選矢量排序或占空比計算 → 生成 PWM 更新指令。 在 100 kHz 頻段下,即便是使用主頻高達 200 MHz 且具有浮點運算單元的雙核 DSP,上述復雜的 MPC 算法流程往往也會吃掉 30% 到 60% 的控制周期時間 。如果計算耗時導致當前的 PWM 指令必須在下一周期甚至下下周期才能生效,系統控制就會出現不可容忍的 1Ts? 甚至 2Ts? 的物理延時。
在 SiC 的高頻高動態響應體系中,寄生電感與系統參數對時序極其敏感。任何未被精確處理的 1Ts? 延時,都會在控制波特圖上造成極端的相位滯后,直接削減 20° 甚至 30° 的系統相角裕度 。這種控制滯后疊加碳化硅高溫環境下的阻抗熱漂移,將引發嚴峻的“模型誤差-延遲耦合”失穩效應,導致變流器在并網點劇烈振蕩甚至崩潰 。因此,高頻免權系數 MPC 走向工業化落地的基石在于引入顯式的延遲補償數學機制。
5.2 顯式雙步前瞻預測機制 (Two-Step Ahead Delay Compensation)
為抵消數字控制板發出的 PWM 脈沖相對于物理采樣所產生的固有滯后,高頻免權系數 MPC 架構必須拋棄單步預測,強制實施雙步前瞻延遲補償(Two-Step Ahead Prediction) 。
其數學時序邏輯從傳統的推演 k+1 時刻狀態升級為精準鎖定 k+2 時刻 :
盲區狀態重構(k→k+1): 控制器在 k 時刻捕獲真實的電網電壓、電流及電容電壓后,由于此時系統硬件正被 k?1 拍計算出的已知最佳矢量 Vopt?(k) 驅動,算法首先利用這個絕對確定的 Vopt?(k) 作為系統模型的輸入,通過前向歐拉差分方程,將系統全部?jī)?nèi)部狀態精確外推演算至下一個離散時刻的起點,即計算出 xp(k+1) 。這一步驟完美填補了運算周期帶來的信息黑洞。
多目標降維尋優(k+1→k+2): 緊接著,算法以推演出的虛擬初始狀態 xp(k+1) 為基點,加載目標參考外推指令 i?(k+2),將其代入第二層的免權系數算法核中。不論是 S-MPC 對于 N 個候選矢量的排序,還是調制型 MPC 對占空比的重構,都是在預測 Vopt?(k+1) 對 k+2 時刻產生的影響 。
正是這套空間上的升維補償操作,使得在計算負荷極其繁重的微秒級響應中,SiC MOSFET 的高頻動作指令在抵達柵極驅動器(Gate Driver)的瞬間,能夠絲毫不差地契合物理電路的實際相位走向 。
5.3 從 DSP 預篩選到 SoC-FPGA 的硬件并行極速化部署
既然高階算法的計算體量無法被消除,工業界必須在控制器硬件平臺上做出戰略權衡。目前,工程落地方案主要分化為兩大陣營:基于 DSP 的算法軟降維路線,以及基于 FPGA 的硬并行突圍路線。
基于微控制器 (DSP/MCU) 的快速矢量預篩選 (Fast Vector Pre-selection): 若要在極具成本效益的工業級多核 MCU(如廣受好評的 TI TMS320F28379D)上部署高頻免權系數 MPC,必須對尋優算法進行毫不妥協的“瘦身”裁剪 。 其核心思想是建立離線查表(Look-Up Tables, LUT)或依賴 PLL 鎖相環抓取的電網電壓瞬時相位角度,實施粗糙但極速的“宏觀定標” 。在進入 MPC 滾轉優化之前,算法強制裁切掉絕大多數物理上違背電流爬升方向的劣質矢量。例如,某改進算法直接通過空間電壓扇區判斷,將 3L-NPC 本應遍歷的 27 個備選矢量大刀闊斧地縮減為 8 個甚至 3 個強相關候選者 。 據實測數據證實,在驅動一臺 10 kW 的 SiC 雙向變流器原型機時,這種快速降維預篩選(結合 S-MPC 第一步)使得原本長達近 100μs 的運算周期銳減了約 56%,順利擠進了 20 kHz 至 40 kHz 控制頻率所允許的時間窗內,兼顧了成本控制與系統魯棒性 。
基于 SoC-FPGA 架構的全流水線并行化 (Fully Pipelined Hardware Acceleration): 當電力電子工程師對 SiC 變流器的開關頻率提出更高的挑戰(如直逼 100 kHz 的航空航天電源或高頻固態變壓器應用),或者當長預測地平線(Np?≥3)成為強制需求時,依靠馮·諾依曼串行架構執行指令的 DSP 便走到了性能的盡頭 。 此時,基于現場可編程邏輯門陣列(FPGA)的系統級芯片(SoC)架構(如 Xilinx Zynq-7000 或 Ultrascale+ 系列)便成為破局的“核武器” 。通過現代高層次綜合(High-Level Synthesis, HLS)工具或 Simulink HDL Coder,工程師能夠?qū)⒚鈾?quán)系數 S-MPC 或虛擬矢量算法的底層代數方程直接編譯并映射為 FPGA 內部連綿的專用硅層級邏輯門組合 。 在 FPGA 生態中,免權系數算法無需再像在 DSP 中那樣利用“ for 循環”去逐一試探候選矢量。取而代之的是,系統實例化 27 個獨立的 DSP 硬件切片(DSP Slices),在一個極其微小的時鐘周期內,高度并行地(Parallelism)同時完成對所有可能狀態的預測與代價成本比對 。通過這種純粹的底層邏輯并行架構,MPC 最核心的多目標決斷延時被史無前例地壓縮到了接近 1 μs,在極端的優化案例下甚至能逼近 32 納秒的物理極限 。 然而,這種極致速度也是要付出工程代價的。維持如此規模的邏輯門高速翻轉會導致 FPGA 控制板產生顯著的靜態與動態功耗激增(預估額外增加 4-6 W 熱耗散)。這種發熱源不僅要求更嚴苛的系統散熱設計,還使得控制平臺的成本水漲船高。因此,選擇何種算力平臺,本質上是成本敏感度、拓?fù)鋵蛹?jí)復雜度與 SiC 開關頻率三者之間極致平衡的工程博弈。
6. 深入高頻寬禁帶場景下的 MPC 自適應演進與熱損耗重構
脫離了繁瑣權系數束縛的 MPC,其釋放出的不僅僅是數學算力上的充??臻g,更為解決全碳化硅硬件面臨的諸多深層次非理想物理難題提供了廣闊的施展舞臺。
在 SiC 的高溫特性演變中,我們從 BASiC 產品的對比中發現,其 RDS(on)? 的極大熱漂移量對 MPC 控制預測模型的剛性假設構成了直接威脅。在無權系數的順序 MPC 體系下,既然第一目標(電流跟蹤)已經被抽離并在初始階段完成定標,我們便可以輕易在并行框架中耦合一個降階的擴張狀態觀測器(Extended State Observer, ESO) 。ESO 在極高頻的時鐘采樣下能夠敏銳捕捉由于電感量非線性衰減(受高頻趨膚效應或磁芯部分飽和影響)或高溫導致管壓降驟增所帶來的誤差,并將這些漂移特征以集中擾動項的形式實時反饋至 k+1 時刻的矩陣方程中。這不僅修復了預測軌跡偏差,更將免權系數 MPC 升華為一種具備極高在線參數擾動自抗擾能力的魯棒控制器 。
此外,在純碳化硅構建的 3L-NPC 或更復雜的 ANPC(有源中性點鉗位)架構中,如何平衡內、外層半導體器件的功率損耗差異是一大業界難題。當控制層剝離了權系數對 J 的桎梏,算法便有了更多的自由度去重塑次級優化層。在確保中點電流被合理補償?shù)那疤嵯?,我們可以在虛擬矢量的分配矩陣中順勢植入一項基于實時結溫反饋的損耗均分(Loss-Equalization)評價算子 。在面對具備同等電壓合成及中點影響能力的冗余小矢量對時,算法不再僵化地盲目交替,而是主動傾向性地選擇能讓當前熱應力最高(如內側高頻關斷管)的開關處于持續導通或死區關斷狀態的矢量序列 。此舉在微觀層面上將不可避免的 SiC 開關熱耗散均勻播撒在龐大的散熱背板上,進而能將整個逆變器系統的輸出額定電流與壽命極限邊界向前大幅拓寬。
7. 結語與技術展望
隨著全碳化硅技術的井噴式發展,三電平 NPC 變流器以超高速的 dv/dt、極低的通態內阻以及愈發小巧的體積,描繪出了一幅具有顛覆意義的高功率密度電能變換藍圖。然而,這幅藍圖能否在現實的并網與精密驅動工業現場中穩定落地,極度依賴于上層控制大腦對中點電位不平衡、高頻計算滯后與多目標約束的統籌駕馭。
本研究報告通過深度拆解揭示,傳統依賴 λ 權系數拼接的 FCS-MPC 已無法跟上百千赫茲級別的 SiC 硬件響應節拍,其在微秒級窗口下面臨的調參困境與模型-延遲耦合效應成為了系統魯棒性的阿喀琉斯之踵。為打破僵局,以虛擬矢量前饋重構、S-MPC 順序降維篩選以及三矢量代數調制為代表的免權系數 MPC 架構,成功實現了控制邏輯在物理空間與代數求解流程上的分層解耦。
這些先進控制實務拋棄了主觀試錯的加權枷鎖,使得電流的高精度跟蹤、直流母線的分壓鉗制以及對高頻共模干擾的壓制能夠各司其職、直達最優。輔以基于雙步前瞻算法的延遲補償閉環、高速 DSP 的查表剪枝技術,甚至是 SoC-FPGA 的海量并行流水線底層加速部署,免權系數 MPC 已經跨越了理論仿真階段,確立了其在駕馭下一代嚴苛 SiC 高頻電力電子裝備中的軟件核心引擎地位。未來,隨著自抗擾觀測器(ESO)對寄生熱漂移的智能追蹤與對損耗均分的深度滲透,這套體系必將在光伏并網、電動載具超充等高要求復雜工況下,釋放出更為驚人的控制效率與硬件潛能。
