ECK40-E系列核心板與ECB40-PGE單板機——億佰特基于瑞芯微RK3562打造的全國產工業級嵌入式平臺。核心板集成處理器、內存、存儲與電源系統，底板引出豐富接口，提供完整軟硬件參考設計，助您降低開發門檻、縮短產品上市時間。

系列型號（點擊產品型號可了解官網詳情）：

ECK40-E2E32-I

ECK40-EN2E32-N

ECB40-PGEN2E32-N

ECB40-PGE2E32-I

核心亮點：三大維度，直擊嵌入式開發痛點

痛點一：硬件設計復雜，周期冗長

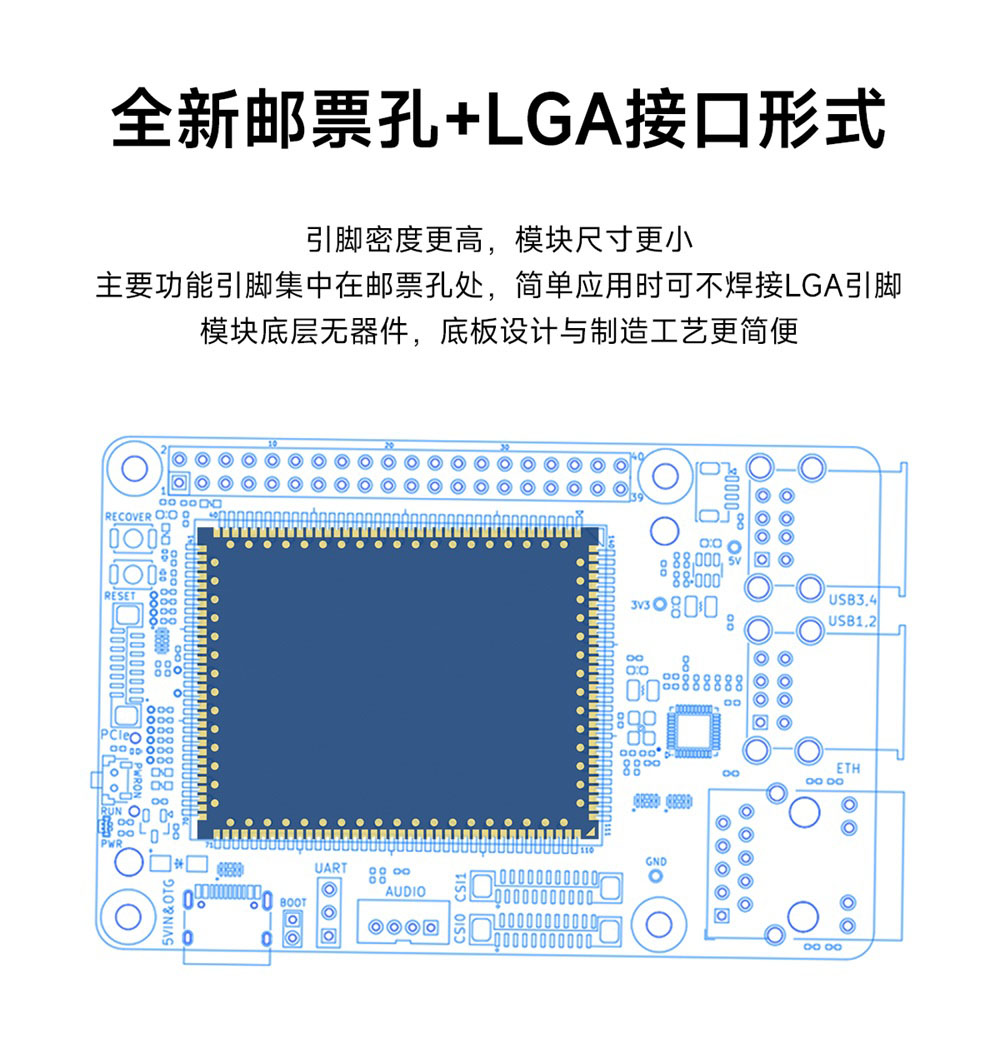

核心板+底板模式：核心板集成RK3562處理器、2GB LPDDR4、32GB eMMC及電源系統，用戶僅需設計底板即可靈活配置I/O資源

配套單板機：ECB40-PGE底板引出MIPI DSI、CSI、PCIe、USB、以太網、音頻、TF卡、GPIO等接口，可直接用于工業場景，也可作為功能驗證平臺

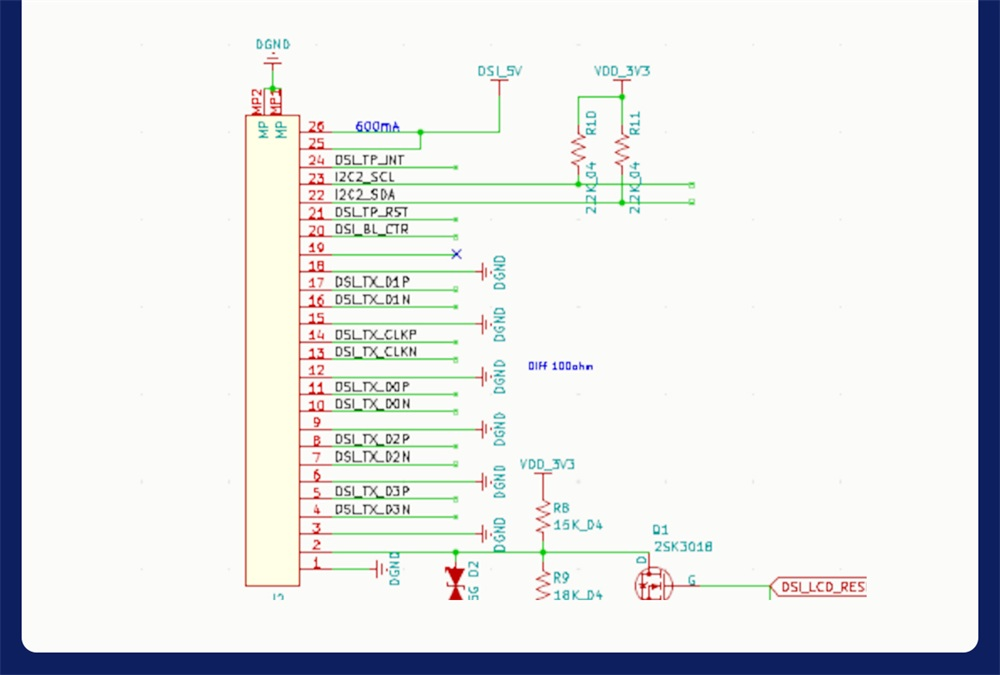

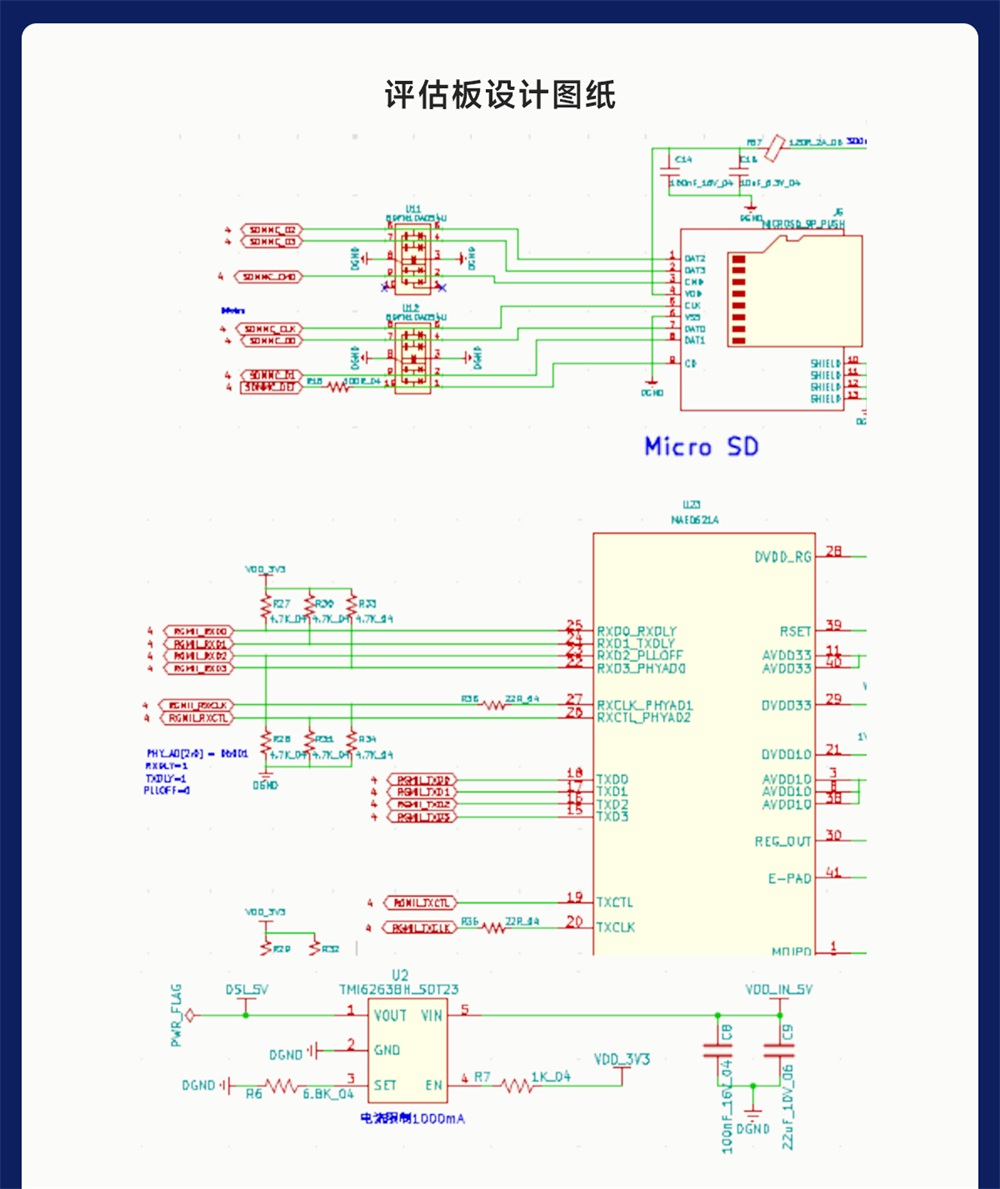

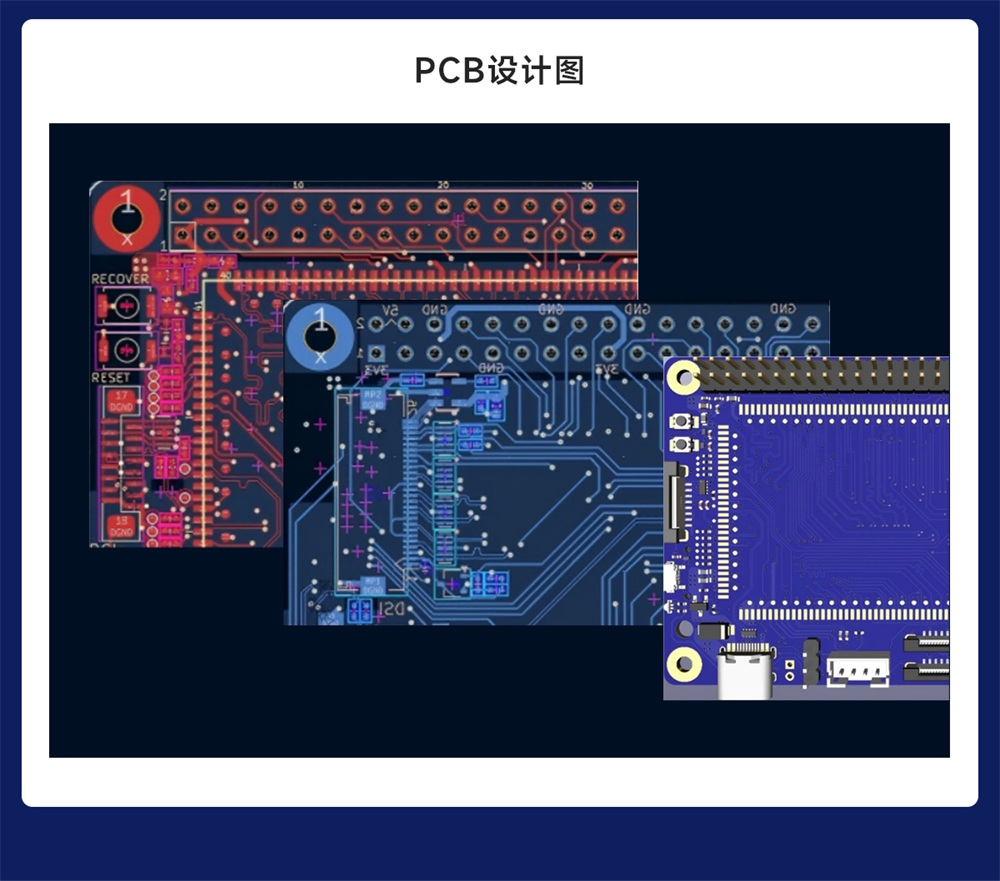

開源設計：億佰特提供底板原理圖、封裝、PCB設計文件，幫助用戶快速驗證核心板功能，優化設計質量 可點擊查看更詳細資料：

痛點二：全國產化+工業級可靠性要求嚴苛

• 全國產化器件：ECK40-E系列采用全國產化工業級器件設計，滿足自主可控需求

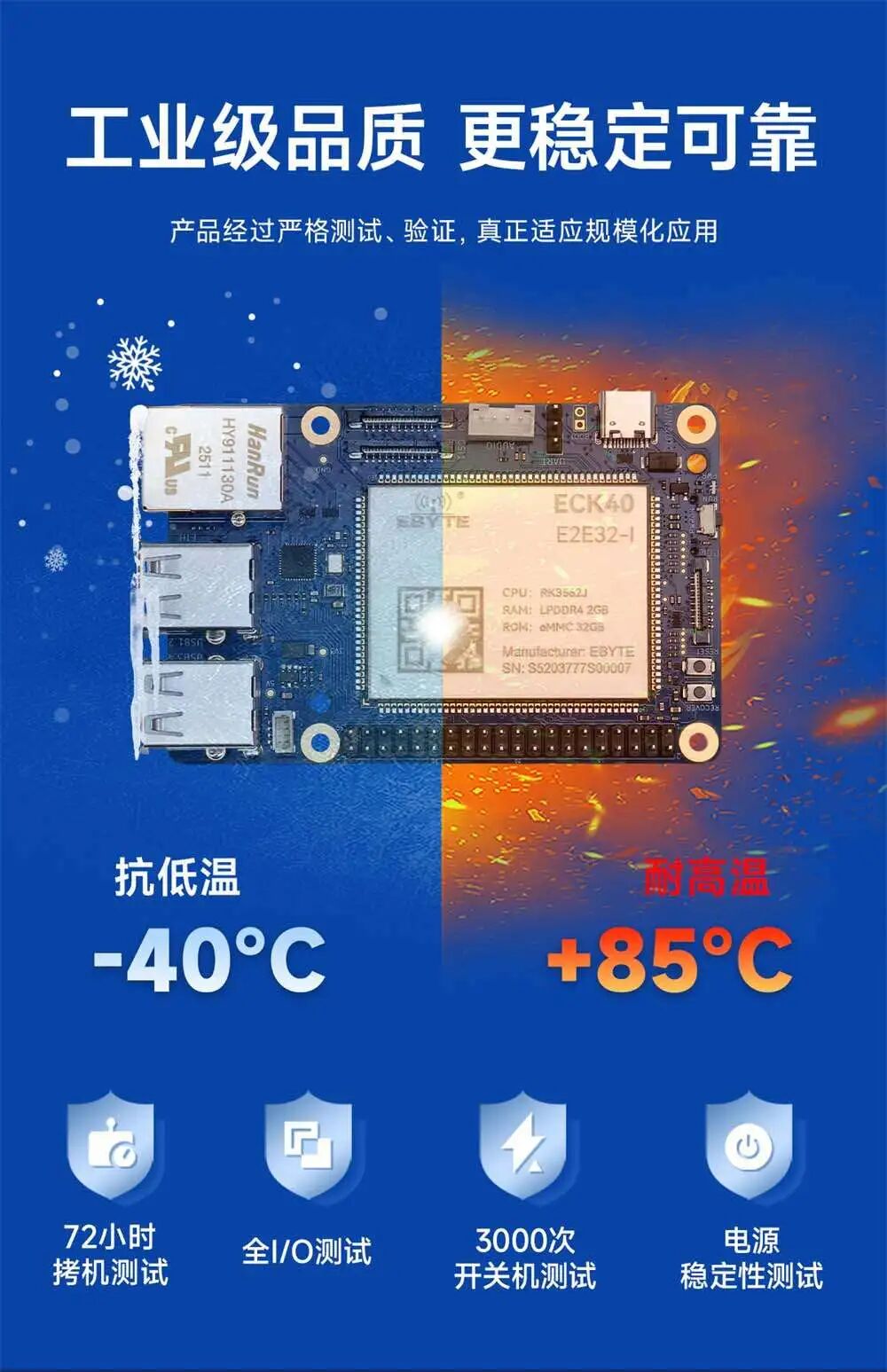

• 寬溫工作：提供**-25℃～85℃（寬溫級）和-40℃～85℃**（工業級）兩種選項，適應嚴苛環境

• 高可靠性：核心板10層板設計，沉金無鉛工藝；底板設計等級高于普通開發板，可直接批量應用

痛點三：算力與接口不足，難以滿足復雜應用

高性能處理器：四核ARM Cortex-A53，最高2.0GHz，集成M0協處理器；NPU算力達1 TOPS（RK3562J型號不支持，但RK3562支持），支持INT4/INT8/INT16/FP16混合精度，兼容主流AI框架

豐富視頻能力：支持H.265 4K@30fps解碼、H.264 1080p@60fps編解碼；三路顯示接口（RGB/LVDS/MIPI DSI），兩路MIPI CSI攝像頭輸入

• 海量接口：10個UART、6個I2C、3個SPI、16個PWM、2個CAN、千兆+百兆MAC、USB3.0/2.0、PCIe2.1等，最大86個GPIO

產品組合與規格

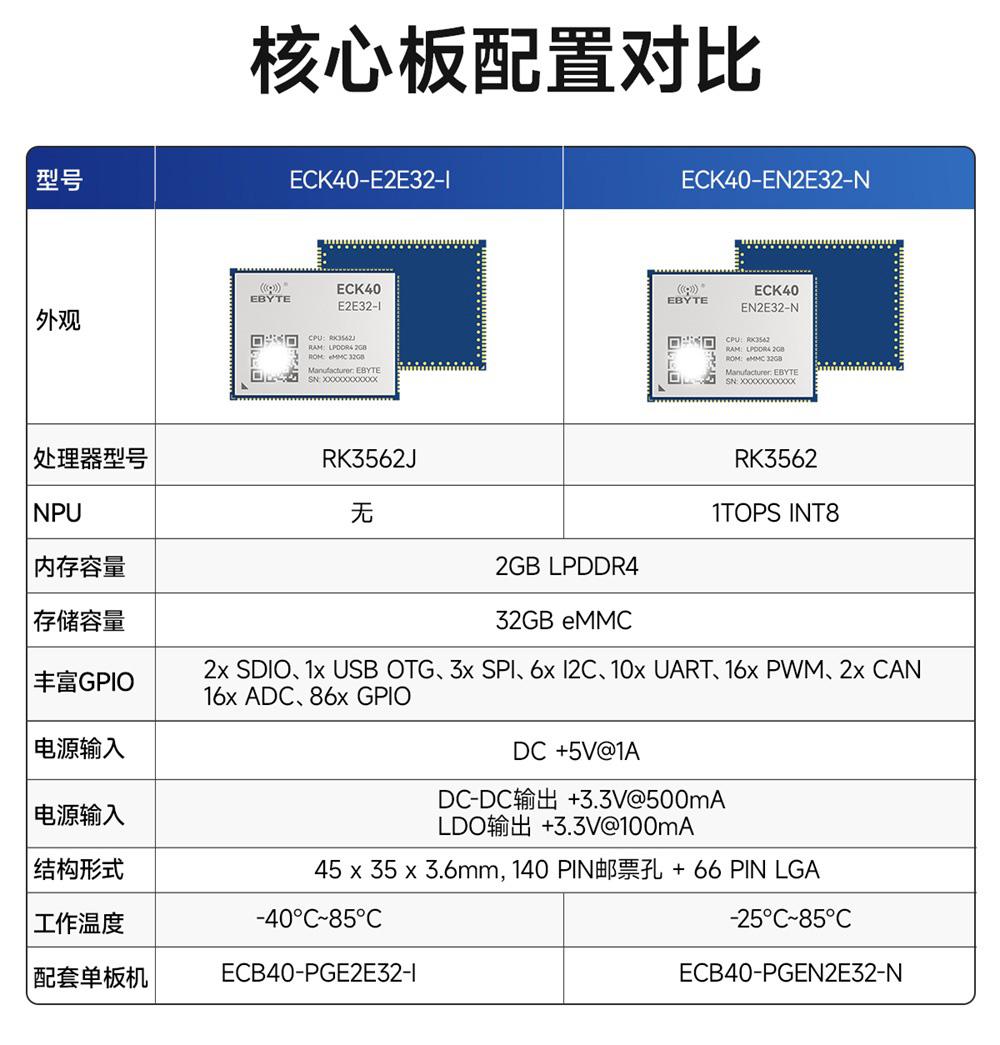

ECK40-E 核心板選型

注：RK3562J不支持NPU，RK3562支持1 TOPS NPU。

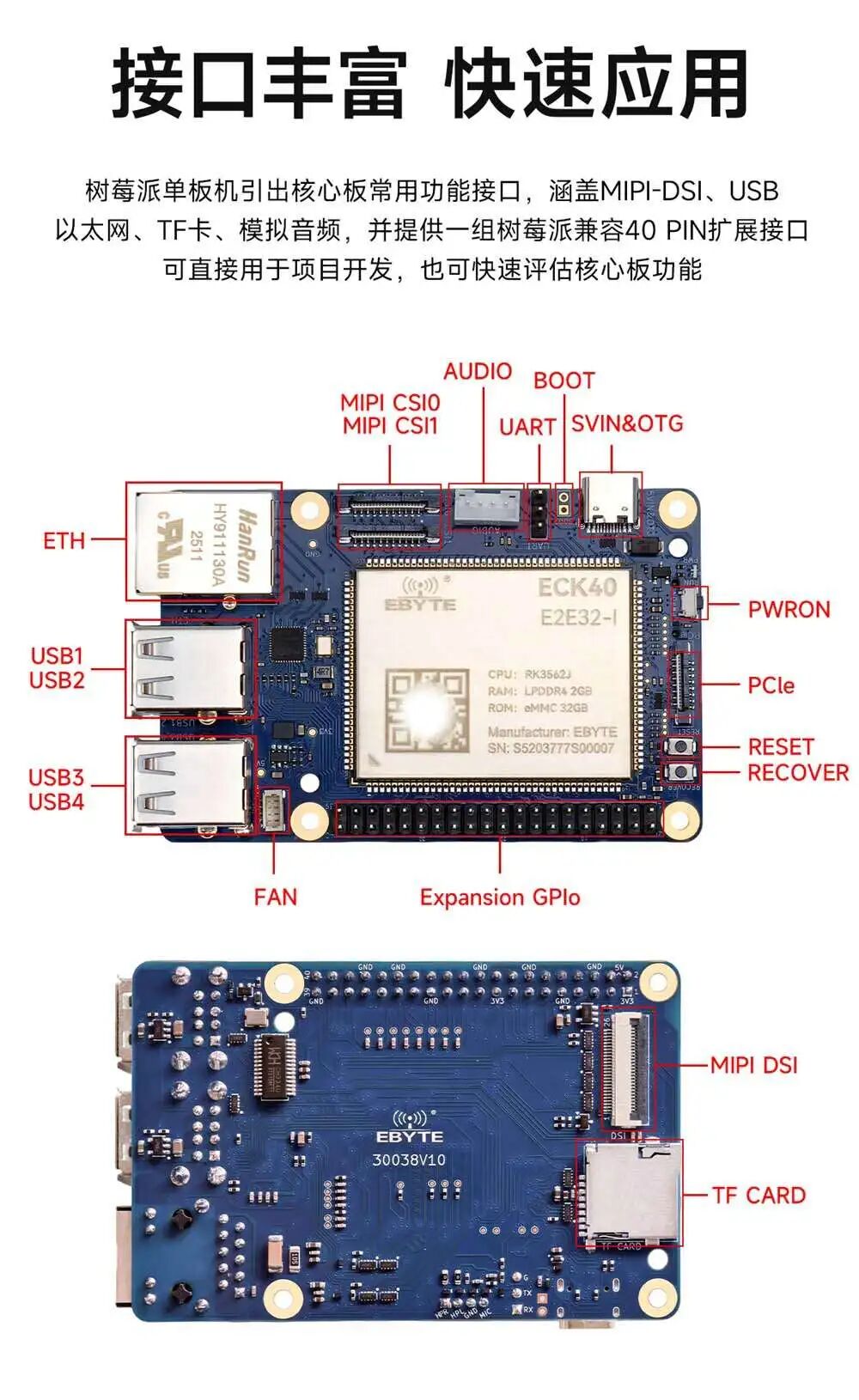

ECB40-PGE 單板機接口

• 電源：TYPE-C 5V/2A輸入
• 顯示：1路4-lane MIPI DSI（2048x1080@60fps）
• 攝像頭：2路2-lane MIPI CSI
• 網絡：1路千兆RJ45
• USB：4路USB2.0 HOST + 1路USB2.0 OTG（與電源共用TYPE-C）
• 擴展：PCIe接口、TF卡槽、音頻輸入輸出、調試串口、40Pin GPIO（兼容樹莓派，含SPI/I2C/CAN/UART/I2S）
• 按鍵：RESET、PWRON、RECOVER、BOOT
• 指示燈：紅綠雙色（電源/運行）

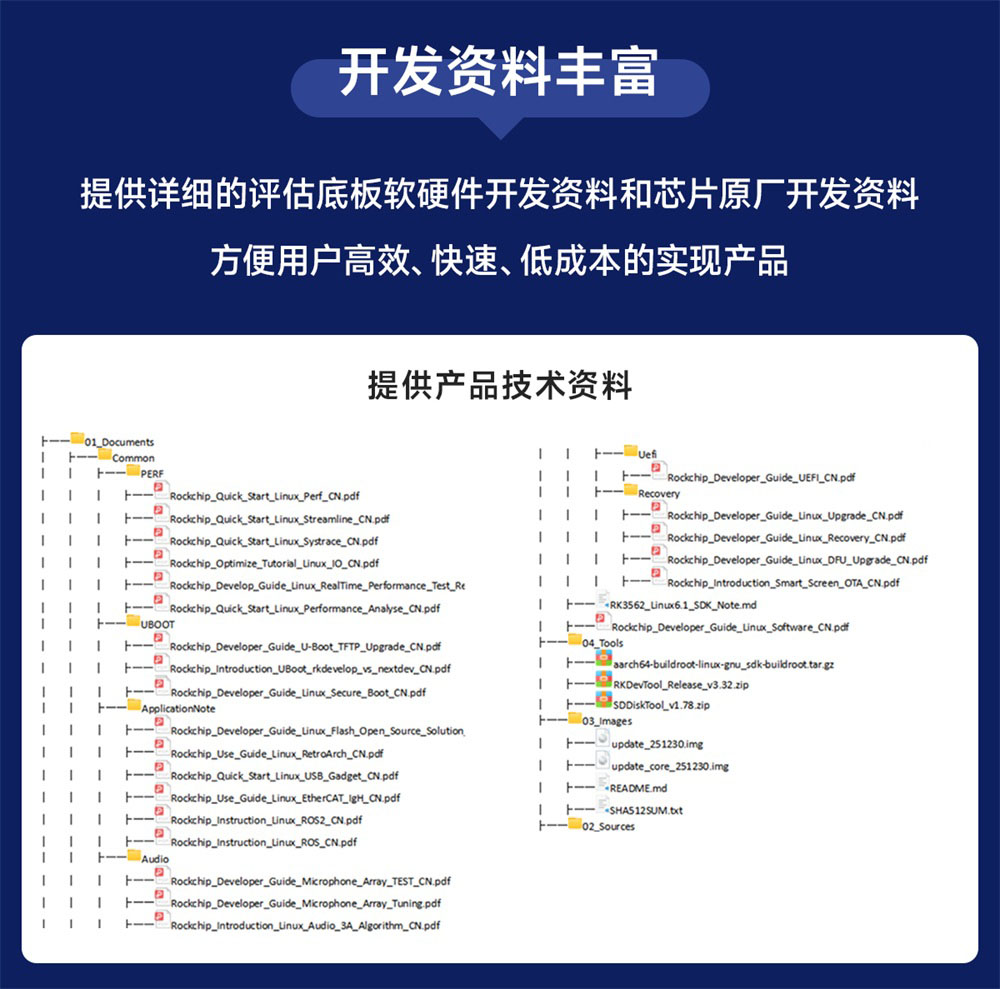

軟件資源與開發支持

• 操作系統：Linux 6.1.84內核，Buildroot 2024.02文件系統

源碼開放：提供U-boot 2017.17、Kernel、驅動模塊源碼

開發工具：交叉編譯工具鏈、USB燒錄工具（RKDevTool）、SD卡燒錄工具（SDDiskTool）

驅動支持：音頻、溫控、SPI、MMC、PWM、PMIC、SARADC、GMAC、顯示框架、DSI、I2C、UART、CAN、PCIe、ISP、CSI、SAI等全驅動

為什么選擇ECK40-E + ECB40-PGE？

它是一套全國產、工業級、高算力、易開發的嵌入式核心平臺。無論您是做智能網關、工業控制、邊緣計算，還是廣告一體機、機器人、無人機，ECK40-E核心板搭配ECB40-PGE底板都能助您大幅縮短硬件設計周期，快速進入軟件與應用開發階段。

讓嵌入式開發，從“造輪子”變成“搭積木”。
