說起來，FPGA功耗優化這個話題，在圈子里屬于那種"都知道重要，但真到實戰又不知道從哪下手"的類型。每次項目收尾，看到功耗報告里那些數字，很多工程師朋友估計跟我一樣——頭皮發麻。

今天想跟大伙兒聊聊一個相對冷門但效果顯著的角度：翻轉率（Toggle Rate）。這玩意兒聽起來挺學術，但理解透了之后，你對功耗的把控能力會上一個臺階。

功耗到底花在哪了？先搞清楚這個

在說翻轉率之前，咱們得先把FPGA功耗的賬算清楚。FPGA的功耗主要由兩部分構成：靜態功耗和動態功耗。靜態功耗說白了就是"漏電"——芯片上電了但沒干活，晶體管照樣有漏電流在跑。這部分跟工藝、溫度關系比較大，咱們今天不重點聊。

重點是動態功耗，這玩意兒占到總功耗的60%~80%，是真正的"用電大戶"。動態功耗的來源就是信號翻轉——當電平在0和1之間跳來跳去的時候，F(xiàn)PGA內部的電容在反復充放電，這就要耗電。

有個經典公式，大家可以記一下：

動態功耗 = α × C × V2 × f

其中：
·α（Alpha）= 翻轉率，也就是每個時鐘周期信號翻轉的平均次數
·C= 負載電容，跟布線長度、資源用量有關
·V= 供電電壓
·f= 工作頻率

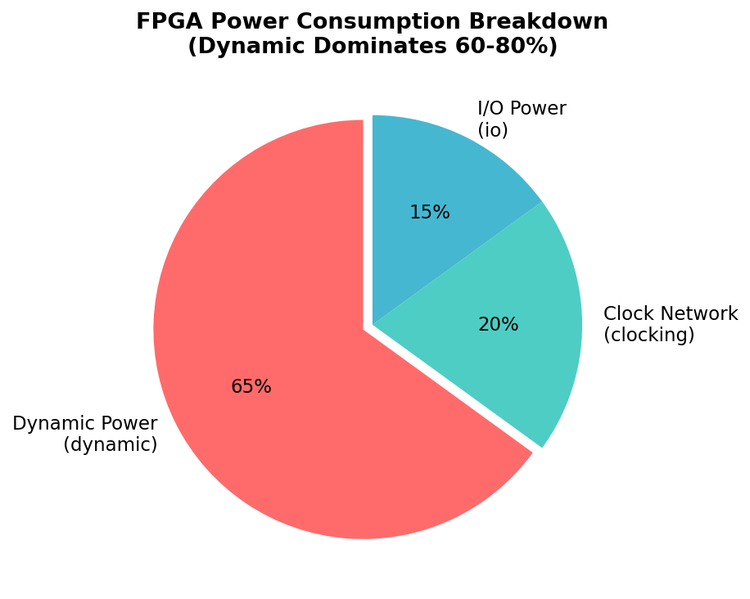

FPGA功耗中，動態功耗占比高達60%~80%

從公式可以看出，翻轉率α是跟功耗成正比的。如果能把翻轉率降下來，功耗就能直接降下來。這事兒說著簡單，做起來其實有不少門道。

翻轉率是個什么鬼？

翻轉率描述的是信號在單位時間內翻轉（0→1或1→0）的次數。舉個例子：一個信號每個時鐘周期都翻轉一次，那它的翻轉率就是100%；如果每?jī)蓚€(gè)周期才翻一次，翻轉率就是50%。

在FPGA里，不同信號的翻轉率差異巨大：

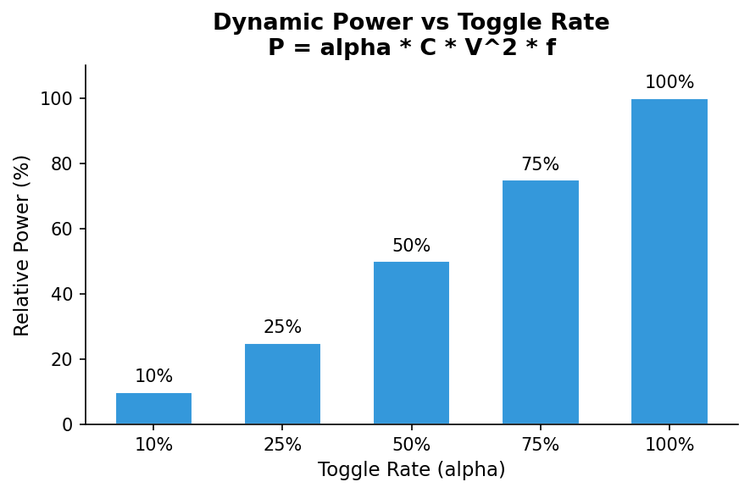

翻轉率與動態功耗呈線性正相關關系

有意思的是，時鐘信號雖然只占信號總數的很小一部分，但因?yàn)樗總€(gè)周期都在翻，而且時鐘網絡的扇出極大、負載很重，所以時鐘本身的功耗能占到整個FPGA動態功耗的20%以上。這就是為什么時鐘管理是低功耗設計的"七寸"。

實戰技巧一：狀態機編碼的門道

狀態機可以說是FPGA設計里最常見的結構了，但很多人在寫狀態機的時候，根本沒考慮過編碼方式對功耗的影響。

咱們來對比一下三種常見的編碼方式：

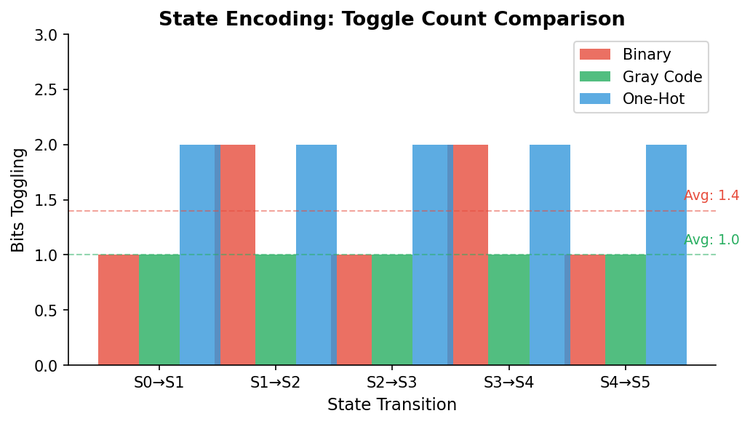

不同狀態編碼方式的翻轉位數對比

我之前踩過一個坑：有個項目需要實現一個16狀態的狀態機，我圖省事直接用了二進制編碼。結果一跑功耗分析，光狀態寄存器就吃了不少功耗。后來改成格雷碼，單是狀態跳轉這一塊，功耗就降了將近30%。

格雷碼的好處在于相鄰狀態之間永遠只有1位翻轉，不會像二進制編碼那樣出現多位同時跳變的情況。對于狀態數比較多的場景，這個優化效果非常明顯。

小提示：如果狀態數剛好是2的冪（比如8、16、32），格雷碼實現起來最自然。如果不是2的冪，可能需要做一些額外處理，但值得。

實戰技巧二：時鐘使能，別再用組合邏輯門控了

說到降低翻轉率，時鐘門控是個繞不開的話題。但我發現有些工程師朋友還在用這種寫法：

// 這種寫法看起來像門控時鐘，但實際上會有毛刺問題！ assign gated_clk = enable ? clk : 1'b0;

這種組合邏輯實現的"門控時鐘"簡直是功耗和時序的雙重噩夢。毛刺會在時鐘上產生額外的窄脈沖，導致寄存器行為不可預測，而且這些窄脈沖也會消耗額外的動態功耗。

正確做法是用器件提供的專用時鐘門控單元（ICG, Integrated Clock Gating）或者時鐘使能信號（Clock Enable）。在Xilinx的FPGA里，可以這樣寫：

// 推薦寫法：使用時鐘使能 always @(posedge clk or negedge rst_n) begin if (!rst_n) data_reg <= 8'b0; else if (enable_signal) // 只有使能有效時才翻轉 data_reg <= data_in; end

現代綜合工具會自動識別這種模式，并利用芯片內置的ICG單元來實現低功耗門控。這種方式不會產生毛刺，時序也更安全。

還有一個細節：時鐘使能阻止的是寄存器的翻轉，但時鐘樹本身還在跑。對于一些需要徹底關閉的場景（比如某個模塊長時間不用），可以考慮使用BUFGMUX來直接切斷時鐘樹，這能把該區域的時鐘功耗直接降到接近零。

實戰技巧三：操作數隔離，防止"無效忙碌"

這個問題可能很多人沒注意到：當某個模塊處于空閑狀態時，它的輸入端可能還在接收數據或者受到噪聲干擾，導致內部邏輯持續在做無意義的翻轉。

舉個例子，你有一個乘法器模塊，只有當valid信號為高時才應該工作。但如果沒有做操作數隔離，當valid為低時，乘法器的輸入端可能還是隨機變化，導致它白做功。

解決方案是在模塊空閑時鎖定輸入信號：

// 操作數隔離示例 wire [7:0] a_safe = module_enable ? a : 8'b0; wire [7:0] b_safe = module_enable ? b : 8'b0; // 只有使能時才讓乘法器工作 assign result = module_enable ? (a_safe * b_safe) : 32'b0;

這樣一來，當模塊空閑時，輸入端被固定在確定電平，不會產生無效翻轉。

實戰技巧四：總線數據編碼的門道

對于數據總線，其實也有一些可以減少翻轉的編碼技巧。特別是當總線在相鄰數據之間變化時，如果能預測這種變化模式并做一些處理，可以顯著降低翻轉率。

一個經典的做法是位反轉編碼：

// 簡單示例：比較前后數據，如果翻轉位超過一半就反轉整個字 wire [7:0] data_xored = data ^ data_prev; wire [2:0] bit_count = count_bits(data_xored); // 如果翻轉位超過4位，反轉編碼 wire need_invert = bit_count > 3'd4; wire [7:0] encoded_data = need_invert ? ~data : data; wire encoding_bit = need_invert;

這個技巧在高速SerDes接口或者存儲器數據總線中用得比較多，能把有效翻轉率降低30%~50%。

怎么驗證優化效果？

說了這么多技巧，大家肯定關心：怎么知道自己優化到位了？

這里給大家推薦幾個方法：

1. Vivado/Xilinx平臺：綜合實現完成后，運行report_power命令生成功耗報告。重點關注這幾個指標：

2. 仿真加翻轉率注解：在Vivado里可以對仿真生成的SAIF文件進行功耗估算，這樣能得到更接近實際工作場景的翻轉率數據。

3. 功耗優化前后對比：這個最直接。我一般會記錄優化前后的功耗數據，做成表格，這樣能清楚地看到每項優化的實際貢獻。

一個真實的優化案例

給大家分享一個我之前做的項目：圖像處理流水線，里面有個狀態機控制LED指示燈。

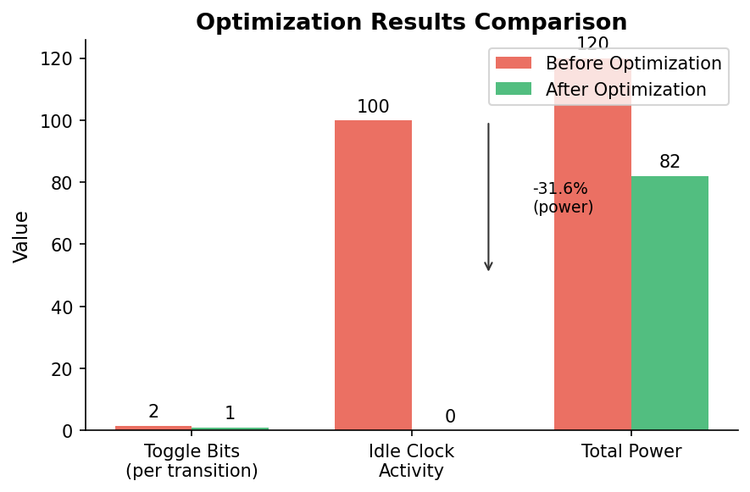

優化前后實測數據對比

原始設計：

其實改動不大：狀態機從二進制改成格雷碼，加了時鐘使能控制。就這兩招，功耗降了將近三分之一。

總結一下

翻轉率優化要點

理解公式 ：P = α × C × V2 × f，翻轉率α跟功耗成正比

狀態機編碼 ：優先考慮格雷碼或獨熱碼，減少狀態跳轉時的翻轉

時鐘門控 ：用ICG/CE等硬件機制，不要用組合邏輯直接門控

操作數隔離 ：讓空閑模塊的輸入固定，避免無效翻轉

善用工具 ：功耗報告是優化的指南針，看懂它才能精準發力

最后說一句，功耗優化不是一蹴而就的事，也不是單靠某個技巧就能搞定。它需要咱們?cè)谠O(shè)計早期就有低功耗的意識，然后在RTL編碼、約束設置、實現優化這幾個環節都把好關。

希望今天分享的這些心得對大家有幫助。如果你們?cè)趯?shí)際項目里有什么好的優化經驗或者踩過的坑，歡迎在評論區聊聊~

—— 專注FPGA，分享實戰經驗
