射頻前端難調?阻抗匹配和鋪銅距離決定了成敗

一個讓人頭疼的調試現場

上個月幫朋友看一個2.4GHz WiFi模塊的設計，原理圖沒問題，器件選型也合理，但就是靈敏度比規格書低了8dB。換了幾個廠家的模塊，結果都差不多。最后發現是PCB布線的問題——射頻走線兩側鋪銅距離太近，把阻抗"吃"掉了。

說實話，這種情況我見得太多了。很多工程師對射頻前端設計有一個誤區：以為選對器件、畫對原理圖就夠了。其實射頻PCB設計里，阻抗匹配和鋪銅距離這兩個細節，往往決定了成敗。

射頻前端難調，難就難在這些看不見的"隱形參數"。今天聊聊這兩個容易被忽視的關鍵點。

阻抗匹配：射頻設計的"生死線"

先說阻抗匹配，這個是射頻設計的核心。射頻信號在傳輸線上傳播時，如果遇到阻抗不匹配，就會產生反射。反射信號和入射信號疊加，形成駐波，導致信號失真、功率傳輸效率下降。

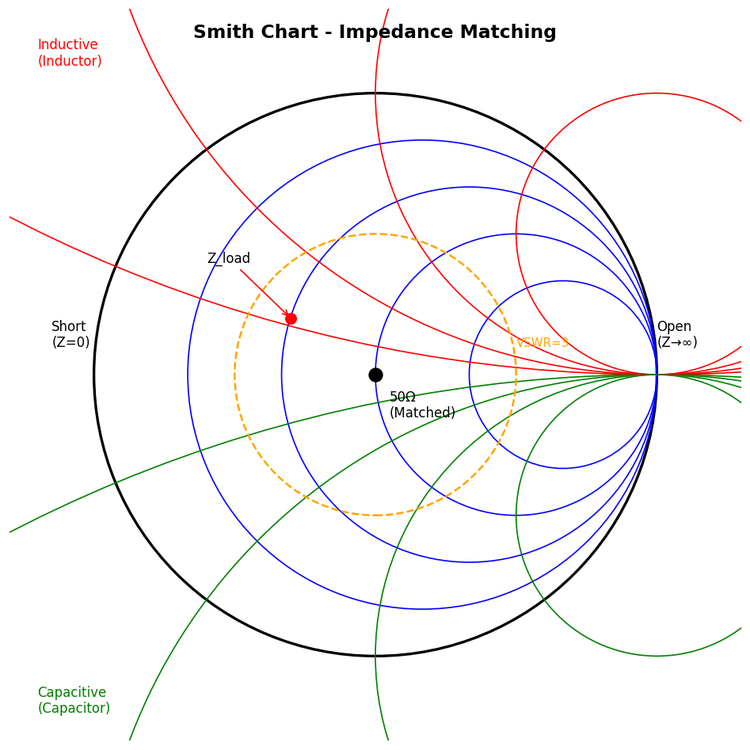

圖1：Smith圓圖 - 阻抗匹配的圖形化工具

舉個直觀的例子：50Ω傳輸線連接75Ω負載，反射系數是0.2，回波損耗約-14dB。這意味著有4%的功率被反射回來了。聽起來不多?但在射頻系統里，這4%可能就意味著通信距離縮短一半。

關鍵指標你得懂

評估阻抗匹配質量，主要看三個指標：

回波損耗(Return Loss, RL)：反射信號與入射信號的功率比，單位dB。數值越負越好，一般要求≤-15dB，優質設計要≤-20dB。

駐波比(VSWR)：駐波電壓最大值與最小值之比。理想值是1，實際設計要求≤1.5，高頻場景要≤1.2。

阻抗控制精度：一般要求±5%，毫米波應用要±3%。

【案例】某5G基站射頻模塊，工作頻率3.5GHz，設計要求VSWR≤1.3。實測發現個別通道VSWR達到1.8，排查后是微帶線寬度蝕刻偏差+0.05mm，導致阻抗從50Ω偏到54Ω。調整蝕刻工藝后，VSWR降到1.25。

匹配網絡怎么選

實現阻抗匹配的方法有好幾種，選對了事半功倍：

微帶線/帶狀線阻抗控制：最基礎的方法。通過計算線寬、介質厚度、介電常數，實現目標阻抗。比如FR-4板材，1.6mm厚度，50Ω微帶線寬度約1.8mm。

λ/4阻抗變換器：適合窄帶匹配。利用四分之一波長傳輸線的阻抗變換特性。公式是Z_λ/4 = √(Z0×ZL)。比如50Ω匹配75Ω，變換段阻抗約61Ω。

LC匹配網絡：最常用，適合寬帶匹配。有L型、π型、T型等拓?fù)浣Y(jié)構。設計時用Smith圓圖工具計算LC參數，選用高Q值電容電感。

鋪銅距離：被忽視的"隱形殺手"

說完阻抗匹配，再來說鋪銅距離。這個是很多工程師踩坑的地方。

射頻PCB設計中，鋪銅(敷銅)是一把雙刃劍。鋪得好，能提供良好的接地參考和電磁屏蔽;鋪不好，會改變傳輸線阻抗，引入寄生參數，成為"隱形殺手"。

射頻線兩側鋪銅的影響

當射頻走線兩側有鋪銅時，傳輸線結構就變成了"共面波導"。這時候，阻抗不僅由線寬和介質厚度決定，還和銅皮與走線的間距密切相關。

間距越小，阻抗越低，但損耗越大。這個變化不是線性的，在某些間距下會急劇變化。

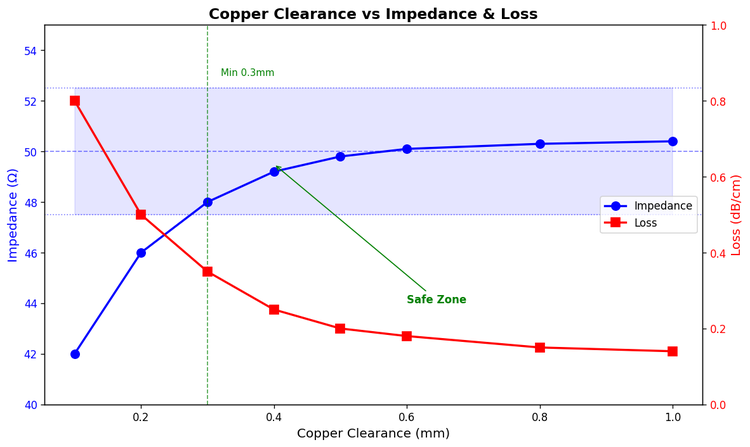

圖2：鋪銅距離對阻抗和損耗的影響

【注意】對于2.4GHz、5GHz等通用射頻線，兩側保留0.2-0.5mm的凈空區是常見做法。低于0.2mm，阻抗和損耗都會明顯惡化。

我個人覺得，如果需要精確控制阻抗，應該在設計階段就通過仿真確定間距，而不是憑感覺鋪銅。

什么時候不能鋪銅

有些區域是"禁鋪銅區"，必須保持凈空：

晶振和時鐘電路下方 ：至少0.3mm范圍內禁止鋪銅，防止串?dāng)_和輻射。

天線及匹配網絡周圍 ：嚴格按參考設計留出凈空區，匹配網絡區域也要保持"干凈"。

高阻抗節點 ：如濾波器輸入輸出節點，周圍需保持凈空，避免寄生電容影響濾波效果。

接地過孔的"縫合"技巧

鋪銅必須連接到GND網絡，懸空的"孤島銅"會成為天線，接收和輻射噪聲。

處理方法是用縫合過孔(Via Stitching)將不同層的GND銅皮多點連接，形成低阻抗的"地墻"。過孔間距建議小于最高工作頻率波長的1/20。

舉個例子：2.4GHz信號，波長約125mm，λ/20約6mm。所以接地過孔間距控制在5mm以內是比較穩妥的。

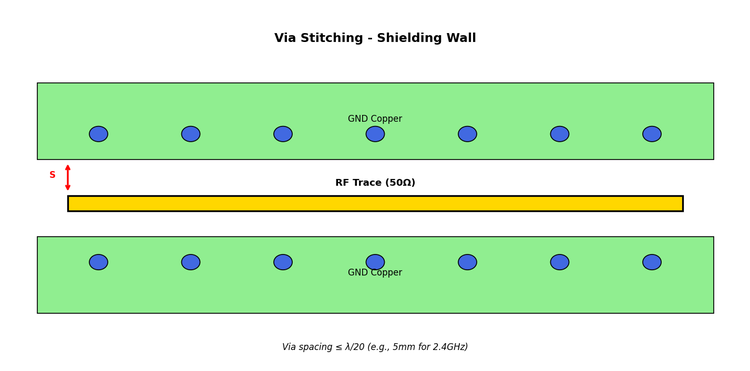

圖3：接地過孔屏蔽墻示意圖

實戰設計要點

結合我的經驗，總結幾條實戰設計要點：

阻抗控制優先

射頻走線的阻抗控制是第一位的。先用阻抗計算工具(如SI9000)計算線寬，然后通過電磁仿真軟件(如ADS、HFSS)驗證。設計時保持線寬均勻，避免突變。

微帶線與器件引腳過渡處做圓弧倒角，半徑≥0.5mm，減少阻抗突變。

參考地平面完整

射頻信號層相鄰的地平面必須完整，無開槽、無鏤空。任何切割都會破壞回流路徑，導致阻抗不連續。

【示例】某WiFi模塊，微帶線下方接地層有1mm寬的開槽。實測阻抗從50Ω突變到55Ω，回波損耗從-18dB惡化到-12dB。移除開槽后恢復正常。

鋪銅距離合理規劃

射頻走線兩側鋪銅距離，按以下原則：

常規射頻線(≤6GHz)：≥0.3mm

高頻射頻線(6-10GHz)：≥0.4mm

毫米波(>10GHz)：建議不做側面鋪銅，或按仿真結果確定

接地過孔密集布置

射頻模塊周圍、關鍵信號線兩側，用密集的接地過孔形成"屏蔽墻"。過孔間距≤λ/20，高頻應用可以更密。

過孔與信號線的間距建議為線寬的1-3倍，既能提供良好屏蔽，又不影響阻抗。

仿真驗證必不可少

高速、高頻設計，不要完全靠經驗。用電磁仿真工具檢查阻抗匹配、串?dāng)_、輻射性能。特別是鋪銅距離的影響，仿真一眼就能看出來。

【建議】設計完成后，做一次S參數仿真。檢查S11(回波損耗)在工作頻段內是否滿足要求，S21(插入損耗)是否在預期范圍內。發現問題早修改，比投板后再改成本低得多。

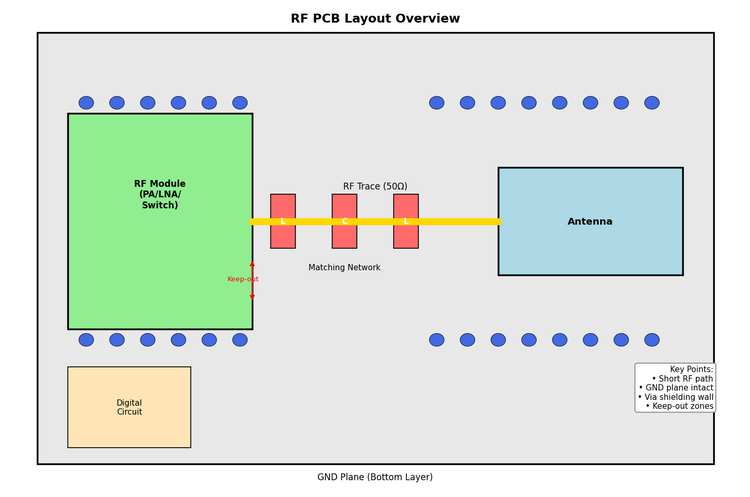

圖4：射頻PCB布局要點示意圖

常見誤區澄清

最后說幾個常見的誤區：

誤區一："鋪銅越多越好"

錯!射頻區域盲目鋪銅會改變阻抗，增加損耗。鋪銅要有策略，該留凈空的地方必須留凈空。

誤區二："接地過孔隨便打"

錯!接地過孔的位置和間距都有講究。太密會增加加工成本，太疏屏蔽效果不夠。按λ/20原則布置是比較合理的。

誤區三："阻抗50Ω就夠了"

不完全對。阻抗控制精度也很重要?！?%是基本要求，高頻應用要±3%。設計時要考慮工藝偏差，留出余量。

總結

射頻前端難調，很多時候不是器件的問題，而是PCB設計細節沒做到位。阻抗匹配和鋪銅距離，這兩個"隱形參數"往往決定了射頻性能的成敗。

核心要點記住這幾條：

阻抗匹配是基礎 ：回波損耗≤-15dB，VSWR≤1.5，控制精度±5%

鋪銅距離要合理 ：射頻線兩側保留0.2-0.5mm凈空，敏感區域禁止鋪銅

接地平面要完整 ：射頻走線下方地平面不能有切割

縫合過孔按規則 ：間距≤λ/20，形成低阻抗地墻

仿真驗證不能省 ：投板前做S參數仿真，早發現早修改

射頻設計沒有捷徑，但掌握這些要點，至少能避開最常見的坑。希望這些經驗對你有幫助。
