想象一下，一個 1600 萬像素的攝像頭，它的原始數據要在毫秒級內完成采集、傳輸，并驅動 AI 模型實時輸出人體姿態估計。這樣的實時感知系統如何構建？

今天，我們將向大家展示一套由Terasic DE25-Standard與 NVIDIA Jetson AGX Orin 共同構建的傳感器到 GPU 的高帶寬、低延遲解決方案?？?FPGA 如何成為邊緣 AI 的第一道“加速橋”。

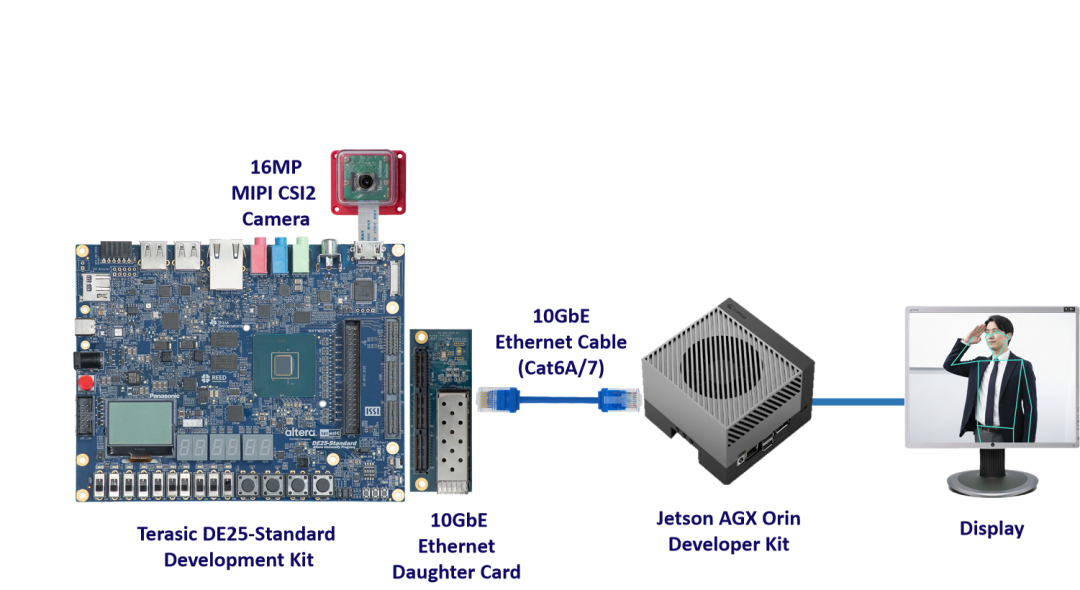

DE25-Standard (Agilex 5 SoC FPGA) + Jetson AGX Orin — MIPI-to-10GbE Streaming

FPGA Holoscan Sensor Bridge 案例展示

FPGA Holoscan Sensor Bridge: 10GbE Ethernet Demo

在如上視頻Holoscan demo的整體架構中，DE25-Standard扮演著關鍵角色：它充當物理傳感器與GPU AI處理單元之間的橋梁，將傳感器的I/O和網絡任務從計算平臺卸載，使計算平臺能夠?qū)Ｗ⒂趶?fù)雜的AI推理工作，從而實現可擴展的多傳感器集成。

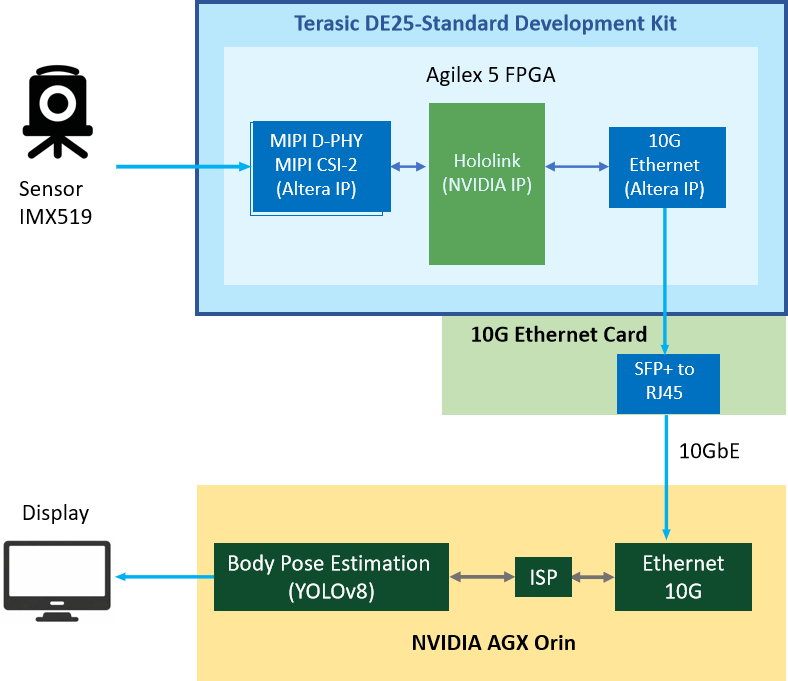

下面這張圖將為您展示端到端的實時AI處理流程：

系統數據流描述

1.數據捕獲：Agilex5 FPGA 通過 MIPI CSI-2原生接口采集高分辨率 MIPI 攝像機拍攝的RAW視頻。

2.FPGA實時處理：該 FPGA 執行確定性數據采集，并通過Hololink Sensor Bridge IP將數據流轉換為網絡數據包，確保數據傳輸?shù)膶?shí)時性與穩定性。

3.高速傳輸：轉換后的數據包通過10GbE以太網接口傳輸至Jetson AGX Orin計算平臺。

4.GPU AI處理：Orin系統上的全息操作器負責實施ISP與AI處理流程。

5.結果呈現：基于YOLOv8(n)實現的實時姿態估計技術展示了低延遲、端到端、傳感器至AI的處理過程。

為何DE25-Standard能成為Holoscan傳感器橋接的理想之選？

因?yàn)镈E25-Standard具備以下關鍵能力：

原生傳感器連接：可通過MIPI CSI-2接口直接連接高分辨率圖像傳感器，捕獲原始影像數據。

FPGA前端處理：在FPGA內部完成確定性的低延遲數據攝取，為后端的GPU處理減輕負擔。

高帶寬傳輸：通過集成的高速收發器，實現高達10GbE的數據流輸出。

邊緣計算優化：緊湊的平臺設計使其非常適合部署在對功耗和空間有嚴格要求的實時邊緣系統。

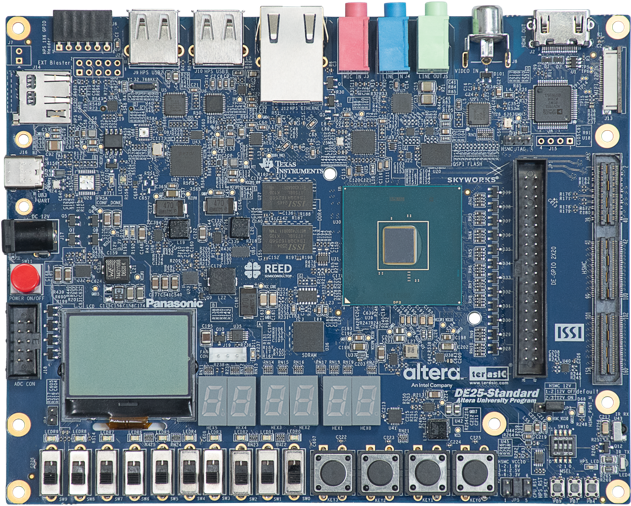

Terasic DE25-Standard開發板

更多傳感器橋接平臺

除了DE25-Standard之外，Terasic還推出了其他系列專為高效傳感器集成應用場景而設計的傳感器橋接平臺。

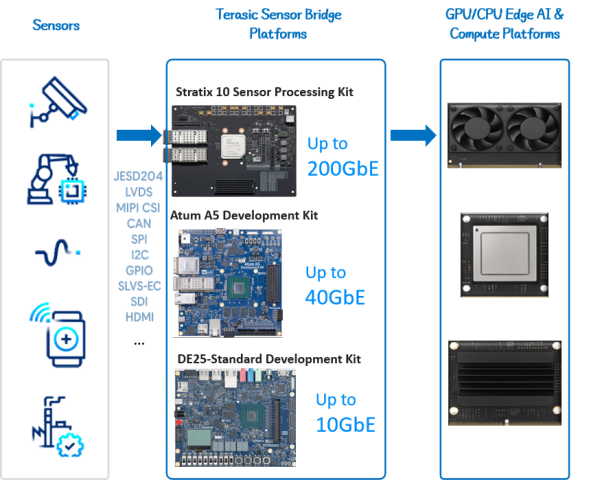

基于Terasic的 FPGA 傳感器橋接平臺

FPGA作為傳感器橋接平臺其核心優勢包括：

即用型平臺：傳感器橋接應用的即用型硬件平臺。

高速接口支持：平臺支持從圖像傳感器到以太網網絡的高帶寬接口，能夠處理海量數據流。

確定性低延遲：利用FPGA的可編程邏輯特性，實現確定性的低延遲數據傳輸，確保數據能夠?qū)崟r(shí)送達GPU計算系統。

生態系統兼容性：完美兼容Altera的參考IP核以及NVIDIA Holoscan軟件開發框架，為開發者提供從硬件到軟件的完整工具鏈。

加速原型驗證與部署：顯著縮短實時感知系統從概念原型到實際產品部署的周期。
