中大功率開關電源設計長期被三大痛點卡脖子：一是傳統 PFC+LLC 分立方案需雙芯片控制，外圍器件繁多、BOM 成本高、PCB 布線復雜；二是高低壓、輕重載工況下效率與諧波難以兼顧，PF/THD 不達標、輕載易出音頻噪聲；三是兩級保護聯動性差，容性模式、過壓過流、電感飽和等故障易導致系統失效。

佰祥電子作為矽力杰官方授權一級代理商，專注電源管理 IC 分銷，提供器件選型、原理圖評審、PCB Layout 指導、系統級 Debug 全流程技術支持，今天帶來矽力杰 SY5055A PFC+LLC 二合一組合控制器硬核拆解，這款芯片單片集成 Boost PFC 與半橋 LLC 控制，采用 SOP14 緊湊封裝，專為 LCD TV、臺式機電源、適配器打造，一站式解決中大功率電源設計難題。

打破傳統限制：為什么需要 PFC+LLC 二合一集成架構？

傳統分立 PFC+LLC 方案短板明顯：采用兩顆獨立控制器，時序配合難度大、開發周期長；外圍元器件數量多，占用布板空間，成本居高不下；PFC 與 LLC 保護機制獨立，故障響應不同步，系統可靠性低；輕載工況兩級均無高效節能策略，整機待機與輕載效率拉胯。

矽力杰 SY5055A 采用單片集成 Boost PFC + 半橋 LLC 核心架構，PFC 工作在 CrM/DCM 谷值開關模式，LLC 采用電流型控制并集成半橋驅動，兩級聯動控制、保護協同響應，兼顧高效率、低諧波與高可靠性。

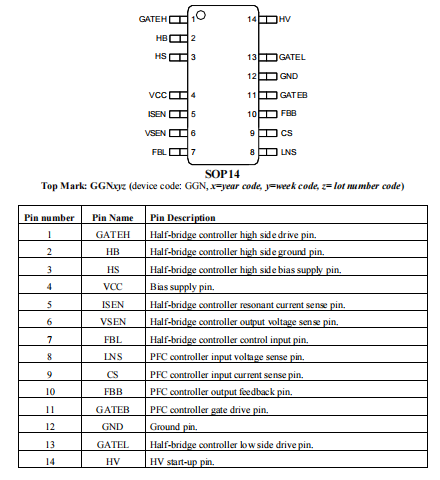

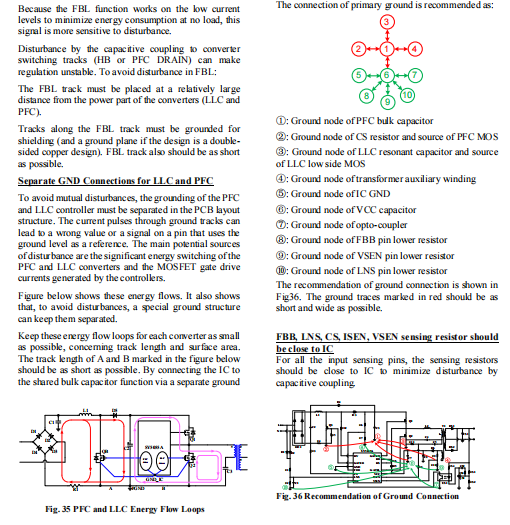

其典型應用電路邏輯清晰：HV 引腳實現高壓啟動，GATEB 驅動 PFC 功率 MOS，GATEH/GATEL 直接驅動 LLC 半橋 MOS，ISEN 引腳檢測諧振電流，VSEN/FBL 完成 LLC 輸出電壓反饋，F(xiàn)BB/LNS 實現 PFC 輸出調節與輸入欠壓檢測，VCC 提供工作電源，搭配升壓電感、LLC 諧振腔、采樣電阻、自舉電容即可組成完整的中大功率電源回路。

突破設計瓶頸：拆解 SY5055A 的四大 “殺手锏”

殺手锏 1：二合一協同控制，高 PF 低 THD + 全工況高效

PFC 采用平均電流控制，工作在 CrM/DCM 谷值開關模式，實現 PF>0.95、THD<5%

LLC 內置電流模式控制，動態響應更快，環路補償參數設計更簡單

PFC 輕載自動進入 burst 模式，LLC 支持 CCM/DCM/Burst 三模式切換，全負載段高效無音頻噪聲

殺手锏 2：集成半橋驅動 + 自適應 ZVS，軟開關降損無隱患

內置 LLC 半橋高低側驅動電路，省去外置驅動器件，大幅精簡 BOM

自適應非重疊 ZVS 控制，最小死區 120ns，全負載實現零電壓開通

搭載 LLC 容性模式保護，異常時立即關斷功率管，避免硬開關與直通損壞

殺手锏 3：全維度可編程保護，兩級聯動更可靠

PFC 支持輸入欠壓 / 欠壓恢復、輸出 OVP/UVP、電感飽和 / 短路、過功率保護

LLC 支持輸出 OVP/UVP、逐周期限流、短路、開環、過功率全場景保護

內置 150℃過溫保護，搭配 VCC 分流鉗位 + OVP 雙重防護，故障后自動重啟恢復

殺手锏 4：高壓啟動 + 引腳復用，極簡外圍易開發

HV 引腳集成高壓啟動電路，雙電流檔位設計，短路限流防過熱，最快 44ms 完成啟動

采用自舉供電方案，配合 HS/HB 引腳與自舉電容，高側驅動穩定可靠

LNS/FBB/VSEN 多引腳多功能復用，大幅減少外圍阻容數量，降低設計難度

總結

矽力杰 SY5055A 絕非普通組合控制器，是 LCD TV、臺式機 / 一體機 PC、適配器、打印機等中大功率電源場景的核心控制組件。
芯片核心集成單片 PFC+LLC 二合一控制、CrM/DCM 谷值開關、LLC 電流模式控制、集成半橋驅動、自適應 ZVS、全維度可編程保護、SOP14 小型化封裝，一站式解決中大功率電源效率、諧波、成本、可靠性四大設計痛點。
原生適配場景：LCD Television、Desktop/All in One PC、Adapter/Charger、Printer。

針對中大功率 PFC+LLC 電源設計需求，矽力杰 SY5055A 是高集成、高性價比優選，值得選型畫板測試；佰祥電子作為矽力杰官方授權一級代理商，提供器件選型、原理圖評審、PCB Layout 指導、系統級 Debug 全流程技術支持，助力電源產品快速落地。
