制動電阻又稱剎車電阻或放電電阻，是用于電機快速剎車、減速的時候，會反過來發電，把電送回變頻器里。如果這些電不處理，變頻器的母線電壓會越堆越高，很容易燒壞設備,這時候制動電阻就派上用場了,當電壓高到一定程度，制動單元就會把多余的電引到電阻上，以熱量的形式耗掉，既保護了變頻器，又能讓電機快速停下來。

它就像是變頻器的 “安全剎車”，不管是頻繁啟停的流水線、帶負載的起重設備，還是需要急停的機床，都離不開它來穩住電壓、保障設備穩定運行，避免因?yàn)檫^(guò)壓跳閘、甚至燒毀元器件，讓整個變頻系統用得更安全、更耐用。

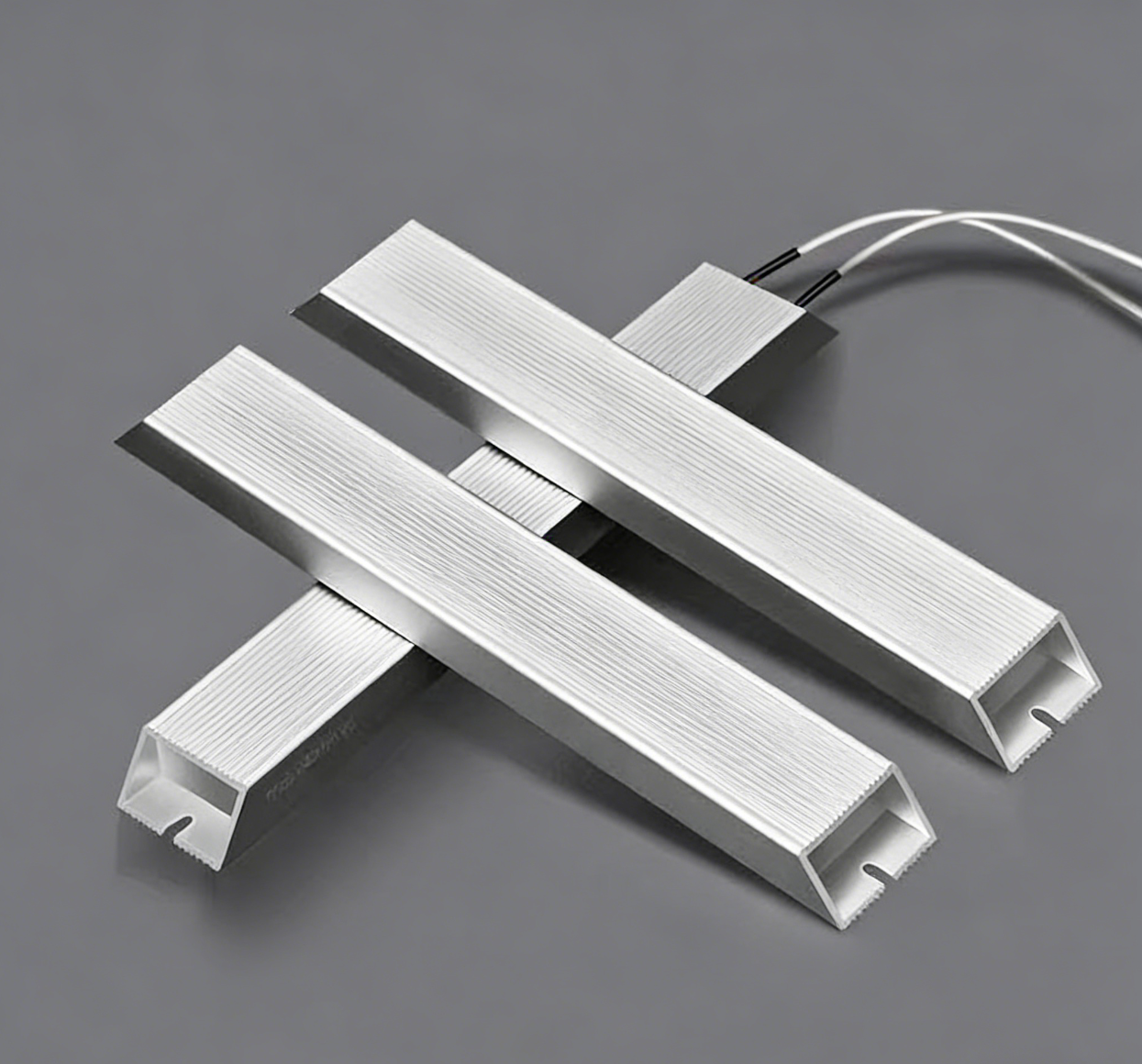

制動電阻常見類型包括波紋電阻和鋁合金電阻。波紋電阻通過立式波紋設計增強散熱；鋁合金電阻則采用耐振耐候封裝結構。

一、制動電阻的核心作用

制動電阻的核心作用是在電機減速或停機過程中，將電機反饋的再生電能轉化為熱能并消耗掉，從而防止變頻器直流母線電壓過高，避免損壞變頻器內部元件。具體表現為：

• 限制直流母線電壓 ：當電機減速時，慣性負載的動能通過電機轉化為電能，導致直流母線電壓升高。制動電阻通過分流作用，將多余電能以熱量形式釋放，維持母線電壓在安全范圍內。
• 提高系統動態響應 ：通過快速消耗再生電能，制動電阻允許電機更快地減速或反向運行，提升系統的動態性能。
• 保護變頻器 ：避免過高的直流母線電壓擊穿變頻器內部的電容、IGBT等元件，延長設備使用壽命。


二、制動電阻的工作原理

制動電阻的工作原理基于能量轉換和電路控制，主要涉及以下幾個環節：

1. 再生電能的產生

當電機的實際轉速高于變頻器輸出的同步轉速時（如減速、負載拖動電機旋轉），電機進入發電狀態。此時，電機的反電動勢高于變頻器輸出電壓，電流方向反轉，電能從電機反饋至變頻器的直流母線。

2. 直流母線電壓監測

變頻器內部的電壓監測電路實時監控直流母線電壓。當電壓超過設定閾值（通常為額定電壓的1.1-1.5倍）時，制動單元（制動斬波器）被觸發。

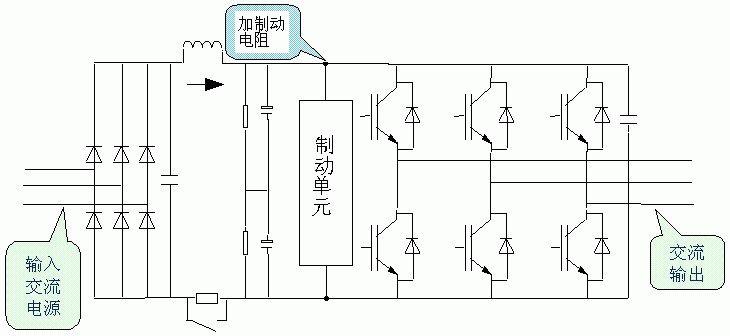

3. 制動單元的觸發與電阻接入

制動單元由功率開關器件（如IGBT）組成，當直流母線電壓達到閾值時，IGBT導通，將制動電阻接入直流電路。此時，再生電能通過制動電阻形成回路，電阻將電能轉化為熱能。

4. 能量消耗與電壓控制

制動電阻的阻值和功率決定了能量消耗的速率。電阻值越小，電流越大，消耗能量越快，但需考慮電阻的功率容量。制動單元通過脈沖寬度調制（PWM）控制IGBT的導通時間，調節電阻的平均電流，從而精確控制直流母線電壓。

三、制動電阻的選型參數

制動電阻的選型需考慮以下關鍵參數：

額定電阻值 (R)：根據變頻器直流母線電壓和最大允許電流計算，公式為R=Udc2/(0.1047×P×T)。

額定功率 (P)：反映電阻的散熱能力，需根據再生能量的大小和持續時間選擇。通常按短時工作制設計，如10%、20%或50%占空比。

最高工作電壓：需高于變頻器直流母線的最大電壓，防止電阻擊穿。

散熱方式：包括自然冷卻和強制風冷，根據安裝環境和功率需求選擇。

四、應用場景

制動電阻廣泛應用于需要快速減速或頻繁啟停的場合，例如：

• 電梯系統 ：電梯下降或制動時，電機產生再生電能，需通過制動電阻消耗。
• 起重機與提升設備 ：重物下放時，電機處于發電狀態，制動電阻確保安全減速。
• 機床與自動化生產線 ：快速停車或反向運動時，制動電阻提高系統響應速度。
• 電動汽車與軌道交通 ：制動能量回收系統中，制動電阻作為備用方案消耗多余電能。

五、注意事項

• 散熱問題 ：制動電阻工作時會產生大量熱量，需確保通風良好，避免過熱損壞。
• 電阻匹配 ：電阻值過大會導致制動效果不足，過小則可能超過變頻器或電阻的額定電流。
• 維護檢查 ：定期檢查電阻的外觀、接線和絕緣性能，防止因電阻老化或損壞引發故障。

總的來說，制動電阻通過將再生電能轉化為熱能，有效維持了變頻器系統的電壓穩定，是保障設備安全運行和提升動態性能的關鍵組件。在實際應用中，需根據系統的具體需求合理選型和配置制動電阻。
