1. 基本介紹

在半導體制造中，過程可靠性（Process Reliability）是指通過測試特定的結構，來評估制造工藝本身是否能保證器件在長期使用中的穩定性。封裝級可靠性（Package Level Reliability或PLR）是實現這一評估的主要手段（另外一種手段是是晶圓級可靠性 - Wafer Level Reliability或WLR）。PLR通常將測試結構中的器件（如MOSFET，metal lines）進行封裝（如采用雙列直插式陶瓷封裝），然后送入專用的PLR測試設備，進行長時間的加壓測試，精確測量某種物理失效。

在PLR中，TDDB、HCI、BTI和EM是評估半導體工藝壽命的“四大支柱”。這些測試不再是看整個芯片好不好用，而是通過封裝后的測試結構，把工藝層層拆解，觀察最底層的物理失效機制。

2. 傳統電學失效機制解析

2.1. TDDB (Time-Dependent Dielectric Breakdown)

經時介質擊穿。這是關于“絕緣層”壽命的考驗。

· 物理本質： 當給柵極（Gate）施加電場時，氧化層內部會逐漸產生缺陷。當缺陷連成一條線時，絕緣層就會瞬間變導體，導致器件燒毀。

· PLR 測試重點： 由于氧化層越來越薄，擊穿非常敏感。PLR 通過施加恒定電壓（CVS）或恒定電流（CCS），觀察柵極漏電流（Ig）突變的時間點。

· 核心指標： TBD(Time to Breakdown)。通過 PLR 的長期數據，我們可以建立電壓加速度模型，預測在正常工作電壓（如1.1V）下，氧化層能否撐過10年。

· 物理模型：E-model或者 1/E-model

· 參考標準：JESD92 (針對柵氧化層完整性的測試) 。

2.2. HCI (Hot Carrier Injection)

熱載流子注入。這是關于“高頻開關”損耗的考驗。

· 物理本質： 載流子（電子或空穴）在強電場下獲得極高能量（變“熱”），沖破勢壘并“卡”在氧化層里。這會導致晶體管的閾值電壓 (VTH) 發生偏移。

· PLR 測試重點： HCI 主要發生在器件開關的瞬間。在 PLR 中，我們會給漏極（Drain）施加高壓，在高溫下測量柵極飽和電流 IDSAT或 VTH 的退化百分比（比如退化 10% 即判定失效）。

· 優勢： 與 WLR 不同，PLR 能捕捉到更低電壓下的長期 HCI 退化趨勢。

· 物理模型：Vds加速模型

· 參考標準：JESD28（晶體管級別進行準靜態HCI評估方法）和JESD60（專門針對關鍵熱載流子效應的測試過程）。

2.3. BTI (Bias Temperature Instability)

偏置溫度不穩定性。包括常見的 NBTI（針對 PMOS）和 PBTI（針對 NMOS）。

· 物理本質： 當柵極處于常開（偏置）狀態且溫度較高時，界面處的 Si-H 鍵斷裂，產生陷阱電荷，導致閾值電壓VTH漂移。

· PLR 測試重點： 閾值電壓Vth。但是BTI有一個非常討厭的特性——恢復效應 (Recovery Effect)。一旦撤掉應力，退化會迅速恢復。

· 優勢： 基礎 PLR 測試可以在受控的高溫爐內進行非常精準的、帶偏置的長期監測，從而更好地捕捉這種隨溫度變化的緩慢退化。

· 物理模型：Arrhenius模型（溫度相關）。

· 參考標準：JESD90 (基于物理模型的 BTI 測量方法)。

下圖展示了這三種主要失效機制在晶體管結構中發生的具體位置。

2.4. EM (Electromigration)

電子遷移。這是關于“金屬連線”物理?yè)p耗的考驗。

· 物理本質： 高電流密度下，電子像洪水一樣“撞擊”金屬原子，導致原子發生物理位移，最終讓導線在某些地方變薄甚至斷裂（開路），或者在某些地方堆積導致短路。

· PLR 測試重點： 評估金屬線（Al 或 Cu）和通孔（Via）的電流承載能力，以及相關電阻值。

· 優勢：EM 測試通常需要數千小時。WLR 雖然有極高電流的快測，但那種極端電流產生的熱量（Joule Heating）會干擾物理模型。PLR 才是獲取高精度 Ea（活化能）的標準手段。

· 物理模型：Black’s Equation

· 參考標準：JESD61、JESD87、JESD202等

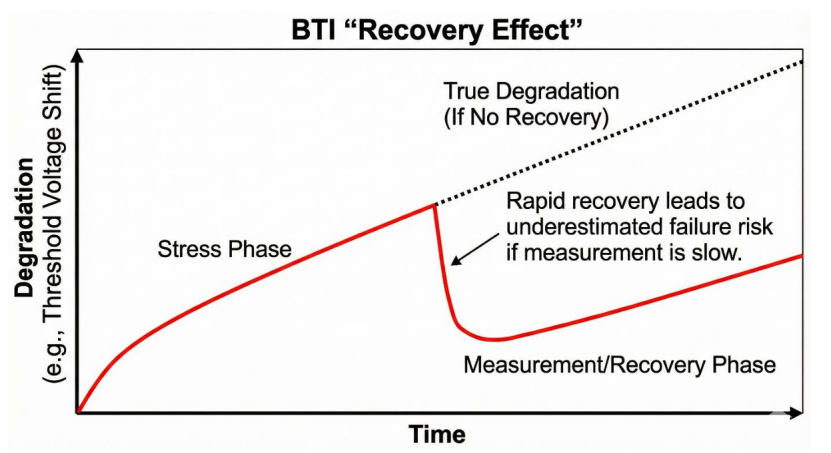

3. BTI測試的痛點：恢復效應與數據失真

傳統PLR測試設備在執行 BTI 測試時面臨嚴重挑戰 ：

· 恢復效應 (Recovery Effect)：當測試應力暫停時，器件的損傷會在幾毫秒內部分修復。

· 壽命高估：測量速度較慢的傳統PLR設備無法捕捉最差情況下的損傷，導致對器件壽命的高估。

· 安全風險：缺乏通道級獨立保護，單點失效可能波及器件本身或者相鄰器件。

· 工作流斷裂：數據往往存在于孤島中，工程師需導出大量數據至第三方軟件才能可視化退化曲線 。

4. 聯訊解決方案：在線測量 OTF（On-The-Fly）技術

聯訊開發的PLR0010 系統采用了先進的 OTF（On-The-Fly，在線測量） 技術，以消除器件在測量延遲期間產生的“恢復效應（Recovery Effect）”，：

· 連續漏極電流（ID）監控：與MSM（Measure-Stress-Measure）進行測量的傳統方法不同，PLR0010 可以在應力階段保持微小的漏極偏置，并每隔90微秒持續采樣漏極電流（ID）。該方法可以捕獲真實的退化曲線。

· 快速閾值電壓（Vth）提取：對于閾值電壓測量，系統具備微秒級的脈沖測試能力，采用基于最大跨導（Gm-max）的高速掃描算法。

· 捕獲快速陷阱：將“非應力”時間（中斷時間）縮短至約 200μs，確保在“快速陷阱（Fast Traps）”松弛之前將其捕獲。

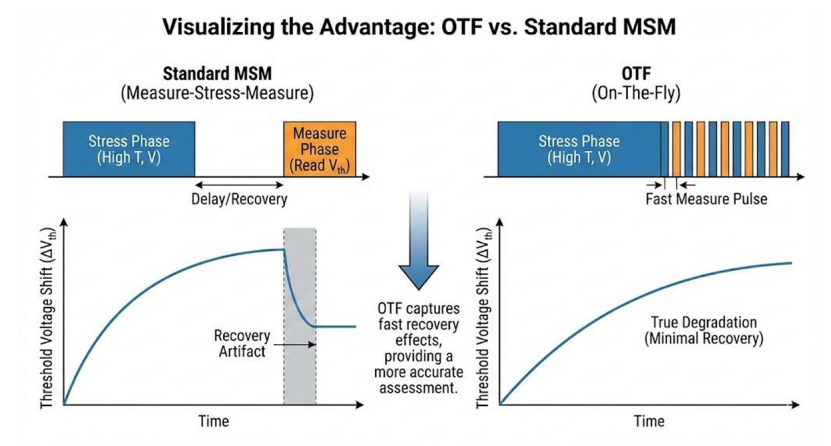

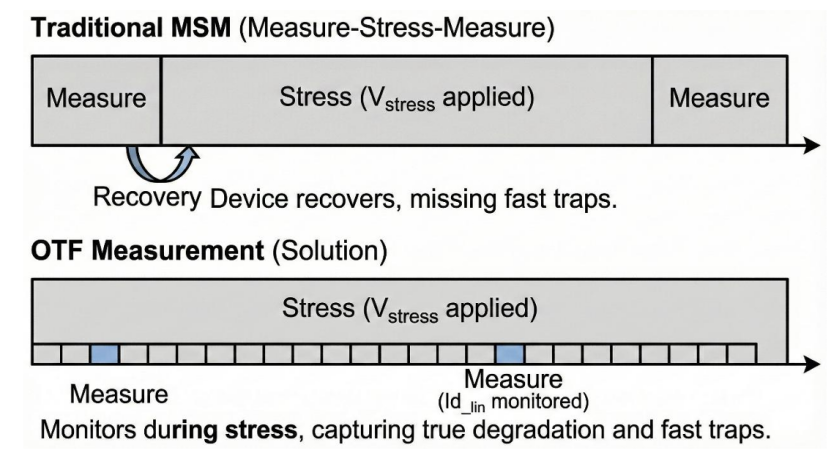

直觀對比：OTF 與標準 MSM 方法 下面兩圖展示了兩者之間的關鍵區別。在標準的“測量-應力-測量（MSM）”模式中，移除應力產生的空檔期會導致器件恢復，從而丟失數據。而在 OTF 模式下，應力是連續的，能夠捕獲到真實的“最差情況”退化。OTF技術確保了更準確的數據捕獲。

通過在不撤除應力電壓的情況下連續監控器件退化（例如線性漏極電流），PLR0010 能夠捕獲到傳統“測量-應力-測量”（MSM）周期經常遺漏的“快速陷阱”和真實的退化數據。

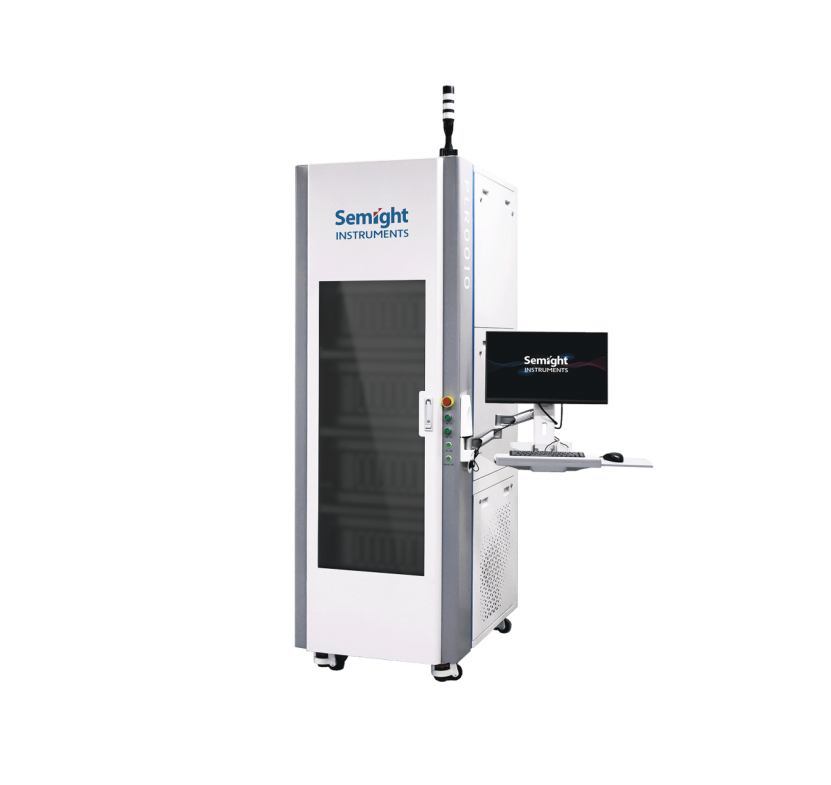

5. 聯訊PLR0010系統架構優勢和關鍵指標

PLR0010 系統專為滿足 JEDEC 嚴苛標準而設計，實現了硬件精度與軟件智能的高度集成。

5.1. 硬件性能與穩定性

· 高溫環境：支持高達250℃的穩定測試環境，滿足高度加速壽命測試要求。

· 通道獨立保護：每通道內置獨立過流保護邏輯，一旦單個器件失效，立即實現物理隔離，確保昂貴原型器件的安全。

· 無縫流式數據直存：突破傳統硬件緩存容量限制，支持測試數據的無上限實時落盤記錄。無論測試周期多長，均可確保原始數據的連續高頻采集，完美還原復雜退化曲線的每一個微觀細節。

5.2. 軟件集成與數據分析

· 一站式可視化：內置強大的繪圖引擎，支持直接在軟件內生成退化曲線、壽命預測圖及趨勢分析，無需依賴第三方工具。

· 生產自動化：無縫對接設備自動化程序（EAP），確保大規模量產測試中的數據可追溯性。
