一、應用背景

在材料介電常數的測試中，網絡分析儀作為一種常用手段，在低頻段的應用存在明顯局限。通常情況下，其測試頻率下限僅為100MHz，難以滿足對低頻介電性能的表征需求。此外，該方法的整體測試成本較高，尤其是專用夾具價格昂貴，進一步限制了其在低頻領域的廣泛應用。

針對上述痛點，本文介紹一種更為經濟高效的解決方案——采用阻抗分析儀進行低頻介電常數測試。以同惠電子TH2851阻抗分析儀配合TH26077專用夾具為例，該方案的測試頻率下限可延伸至20Hz甚至更低，完美覆蓋了網絡分析儀難以觸及的低頻區間。

本文將重點分享該方案在西安某大學微電子學院的實際應用案例，詳細記錄了針對新型薄膜材料的完整測試方法與操作流程，旨在為相關領域的科研與檢測工作提供有價值的參考。

二、測試方法

阻抗分析儀測試介電常數方法為平行板測試法

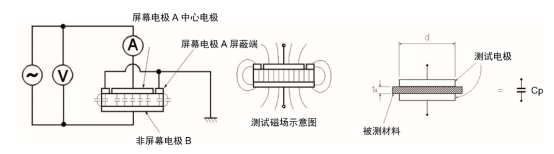

圖：平板測試法原理

使用此方法可以直接在夾具上讀出材料厚度，此夾具可以測試的參數有電容(C)、耗損因數(D)、介電常數(εr', εr'')

三、測試原理：

介電常數公式

四、系統配置

TH2851

TH26077夾具

介電常數軟件為選件，開通后在TH2851界面直接選擇對應的參數即可，分別可以單測、列表掃描、曲線掃描，下圖為曲線掃描界面。

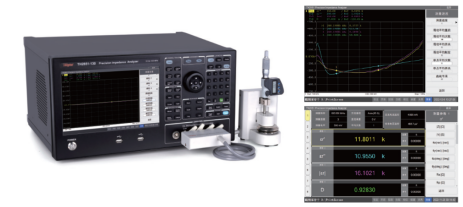

圖：儀器，夾具和軟件

測試材料

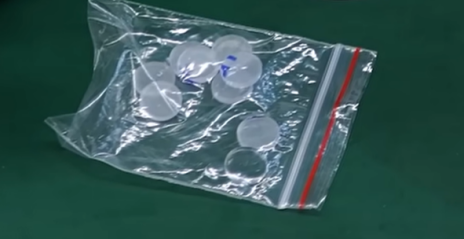

圖：測試材料

五、儀器夾具設置流程

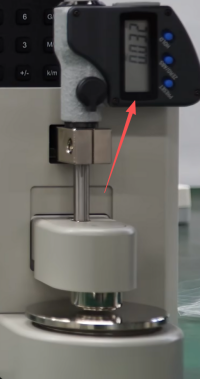

1.首先旋轉千分尺旋鈕觀察電子讀數，并觀察儀器lzl值，接近于零時，將千分尺歸零

2.將樣品放在測試臺上并壓緊材料

六、軟件操作流程

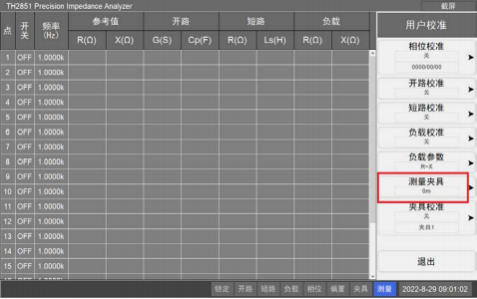

1. 設置 TH2851 的測試狀態

按“CAL”按鈕，將測量夾具選“0m”

2. 選擇合適的電極大小并連接夾具和 TH2851，并對夾具進行檢查并對夾具的電極進行平整度調節。先不要進行開路和短路校準。

3. 將 TH26077 夾具設置成開路狀態。

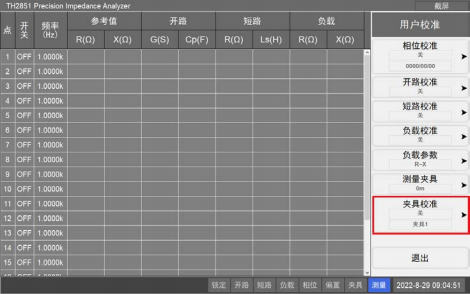

4. 按 TH2851 的“CAL”按鍵，選擇“夾具校準”，并“開始夾具校準”

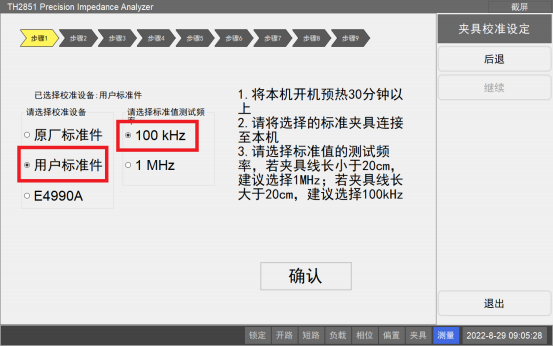

5. 選擇“用戶標準件”里的“100kHz”，按“確認”，確保 TH26077 夾具處于正確的開路設置狀態，并按“開始”。TH2851 會連續進行相位校準和開路校準。

6. 開路校準結束后會提示進行短路校準，先將 TH26077 夾具設置成短路狀態，然后按“開始”進行短路校準。

7. 短路校準結束后會提示進行負載校準，先將 TH26077 的開短路件移除，并將兩個電極間距調整至 0.2 厘米，然后按“開始”進行負載校準。校準期間請遠離 TH26077 夾具并避免空氣流動對負載校準的干擾。

8. 校準完畢后點擊“完成”按鈕。

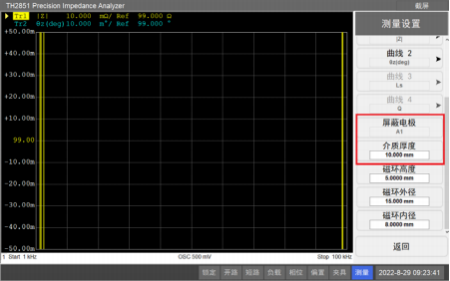

9. 點測界面按 LCR METER 區域的“Meas”按鈕進入測量設置;列表模式在列表總菜單;掃描模式按 RESPONSE 區域的“Meas”按鈕，可以對 TH26077的屏蔽電極種類和介質厚度進行設置。

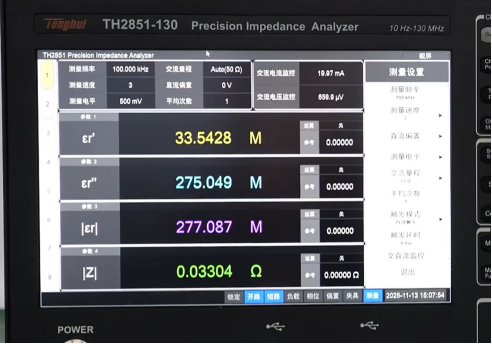

10. 測量參數選擇介電即可進行測試并觀察測試值記錄。

七、其他應用

無源元件：

電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析。

半導體元件：

LED驅動集成電路寄生參數測試分析;變?nèi)?a target="_blank">二極管的C-VDC特性;晶體管或集成電路的寄生參數分析

其它元件：

印制電路板、繼電器、開關、電纜、電池等阻抗評估

介質材料：

塑料、陶瓷和其它材料的介電常數和損耗角評估

磁性材料：

鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估

半導體材料：

半導體材料的介電常數、導電率和C-V特性

液晶單元：

介電常數、彈性常數等C-V特性
