隨著電力系統智能化與狀態監測需求的持續升級，AI變壓器狀態監測系統已成為電網安全穩定運行的核心保障。其電源轉換、信號調理與執行機構驅動系統作為整套設備的“能源與神經”，需為傳感器、通信模塊、告警與保護單元等關鍵負載提供穩定高效的電能管理與控制信號，而功率MOSFET的選型直接決定了系統可靠性、測量精度、響應速度及環境適應性。本文針對監測系統對長期穩定、低功耗、高精度與強抗擾的嚴苛要求，以場景化適配為核心，重構功率MOSFET選型邏輯，提供一套可直接落地的優化方案。

一、核心選型原則與場景適配邏輯

選型核心原則

圖1: AI變壓器狀態監測系統方案與適用功率器件型號分析推薦VBA1311與VBM1151N與VBA2207與產品應用拓?fù)鋱D_01_total

電壓裕量充足：針對系統內部12V/24V低壓總線及高壓側采樣隔離需求，MOSFET耐壓值需根據應用位置預留充足裕量，應對感應電壓與浪涌沖擊。

低損耗與高線性度優先：電源路徑優先選擇低導通電阻(Rds(on))器件以降低損耗;信號開關與調理電路需關注導通特性線性度，保障信號完整性。

封裝匹配戶外與緊湊需求：根據安裝環境(如戶外端子箱、緊湊機柜)與功率等級，搭配TO220F、TO263、SOP8等封裝，平衡散熱、絕緣與空間限制。

超高可靠性設計：滿足戶外惡劣環境下(寬溫、潮濕、電磁干擾)10年以上連續穩定運行要求，兼顧高溫穩定性與抗沖擊能力。

場景適配邏輯

按監測系統核心功能模塊，將MOSFET分為三大應用場景：低壓電源管理與分配(系統基礎)、傳感器激勵與信號通路切換(測量關鍵)、告警與保護執行驅動(安全輸出)，針對性匹配器件參數與拓?fù)浣Y(jié)構。

二、分場景MOSFET選型方案

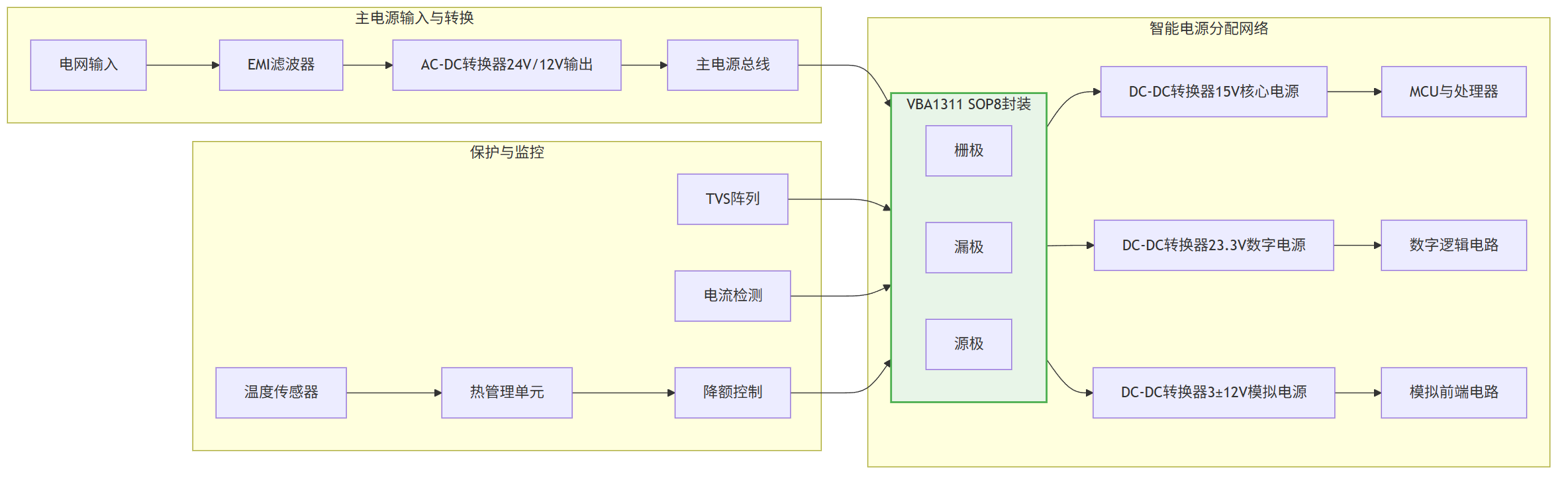

場景1：低壓電源管理與分配(12V/24V系統總線)—— 系統基礎器件

圖2: AI變壓器狀態監測系統方案與適用功率器件型號分析推薦VBA1311與VBM1151N與VBA2207與產品應用拓?fù)鋱D_02_power

推薦型號：VBA1311(N-MOS，30V，13A，SOP8)

關鍵參數優勢：采用溝槽技術，10V驅動下Rds(on)低至8mΩ，13A連續電流滿足主電源路徑開關及DC-DC同步整流需求。1.7V低閾值電壓兼容3.3V/5V邏輯電平。

場景適配價值：SOP8封裝節省空間，便于在緊湊的監測主板集成。超低導通損耗減少電源分配網絡壓降與發熱，為高精度ADC、處理器等核心芯片提供純凈電源基礎。適用于主電源輸入開關、負載點(PoL)轉換器及輔助電源的智能通斷控制。

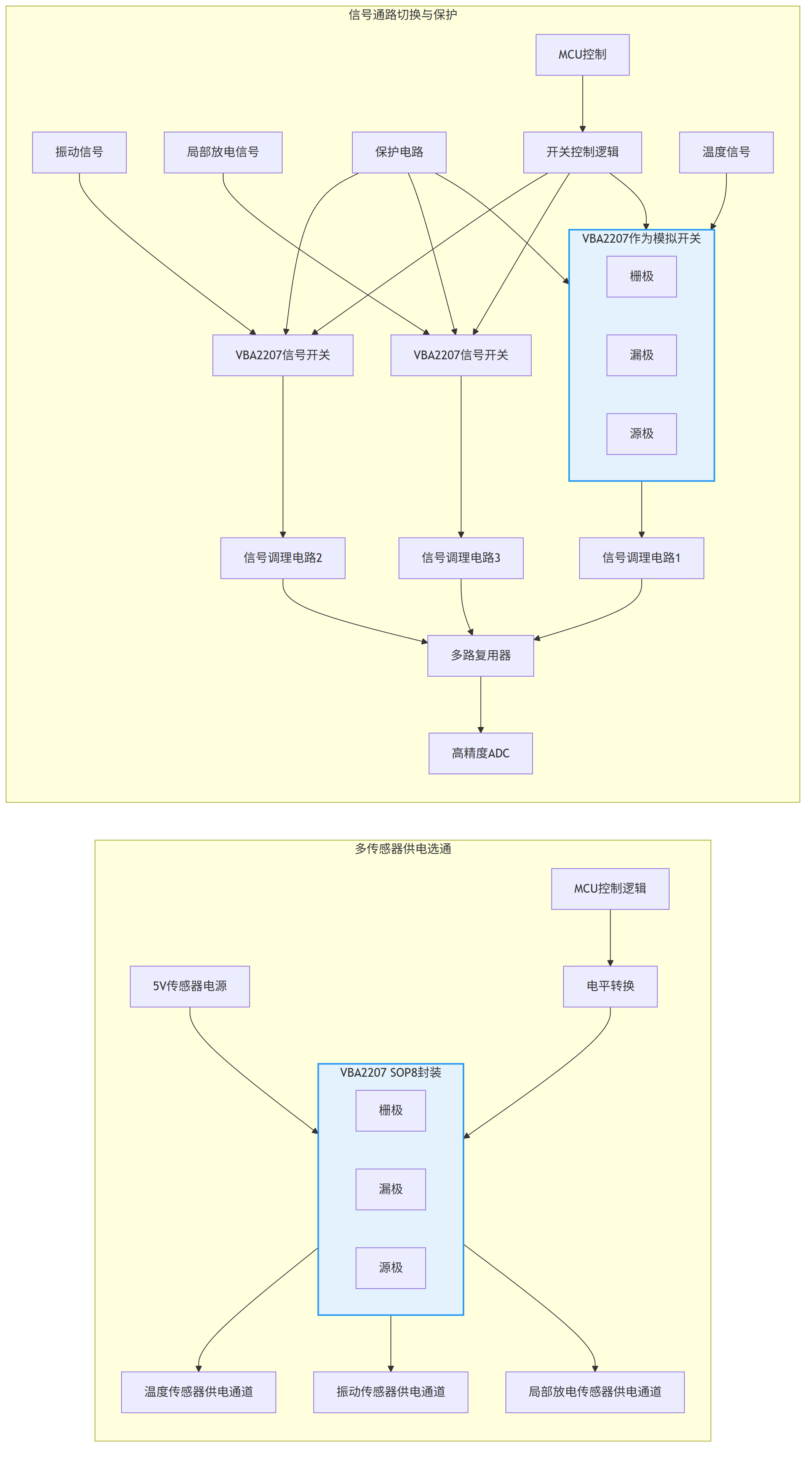

場景2：傳感器激勵與信號通路切換(多路復用與保護)—— 測量關鍵器件

推薦型號：VBA2207(P-MOS，-20V，-15A，SOP8)

關鍵參數優勢：雙電源電壓(2.5V/4.5V/10V)下Rds(on)均表現優異(最低7mΩ@10V)，-15A電流能力足以驅動各類傳感器激勵源或切換多路模擬信號。低至-0.6V的閾值電壓確?？捎傻蛪?a target="_blank">MCU直接驅動。

場景適配價值：SOP8封裝適合高密度信號調理板布局。其優異的導通線性度在作為模擬開關使用時，能最大限度降低信號失真與引入額外噪聲，保障油溫、振動、局部放電等微弱傳感信號采集的精度。適用于多路傳感器供電選通、信號通道復用及輸入級保護電路。

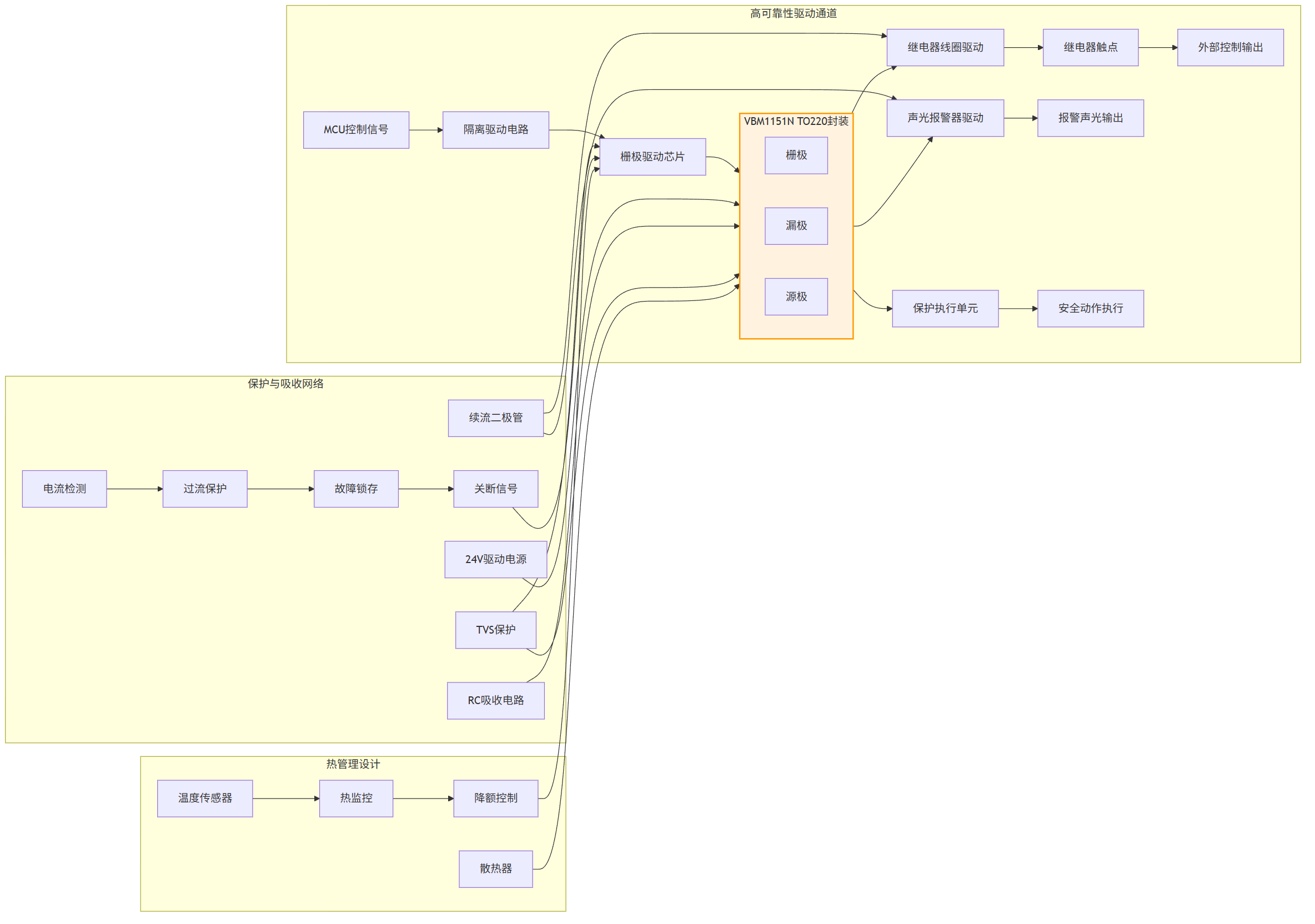

場景3：告警與保護執行驅動(驅動繼電器、告警器)—— 安全輸出器件

推薦型號：VBM1151N(N-MOS，150V，100A，TO220)

關鍵參數優勢：150V耐壓提供充足裕量應對繼電器線圈關斷尖峰，10V驅動下Rds(on)低至8.5mΩ，100A超大連續電流能力遠超實際需求，確保驅動絕對可靠。

場景適配價值：TO220封裝散熱性能優秀，便于安裝散熱器以適應戶外機柜可能的高溫環境。極低的導通壓降確保告警裝置(如聲光報警器、遠程通信模塊喚醒電路)能獲得全額電壓驅動，動作迅速可靠。適用于驅動中型繼電器、現場告警單元等感性負載，作為系統對外執行的安全接口。

三、系統級設計實施要點

驅動電路設計

VBA1311/VBA2207：可由MCU GPIO直接驅動，柵極串聯22-100Ω電阻抑制振鈴，并就近布置TVS管防護ESD。

VBM1151N：建議采用專用柵極驅動芯片或三極管推挽電路，提供快速充放電能力以降低開關損耗，柵極回路需采用緊湊布局。

熱管理設計

圖3: AI變壓器狀態監測系統方案與適用功率器件型號分析推薦VBA1311與VBM1151N與VBA2207與產品應用拓?fù)鋱D_03_signal

分級散熱策略：VBM1151N在驅動連續或頻繁動作的負載時需加裝散熱器;VBA1311與VBA2207依靠PCB敷銅即可滿足散熱，但需注意在高溫環境下進行電流降額。

降額設計標準：戶外應用考慮最高環境溫度，結溫按不超過110℃設計，連續工作電流建議使用額定值的50%-60%。

EMC與可靠性保障

EMI抑制：驅動繼電器等感性負載時，VBM1151N漏極必須并聯續流二極管或RC吸收電路。電源輸入側的VBA1311可增加輸入濾波與磁珠。

保護措施：所有MOSFET的柵-源極間應布置穩壓管或TVS進行電壓鉗位。負載回路建議設置過流檢測，執行輸出回路可增設冗余串聯開關或自恢復保險絲。

四、方案核心價值與優化建議

本文提出的AI變壓器狀態監測系統功率MOSFET選型方案，基于功能場景化適配邏輯，實現了從內部電源到信號鏈、再到對外執行的全鏈路覆蓋，其核心價值主要體現在以下三個方面：

圖4: AI變壓器狀態監測系統方案與適用功率器件型號分析推薦VBA1311與VBM1151N與VBA2207與產品應用拓?fù)鋱D_04_drive

1. 高精度與高可靠性供電：通過為電源管理選用超低內阻的VBA1311，極大降低了電源網絡的自身損耗與熱噪聲，為前端傳感器與高精度數據采集電路提供了潔凈、穩定的能量基礎，這是實現高精度狀態監測的物理前提。所有器件均針對戶外長壽命要求選型，保障系統核心供電與控制的長期穩定。

2. 信號完整性保障：在關鍵的信號調理通路選用導通特性優異的VBA2207作為模擬開關或保護器件，其低且平坦的Rds(on)曲線能最大限度減少信號衰減與非線性失真，確保微弱的變壓器狀態特征信號能夠被真實、無損地采集與傳輸，直接提升了監測數據的準確性與AI診斷算法的有效性。

3. 強抗擾與可靠執行：針對可能處于復雜電磁環境的執行輸出端，選用高耐壓、大電流的VBM1151N，其強大的驅動能力與TO220封裝的散熱余量，確保在系統發出告警或保護指令時，執行機構能夠無視干擾、果斷動作，將AI系統的決策可靠地轉化為物理世界的控制行為，筑牢安全防線。

在AI變壓器狀態監測系統的硬件設計中，功率MOSFET的選型是實現低功耗、高精度、快響應與高可靠的核心環節。本文提出的場景化選型方案，通過精準匹配電源管理、信號切換與執行驅動的不同需求，結合系統級的驅動、散熱與防護設計，為監測設備研發提供了一套全面、可落地的技術參考。隨著狀態監測向更高采樣率、更多傳感器融合、邊緣AI實時處理的方向發展，功率器件的選型將更加注重低噪聲、快開關與高集成度。未來可進一步探索集成驅動與保護功能的智能功率模塊(IPM)在緊湊型設計中的應用，為構建更智能、更可靠的下一代電網狀態感知終端奠定堅實的硬件基礎。在電網數字化轉型的時代，卓越的硬件設計是守護電力設備安全穩定運行的第一道堅實防線。
