Boost、Buck-Boost、Sepic拓撲有什么區別

MPS芯源系統 ? 來源:MPS芯源系統 ? 2026-04-11 14:14 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

工程師筆記

工程師們在做電源設計時經常會有升壓的需求,而常用的Boost、Buck-Boost、Sepic拓撲均可實現升壓。這些拓撲有什么區別,該選哪個呢?

先來簡單了解一下

這三種拓撲的基本原理

PART 01

Boost


在一個周期內,當MOS管Q1導通時,二極管D1截止,輸入給電感L1儲能,輸出需要的能量靠輸出電容維持;當MOS管Q1關斷時,二極管D1導通,輸入源和電感L1共同給輸出提供能量。

通過理論推導可以得到,Boost的輸入輸出電壓公式為:


D為占空比,也就是MOS管Q1的導通時間占開關周期的比例,下同。

電感電流平均值為:


Io為輸出電流,下同。

需要的MOS和二極管耐壓等級至少為Vo

如需技術支持、詢價采購,請掃描下方二維碼

PART02

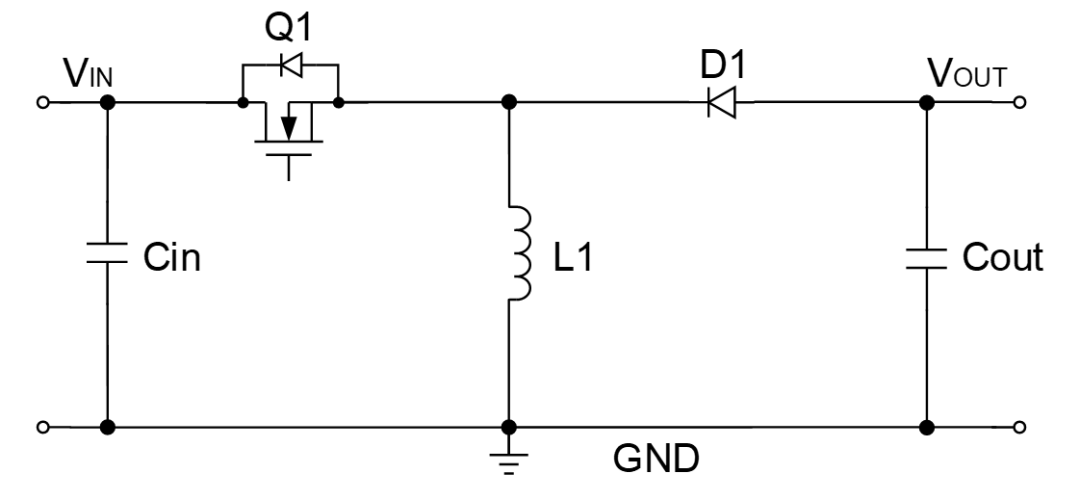

Buck-Boost


注:此拓撲輸出的是負壓,4開關的buck-boost可實現正壓的升降壓輸出

在一個周期內,當MOS管Q1導通時,二極管D1截止,輸入給電感L1儲能,輸出需要的能量靠輸出電容維持;當MOS管Q1關斷時,二極管D1導通,電感L1給輸出提供能量。 Buck-Boost的輸入輸出電壓公式為:


Buck-Boost的電感電流平均值為:


需要的MOS和二極管耐壓等級至少為Vin+|Vo|

PART03

Sepic

一些工程師朋友可能對Sepic不太了解,MPS之前出了一篇文章專門講解Sepic:

賽皮克(Sepic)是啥? 基因突變的Boost實現升降壓

Sepic是一種能夠實現升降壓的非隔離DC/DC拓撲,基本拓撲如下:


相比Boost和Buck-Boost,Sepic多了一個儲能電感L2和一個隔直電容C1。

Sepic的輸入輸出電壓公式與Buck-Boost相同,為:


靠近輸入端的電感L1電流平均值為:


靠近輸出端的電感L2電流平均值為:


需要的MOS和二極管耐壓等級至少為Vin+Vo,隔直電容C1的耐壓等級至少為Vin

總結

總結一下三種拓撲的電壓電流特性。注意對于同樣的輸入輸出電壓,Boost拓撲的占空比D要小于Buck-Boost和Sepic


取Vo=2Vin的情況做比較,可以得到三種拓撲電流的波形如下:




同種條件下Boost拓撲上電感電流的平均值會低于Buck-Boost和Sepic,MOS管和二極管上的平均電流也會更低。而Buck-Boost的電感電流平均值為Sepic拓撲的兩個電感平均電流之和。

有如下結論:

單純的升壓應用,選擇Boost拓撲需要的器件耐壓更低,同器件下發熱量更小,可以盡量選用Boost拓撲來做。特別注意,Boost拓撲在不做特殊處理的情況下,無法實現輸出過流保護和短路保護。而Buck-Boost和Sepic可以實現。

需要升降壓的場合則需要選用Buck-Boost或Sepic。

兩開關的Buck-Boost只能出負壓,可以用在輸出負載和系統不共地的場合。四開關的Buck-Boost需要4個MOS或者兩個MOS兩個二極管,相對來說成本更高一些。

Sepic需要兩個功率電感還需要多加一個隔直電容,會占用更大的板面積。方便之處是可以用現成的Boost芯片改為Sepic拓撲。
