Part.1

新品介紹

BLDC（無刷直流電機）憑借其高效率、低噪音、長壽命及易于控制等優勢，廣泛應用于電動工具、家用電器、工業驅動、個人護理產品等領域。杭州晶華微電子全新推出的SD81F134是一款集成高性能8051內核與豐富模擬外設的SoC芯片，特別適用于BLDC電機控制。本方案充分利用其內置增強型PWM、高精度ADC、可編程增益放大器（PGA）、運算放大器（OP）及模擬比較器（ACMP），提供一套高集成、低成本、高可靠性的電機驅動解決方案。

Part.2

芯片核心特性

2.1 系統內核與存儲

8位8051兼容內核、最高主頻48MHz，支持1T/2T機器周期

32KB程序Flash，支持分區讀寫保護

6.5KB DATA FLASH，1KB DATA Flash，1KB + 256B SRAM

工作電壓：2.1V – 5.5V

工作溫度：-40℃ ~ +105℃

2.2 增強型PWM模塊（EPWM）

6通道獨立PWM輸出

支持獨立/互補/同步/成組模式

支持邊沿對齊與中心對齊

內置死區延時控制，防止上下橋臂直通

支持硬件剎車功能，可由ACMP觸發

2.3 高精度模擬前端

12位SAR ADC：

- 所有22個GPIO均可復用為ADC輸入通道

- 參考電壓可選（1.25V/2.0V/2.4V/3.0V/VDD）

- 支持硬件觸發采樣（PWM邊沿/周期觸發）

- ENOB高達11位（VREF ≥ 2.0V）

可編程增益放大器（PGA）：

- 增益可選：1/2/4/8/16/32/64/128

- 支持失調電壓軟件校準

- 輸出可接ADC或ACMP

兩路運算放大器（OP0/OP1）：

- 可配置為運放或比較器模式

- 支持內部1.25V基準輸入

- 輸出可接ADC或ACMP

兩路模擬比較器（ACMP0/ACMP1）：

- 支持遲滯電壓可調（10~60mV）

- 可觸發PWM剎車，實現硬件過流保護

- 正端負端可靈活配置

2.4 時鐘與電源管理

內置48MHz高頻RC振蕩器，校準后常溫精度±1%

內置32kHz低頻RC振蕩器

支持外部晶體振蕩器（8–16MHz / 32.768kHz）

低壓復位（BOR）與低壓檢測（LVD）有多個電壓可選

低功耗模式支持：空閑模式、休眠模式（最低6μA @3V）

2.5 通信與外設

2路UART（最高速率1Mbps）

1路I2C（最高速率400kbps）

1路SPI（最高速率6Mbps）

16個外設中斷源、2個外部中斷

多個定時器（Timer0~4、WDT、WUT等）

96位唯一芯片ID號（UID）

2.6 封裝選項

SOP16、TSSOP20、SSOP24、QFN24

支持編帶包裝，適用于自動化生產

Part.3

BLDC控制系統架構

3.1 硬件系統框圖

SD81F134 MCU功能框圖

3.2 控制模式支持

無感方波控制（適用于低成本應用）

速度閉環與扭矩控制

硬件過流、過壓、欠壓保護

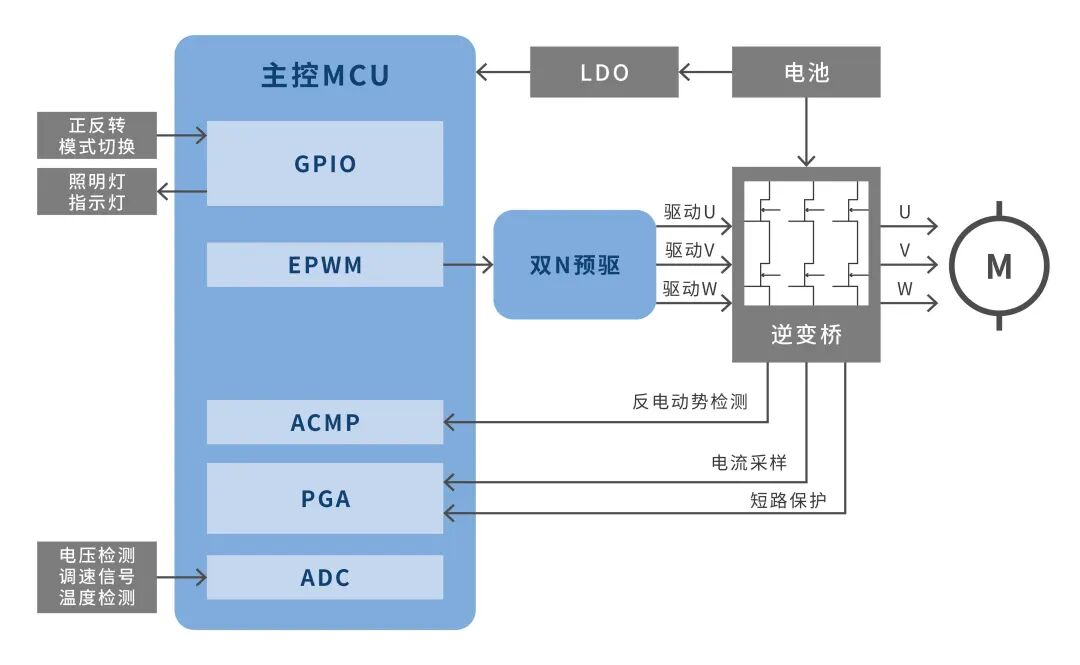

3.3 典型應用電路框圖

Part.4

電氣特性與性能指標

4.1 工作條件

電源電壓：2.1V – 5.5V

溫度范圍：-40℃ ~ +105℃

ESD防護：HBM Class 3A，CDM Class C2A

4.2 模擬性能摘要

ADC采樣率最高300ksps（VREF = VDD/3.0V/2.4V）

PGA增益誤差：±1%（Gain=1/2/4）

ACMP響應延時：≤100ns

OP帶寬：5MHz（Rload=2K,Cload=10pF）

4.3 功耗表現

正常模式工作電流：4.5mA @48MHz, 5V

休眠模式電流：6μA @3V

支持定時喚醒（WUT），適用于電池供電場景

Part.5

軟件開發與工具鏈

5.1 開發環境

支持Keil C51 IDE

提供完整的電機控制庫函數

提供無感控制算法示例代碼

5.2 調試與燒錄工具

SDIC Writer：支持在線/離線燒錄

SDLINK調試器：支持Keil仿真調試

5.3 技術支持與資料

提供原理圖、PCB布局參考、源代碼

可提供定制化算法與方案優化

Part.6

總結

SD81F134 BLDC電機控制方案以高集成度、高精度采樣、硬件級保護機制和豐富的開發支持為核心優勢，適用于對成本、性能、可靠性有較高要求的電機驅動應用。晶華微電子憑借在混合信號SoC領域的技術積累，為客戶提供從芯片到系統的一站式解決方案，助力產品快速上市，提升市場競爭力。
