STlink驅動的安裝

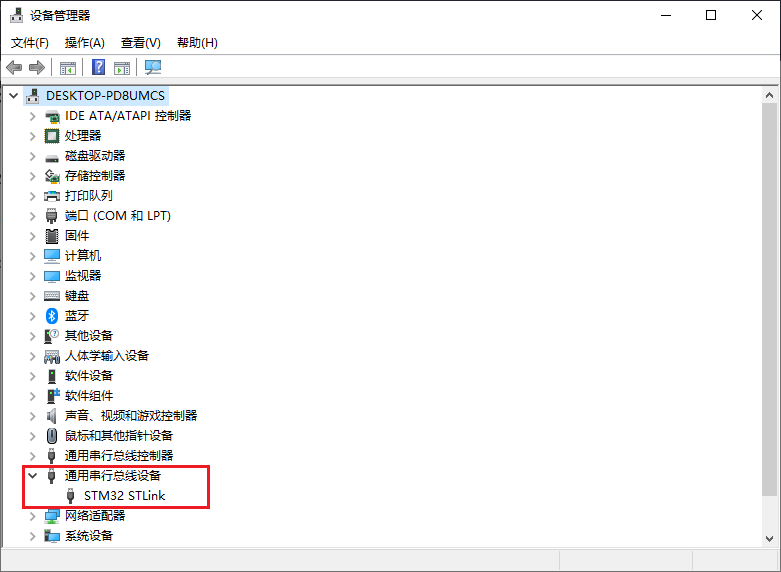

在開發STM32的時候少不了使用到調試，而STlink配合MDK則可以做到一邊調試一邊編程，對于STM32支持硬件仿真的情況下，是非常合適的，在初次使用STLink的時候，很多人都會發現插上電腦STLINK之后，電腦并不能識別到STlink，此時需要安裝相關驅動，電腦才能識別==對于驅動STLink的這些驅動我們不用去計較這么多，燒錄器廠商會自己寫好打包，我們只需下載使用即可==，下方我貼出STLinkl驅動相關下載鏈接方便直接下載：鏈接 在對應的文件夾中選者X86或者64位按自己電腦位數選擇安裝相應驅動即可，安裝成功后打開我們的設備管理器可以看到我們電腦能夠看到下面界面則代表驅動安裝成功：

MDK配置時候出現的相關問題

當我們安裝好STlink相關驅動后，這個時候我們可以去正常的使用他直接在MDK中進行相關調試了嗎，答案當然是否定的，畢竟電腦識別了不代表MDK也能跟著直接識別嗎，電腦需要相關驅動，那MDK也是需要相關配置兩者才能正常的結合使用的哦，在配置和連接的過程中我們會遇到一些問題，下面將列舉出常見問題：

MDK相關配置：

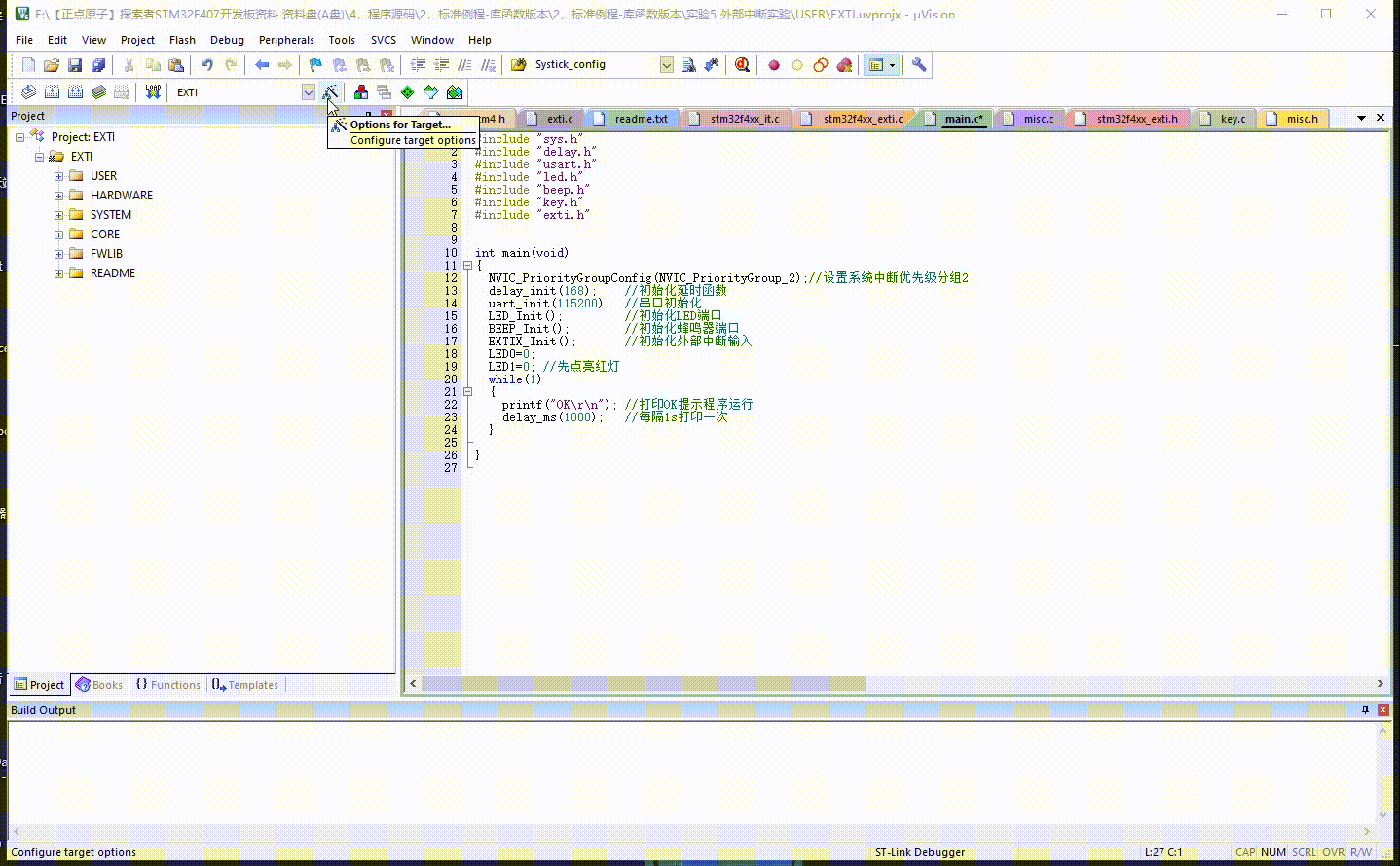

在配置的過程中可能會遇到的錯誤，我將插入一段gif圖片大家可以看到正確的配置方式：MDKSTLink正確配置方式：

在圖片中我們可以看到最后我點進去的STLink并沒有被MDK識別到那怎么辦呢，接著往下看--

STLink出現通信錯誤解決方案

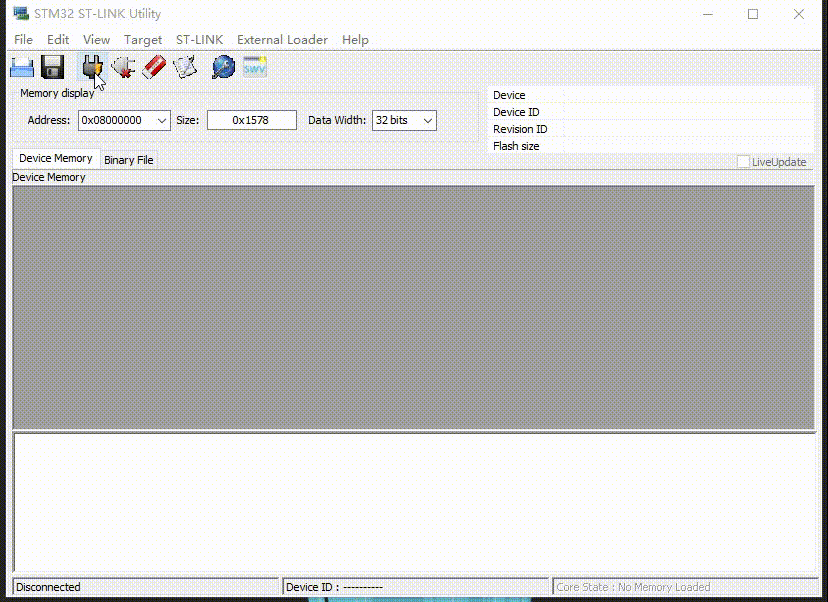

①可能原因 STlink損壞 按下圖排查：若真的損壞那么官方的下載軟件也無法讀取IC的

光看圖片中并不能直接得出結論STLink已經損壞我們接下來進行下一步排查。

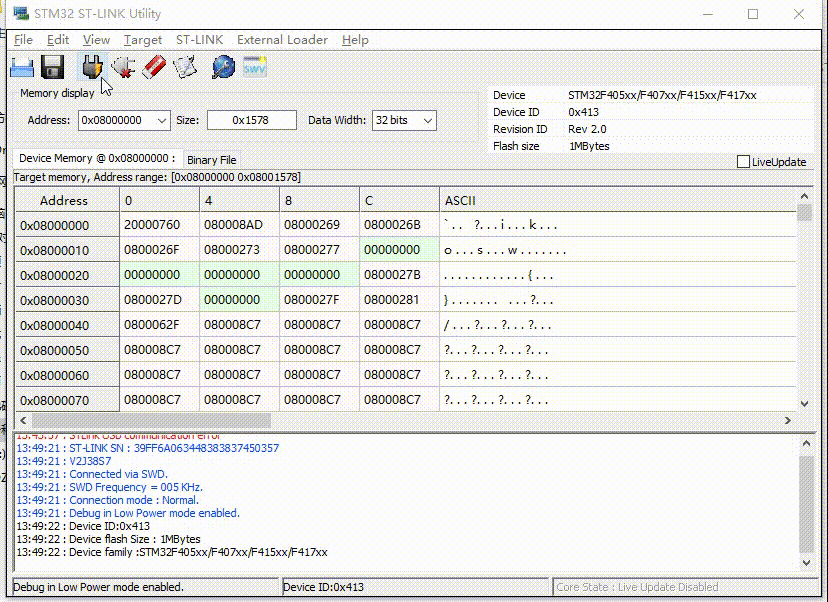

②STLINK可能通信沒穩定或者單片機突然上電導致的BUG，我們進行下一步排查，重新插拔下STLink再去官方燒錄軟件中查看能否正常讀取IC的ID，重新插拔后看下圖：

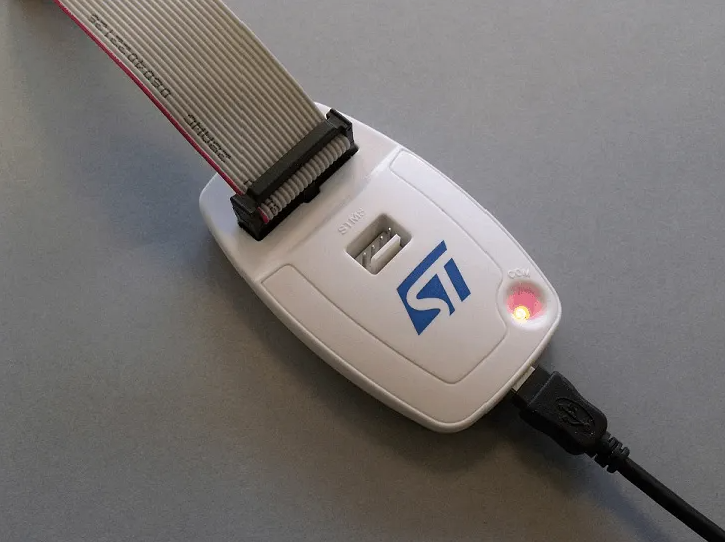

注意連接過程中的STLink的狀態指示燈是紅綠交替閃爍的哦

連接成功后MDK的配置：

連接成功后，我們可以進入MDK種重新嘗試讀取下芯片的IDcode，成功讀取。

配置：

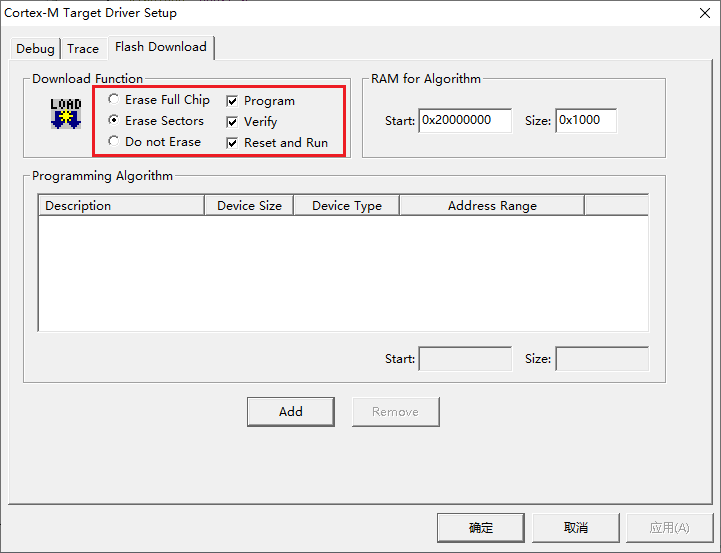

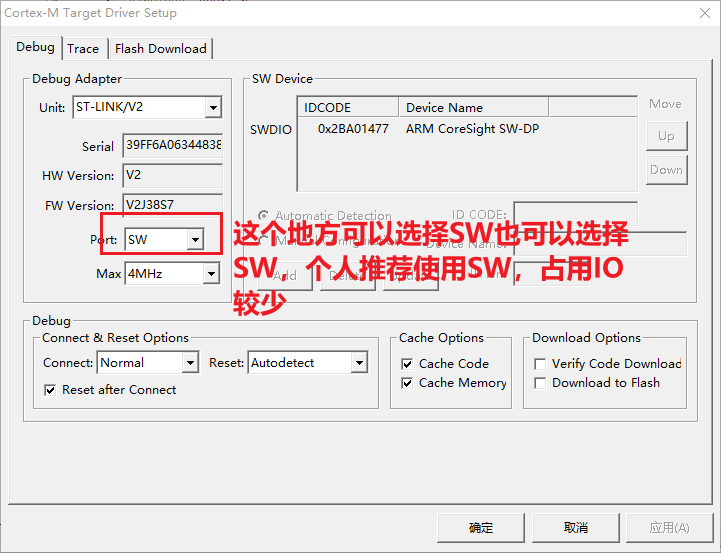

關于配置可以用三張圖來說明如下：

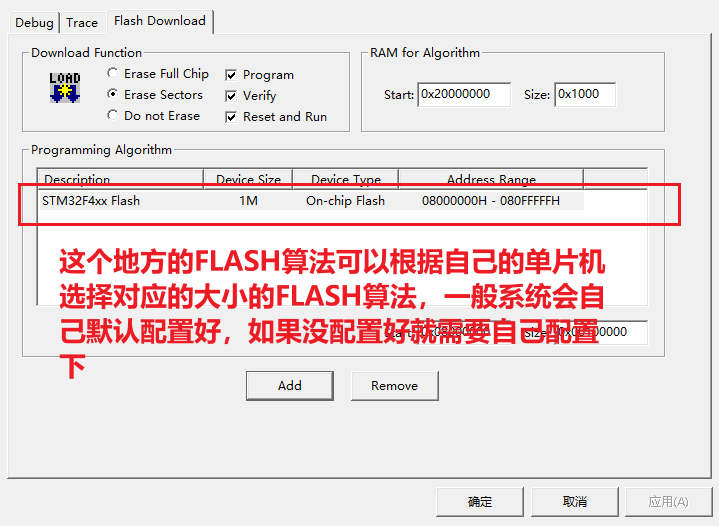

一般很多種情況是同時打開多個MDK工程文件的時候，F(xiàn)LASH算法被MDK無法自動識別，這個時候需要自己配置下自己對應的MCU型號的FLASH算法哦 。

小結

在調試過程中使用仿真時必不可少的，希望此文章能幫助到一些初次使用STLink的小伙伴，對于MDK的調試窗口相關以后也會更新相關文章，喜歡此類文章的小伙伴可點點關注哦。
