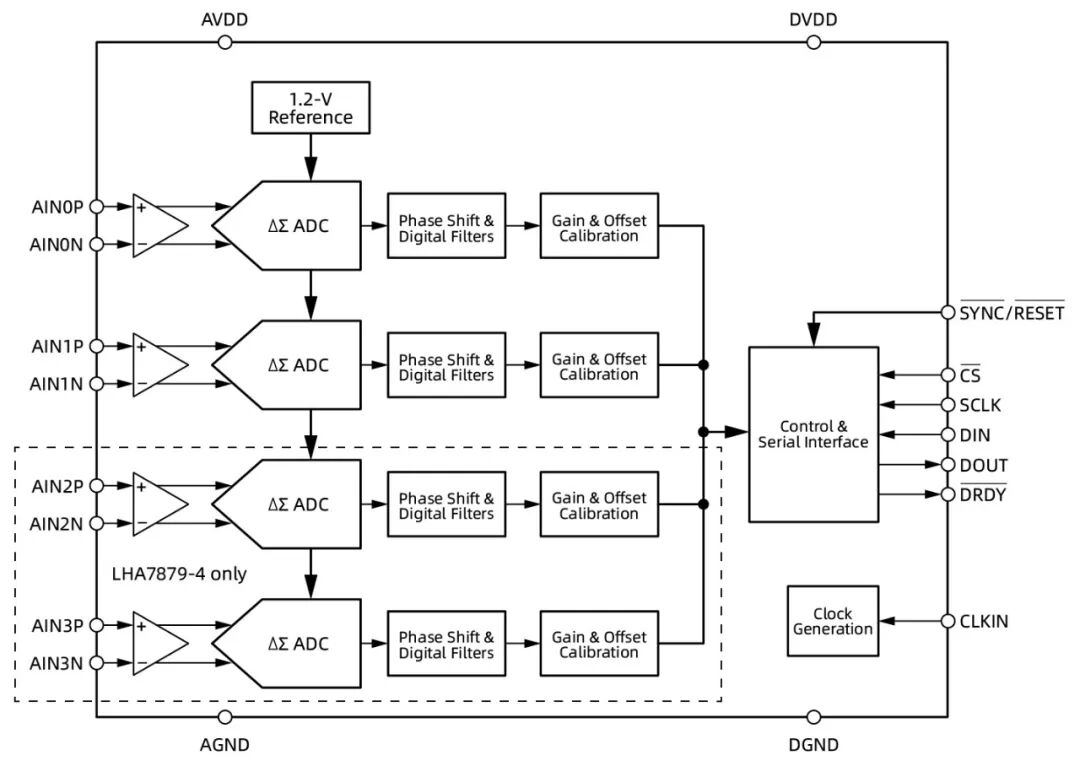

LHA7879-2/4是一款2/4通道同步采樣24位ΣΔ ADC，具備寬動態范圍、低功耗以及專為電能測量優化的特性。其ADC輸入可直接連接電阻分壓網絡或電源變壓器進行電壓測量，也可連接電流互感器、分流器或羅氏線圈完成電流測量。各通道可根據傳感器類型獨立配置，內置的低噪聲可編程增益放大器（PGA）提供1至128倍增益，能夠有效放大微弱信號。此外，該器件還集成了通道間相位校準、失調校準與增益校準寄存器，便于消除信號鏈誤差。芯片內部包含低漂移1.2V基準電壓源，有助于減小PCB面積?？蛇x的通信接口和寄存器映射CRC（循環冗余校驗）功能則可保障通信的完整性。該芯片提供20引腳TSSOP封裝，支持–40°C至+125°C的工業溫度范圍。

2/4通道同步采樣，支持軌到軌差分模擬輸入

可編程輸出速率高達64 kSPS

可編程增益高達128倍

集成負壓電荷泵，單電源3V供電，支持低至-1.2V輸入

噪聲性能：

- 等效輸入噪聲：

1.2μVrms @ 250 SPS

14μVrms @ 32 kSPS

- 動態范圍 107dB @ 4 kSPS, gain=1

總諧波失真(THD)：-100dB

積分非線性(INL)：±6 ppm/FSR

低溫漂1.2 V片內基準電壓源：±7ppm/°C

LHA7879-2支持外部基準輸入

2.7V到3.6V模擬或數字供電

可選通信接口和寄存器映射CRC校驗

低功耗：3.1mW(4通道)，AVDD和DVDD 3V

工作溫度范圍：-40°C至+125°C

斷路器

保護繼電器

電能計量

電能質量分析儀

電池測試設備

電池管理系統

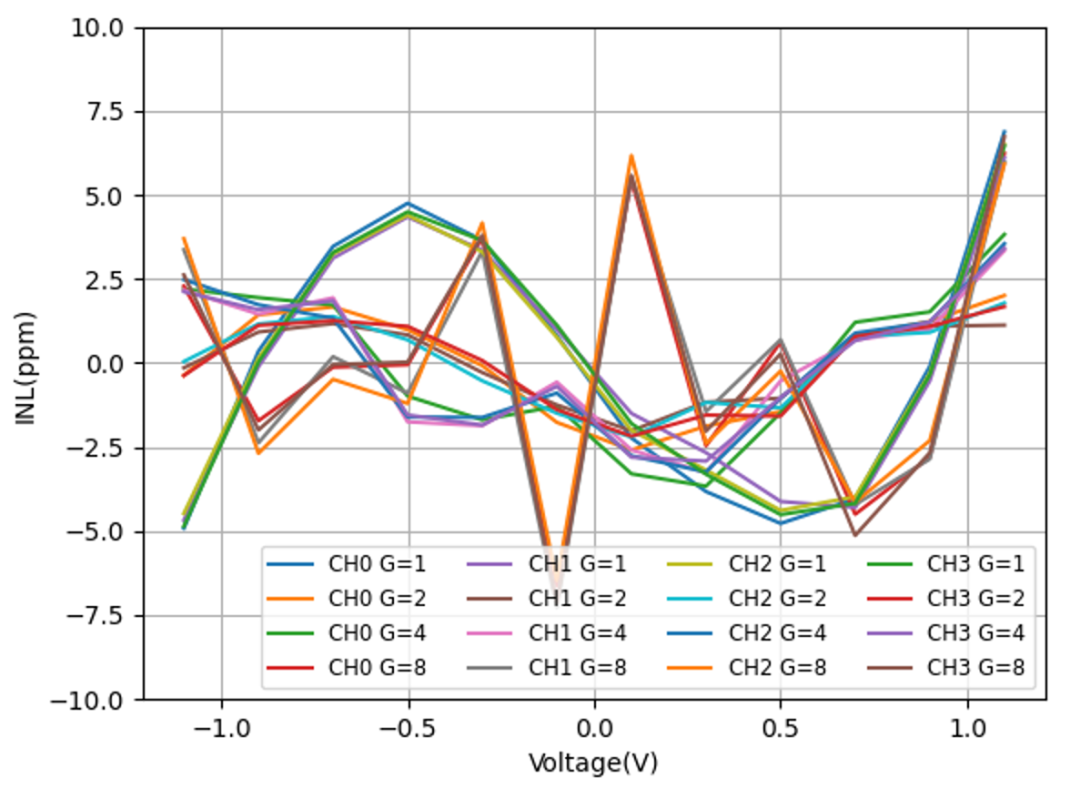

—— 積分非線性INL ——

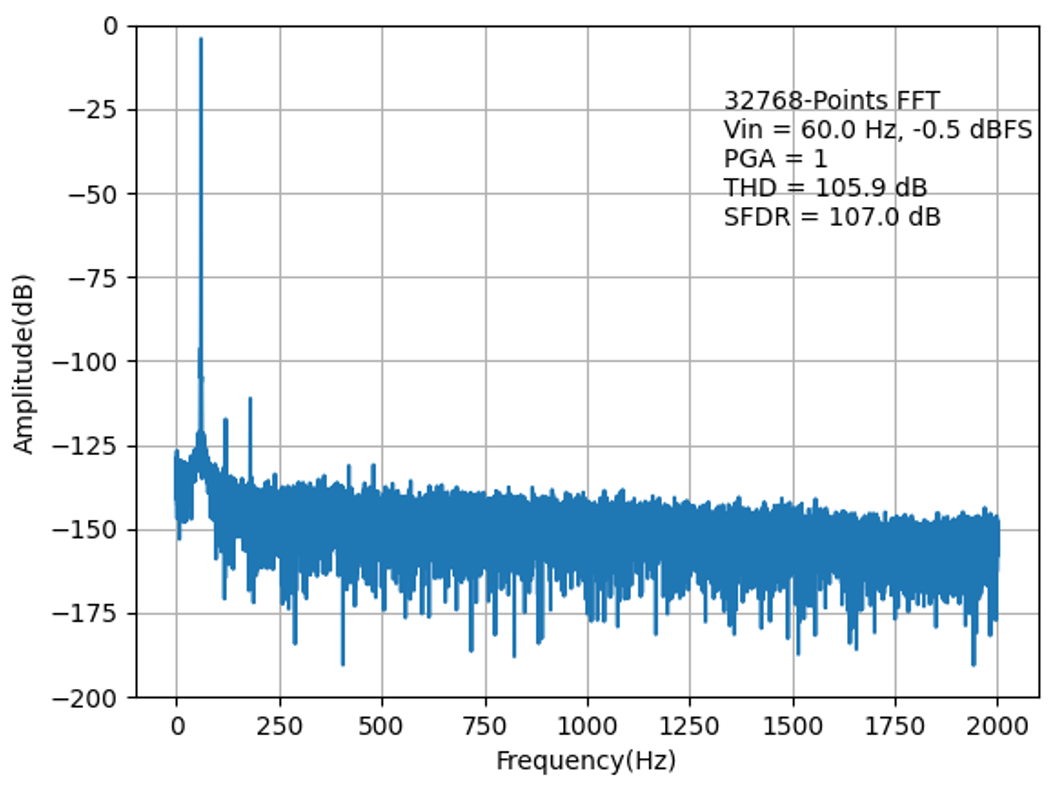

—— 總諧波失真 ——

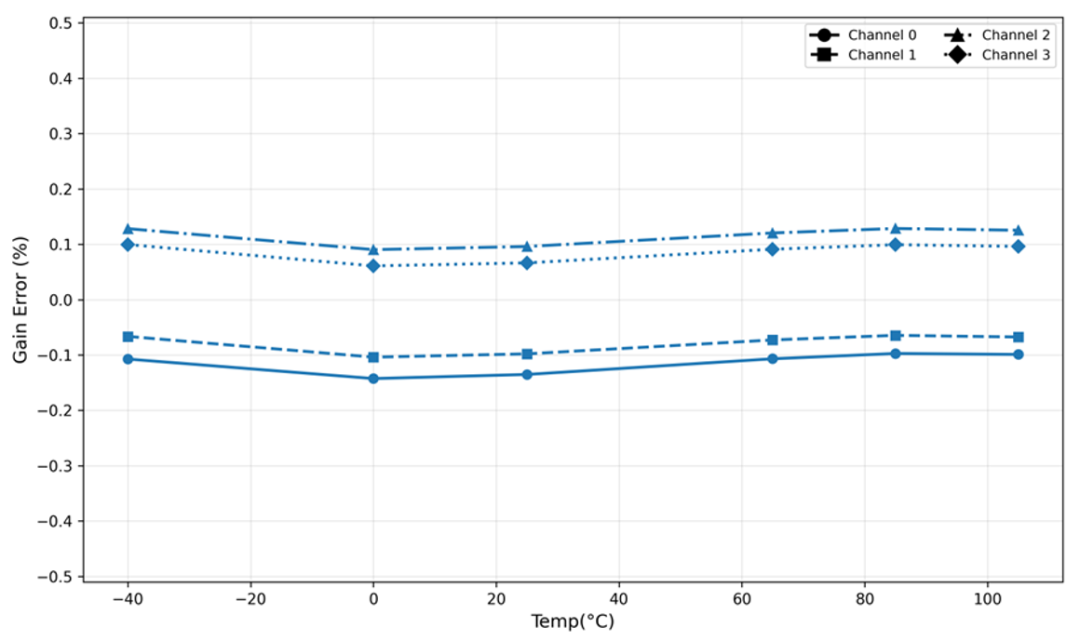

—— 增益溫漂 ——

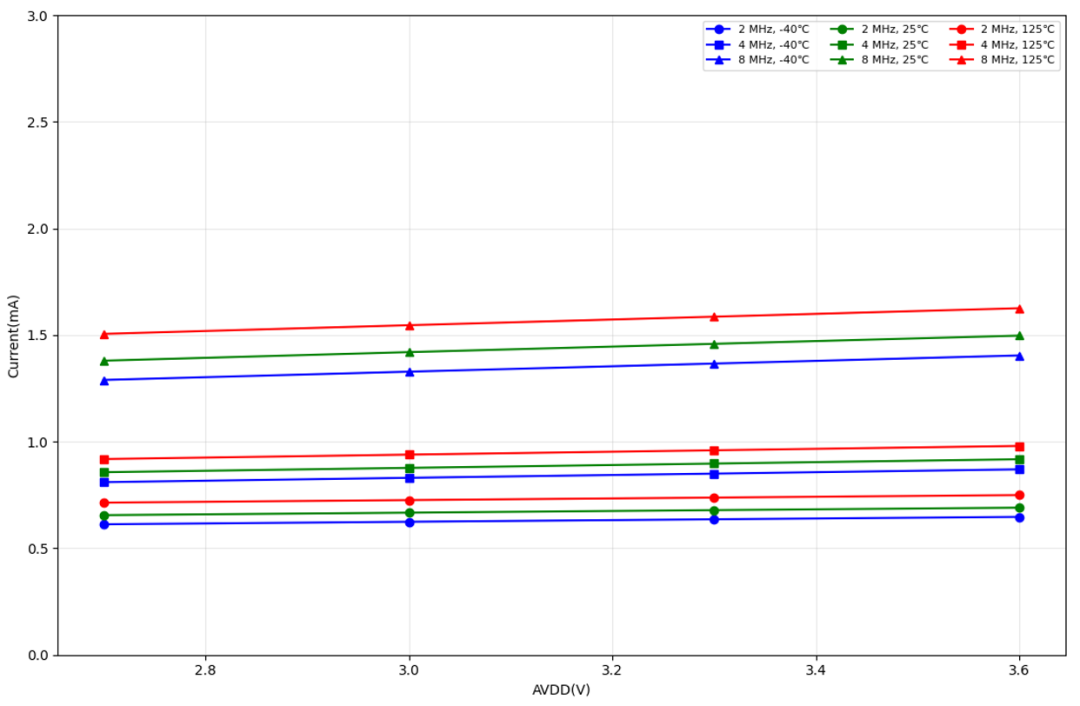

—— LHA7879-2 AVDD消耗電流 ——

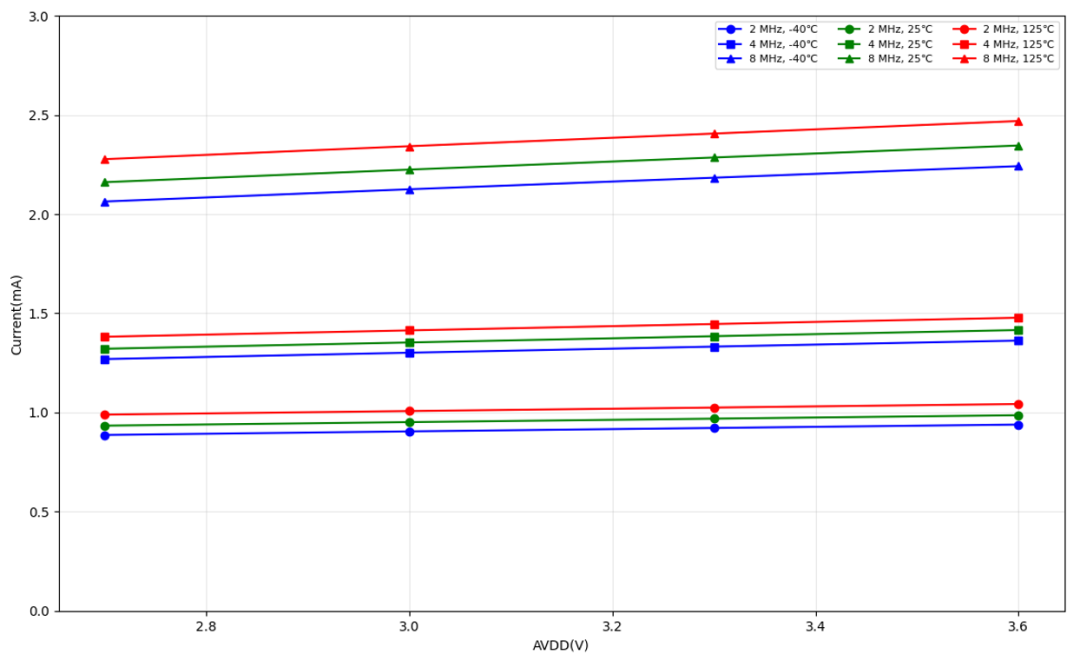

—— LHA7879-4 AVDD消耗電流 ——
