一前言

高頻時鐘信號的快速跳變、不完整的回流路徑、邊緣走線的“天線效應”……這些設計細節稍有不慎，就會讓整機變成一臺“微型電臺”，向空間肆意發射電磁波。今天，我們將揭開時鐘走線EMC整改的底層邏輯，從輻射機理到實戰技巧，手把手教你馴服這些“隱形的干擾源”！

二案例分享

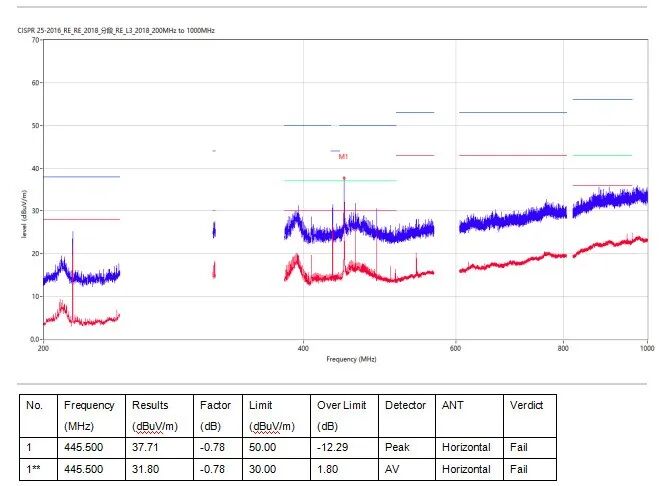

某款行車記錄儀的輻射測試結果顯示，445.5MHz頻點存在超標現象。經分析，該問題源于視頻解碼芯片TP9950向主控傳輸?shù)腜CLK時鐘信號。在整改過程中，嘗試采用以下兩種措施：

1.將PCLK傳輸線上的60Ω磁珠替換為120Ω磁珠；

2.在PCLK傳輸線靠近TP9950芯片端添加濾波電容。

雖然上述措施能夠通過輻射測試，但后續發現會引發行車記錄儀出現花屏現象。當減小這些器件的參數值時，則出現無法通過輻射測試或顯示畫面異常的兩種情況。

經進一步檢查PCB布局，發現TP9950芯片的時鐘走線存在以下設計缺陷：

走線位于板邊區域；

未進行包地處理。

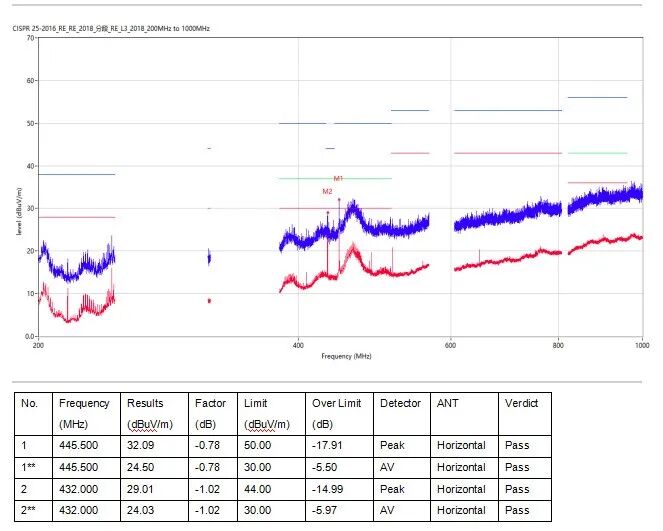

針對此問題，我們建議客戶對PCLK時鐘走線進行優化改進。實施整改后，后續測試結果顯示輻射問題已得到有效解決，測試結果符合要求。

【改板建議】：

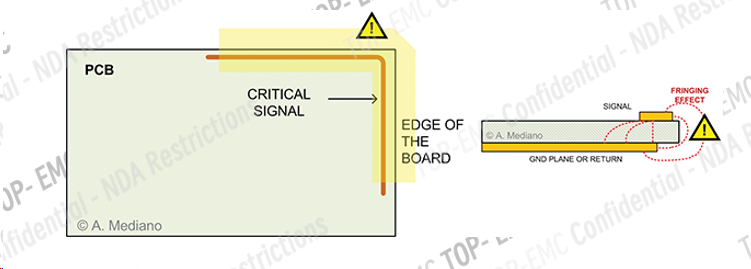

（1）時鐘信號不能畫在板子邊緣，下方或相鄰的參考地平面可能被切斷或不足，迫使信號回流路徑繞行較遠距離，就會如下圖一樣產生一些空間串?dāng)_。

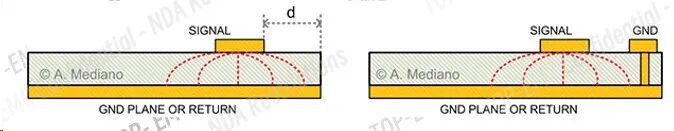

時鐘信號距離板邊的距離最好大于5mm，在時鐘信號到板邊之間最好多一個地走線進行隔離，如下圖所示。

（2）畫PCB板的時候我們一般會有3W原則，也就是在PCB設計中，為了減少線間串?dāng)_，應保證線間距足夠大，當線中心間距不少于3倍線寬時。

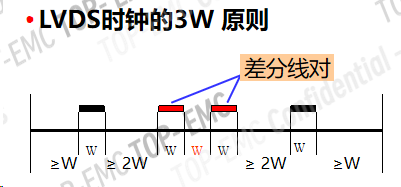

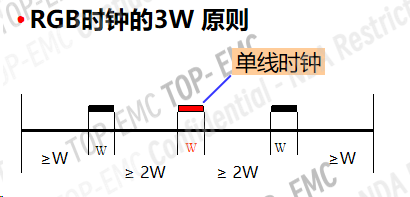

例如，若線寬為5mil（0.127mm），則相鄰信號線的最小間距應為15mil（0.381mm），耦合到臨近走線的邊緣場很少，大部分的電磁場被包圍在走線和回流平面之間，可以降低70%信號線間電場和磁場的耦合效應。如果能滿足10倍線寬則能減少98%信號間的串?dāng)_。單線時鐘和差分時鐘會有一點點區別，可以參考下圖所示。

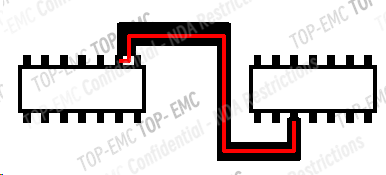

（3）在時鐘線的下層，沿著信號線布一條地線，地線盡量寬一些。這樣形成的回路面積等于線路板的層間厚度乘以信號線的長度，如下圖所示。

三總結

一般情況下，時鐘信號都是比較敏感的，像濾除高頻噪聲的電容或者共模電感，都會干擾信號的完整性，所以當我們遇到時鐘噪聲超標時，我們可以先看看時鐘走線是否有問題，比如走線過長；走線太過靠近主板邊緣；走線是否進行包地處理。因?yàn)闀r(shí)鐘信號回流需要低阻抗路徑，所以對時鐘走線的整改也是輻射超標問題的重要解決手段。
