在智能家居、汽車電子、工業控制等領域，電容式觸控技術因其無機械磨損、外觀簡潔、交互靈活等優勢，已成為人機交互的主流方案。然而，"水"始終是電容觸控技術無法回避的難題——洗完手操作失靈、水滴落下自動觸發、液面覆蓋無法識別……這些痛點嚴重制約了電容觸控技術在潮濕環境中的應用。

一、行業痛點：有水就“罷工”，三大問題最常見

傳統電容檢測芯片在潮濕、滴水、液面覆蓋場景中，核心問題就是“分不清水滴/水汽和正常操作”，具體如下：

1、滴水就誤觸，設備亂動作

不管是戶外汽車門把手，智能門鎖等淋雨、還是車間水汽滴落，傳統方案都會把水滴當成觸摸操作，導致開關亂切換、屏幕誤喚醒，甚至誤啟動工業設備，存在安全隱患。

2、 離手識別不準，安全體驗雙打折

消費類電子、智能控制面板、工業按鈕等場景，需要按鍵精準識別“手是否離開”。但傳統方案在潮濕環境下，要么被水汽誤導，誤以為“還有接觸”；要么靈敏度太低，手離開后反應遲鈍、識別不到，影響設備正常運行。

3、液面覆蓋就失靈，復雜場景用不了

極端條件下，水完全蓋住檢測區域，傳統方案會被水擋住感知，沒法識別人體觸摸，直接失靈。而且無法適應水、油污等不同液體，要么識別不準，要么需多芯片搭配，增加成本和設備體積。

二、 艾為新一代防水技術，實現三重突破

1、技術架構

新一代電容防水方案，采用"硬件+算法"協同設計的理念，從信號采集源頭到最終判斷形成完整的技術閉環：

硬件設計層：通過增強屏蔽電極從物理上隔離水滴干擾；

信號采集層：依托 1aF 級高精度 ADC，精準捕捉透過水層的微弱觸摸信號；

信號處理層：借助擴頻技術與數字濾波提純信號、剔除噪聲；

環境適應層：完成溫度補償與自適應基線調整，消除溫漂影響；

算法判斷層：由艾為大禹防水2.0算法坐鎮，綜合多維特征精準區分人體觸摸與水干擾，實現鄰鍵抑制與誤觸過濾。

整套體系實現滴水不誤觸、濕手識別率超 99%、液面覆蓋下成功率 98% 以上的三重突破，徹底破解潮濕場景觸控難題。

2、三重突破

①滴水不誤觸

在硬件設計層，新增shield屏蔽電極，配合獨有的檢測PAD設計方案，從源頭上，降低誤觸風險。

滴水測試中（水滴直徑2-5mm，滴落頻率1次/秒），連續測試10000次，誤觸率降低至1%以內，相比傳統方案提升至95%以上。

圖4 艾為滴水測試方案

②濕手正常識別

艾為大禹防水2.0算法，升級多維特征提取功能，實時提取信號變化趨勢，變化幅值等信息，觸摸動作識別更精準。

內置的自適應基線調整算法，可對外部環境的變化做出快速響應，極大提高了濕手點擊的成功率。

實測濕手點擊，成功率達99%以上。

③液面覆蓋狀態下正常識別

高靈敏度檢測：1aF級別電容檢測精度，能夠捕捉透過液層的微弱觸摸信號。

shield屏蔽電極，有效阻隔液面覆蓋場景下，各按鍵之間的相互干擾。

艾為大禹防水2.0算法，集成了全新的鄰鍵抑制功能，有效避免按鍵誤判。

矩陣按鍵，液面覆蓋下，實測有效點擊成功率達98%以上。

3、 防水效果展示

4、典型應用方案設計推薦

圖5 AW93312QNR 框圖

— 具體參數 —

3/5/12 通道 高靈敏度 自容&互容式觸控

電容分辨率：1aF

補償電容：220 pF

按鍵單擊/雙擊/三擊/長按（防水）

一維滑動/二維滑動/環形滑動

佩戴檢測

低功耗

Active：23.5μA

Doze： 10.7μA

Sleep: 8.9 μA

I2C ： 400 kHz, 地址可擴展

VCC：1.65V~3.6V

內存：20KB RAM

溫度：-40°C~85°C

三、艾為電容觸控芯片選型表

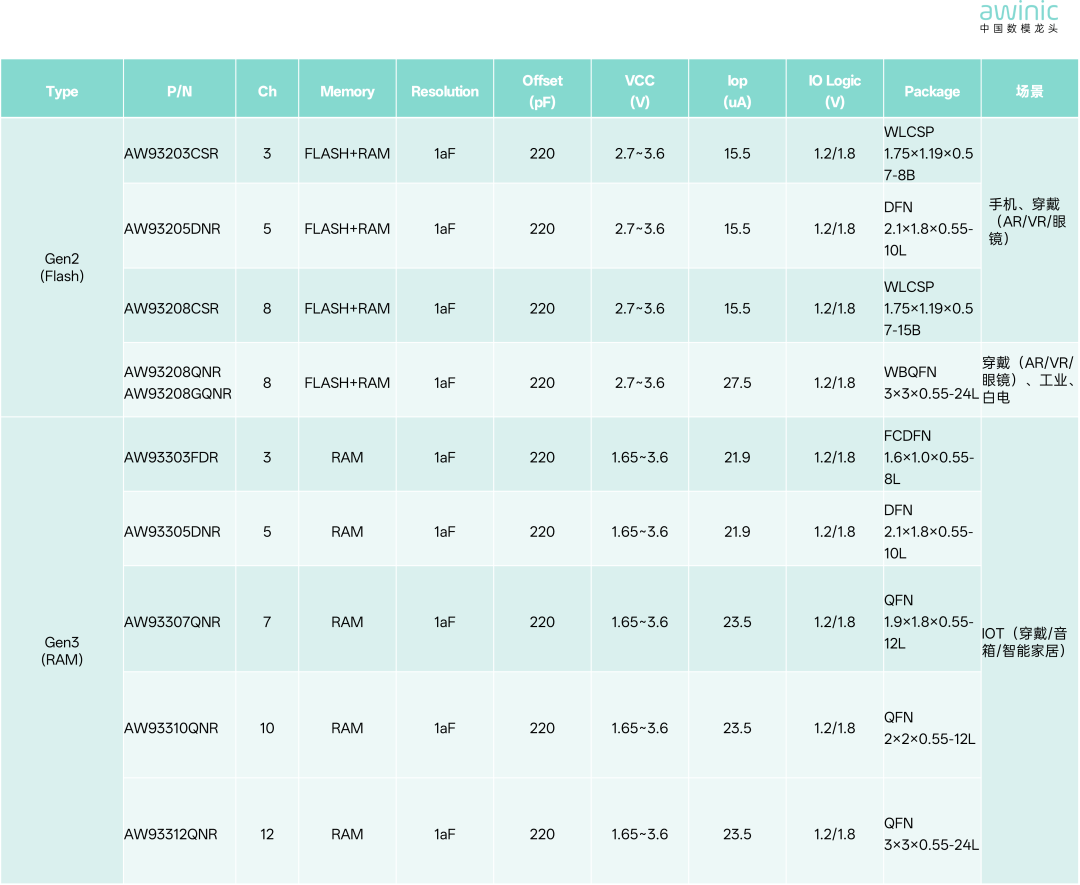

表1艾為電容觸控芯片選型表
