功能安全法規標準（轉向和制動最新強規）解讀：從合規要求到測試驗證
作者 | 黑白
小編 | Crystal
GB 17675-2025《汽車轉向系 基本要求》、GB 21670-2025《乘用車制動系統技術要求及試驗方法》等功能安全強制性國家標準的實施，對車輛轉向與制動系統的測試驗證提出了明確要求。本文基于ISO 26262功能安全標準框架，系統梳理上述法規的核心條款與測試要求，探討標準在實車測試中的具體落地方式，為功能安全驗證工作提供技術參考。
功能安全為何成為行業焦點：背景與法規體系全景
1.1 功能安全的重要性
功能安全（Functional Safety）是指在系統發生故障時，仍能保持安全狀態或進入安全狀態的能力。對于現代汽車而言：
● 安全風險劇增：電子電氣架構從分散式走向域集中/中央計算，智駕、底盤、動力、車身等功能之間的軟件交互更密集；同時軟件迭代更快、供應鏈層級更深
● 事故代價高昂：因功能安全或相關缺陷引發的召回與整改，往往伴隨高額直接成本與品牌、合規等間接損失
● 準入門檻提高：國內外法規對功能安全的要求日趨嚴格，無合規證明難以進入市場
1.2 功能安全法規標準體系
功能安全法規標準可分為兩個層級：
（1）基礎體系標準——ISO 26262
ISO 26262《道路車輛 功能安全》是國際標準化組織針對汽車電子電氣系統制定的功能安全標準，其核心內容包括：
● 全生命周期覆蓋：從概念階段、產品開發（系統/硬件/軟件）到生產運行支持
● ASIL 安全等級：從 ASIL A（最低）到 ASIL D（最高）四個安全完整性等級
● V模型開發：規范化的開發流程，強調驗證與確認的雙向追溯
國內對應標準為GB/T 34590，與 ISO 26262 技術要求基本一致。
（2）產品專項法規——針對具體系統的準入要求
除基礎體系標準外，針對特定產品的法規要求更加具體：
產品類別 | 國家國標 | 執行狀態 | 典型聯合國標準 |
轉向系統 | GB 17675-2025 | 2026-07-01即將實施 | UN R179 |
制動系統 | GB 21670-2025 | 現行 | UN R13-H |
安全輔助 | GB 39901-2025 | 2028-01-01即將實施 | UN R152(AEBS) |
輔助駕駛 | 智能網聯汽車 組合駕駛輔助系統安全要求（征求意見稿） | 2027-01-01計劃實施 | UN R79(LKS)、UN R171(DCAS) |
智能網聯汽車 自動駕駛系統安全要求（征求意見稿） | 2027-07-01計劃實施 | UN R157(ALKS) |
關鍵洞察：ISO 26262 告訴你"應該怎么做"，而產品法規則告訴你"必須達到什么結果"。兩者相輔相成，缺一不可。
功能安全法規標準核心解讀：關鍵條款與合規要點
2.1 ISO 26262 核心要求解析
ISO 26262 標準共包含 12 個部分，其中與產品開發及測試驗證最相關的核心章節如下：
章節 | 內容 | 核心要求 |
Part 3: 概念階段 | 定義安全目標 | 開展 HARA，輸出 Safety Goal 及 ASIL 等級 |
Part 4: 系統級產品開發 | 系統架構與安全機制 | 功能安全需求分解、技術安全需求定義、系統集成與測試 |
Part 5: 硬件級產品開發 | 硬件設計與安全分析 | 硬件安全需求、FMEDA、單點/多點故障覆蓋率要求 |
Part 6: 軟件級產品開發 | 軟件開發與驗證 | 軟件安全需求、軟件架構、單元/集成測試、代碼覆蓋率 |
Part 7: 生產運行 | 生產與運維支持 | 生產流程控制、現場監控、變更管理 |
Part 8: 支持過程 | 配置管理、變更管理、文檔管理 | 完整性保障、可追溯性 |
Part 9: 安全分析 | FMEA、FTA、DFA | 系統性分析依賴失效、級聯失效 |
總結：ISO 26262 通過 V 模型將功能安全要求貫穿從概念到生產的全生命周期。Part 3 的 HARA 是源頭，Part 4/5/6 分別對應系統、硬件、軟件層面的開發與驗證，Part 9 的安全分析方法則支撐各階段的風險識別。
2.2 GB 17675-2025 & GB21670-2025 功能安全相關內容解讀
相比 ISO 26262 的"方法論"導向，GB 17675-2025（轉向）和 GB 21670-2025（制動）是面向具體產品的"結果"導向法規，直接規定車輛必須滿足的性能指標。兩標準通過附錄形式對功能安全提出了系統性的文檔要求和驗證確認要求。
標準 | 附錄編號 | 附錄名稱 | 核心內容 |
GB 17675- 2025 | 附錄 B | 功能安全要求 | 規定制造商需提交的功能安全文檔，包括系統描述、HARA、安全措施、軟件架構、安全分析、驗證計劃等；提交文檔送檢時必須提供，備查文檔現場備查 |
附錄 C | 轉向電子控制系統功能安全試驗報告要求 | 規定檢驗檢測機構的文檔審核要求和驗證確認試驗要求，包括文檔確認內容、功能概念/功能安全概念測試要求、試驗記錄表格（表 C.1/C.2）等 | |
附錄 D | 轉向電子控制系統功能安全描述要求 | 規定制造商提交的功能安全描述內容，包括系統功能描述、范圍邊界、運行條件、布置外觀、系統布局及原理圖等 | |
GB 21670- 2025 | 附錄 A | 制動電子控制系統功能安全要求 | 規定制造商需提交的功能安全文檔，結構與 GB 17675 附錄 B 類似，包括系統描述、HARA（表 A.1）、安全措施、安全分析、驗證計劃（表 A.2）等 |
附錄 B | 制動電子控制系統功能安全試驗報告要求 | 規定檢測機構的文檔審核評估要求和試驗報告要求，包括文檔審核內容、驗證確認要求、試驗記錄表格（表 B.1/B.2）等 | |
附錄 C | 制動電子控制系統功能安全描述要求 | 規定制造商提交的功能安全描述內容，包括系統功能描述、范圍邊界、運行條件、布置外觀、系統布局及原理圖等 |
2.3 GB 17675-2025 功能安全核心要求解讀
GB 17675-2025 附錄 B 通過表 B.1/B.2/B.3規定了不同轉向系統類型的危害分析要求，通過表 B.4規定了驗證確認測試要求。
2.3.1 表 B.1/B.2/B.3：轉向系統危害分析匯總
三個表格分別針對不同功能類型的轉向系統規定了整車危害、安全目標、ASIL 等級和安全度量：
整車危害 | 涉及系統功能 | 安全目標 |
非預期的側向運動 | 電動助力轉向系統、電液助力轉向系統、全動力轉向系統、輔助轉向裝置 | 避免非預期的車輛橫向加速或橫擺角速度、避免輔助轉向功能異常觸發導致的非預期橫向運動 |
非預期地失去側向運動控制 | 電動助力轉向系統、電液助力轉向系統、全動力轉向系統、輔助轉向裝置 | 保持車輛橫向可控性、確保駕駛員可隨時覆蓋/關閉ASE功能，保持最終控制權 |
失去助力情況下的轉向沉重 | 電動助力轉向系統、電液助力轉向系統 | 在助力失效時保持基礎轉向能力 |
失去轉向手感反饋 | 全動力轉向系統 | 保持轉向路感反饋的真實性和及時性 |
上下轉向執行器不同步 | 全動力轉向系統 | 確保多執行器協同一致性 |
2.3.2 表 B.4：轉向電子控制系統驗證和確認測試要求
表 B.4 是 GB 17675-2025 的核心測試要求表，詳細規定了不同轉向系統類型的故障注入測試要求：
（1）故障類型分類
故障類別 | 具體故障內容 |
供電類故障 | 系統工作電壓過低、過高、斷路、短路 |
轉向傳感器故障 | |
電機故障 | 電機驅動鏈路及電機的短路、開路故障，導致非預期跳變、振蕩、粘滯、卡滯 |
通信接口故障 | 系統內部通信接口故障、與其他系統通信接口故障，導致非預期轉向扭矩 |
（2）試驗工況與接受準則
表 B.4 針對不同系統類型規定了多種試驗工況，涵蓋直線、彎道、穩態繞圓和蛇形行駛等場景：
試驗工況 | 系統類型 | 整車危害 | 接受準則 |
直線行駛工況（60km/h）：附著系數不低于 0.8 的水平路面，車輛以 60km/h 車速沿試驗通道中線直線行駛，注入故障 | 電動助力轉向系統、電液助力轉向系統 | 非預期的側向運動 | 滿足 B.2.7.3 驗證確認計劃接受準則；非預期轉向后不偏離試驗通道 |
彎道行駛工況（25km/h+35m）：附著系數不低于 0.8 的水平路面，車輛以 25km/h 車速駛?cè)氚霃?35m 彎道試驗通道并沿中線行駛，注入故障 | 電動助力轉向系統、電液助力轉向系統 | 非預期地失去側向運動控制、失去助力情況下的轉向沉重 | 滿足驗證確認計劃接受準則；失去側向運動控制后不偏離試驗通道；失去助力轉向沉重后不偏離試驗通道 |
直線行駛工況（80km/h）：附著系數不低于 0.8 的水平路面，車輛以 80km/h 車速沿試驗通道中線直線行駛，注入故障 | 全動力轉向系統 | 非預期的側向運動、非預期地失去側向運動控制、失去轉向手感反饋 | 滿足驗證確認計劃接受準則；非預期轉向后不偏離車道 |
穩態繞圓工況（5m/s2+80m）：附著系數不低于 0.8 的水平路面，車輛以 5m/s2 側向加速度駛?cè)氚霃?80m 彎道試驗通道并進行穩態繞圓行駛，注入故障 | 全動力轉向系統、輔助轉向裝置（ASE） | 非預期地失去側向運動控制、上下轉向執行器不同步（全動力） | 滿足驗證確認計劃接受準則；失去側向運動控制后不偏離車道 |
蛇形行駛工況（5m/s2）：附著系數不低于 0.8 的水平路面，車輛以 5m/s2 側向加速度進行蛇形行駛，注入故障 | 輔助轉向裝置（ASE）、全動力轉向系統 | 非預期的側向運動、非預期地失去側向運動控制、上下轉向執行器不同步（全動力） | 滿足驗證確認計劃接受準則；不偏離兩條試驗通道外沿；試驗過程未碰撞交通錐 |
2.4 GB 21670-2025 功能安全核心要求解讀
GB 21670-2025 附錄 A 通過表 A.1規定了制動系統的危害分析要求，通過表 A.2規定了驗證確認測試要求。
2.4.1 表 A.1：制動電子控制系統相關危害的安全要求
表A.1規定了制動系統必須覆蓋的4 類整車危害及對應的安全目標：
整車危害 | 涉及系統功能 | 安全目標 |
非預期的減速 | ABS、電力再生式制動、電子駐車、電控/電力傳輸行車制動 | 車輛減速度、施加在制動控制裝置上的控制力、車輛位移等在安全范圍內 |
非預期的減速能力下降 | 同上 | 確保車輛具備足夠的減速能力 |
非預期的縱向運動 | 電子駐車、自動保持 | 縱向運動位移在安全范圍內 |
非預期的側向運動 | ESC、ABS | 側向運動在安全范圍內，不偏離預期軌跡 |
2.4.2 表 A.2：制動電子控制系統驗證和確認測試要求
表 A.2 是 GB 21670-2025 的核心測試要求表，詳細規定了制動系統的故障注入測試要求。
（1）故障類型分類
故障類型 | 涉及系統/功能 | 具體故障模式 |
供電類故障 | 防抱制動（ABS）、電力再生式制動、電子駐車、電控/電力傳輸行車制動 | 系統工作電壓過低、過高、斷路、限流 |
傳感器類故障 - 縱向加速度傳感器 | 防抱制動（ABS）、電力再生式制動、電控/電力傳輸行車制動 | 斷路（含接觸不良）、偏移（含比例縮放）、卡滯、擾動、校驗位錯誤、循環滾動碼錯誤、丟幀 |
傳感器類故障 - 制動踏板位移/角 | 防抱制動（ABS）、電力再生式制動、電控/電力傳輸 | 短路、斷路、偏移（含比例縮放）、卡滯、擾動、滯后 |
度/力傳感器 | 行車制動 | 系統工作電壓過低、過高、斷路、限流 |
傳感器類故障 - 輪速傳感器 | 防抱制動（ABS）、電力再生式制動 | 短路、斷路、偏移（含比例縮放、階躍跳動）、卡滯、擾動（齒數錯誤、缺齒、傳感器與齒圈空隙錯誤）、輪速有效性錯誤、方向錯誤、方向有效性錯誤、傳感器類型錯誤 |
傳感器類故障 - 制動液位傳感器 | 電控/電力傳輸行車制動 | 短路、斷路（含接觸不良）、信號超過范圍 |
傳感器類故障 - 加速踏板位移傳感器 | 電力再生式制動（A 型） | 短路、斷路、偏移（含比例縮放）、卡滯、擾動 |
傳感器類故障 - 駐車控制裝置 | 電子駐車 | 短路、卡滯 |
通信接口類故障 | 防抱制動（ABS）、電力再生式制動、電子駐車、電控/電力傳輸行車制動 | 系統內部通信接口故障；與其他系統通信接口故障導致非預期制動力、制動力不足或駐車功能異常激活 |
制動執行器故障 | 防抱制動（ABS）、電力再生式制動、電控/電力傳輸行車制動 | 輪端制動執行器處理器、功率器件、位置傳感器、電流傳感器、電機驅動鏈路及電機短路/開路故障 |
從表中可以看出，不同制動功能涉及的故障類型具有高度共性：
故障類型 | 共性特點 | 主要涉及系統 |
供電類故障 | 各類制動系統均需供電，故障模式相似（電壓異常、斷路、限流） | 所有電子控制系統 |
傳感器類故障 | 傳感器故障模式相似（短路、斷路、偏移、卡滯、擾動），但具體傳感器類型因功能而異 | ABS（輪速）、行車制動（踏板/液位）、再生制動（踏板/加速度）、電子駐車（控制裝置） |
通信接口類故障 | 內部/外部通信故障，可能導致非預期制動力或功能異常 | 所有電子控制系統 |
制動執行器故障 | 執行層面故障，涉及處理器、功率器件、電機及驅動鏈路 | ABS、再生制動、電控行車制動 |
（2）試驗工況與接受準則
試驗工況 | 整車危害 | 接受準則 |
直線行駛工況：附著系數約為 0.8 的水平路面，滿載，車輛以 100km/h 的車速沿試驗通道中線直線行駛，注入故障 | 非預期的減速（防抱制動、電力再生式制動、電子駐車、電控/電力傳輸行車制動） | 1）減速度值不超過某值；2）滿足驗證確認計劃中的接受準則；3）非預期減速后不應偏離 3.5m 寬的試驗通道 |
制動工況：附著系數約為 0.8 的水平路面，滿載，車輛以 100km/h 的車速沿試驗通道中線直線行駛，以一定的控制力進行行車制動并注入故障 | 非預期的減速能力下降、非預期的側向運動（如適用） | 1）滿足驗證確認計劃中的接受準則；2）車輛制動后不應偏離 3.5m 寬的試驗通道 |
坡道工況：滿載車輛在上、下坡道（坡度≥8%）保持靜止，在施加駐車制動前、后分別注入故障 | 非預期的縱向運動 | 滿足驗證確認計劃中的接受準則 |
北匯信息的功能安全測試解決方案
基于多年功能安全測試服務經驗，我們構建了覆蓋功能安全全生命周期的測試驗證能力，包括純軟件測試（白盒/底軟）、硬件在環測試（HiL）及實車測試等全流程服務。本文重點圍繞實車測試驗證展開介紹，這也是 GB 17675-2025 和 GB 21670-2025 法規準入的強制性要求。

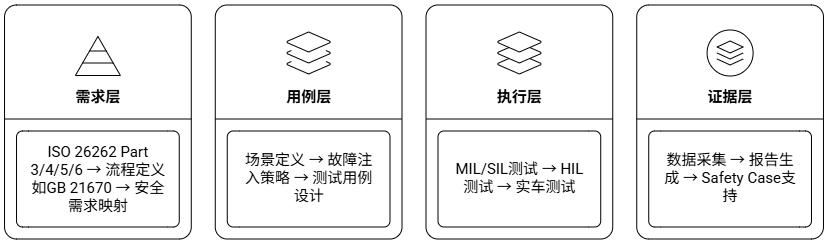

3.1 方案架構與核心能力
我們的功能安全測試解決方案具備以下核心能力：
01
法規標準精準映射
● 深度解讀 ISO 26262、GB 17675-2025、GB 21670-2025 等法規標準
● 將抽象條款轉化為可執行的測試用例
● 建立需求-用例-證據的完整追溯鏈
02
多層次測試覆蓋
我們提供功能安全全生命周期的測試驗證能力：
●MiL/SiL：?jiǎn)卧獪y(cè)試、軟件集成測試、接口測試
●HiL 階段：軟硬件集成測試、系統集成測試
●實車測試：系統集成測試、系統驗證測試、安全確認
03
證據包交付
● 完整的測試記錄與數據歸檔
● 符合要求的測試驗證報告
● Safety Case 證據支持
● 問題閉環與回歸驗證
3.2 功能安全實車測試設備
下面介紹的是功能安全實車測試方案，這也是 GB 17675-2025 和 GB 21670-2025 法規準入的最終驗證手段。

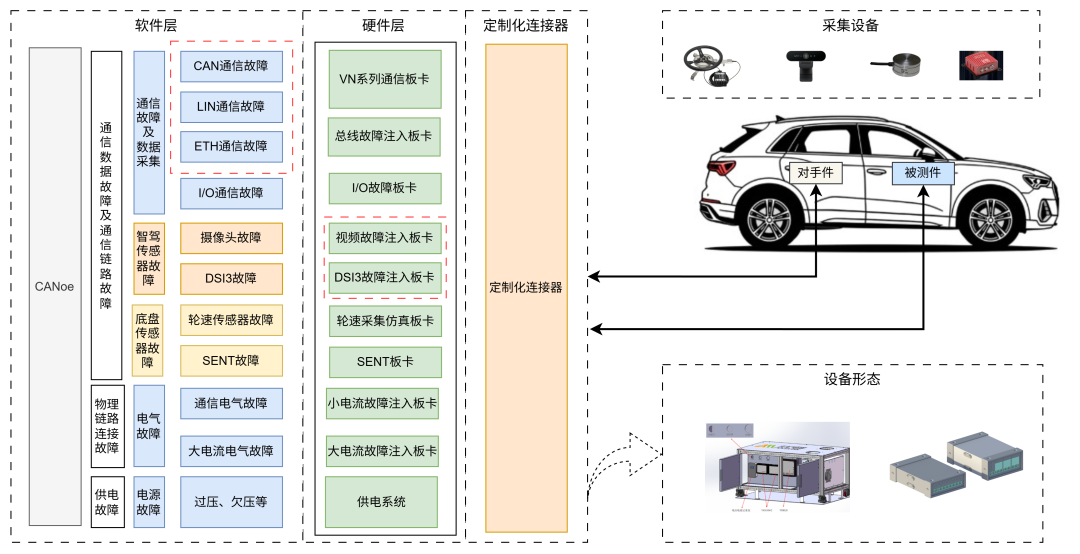

其核心原理為：將故障注入硬件設備串接在被測件與對手件之間，進行不同類型數據（如CAN/Ethernet總線、I/O等）的收發，通過CANoe對通信數據的處理及硬件設備的配置，實現通信數據、通信鏈路、物理鏈路連接及供電故障場景的構造；再結合總線信號實時監控及測量設備實時檢測車輛狀態，驗證系統的故障檢測、安全響應機制，完成系統功能安全性能評估。
3.3 產品形態與硬件擴展能力
本功能安全實車測試設備采用“統一軟件平臺 + 模塊化硬件架構”設計理念，提供標準版與擴展版兩種產品形態，通過硬件配置差異化滿足不同層級驗證需求。
3.3.1 標準版：法規合規型
（1）定位：滿足強制性法規準入測試要求
（2）覆蓋范圍：滿足GB 17675-2025（轉向）、GB 21670-2025（制動）強制性國家標準的測試，故障類型包括：
● 傳感器類：輪速傳感器、方向盤轉角傳感器、制動踏板位置傳感器等信號故障（短路、斷路、卡滯、偏移、擾動等）
● 執行器類：制動執行器、轉向助力電機等驅動故障
● 通信類：CAN/CAN FD通信故障（節點丟失、 BusOff、報文周期異常、CRC錯誤等）
● 供電類：ECU供電故障（過壓、欠壓、掉電、限流）
（3）適用場景：整車公告認證（型式檢驗）、零部件開發驗證（DV/PV）、強制性標準法規符合性測試、第三方檢測機構認證測試
3.3.2 擴展版：平臺增強型
（1）定位：在標準版基礎上，通過硬件模塊化擴展支持更廣泛的功能安全驗證需求，如智駕相關法規標準（組合駕駛輔助系統安全要求（征求意見稿）、自動駕駛系統安全要求（征求意見稿））、產品功能文檔（大于法規標準覆蓋度）等。
（2）擴展維度：根據用戶需求，對資源通道數量、故障類型進行拓展
● 供電類：電壓波動、漸變
● 傳感器類：攝像頭/激光雷達/毫米波雷達遮擋/信號丟失/過壓欠壓/短路斷路（法規標準征求意見稿中的要求）、攝像頭幀丟失/亮度異常/色彩失真等、激光雷達虛假點云注入/FOV限制/回波強度異常等、毫米波雷達RCS異常/距離精度漂移/速度模糊等
總結
功能安全法規標準是汽車電子零部件進入市場的準入要求，也是企業技術能力與質量管理體系的重要體現。準確理解標準條款、系統執行測試驗證、構建從臺架到實車的完整證據鏈，是功能安全合規工作的核心。
北匯信息作為專注于汽車電子測試的高新技術企業，與Vector合作提供覆蓋智駕/座艙/動力/底盤/車控的測試解決方案，服務范圍涵蓋MiL/SiL/HiL/ViL及實車測試階段。在功能安全驗證領域，我們基于對GB 17675-2025、GB21670-2025、組合駕駛輔助系統安全要求（征求意見稿）、自動駕駛系統安全要求（征求意見稿））等法規標準的理解，提供標準化的故障注入測試能力與可復現的測試數據，支持客戶的功能安全驗證工作。
如您正在開展功能安全合規測試，或有相關技術問題需要交流，歡迎與我們聯系。
-
