前 言

本文是創龍科技面向 RK3576 單板機推出的 Linux 系統開發手冊。文檔圍繞 LinuxSDK 完整開發流程展開，詳細講解 UBoot、Kernel、Rootfs 的配置、編譯與替換方法，覆蓋鏡像解包打包、分區調整、CPU/GPU/NPU/DDR 性能管理、ADB 使用及開機 LOGO 定制等核心內容。創龍科技以標準化步驟與實操案例，助力開發者快速完成嵌入式系統定制與優化，滿足工業與智能設備開發需求。

開發環境

Windows開發環境：Windows1064bit、Windows764bit

Linux開發環境：VMware16.2.5、Ubuntu22.04.564bit

LinuxSDK：LinuxSDK-[版本號]（基于rk3576_linux6.1_release_v1.1.0）

系統版本：Tronlong-Desktop 22.04（類Ubuntu）、Linux-6.1.115、U-Boot-2017.09

交叉編譯工具鏈：

應用開發交叉編譯工具鏈：gcc-11-aarch64-linux-gnu_11.4.0-1ubuntu1~22.04cross1_amd64.tar.gz

U-Boot開發、內核開發：gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf

備注：本文基于2GByte LPDDR4X、16GByte eMMC配置單板機進行演示。

術語表

為便于閱讀，下表對文檔出現的關鍵術語進行解釋；對于廣泛認同釋義的術語，在此不做注釋。

1LinuxSDK安裝

1.1安裝依賴軟件

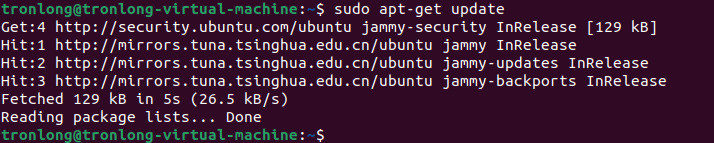

請先執行如下命令，更新軟件列表。

Host# sudo apt-get update

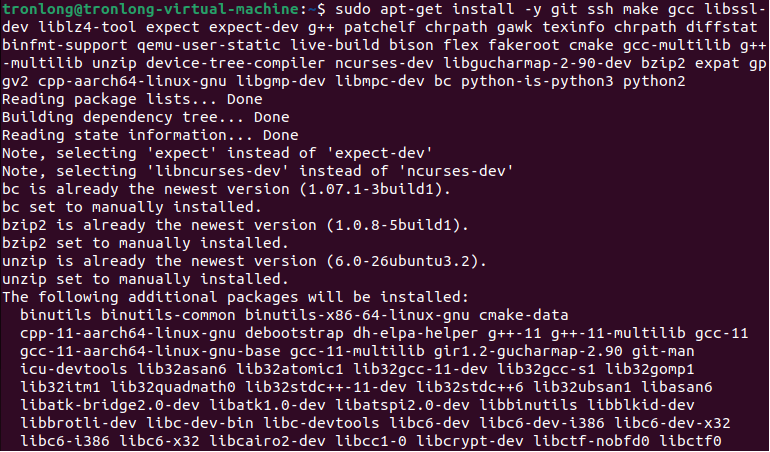

執行如下命令，安裝LinuxSDK開發包依賴的庫和工具集。

備注：安裝過程中，請保證Ubuntu可正常訪問互聯網，若提示"*** is already the newest version ***"表示該軟件已安裝，請忽略。

Host# sudo apt-get install -y git ssh make gcc libssl-dev liblz4-tool expect expect-dev g++ patchelf chrpath gawk texinfo chrpath diffstat binfmt-support qemu-user-static live-build bison flex fakeroot cmake gcc-multilib g++-multilib unzip device-tree-compiler ncurses-dev libgucharmap-2-90-dev bzip2 expat gpgv2 cpp-aarch64-linux-gnu libgmp-dev libmpc-dev bc python-is-python3 python2

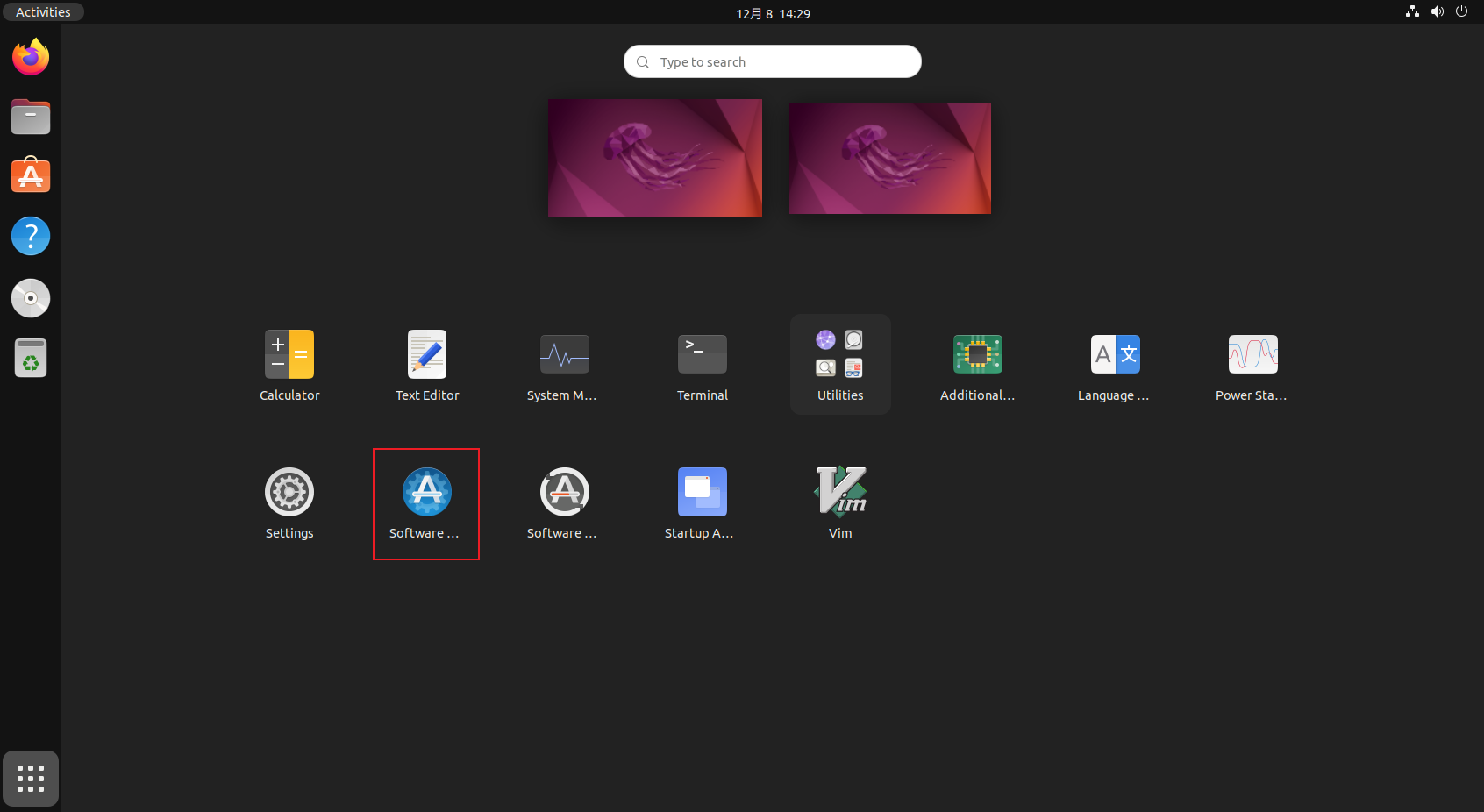

若安裝失敗，可通過更換軟件源解決。點擊左下角圖標，再點擊"Software…"進入軟件源更新的圖形界面。

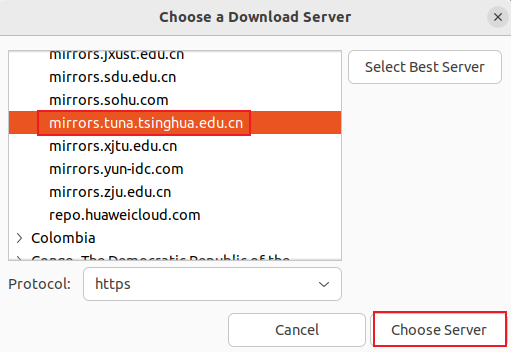

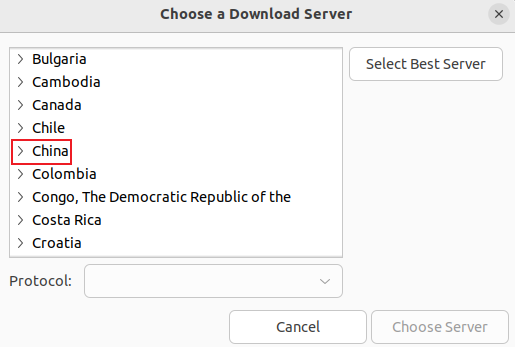

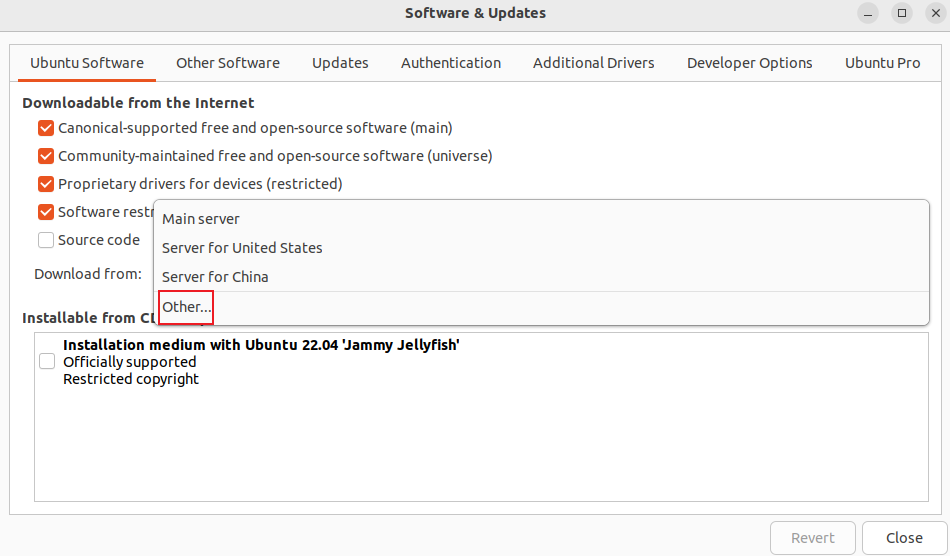

在"Download from"選擇"Other…"，出現彈窗，找到"China"，即可選擇軟件源，推薦使用清華大學鏡像軟件源，以匹配我司開發文檔，然后點擊"ChooseServer"。

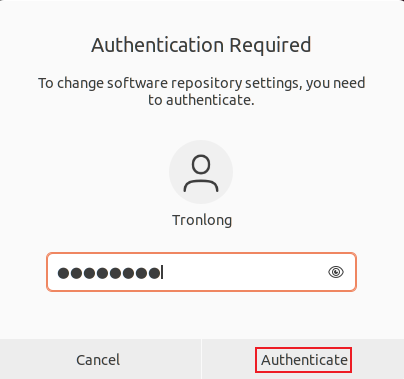

輸入登錄虛擬機Ubuntu的密碼，然后點擊"Authenticate"。

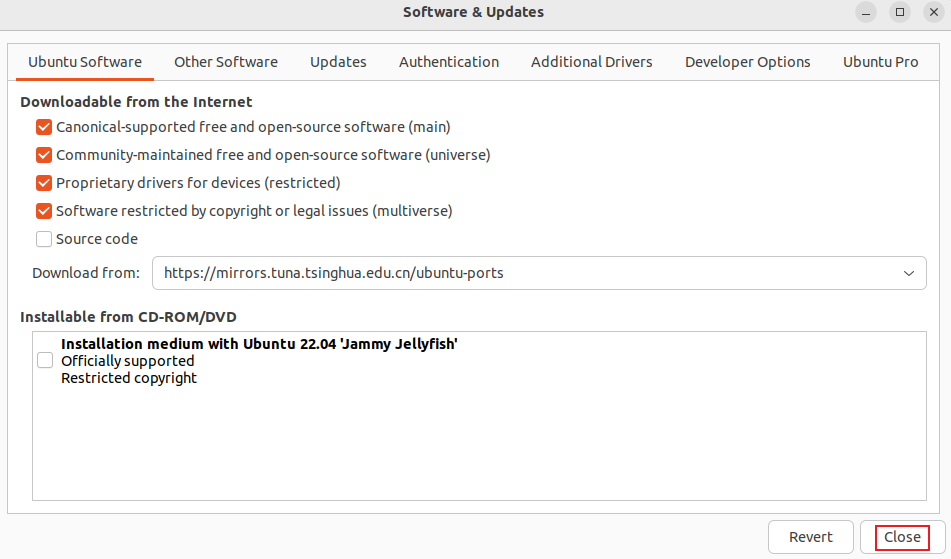

點擊"Close"，完成更換軟件源。

執行如下命令，檢查主機的Python版本（需安裝Python 3.6及以上版本）。

Host# python --version

1.2解壓LinuxSDK

打開Ubuntu，執行如下命令，創建RK3576工作目錄。

Host# mkdir -p /home/tronlong/RK3576

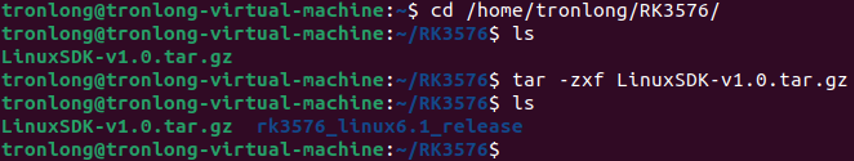

請將產品資料“4-軟件資料LinuxLinuxSDK”目錄下的LinuxSDK-[版本號].tar.gz開發包解壓至Ubuntu系統的RK3576工作目錄中，執行如下命令進行解壓。耗時約5min后解壓完成，生成rk3576_linux6.1_release文件夾，即為LinuxSDK源碼目錄。

Host# cd /home/tronlong/RK3576/

Host# tar -zxf LinuxSDK-v1.0.tar.gz

備注：LinuxSDK版本號以實際情況為準。

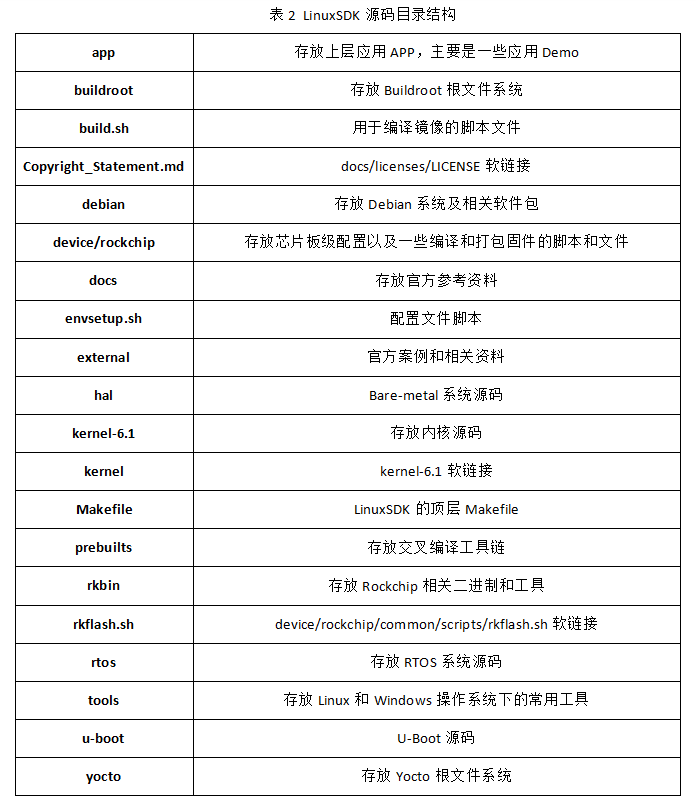

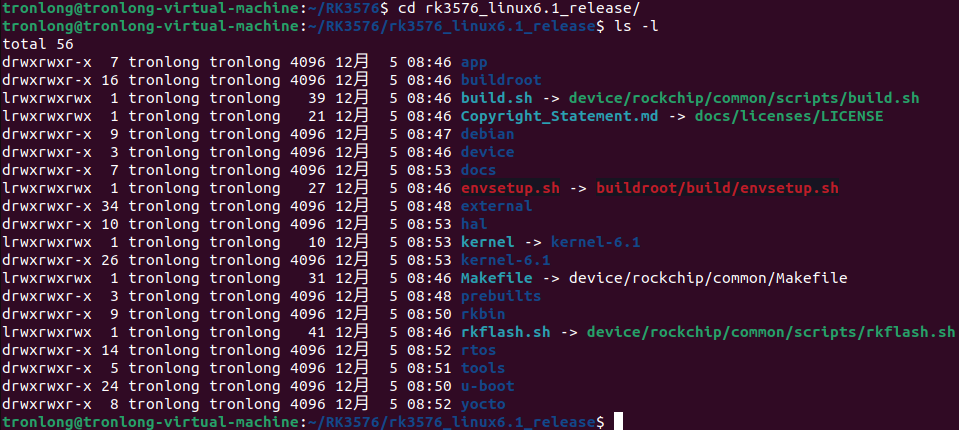

執行如下命令，查看當前LinuxSDK源碼目錄。

Host# cd rk3576_linux6.1_release/

Host# ls -l

2LinuxSDK配置與編譯

請先參考“LinuxSDK安裝”章節正確安裝LinuxSDK和依賴軟件，再執行以下步驟。

2.1配置編譯選項

進入LinuxSDK源碼目錄,配置LinuxSDK編譯選項。

Host# ./build.sh sbc_tl3576_ubuntu_defconfig

2.1.1配置編譯設備樹文件

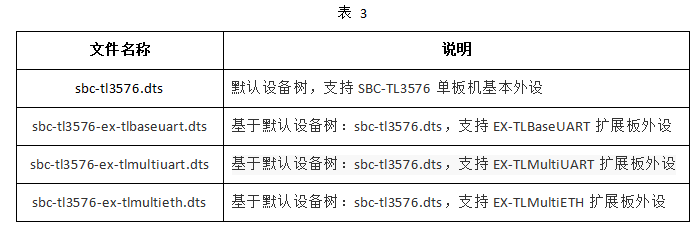

我司提供的設備樹文件位于LinuxSDK源碼"kernel/arch/arm64/boot/dts/rockchip"目錄。設備樹文件根據單板機部分復用外設功能進行區分。具體說明如下表。

單板機使用的設備樹文件存在多級的依賴關系，具體如下表所示。表中的下一級設備樹文件，被上一級設備樹文件所引用。

2.1.2配置內核選項

我司默認配置的是Linux內核（推薦使用）。如需修改內核編譯選項配置，請繼續執行"make -j8 CROSS_COMPILE=aarch64-none-linux-gnu- ARCH=arm64 menuconfig"命令打開圖形配置界面。此命令通過讀取當前目錄的.config文件，以圖形界面的方式提供內核編譯配置查看和修改方法。如無需修改內核編譯選項配置，可跳過此步驟。

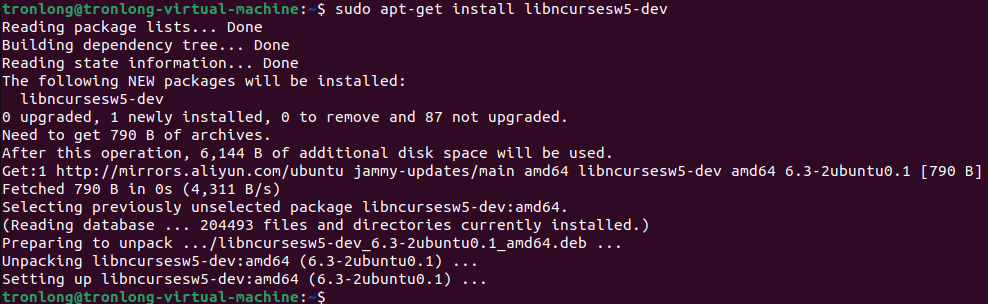

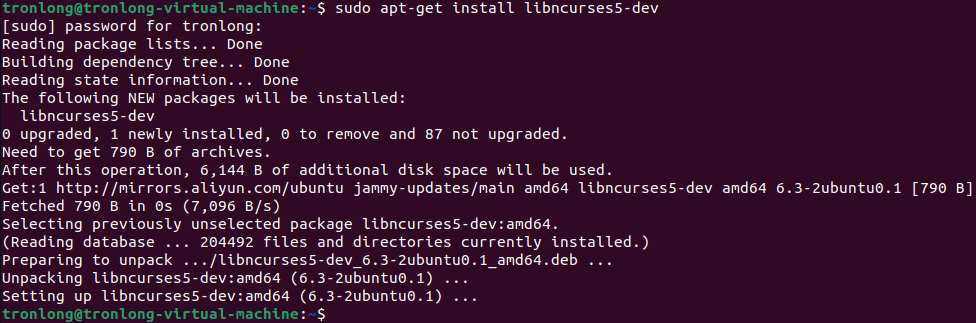

menuconfig是一套圖形化的配置工具，需要ncurses庫支持。ncurses庫提供了一系列的API函數供調用者生成基于文本的圖形界面，因此需要先執行如下命令通過網絡安裝ncurses庫。

Host# sudo apt-get install libncurses5-dev

Host# sudo apt-get install libncursesw5-dev

ncurses庫安裝完成后，在LinuxSDK源碼目錄執行如下命令，打開圖形配置界面。

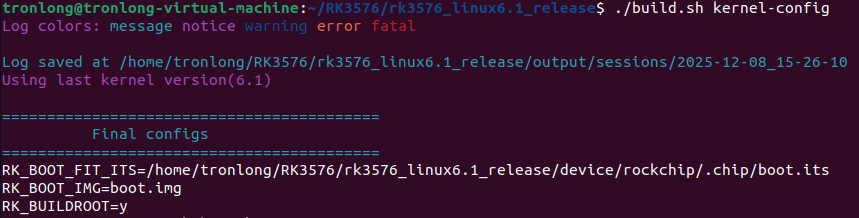

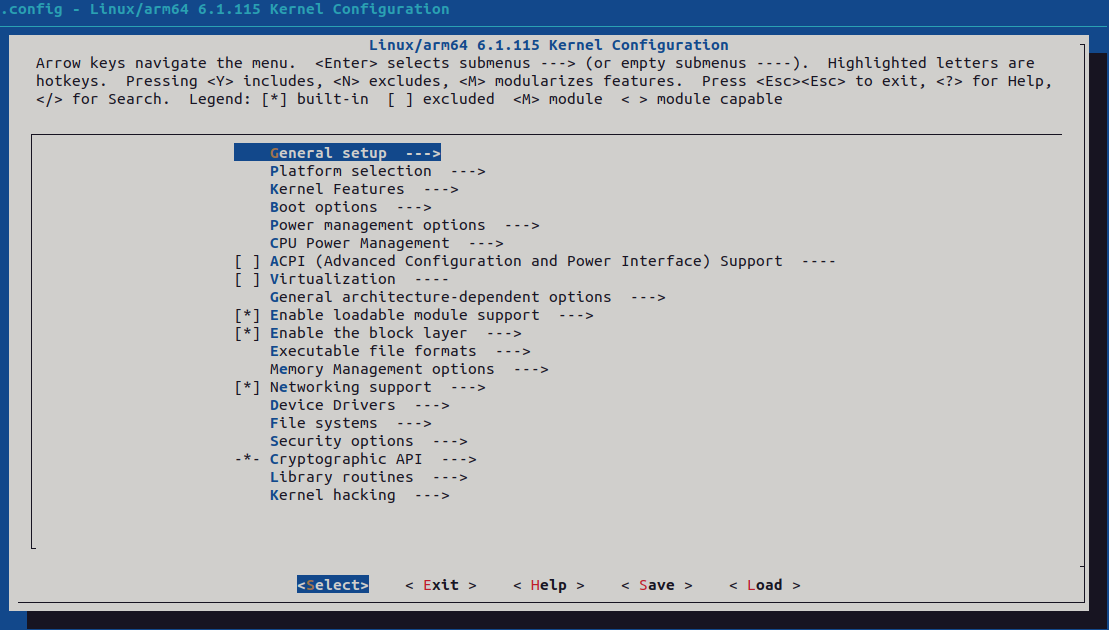

Host# ./build.sh kernel-config

可通過鍵盤的方向鍵選中對應菜單欄。
