乘用車改用48V總線電壓系統已經被行業認可，尤其是新能源汽車上，已經有越來越多的設備模組采用兼容48V系統的設計；這就對一級電源轉換芯片提出了更高的耐壓要求。

RS3009-Q1系列低壓差線性穩壓器，采用車規級工藝，具有高達70V的耐壓承受能力，并提供最大100mA的輸出電流，可以用在48V系統一級電源或者二級電源、提供冗余安全余量，其主要參數特點如下：

?輸入電壓支持60V，極限耐壓高達70V；

?自身消耗電流32μA；

?提供最大100mA的輸出電流能力；

?支持1%高精度電壓輸出；

?高電源紋波抑制能力，PSRR達63dB@1KHz / 55dB@100KHz

?低Dropout電壓，2.4mV@1mA&5.0V；

?低溫漂；

?帶欠壓保護；

?具有過溫保護和過流保護；

?輸出快速放電；

?提供SOT23-3/SOT23-5/SOT223等多種封裝。

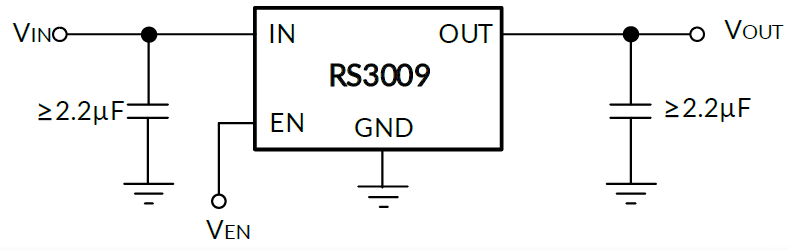

圖1 典型應用電路

模擬芯片比如運放、模數轉換/數模轉換、模擬前端還有各種傳感器，通常對噪聲比較敏感，一般設計上都會采用線性穩壓器來供電，以提供干凈且紋波小的電源電壓，RS3009-Q1非常適合用于高母線電壓的一級供電轉換、或者二級轉換，提供低紋波、低噪聲的輸出電壓和足量的冗余耐壓。

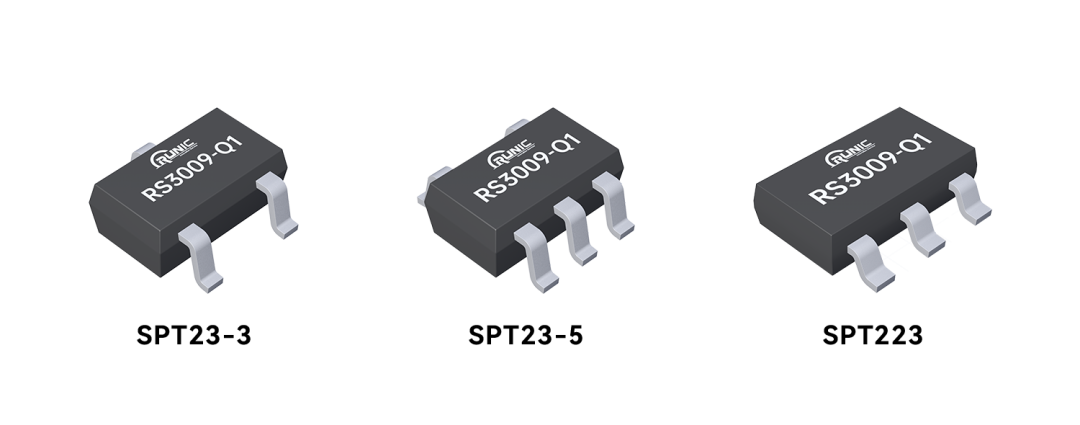

RS3009-Q1系列提供多種標準封裝，包括SOT23-3、SOT23-5和SOT223等，提供3.3V和5.0V常用輸出電壓，以滿足不同產品系統的設計需求，歡迎各界工程師朋友索樣評測。
