行波測距是電力電纜故障定位的核心技術，通過檢測故障行波傳播時間差實現定位。但其對前端信號采集 ADC提出嚴苛要求：由于行波信號具有極短的瞬態特征（微秒至納秒級），通常需要 1MSPS至數十MSPS的高速ADC才能完整捕獲復雜的波頭細節。

徴格半導體自主研發并量產的ZGAD65D14C，是一款高性能、雙通道、14位65MSPS模數轉換器（ADC），采樣率覆蓋10MSPS至65MSPS，專為高頻率、寬動態范圍的信號處理設計，是電力行波測距裝置實現國產化替代的理想核心器件。

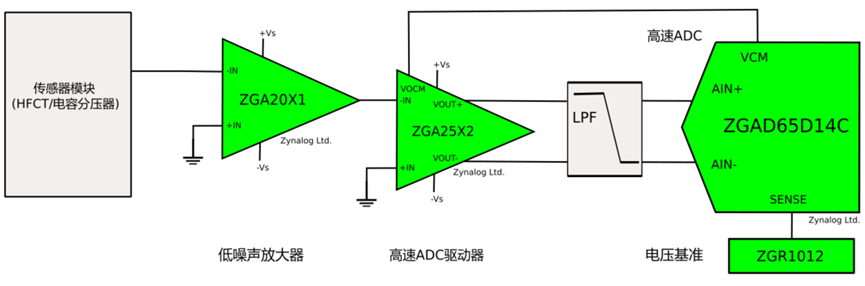

以下是這款產品的應用框圖。

采用徴格半導體模數轉換器ZGAD65D14C用于電力電纜行波測距有以下四點顯著優勢：

1、高速采樣，捕捉瞬態波頭

采樣率65MSPS→ 15ns時間分辨率 → 對應測距精度約3米。

2、極致動態范圍，從容應對強弱信號干擾

作為高性能國產替代ADC首選，ZGAD65D14C高達71dB信噪比（SNR）和92dB無雜散動態范圍（SFDR）的優異性能，可避免弱信號淹沒、強信號飽和。

3、多端實時同步，精準對齊時空

同時采集電壓、電流行波，支持雙端/多端同步，消除通道間時間誤差。

4、高質量數字轉換，支撐波頭識別

將模擬行波轉為數字量，供FPGA/MCU做小波變換、邊沿檢測，精準判定波頭到達時刻，讓國產測距方案更智能、更高效。
