一、項目概況與核心痛點

該項目為某中小型水電廠監控系統智能化升級項目，電廠裝機容量20MW，主要負責區域居民及工業用電供應，監控區域涵蓋發電機組、水輪機、高低壓配電設備、冷卻水系統等核心設施，部署15臺各類監測傳感器、8臺執行器，核心控制設備采用西門子300系列PLC，主要負責采集機組轉速、水壓、電壓、電流等運行參數，執行機組啟停、負荷調節、故障停機等控制指令，保障水電廠24小時安全穩定運行，契合水電廠監控保護系統“安全、高效、經濟”的運行要求。項目核心需求是實現PLC與4個西門子觸摸屏、2臺上位機的雙向穩定通訊：4個觸摸屏分別部署在發電機組、配電房、冷卻水站、中控室門口，用于現場運維人員分區下發控制指令、查看對應區域設備運行狀態及故障信息；2臺上位機分別部署在運維中控室與調度中心，用于后臺管理人員實時監控全電廠設備運行情況、統計發電數據、遠程排查設備故障，實現水電廠監控的可視化、集約化多終端協同管理，解決傳統人工巡檢效率低、故障響應滯后的問題。

項目實施前，核心痛點集中在兩點：

一是協議不兼容導致通訊失效，西門子300系列PLC采用專屬MPI協議（物理層為RS-485，默認傳輸速率187.5kbit/s），而多個觸摸屏采用Modbus協議、多臺上位機采用TCP/IP協議，三種設備協議不互通，形成“通訊孤島”，就像不同設備說著不同“方言”，無法實現數據交互與指令傳輸；

二是多終端協同通訊無法實現，此前嘗試直接連接設備，不僅觸摸屏指令無法下發、上位機無法采集數據，且多個終端同時連接時會出現信號沖突、數據錯亂，只能依靠人工每30分鐘巡檢一次，手動記錄設備運行參數，不僅增加運維工作量，還易出現參數錯記、故障漏報，一旦發生設備異常無法及時響應，可能導致機組停機，影響電力供應，同時水電廠監控區域分散、環境潮濕，有線布線復雜、易受水汽侵蝕及電磁干擾，線路故障頻發，進一步加劇通訊難題。

二、設備選型與實施過程

針對多終端通訊、協議不兼容及水電廠潮濕、多干擾的場景特點，經過多方調研與對比，最終選型遠創智控MPI-ETH-YC01-S無線以太網模塊，該模塊專為西門子300系列PLC設計，具備強大的協議轉換與多終端適配能力，集成串口轉以太網、以太網轉換器、以太網橋接器核心功能，無需更換原有PLC及終端設備，大幅降低升級成本，是水電廠監控多終端通訊的最優選型。

選型核心依據：

一是兼容性強，完美支持MPI協議，同時兼容Modbus、TCP/IP協議，無需修改原有設備協議，可同時適配4個觸摸屏、2臺上位機，支持32個終端同時連接，滿足水電廠多區域、多崗位協同監控需求；

二是無線通訊優勢，空曠傳輸距離達150米，適配水電廠監控區域分散布局，無需大量布線，抗電磁干擾、抗潮濕能力強，適配水電廠潮濕、多電磁干擾的復雜環境；

三是功能全面，作為以太網轉換器可實現MPI、Modbus、TCP/IP協議無縫轉換，解決設備“方言”不通的問題，作為以太網橋接器搭建設備間的通訊橋梁，串口轉以太網功能打破串口與以太網設備的通訊壁壘，實現多終端數據雙向同步；

四是部署便捷，體積小巧，可直接安裝在PLC控制柜內，做好防潮密封處理，通過WEB服務器即可完成參數配置，不占用PLC編程口，支持多終端并行通訊，2個工作日即可完成部署，不影響水電廠正常發電作業。

實施過程分三步：

第一步，設備安裝，將模塊固定在PLC控制柜內，通過專用線纜連接PLC的MPI接口，做好防潮、防干擾處理，適配水電廠潮濕環境；

第二步，參數配置，通過WEB服務器設置PLC協議類型、多終端通訊地址及無線傳輸參數，調試協議轉換功能，確保多個觸摸屏、上位機數據傳輸互不干擾；

第三步，聯機測試，同時連接4個觸摸屏、2臺上位機，測試通訊穩定性，驗證控制指令下發與設備參數采集的實時性，排查信號沖突、數據錯亂等問題后完成整體部署，適配水電廠24小時連續運行需求。

三、網關功能介紹

1. 串口轉以太網功能：將西門子300系列PLC的串口MPI協議數據（機組運行參數、傳感器數據、故障信息）轉換為以太網數據，實現PLC與多個觸摸屏、上位機的雙向數據傳輸，打破串口設備與以太網設備的通訊壁壘，讓傳統串口PLC無需硬件升級即可實現多終端以太網通訊，降低水電廠升級成本。

2. 以太網轉換與橋接功能：作為專業的以太網轉換器，可實現MPI、Modbus、TCP/IP三種協議的無縫轉換，將PLC采集的機組轉速、水壓等數據轉換為多個觸摸屏、上位機可識別的格式，解決協議不兼容的核心痛點；同時作為以太網橋接器，搭建起PLC與多終端之間的穩定通訊橋梁，支持32個終端同時連接，確保4個觸摸屏、2臺上位機并行通訊、互不干擾，適配水電廠多區域分區管控與多崗位協同需求。

3. 無線通訊功能：支持穩定無線傳輸，適配水電廠監控區域分散布局，無需布線，避免線路受水汽侵蝕、電磁干擾導致的故障，抗潮濕、抗電磁干擾能力強，確保多終端實時獲取設備運行數據、下發控制指令，保障水電廠24小時連續穩定運行。

4. 輔助功能：支持設備狀態實時監測，可通過配置工具查看模塊及多終端通訊狀態，便于運維人員快速排查通訊故障，減少故障排查時間；支持固件在線升級，一次購買可永久升級，適配后續水電廠監控終端擴展需求；支持Modbus TCP主從站功能，提升多終端兼容性，進一步降低運維成本。

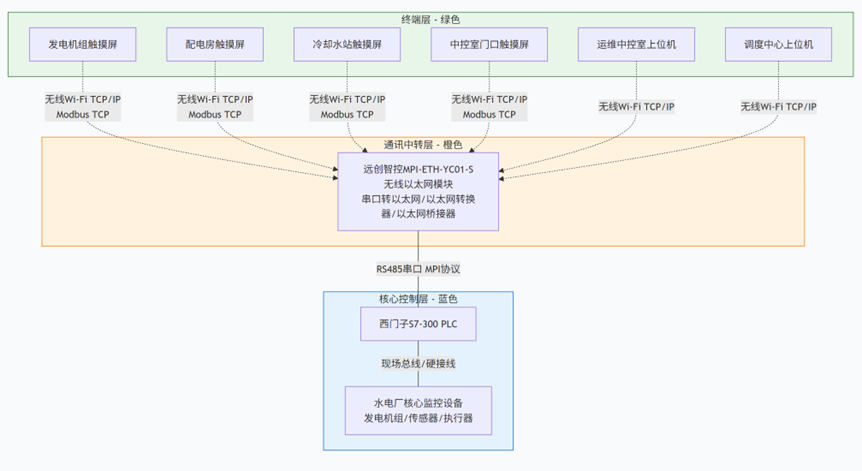

四、系統結構拓撲圖

五、應用效果前后對比

六、網關未來發展趨勢

結合水電廠監控多終端通訊需求與智慧電廠發展趨勢，以太網網關（含串口轉以太網、以太網轉換器、以太網橋接器類產品）未來將朝著四大方向發展：

一是多協議兼容化，進一步提升多協議兼容能力，支持Modbus、OPC UA等更多工業協議，實現多品牌、多類型監控設備及終端“即插即用”，強化多終端協同兼容性，解決各類設備“方言”不通的問題；

二是無線化與高速化，采用5G、Wi-Fi 6等先進無線技術，提升傳輸速度與距離，降低延遲，增強戶外抗潮濕、抗干擾能力，徹底替代傳統有線連接，適配大型水電廠更多終端部署與遠距離監控需求；

三是智能化與集成化，集成邊緣計算、故障預警功能，可對水電廠設備運行數據進行本地分析，及時預警機組異常與通訊故障，支持多終端遠程運維，整合串口轉以太網、數據采集等核心功能，實現一體化設計，部署更便捷，契合智慧電廠“無人化、自動化”發展方向；

四是國產化替代加速，國產網關性能已接近甚至超越進口產品，未來將實現核心芯片、軟件自主可控，結合水電廠監控場景提供定制化服務，推動智慧電廠領域國產化升級，助力水電廠實現全流程智能化監控。

七、總結

本次水電廠監控系統智能化升級項目，通過選用遠創智控MPI-ETH-YC01-S無線以太網模塊，成功解決了西門子300系列PLC與多個觸摸屏、上位機的通訊難題，充分發揮模塊串口轉以太網、以太網轉換器、以太網橋接器的核心功能，實現了水電廠多終端協同管控。項目實施后，通訊效率、數據準確性大幅提升，運維工作量顯著降低，有效杜絕了故障漏報、數據錯記等問題，提升了水電廠運行的穩定性與可靠性，保障了區域電力供應，是水電廠監控多終端通訊升級的經典案例。

隨著智慧電廠建設的持續推進，水電廠監控的多終端、智能化需求將持續提升，串口轉以太網、以太網轉換器、以太網橋接器類產品的應用將更加廣泛。遠創智控MPI-ETH-YC01-S模塊憑借多終端適配、兼容性強、部署便捷、環境適應性好的優勢，將為同類PLC多終端通訊項目提供可推廣的解決方案，助力水電廠行業實現數字化、智能化升級，推動清潔低碳能源產業高質量發展。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
