本文將分兩期詳解EtherCAT從站信息文件ESI XML，介紹其定義、結構及與硬件SII的對應關系，講解核心節點與PDO過程數據，幫助理解主站識別、配置從站的原理，為設備調試與通信對接打下基礎。

?前言

在EtherCAT工業通信系統中，主站與從站的正常通信，離不開一套統一的“信息交互語言”——從站信息規范（SII）及其軟件載體——EtherCAT從站信息文件（ESI XML）。前文已介紹，SII是存儲在從站硬件EEPROM中的“硬件身份信息”，而ESI XML則是將SII信息以標準化XML格式呈現的“電子說明書”。

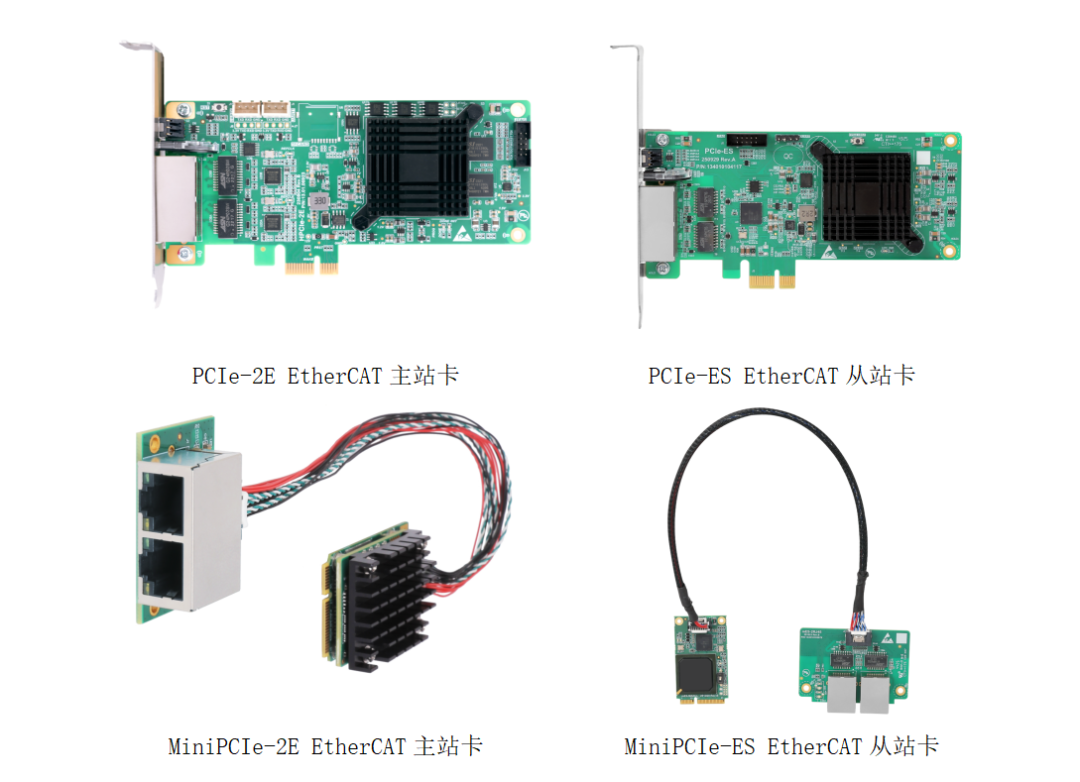

PCIe-2E/MiniPCIe-2E和PCIe-ES/MiniPCIe-ES是專為工業自動化場景設計的 PCIe/MiniPCIe 接口 EtherCAT主站卡和從站卡，采用高性能 FPGA 主控方案，搭載商業授權 EtherCAT 協議棧，完全符合 EtherCAT 技術規范?？杀憬菁芍凉た貦C(jī)等設備，實現主站與現場設備的高效穩定數據交互，廣泛用于各類數控智能化工業設備。本章將從教科書視角，系統講解ESI XML的定義、結構、核心節點及實際應用，幫助學習者掌握“主站如何通過ESI XML識別從站、配置通信”的核心邏輯，為后續EtherCAT系統調試、設備對接奠定基礎。

1. 學習目標

• 理解ESI XML的定義、作用及與SII的關聯關系；
• 掌握ESI XML的整體結構及各核心節點的功能；
• 能讀懂ESI XML文件的關鍵內容，識別過程數據（PDO）、協議類型等核心信息；
• 了解ESI XML在EtherCAT主站軟件中的應用流程。

2. 重難點提示

• 重點：ESI XML的核心節點（Devices、Process Data）及PDO的分類與含義；
• 難點：理解ESI XML與SII的對應關系，以及主站解析ESI XML的底層邏輯。

?ESI XML 的基礎認知

1. 什么是 ESI XML

ESI 是 EtherCAT Slave Information（EtherCAT從站信息）的縮寫，ESI XML 即采用可擴展標記語言（XML）格式編寫的EtherCAT從站信息描述文件，后綴通常為 .xml或 .esi。從本質上看，ESI XML 是從站硬件中SII（從站信息接口）的“軟件鏡像”——它將SII中存儲的廠商信息、設備參數、通信配置等所有硬件信息，以人類可閱讀、主站可解析的標準化文本形式呈現，是主站與從站建立通信的“橋梁”。
通俗來說，ESI XML 就相當于從站的“電子說明書”，主站通過讀取這份“說明書”，才能知道“這是哪家的設備、能實現什么功能、如何與其通信”。

2. ESI XML 與 SII 的關聯關系

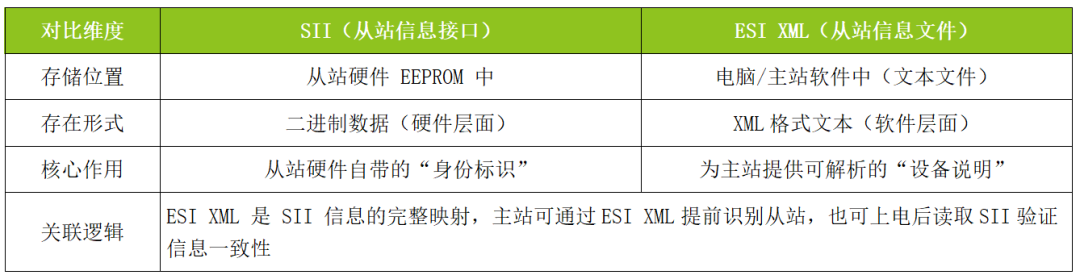

前文已介紹，SII是存儲在從站EEPROM（電可擦除只讀存儲器）中的硬件信息集合，而ESI XML是SII的軟件描述文件，二者的核心關聯的如下表：

補充說明：對于EtherCAT從站而言，SII是硬件必備的“基礎信息”，而ESI XML是主站識別從站的“輔助文件”——若主站未導入ESI XML，即便從站硬件正常，主站也無法識別其型號、配置通信參數，無法建立正常通信。3. ESI XML 的核心作用ESI XML 的核心價值的是“標準化描述從站信息，降低主站與從站的對接成本”，具體作用可分為以下4點：

• 主站識別：主站軟件（如AWstudio、TwinCAT等）導入ESI XML后，可自動識別從站的廠商、型號、版本等基礎信息，無需手動輸入；
• 自動配置：主站根據ESI XML中描述的過程數據結構、同步方式、協議類型等信息，自動完成通信參數配置，無需工程師手動編寫寄存器映射代碼；
• 兼容性保障：ESI XML遵循EtherCAT國際標準編寫，不同廠商的從站，其ESI XML格式統一，確保主站可兼容不同品牌、不同類型的從站設備；
• 參數查詢：工程師可通過直接打開ESI XML文件，快速查詢從站的過程數據、故障碼、可配置參數等信息，為調試、故障排查提供依據。

4. ESI XML 的整體結構ESI XML 遵循嚴格的EtherCAT標準規范，其整體結構固定，所有內容均包裹在根節點 中，核心子節點包括 （廠商信息）、（設備分組）、（設備核心信息），整體結構框架如下：

EtherCATInfo> Vendor> Groups> Groups> Device> Devices>EtherCATInfo>

說明：XML文件的聲明行（）是固定格式，用于指定XML的版本和編碼方式，通常為UTF-8編碼，確保文件可正常讀取。下期將詳細講解每個核心節點的具體內容及功能，結合實例幫助學習者理解，敬請關注。
