在做工業電機驅動時，很多硬件工程師都會遇到幾個經典頭疼事：板子空間本來就緊，高功率芯片還燙得厲害；電機堵轉時，要么燒芯片要么電源拉垮；想加電路做限流保護，又怕軟件反應慢救不回來。

如果你正在畫工業縫紉機的控制板，或者設計機器人關節的驅動方案，這篇選型筆記可能幫你省下幾輪打樣調試的功夫。今天聊的主角是率能半導體的一顆單通道 H 橋電流控制電機驅動芯片 ——SS6952A。

場景拆解——散熱、堵轉與電流的博弈

無論是工業縫紉機的步進電機、機器人關節電機，還是辦公自動化設備的驅動單元，它們的工作環境都有一個共同點：高負載、長時間運行、空間緊湊且對可靠性要求極高。

痛點直擊：

散熱壓力大：傳統驅動方案內阻偏高，大電流運行時外殼發燙，需要額外加散熱片，擠占PCB空間。

堵轉無防護：電機堵轉時電流瞬間飆升，軟件來不及反應，輕則燒MOS管，重則直接拉垮前級電源。

電流控制不靈活：想實現多檔位電流調節，要么靠外掛電路堆料，要么靠復雜的軟件算法，開發成本高。

針對三個“頭疼事”，芯片級的解法

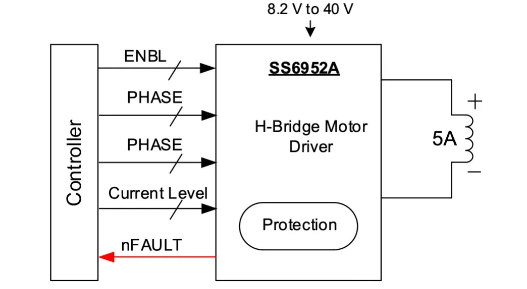

SS6952A是一顆內置N溝道功率MOSFET的單通道H橋驅動器，我們一起來看下它怎么解決上面的坑。

頭疼1：高負載下發熱嚴重，散熱片都壓不住

解法：芯片內部集成了低導通阻抗的功率MOSFET，在24V、Ta=25℃的條件下，RDS（HS+LS）典型值僅150mΩ。在7A峰值電流下，導通損耗明顯低于同類方案，這意味著在同樣的布板面積下，溫升更低，長時間高負載運行的余量更足。

頭疼2：電流檔位調節麻煩，開發成本高

解法：SS6952A自帶2bits 電流控制功能，可提供4個電流檔位，支持固定頻率下的電流調節，同時可配置快衰減、慢衰減和混合衰減模式，不用外掛復雜電路，就能適配不同電機的運行需求，省掉了額外的元器件成本和PCB空間。

頭疼3：堵轉 / 過流燒芯片，軟件救不回來

解法：芯片自帶硬件級的 “三板斧” 保護 —— 過流保護（OCP）、欠壓鎖定 （UVLO）、熱關斷（TSD）。

過流保護支持兩種模式：可配置自動重試模式（故障消失后自動恢復）和鎖死模式（故障排除后需復位），適配不同應用的安全邏輯。

欠壓保護在電源不穩時直接鎖死電路，避免芯片誤動作損壞電機；過熱保護在芯片溫度超限時自動關斷 H 橋，溫度回落即可恢復，全程不用軟件干預。

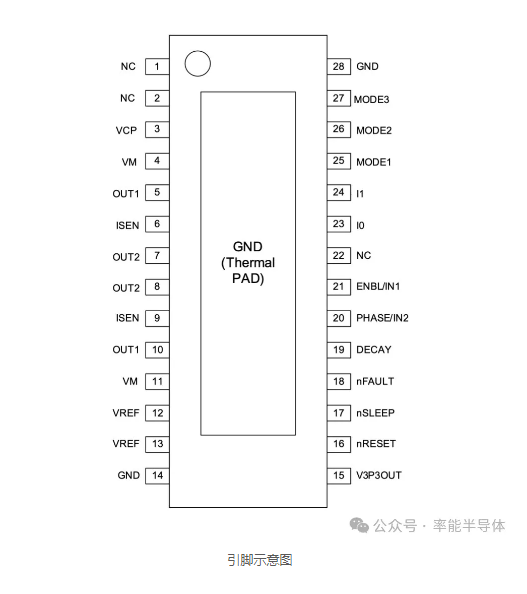

Layout避坑小貼士（干貨收藏）

既然要避開坑，畫板子時這幾點值得留意：

電源引腳退耦：雖然芯片自帶保護，但VM電源引腳到地之間，必須緊靠引腳放置一個0.1μF陶瓷電容 + 大容量電解電容，避免高頻開關噪聲誤觸發保護電路。

散熱鋪銅：芯片底部的散熱PAD務必打過孔連到大面積GND銅皮上，保證熱量能快速導出，避免熱關斷提前觸發。

電流采樣與復位走線：nSLEEP、nFAULT等控制引腳走線盡量遠離大電流回路，避免電磁干擾導致誤動作；采樣電阻的走線盡量短粗，減少壓降對電流精度的影響。

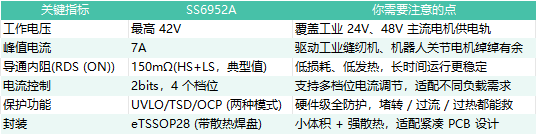

選型參數速查（為什么選它）

典型應用場景

工業縫紉機

機器人

做工業電機驅動，芯片選型決定了你后續是花時間調軟件算法，還是花時間改PCB散熱。如果這篇筆記對你梳理H橋選型有幫助，歡迎點個在看。歡迎點個在看。
