一、芯片核心技術概述

WD5202 是深圳市微電半導體推出的SOT23-3 小封裝離線式 AC-DC 恒壓穩壓器，集成 500V 高壓 MOSFET，專為 Buck/Buck-Boost 拓?fù)湓O(shè)計，以極簡外圍、低成本、高可靠性為核心優勢，適配家電與消費電子低壓供電場景。

1. 核心架構與電氣特性

集成化設計：內置 500V 低導通電阻（Rdson=15Ω）MOSFET，省去外置高壓管，BOM 成本大幅降低。

供電與輸出：默認輸出 5V（參考電壓 4.87~5.3V），輸入兼容 80~265VAC 寬壓范圍，最大輸出電流可達 210mA，典型應用 150mA。

控制機制：采用峰值電流模式控制，搭配 30KHz 頻率抖動振蕩器（±5% 抖動范圍），有效優化 EMI 性能，提升系統兼容性。

高效運行：輕載自動進入綠色模式，降低電感峰值電流與開關頻率，減少損耗，兼顧效率與負載調節精度。

2. 全場景保護技術

芯片搭載多重硬件保護，保障系統長期穩定運行：

電源保護：VDD 啟動電壓 4.4~4.95V，欠壓鎖定（UVLO）3.3~4V，異常時自動停止開關。

電流 / 功率保護：逐脈沖電流限制、短路保護（SCP）、過載保護（OLP），觸發后進入自動重啟模式。

溫度保護：過溫閾值 150℃，超溫自動停機冷卻，避免芯片燒毀。

耐壓防護：Drain 腳耐壓 500V，匹配高壓交流輸入場景。

二、應用設計心得

1. 外圍電路極簡設計

WD5202 僅需少量元件即可實現 5V 輸出，SOT23-3 三引腳（DRAIN 漏極、VDD 電源、GND 地）布局簡潔，適合小體積產品：

VDD 引腳需就近加旁路電容，穩定供電電壓；

GND 回路限流電阻需大于 2Ω，防止過流損壞；

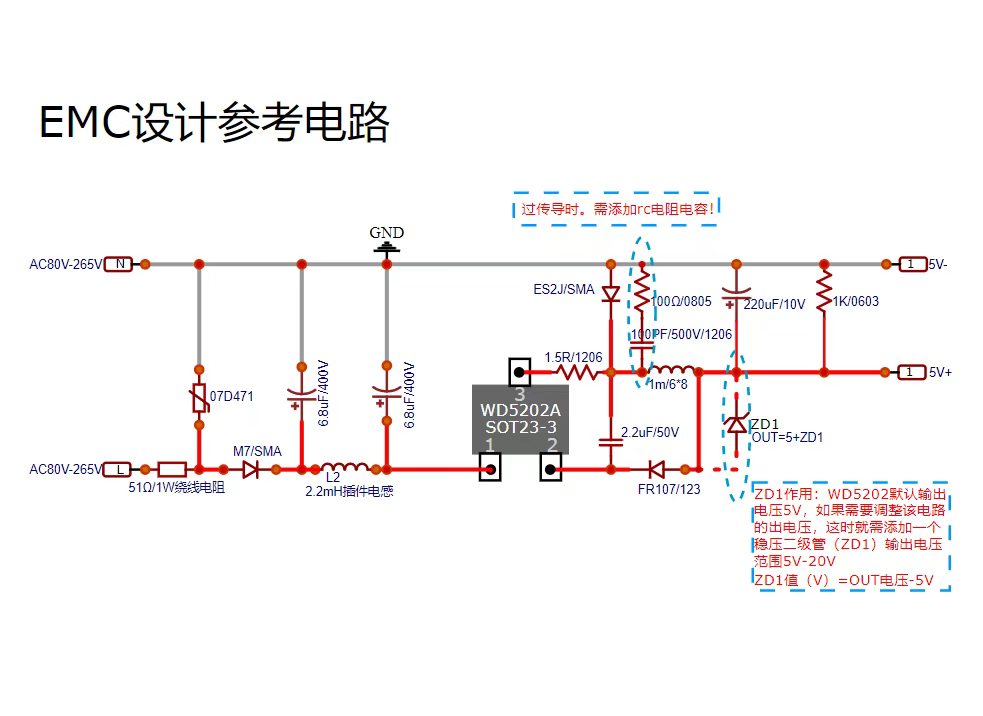

電源回路盡量縮小面積，降低 EMI 輻射。

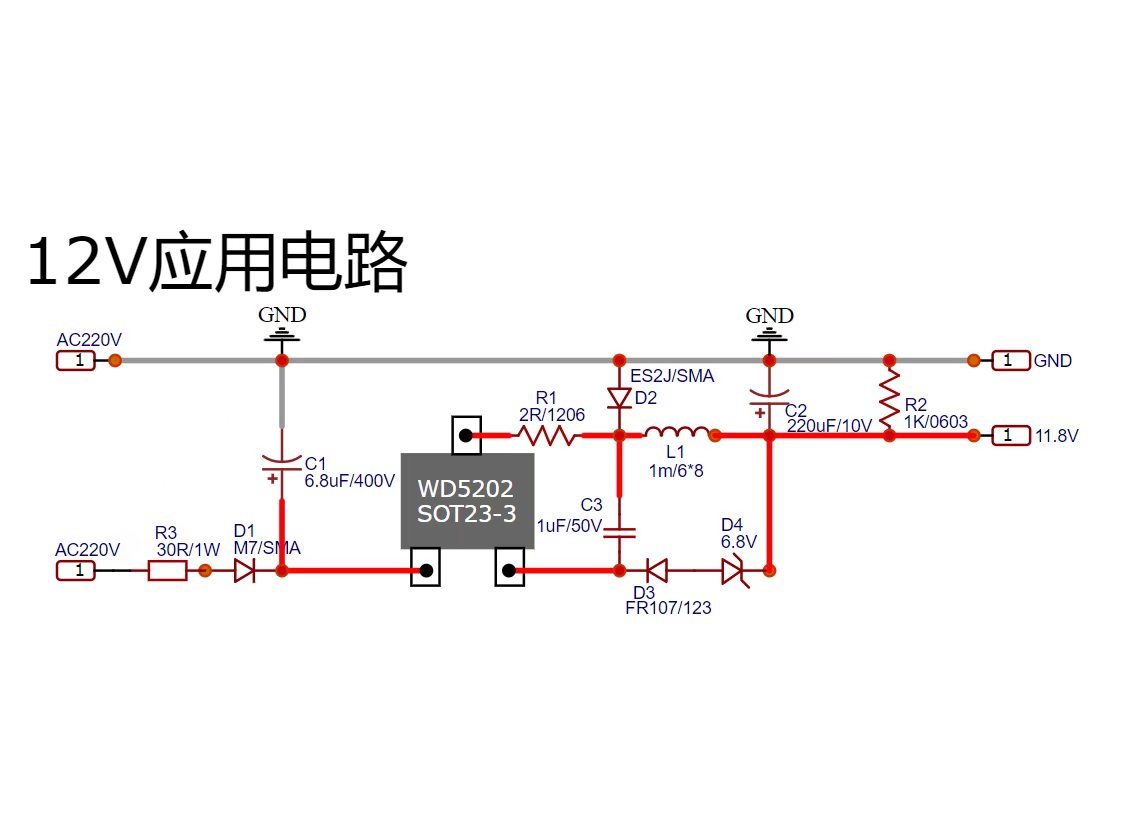

2. 拓?fù)渑c參數選型要點

推薦非隔離 Buck 拓?fù)?/strong>，適配 80~265VAC 市電輸入，無需復雜隔離變壓器；
