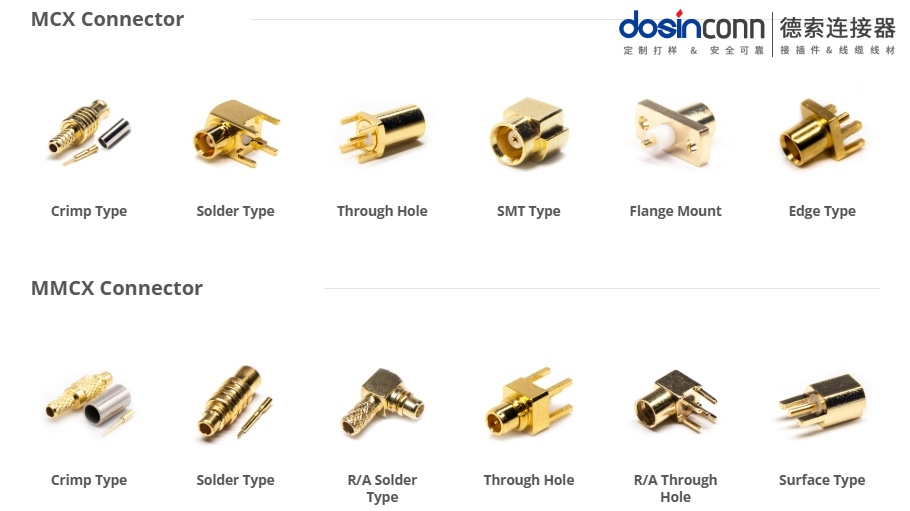

在高頻電路微型化的趨勢下，MCX接頭以其出色的空間效率成為2026年精密射頻系統的常用方案。德索連接器（Dosin）在協助客戶解決射頻鏈路穩定性時發現，小型化帶來的挑戰主要集中在加工精度的保持上。焊接過程中的溫控失誤，往往會導致阻抗失配或信號跌落。

本文將深度解析MCX插頭焊接中的溫控邏輯與標準，為工程師提供實戰參考。

? 一、 焊接溫控：平衡物理強度與電氣精度

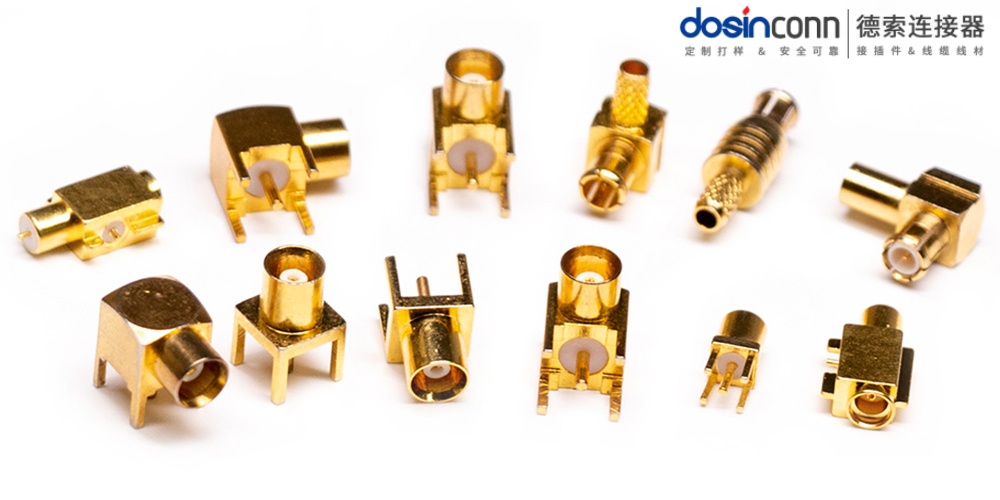

MCX連接器內部通常采用聚四氟乙烯（PTFE）作為絕緣支撐。這種材料雖然電性能優異，但在持續高溫下會產生微觀熱膨脹，導致中心針位置偏移，從而破壞50歐姆的阻抗平衡。

溫度閾值設定：烙鐵頭溫度建議穩定在 320°C 至 350°C 之間。

? 時間管控邏輯：?jiǎn)未魏附觿?dòng)作的停留時間應控制在 2 至 3 秒 內。

? 閃擊焊接原則：高頻連接器的焊接核心在于“高能量、短時間”。利用恒溫烙鐵的熱補償能力，在熱量傳導至內部絕緣層造成形變前，迅速完成焊錫浸潤并撤離。

二、 核心工藝步驟與操作細節

?? 線纜預處理：剝線尺寸需精準至0.1mm級別，確保屏蔽層編織網梳理均勻，嚴禁損傷中心導體。

預上錫工藝：對中心導體進行薄而均勻的預掛錫處理，這有助于在正式焊接時實現瞬間融合。

精準對位：將中心導體置于焊接槽中心位置，嚴防偏心，否則會引入不必要的寄生電容。

? 屏蔽層處理：確保壓接或焊接套筒與線纜屏蔽層實現360°環繞接觸，構建完整的電磁屏蔽環路。

三、 焊點質量標準判定

為了確保射頻鏈路在6GHz及以上頻率的純凈度，每一個焊點都必須符合嚴苛的物理與電學標準。

四、 工程師實戰建議

助焊劑的使用技巧：射頻連接器結構致密，過量的助焊劑若滲入絕緣層內部，其介電常數的差異會直接導致阻抗跳變，且后期極難徹底清理。

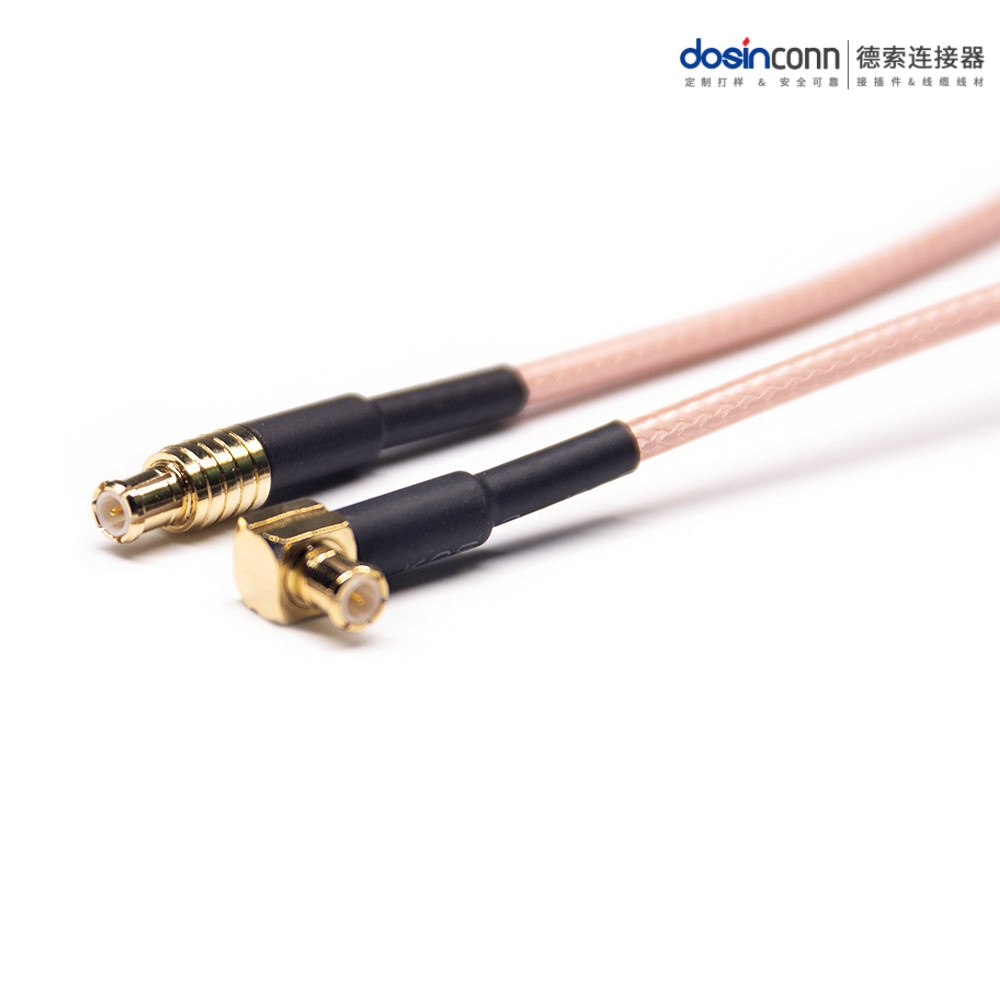

應力釋放處理：焊接完成后，建議在尾部加裝帶膠熱縮管。這不僅能提供防潮保護，更重要的是能緩解線纜彎折對微小焊點產生的機械應力。

放大檢查：對于MCX這類微型接口，建議在10倍以上工業顯微鏡下觀察焊點形貌，這是提升良率的有效手段。

總結與展望

工藝的精進源于對每一個微觀細節的執著。德索連接器（Dosin）在生產實踐中通過對材料科學的深入研究，提升了連接器在焊接過程中的熱寬容度。我們深知，穩定的阻抗控制與卓越的機械耐久性是射頻系統的生命線。通過規范化的工藝流程，能夠有效保障信號傳輸?shù)募儍襞c穩定，為每一處連接注入更強的生命力。
