隨著智能家居設備的普及，越來越多的家庭面臨多設備音頻源的管理難題。一款高效的音頻切換器不僅能簡化操作流程，還能確保音質的高保真?zhèn)鬏敗?/p>

本次拆解對象是一款采用納祥科技NX444雙通道模擬開關芯片的、AUX立體聲音頻4進1出切換器，其核心功能為：實現四路立體聲輸入的自由切換與音量調節，并提供單路立體聲高保真輸出，輕松解決多設備音頻混亂問題。

一起來看看~

PART.01
外 觀 展 示

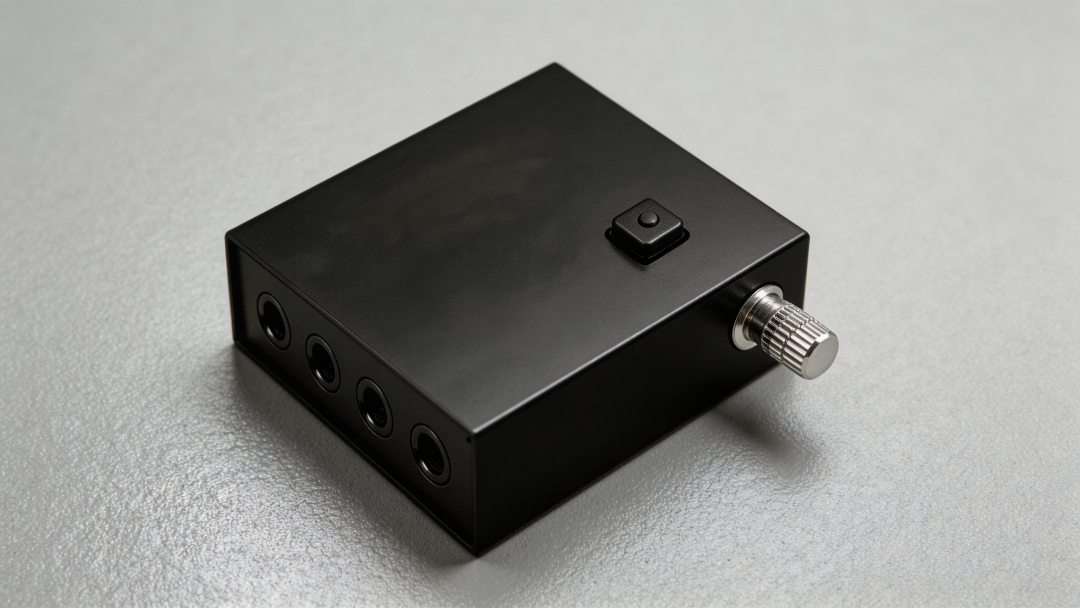

我們從切換器外殼看，其外觀整潔，無過多裝飾。

外殼上方是按鈕，正面下方依次排列4個3.5mm接口，側面為旋轉鈕；另一面有另一個3.5mm接口和電源輸入口。

我們用沿兩側貼合縫輕撬，便完成拆解。

PART.02
內 部 拆 解

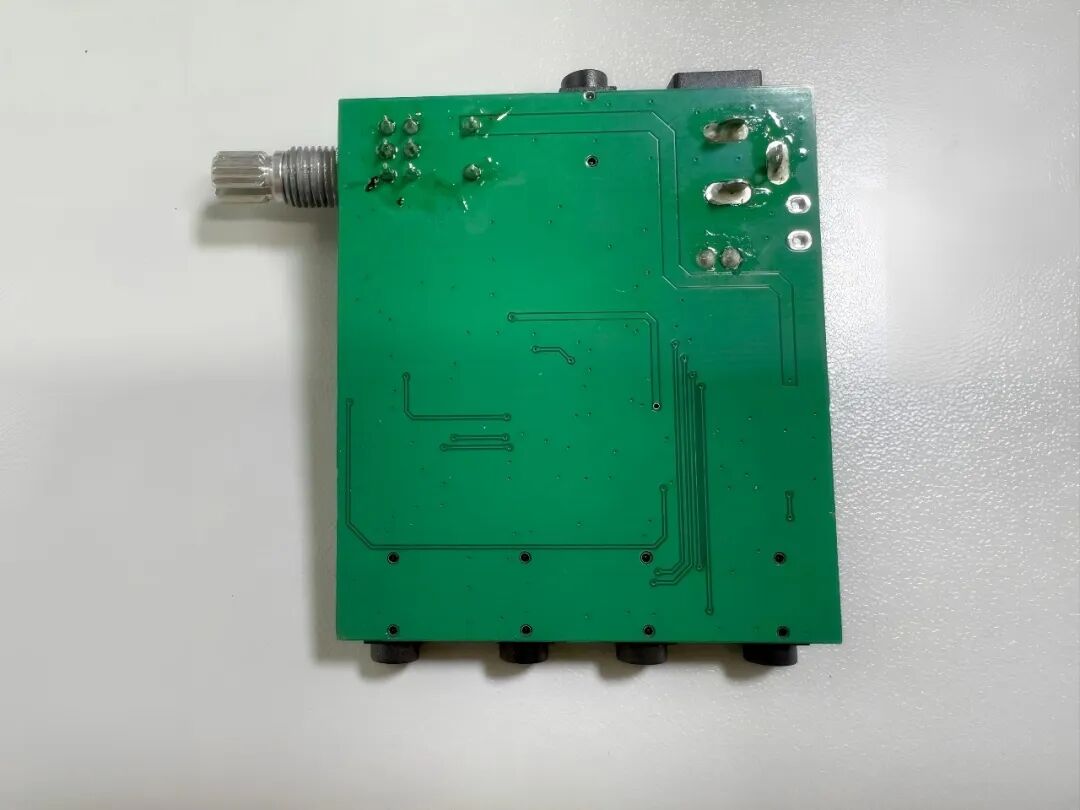

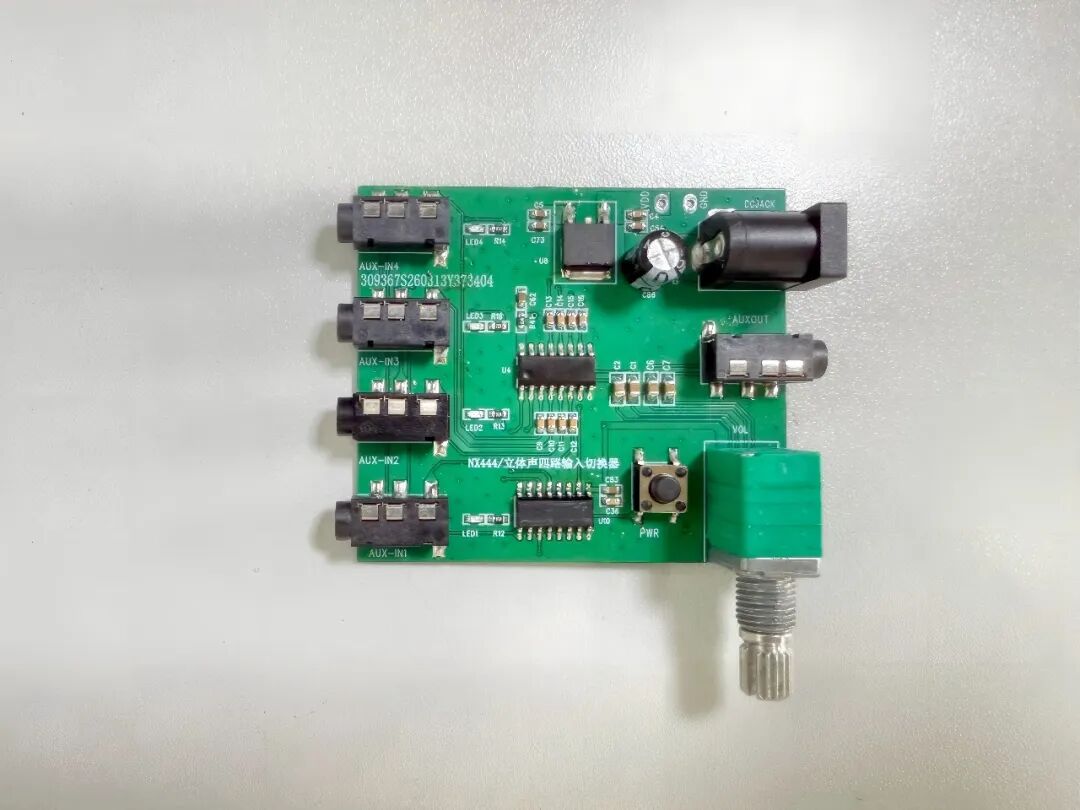

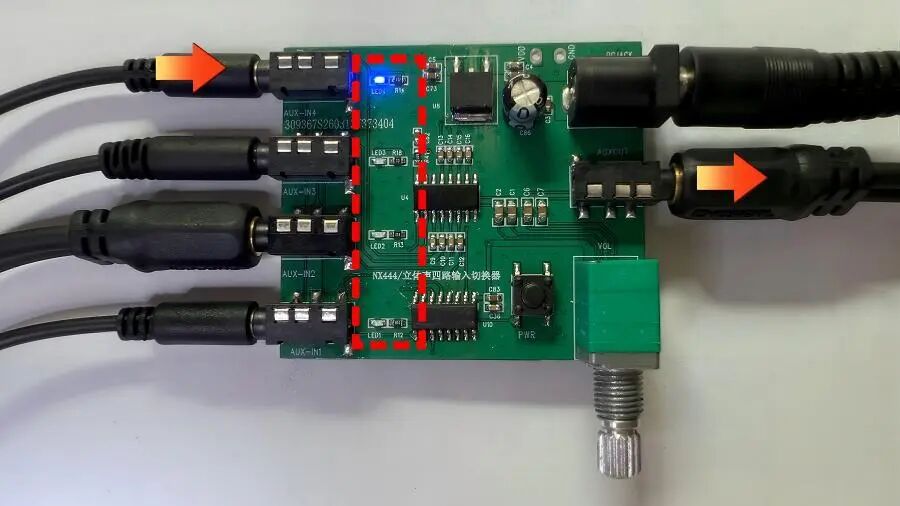

主板設計非常簡潔，元件排布整齊合理，走線流暢，外圍元件較少，主要元器件均集中在主板正面；而主板背面沒有任何元件。

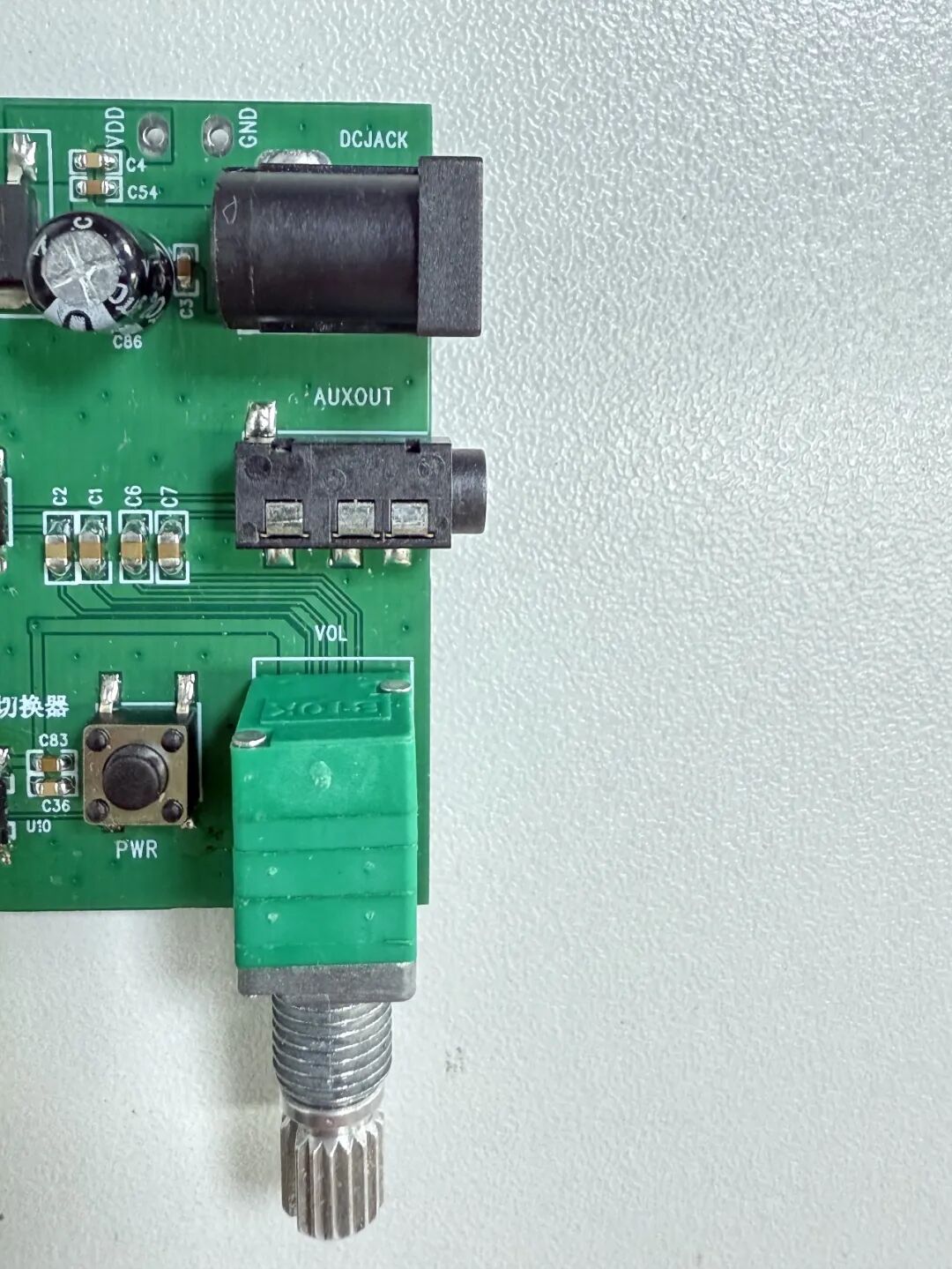

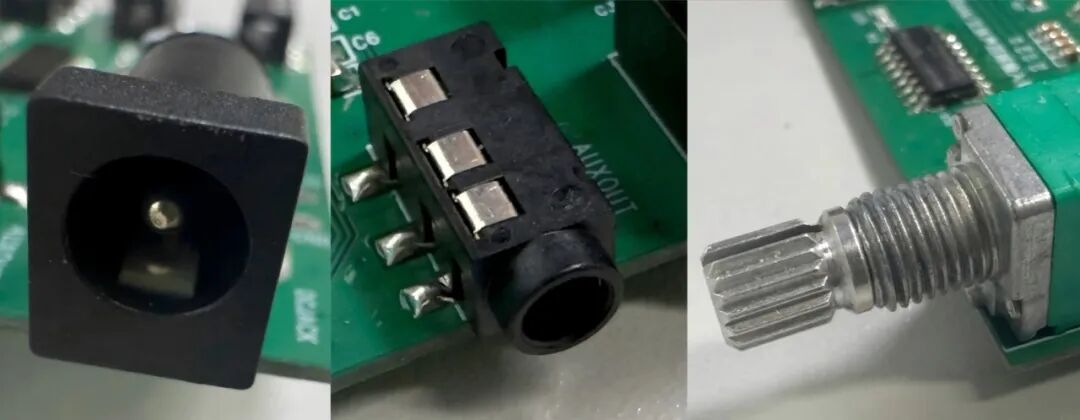

右側接口區域自上而下依次為：12V直流電源輸入接口、3.5mm音頻輸出口（AUX OUT）、音量控制旋鈕，以及音頻切換物理按鈕。

左側輸入?yún)^(qū)域設有四路獨立的3.5mm AUX輸入接口（AUX-IN1至AUX-IN4），支持立體聲左右聲道分離傳輸；每路輸入口對應右側一個LED指示燈，當藍燈亮起時，表示當前對應的音頻通道處于輸出狀態。

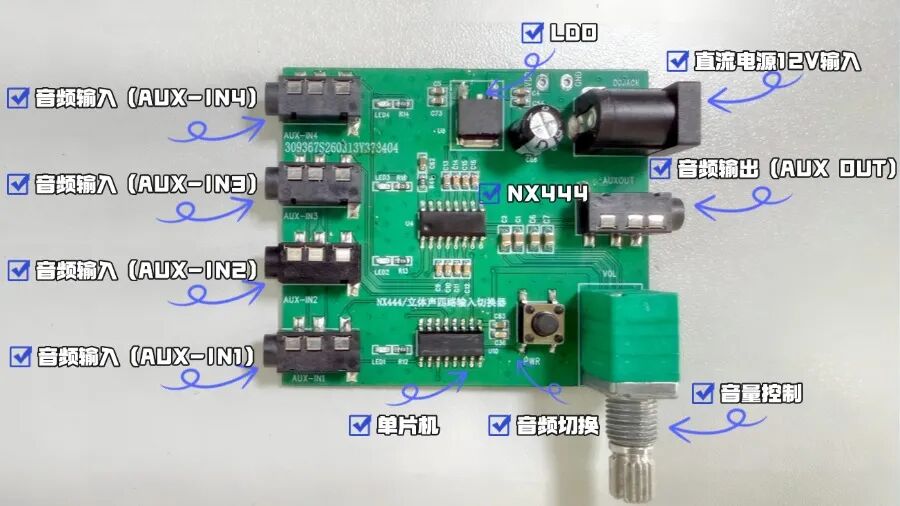

中央核心區域配置了切換器的核心芯片組，由上至下依次為：

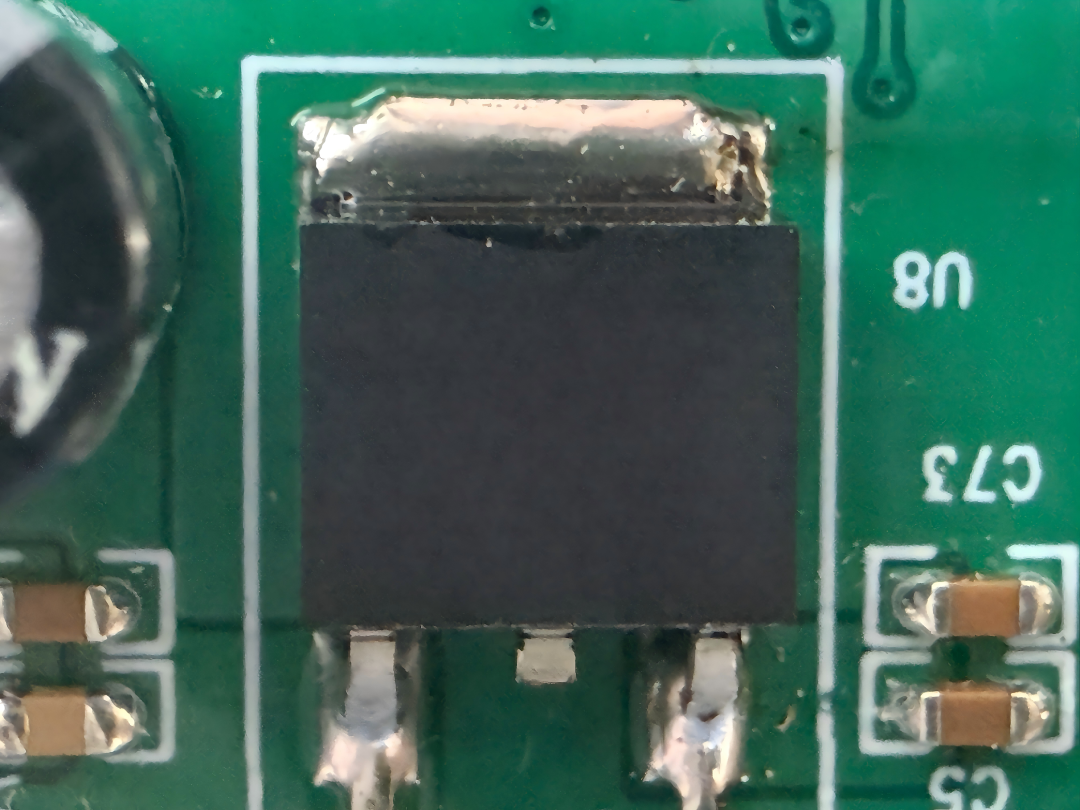

電源轉換模塊：正上方為LDO芯片，負責將12V直流輸入轉換為5V穩定電壓，為下方芯片組供電。

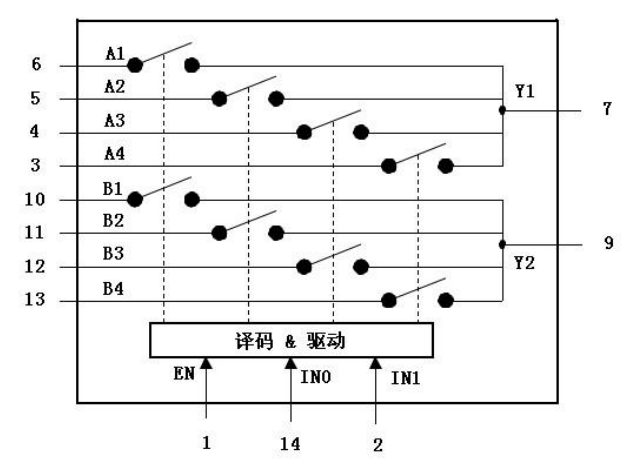

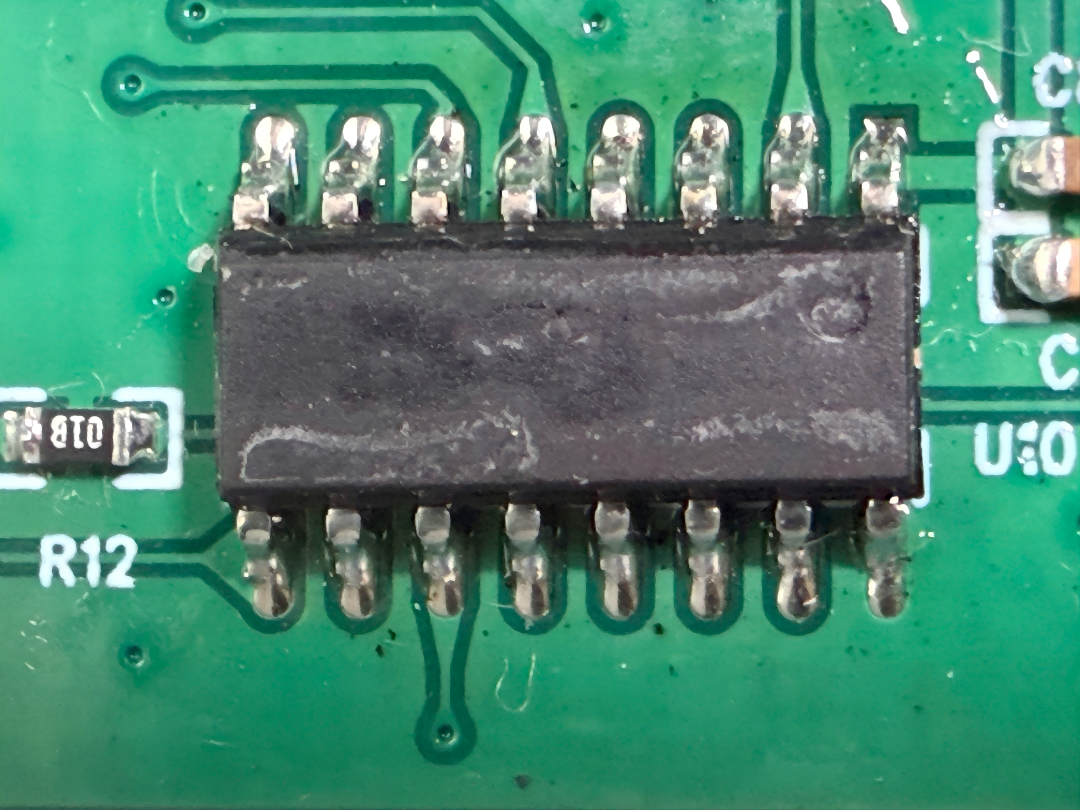

主控芯片：正中間的NX444芯片是電路的核心，這顆國產半導體廠商納祥科技推出的雙通道低阻寬帶雙向模擬開關芯片，包含2通道單刀四擲模擬開關，具有高帶寬、低導通電阻、高隔離度（有效避免未選通道信號耦合）等特性，適用于視頻或USB信號的四選一切換。

其關鍵參數包括：

① 低導通電阻（Ron典型值5Ω）

② 高帶寬（Bw典型值500MHz）

③ 支持視頻信號及低速/全速/高速USB信號

④ 快速切換（Ton/Toff典型值<5nS）

⑤ ESD防護（4KV HBM）

⑥ 提供全局使能引腳，支持多通道統一控制

⑦ 兼容5V/3.3V/3V電源電壓，低靜態功耗

⑧ SOP-16無鉛封裝

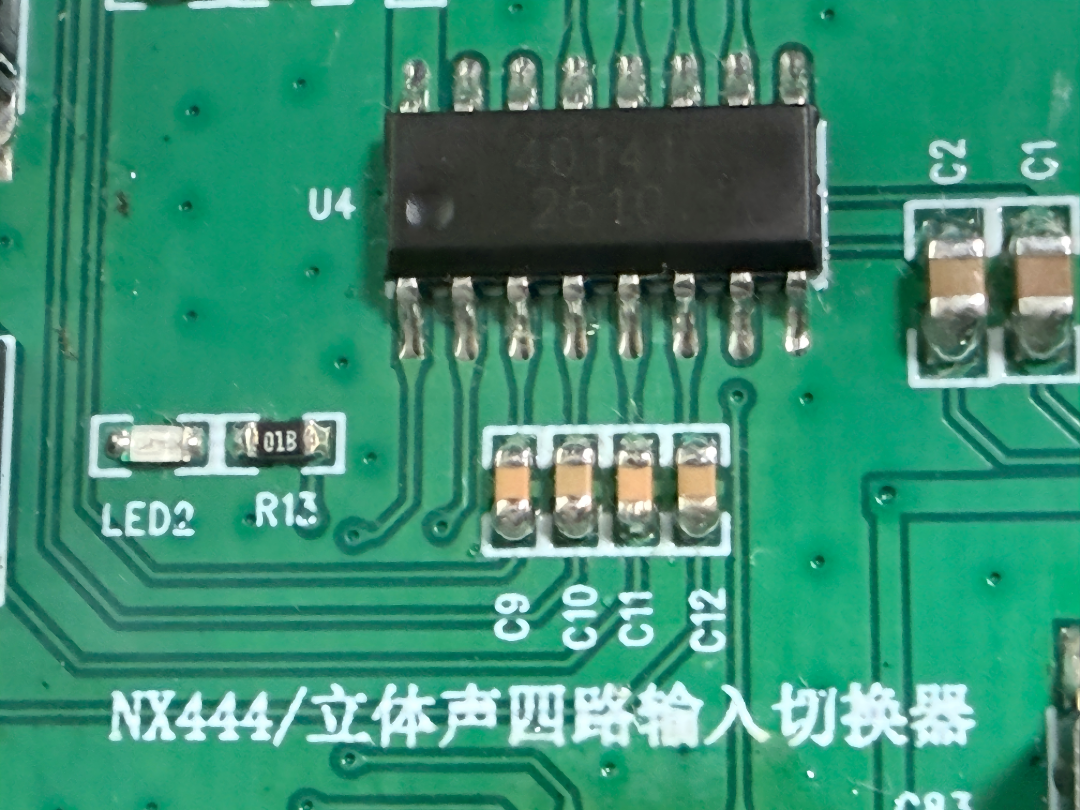

控制單元：正下方的單片機負責驅動NX444實現通道切換邏輯，并處理按鍵與音量編碼器的脈沖輸入。

工作原理：12V直流電源輸入后，經LDO穩壓為5V，為NX444芯片供電，并在單片機控制下完成4進1出音頻通道的切換。

PART.03
拆 解 總 結

這款切換器憑借簡潔高效的主板設計、精準可靠的芯片方案，以及實用的功能配置（四路獨立輸入、一鍵切換、音量調節與狀態指示），可適配多路外部音源輸入模式切換音響、多接口音源輸入、無線樂器音源切換、樂器、便攜效果器等多元場景需求。

其模塊化布局與兼容性設計（可替代SGM330、FSAV330等方案），為同類音頻切換需求提供可靠參考，是簡化復雜音源連接、提升體驗的高性價比之選。
