3 Linux常用開發案例

我司提供的Linux常用開發案例位于產品資料“4-軟件資料Demo”路徑下的base-demos目錄下。案例bin目錄存放可執行文件，src目錄存放源碼。

如需重新編譯Linux常用開發案例，請將對應案例src目錄拷貝至Ubuntu工作目錄下，進入src目錄執行如下命令配置交叉編譯工具鏈，并執行make命令進行案例編譯。編譯完成后，將在當前目錄下生成可執行文件。

Host# source /home/tronlong/RK3576/environment

Host# make

3.1led_flash案例

3.1.1案例功能

本案例通過向單板機用戶可編程指示燈LED1設備節點反復交替寫入1、0數值，實現LED1閃爍效果。LED1點亮與熄滅時間均為0.5s。

程序流程如下圖所示。

LED設備節點為"/sys/class/leds/ledX/"目錄下的brightness。

3.1.2操作說明

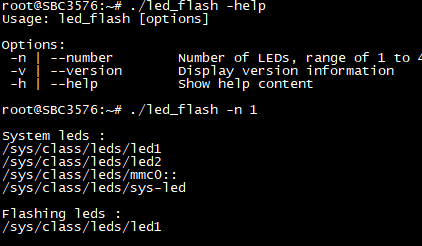

將本案例bin目錄下的可執行程序led_flash拷貝至單板機系統，并在可執行程序所在目錄執行如下命令運行程序，即可看到單板機LED1以0.5s的時間間隔進行閃爍。同時，串口終端打印系統全部LED設備信息和程序當前控制的LED1設備信息。

Target# ./led_flash -help

Target# ./led_flash -n 1

3.1.3關鍵代碼

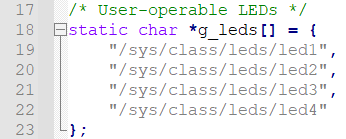

（1）預定義LED數組。程序由此數組獲取LED信息，數組信息必須為系統已有LED信息，否則程序運行報錯。

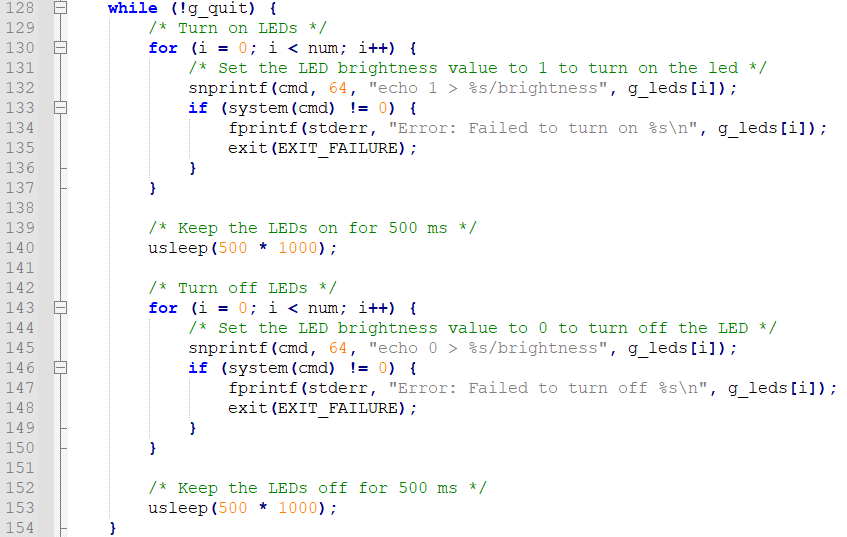

（2）LED亮滅操作和時間間隔。

3.2can_perf案例

3.2.1案例功能

本案例基于SocketCAN實現CAN/CAN-FD總線通信，包含數據收發測試及誤碼率統計。程序原理如下。

備注：SBC-TL3576單板機主板未引出CANFD接口，因此本案例僅支持使用SBC-TL3576-BU、SBC-TL3576-MU或SBC-TL3576-ME整機測試。

發送端：

（1）發送指定數量幀；

（2）幀的數據長度由參數指定；

（3）發送從0至255的遞增數；

（4）每一幀的發送間隔由參數指定。

接收端：

（1）接收CAN總線上的數據包；

（2）提取數據包數據進行校驗；

（3）每接收到1000個數據幀打印一次幀數；

（4）打印誤碼率，總接收幀數信息。

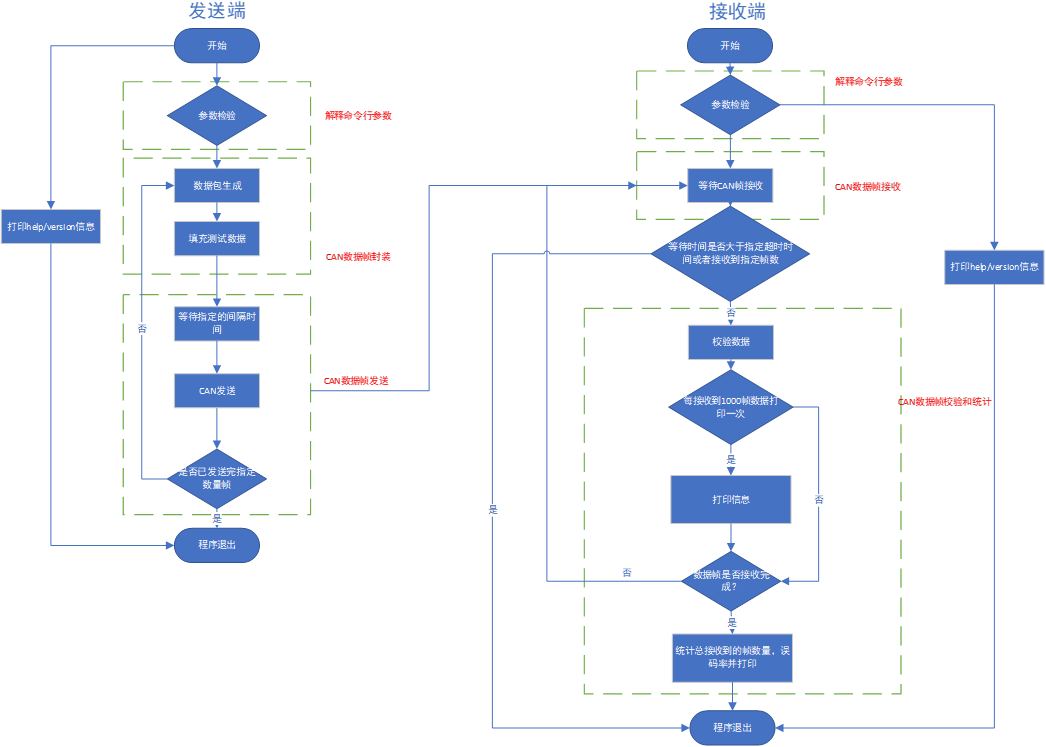

程序流程如下圖。

3.2.2操作說明

本次測試以SBC-TL3576-BU整機的CAN FD（G1、L1、H1）接口（設備節點為：can0）為例進行演示，如需測試CAN FD（G2、L2、H2）接口，請將設備節點修改為can1。

請準備兩個SBC-TL3576-BU整機，使用杜邦線將兩個SBC-TL3576-BU整機的CAN FD接口H1端子、L1端子和G1端子進行直連。

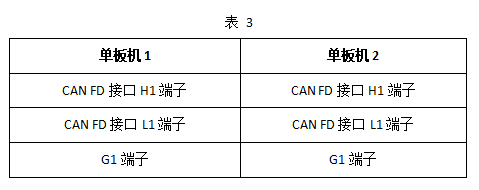

單板機接口的連接關系如下表所示。

單板機上電啟動，將本案例bin目錄下的可執行程序can_perf分別拷貝至兩個單板機的文件系統，進入可執行程序所在目錄，執行如下命令查看程序參數信息。

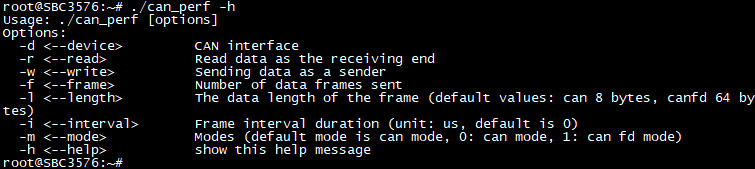

Target# ./can_perf -h

參數解析：

-d：CAN接口的對應節點；

-r：作為接收端讀取數據；

-w：作為發送端發送數據；

-f：收發數據幀的數量；

-l：幀的數據長度；

-i：幀間隔時長，單位為us，默認為0；

-m：模式選擇，默認為CAN模式，0：CAN模式，1：CAN-FD模式；

-h：幫助信息。

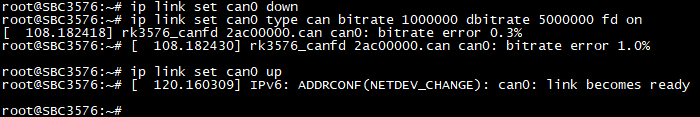

將單板機1和單板機2上電啟動，進入單板機文件系統，分別執行如下命令配置CAN FD接口波特率為1Mbps，配置數據波特率為5Mbps，并啟動CAN0總線。

Target# ip link set can0 down

Target# ip link set can0 type can bitrate 1000000dbitrate5000000fd on

Target# ip link set can0 up

在單板機1的終端執行如下命令，設置單板機1的CAN0總線等待接收數據。

Target# ./can_perf -d can0 -r -f 50000

在單板機2的終端窗口下，設置單板機2的CAN0總線以1000us的時間間隔發送50000幀數據至單板機1的CAN0總線。

備注：當執行的命令未設置-i參數時，默認發送數據幀間隔時長為0us，由于數據發送過快，可能導致系統資源（如緩沖區）迅速耗盡，從而觸發"No buffer space available"錯誤，并造成數據幀丟失。

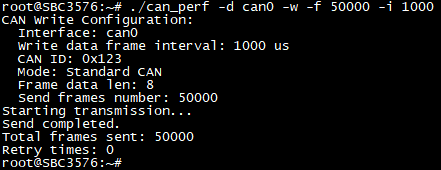

Target# ./can_perf -d can0 -w -f 50000 -i 1000

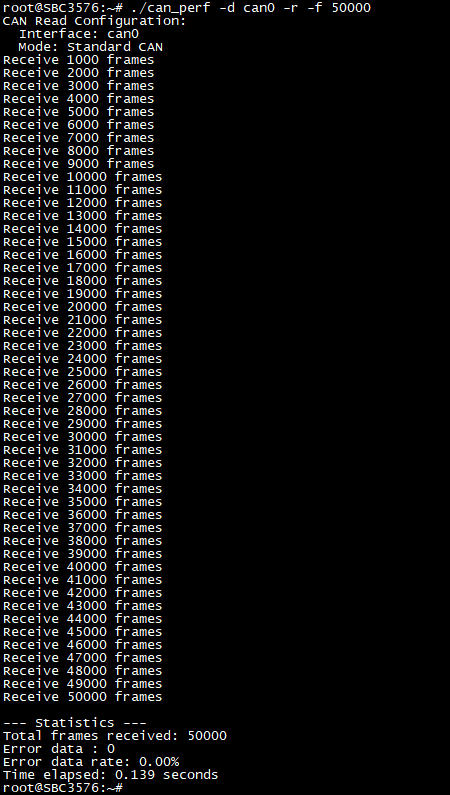

從打印信息可以得知，接收端單板機1成功接收50000幀數據，誤碼率為0.00%，每幀耗時為0.139s。

3.2.3關鍵代碼

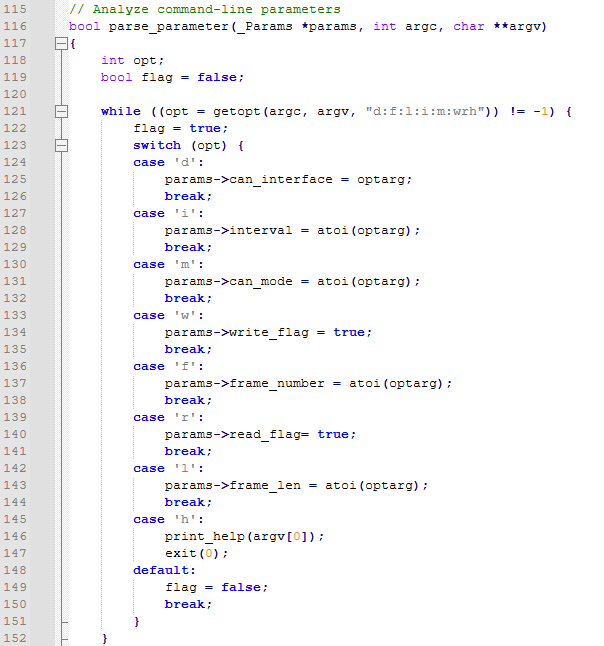

（1）解析傳遞參數。

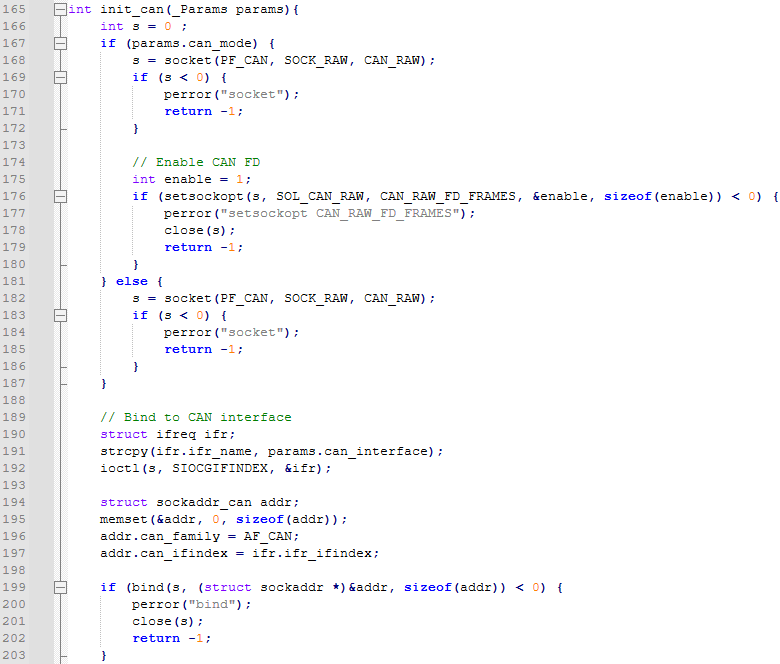

（2）初始化CAN接口。

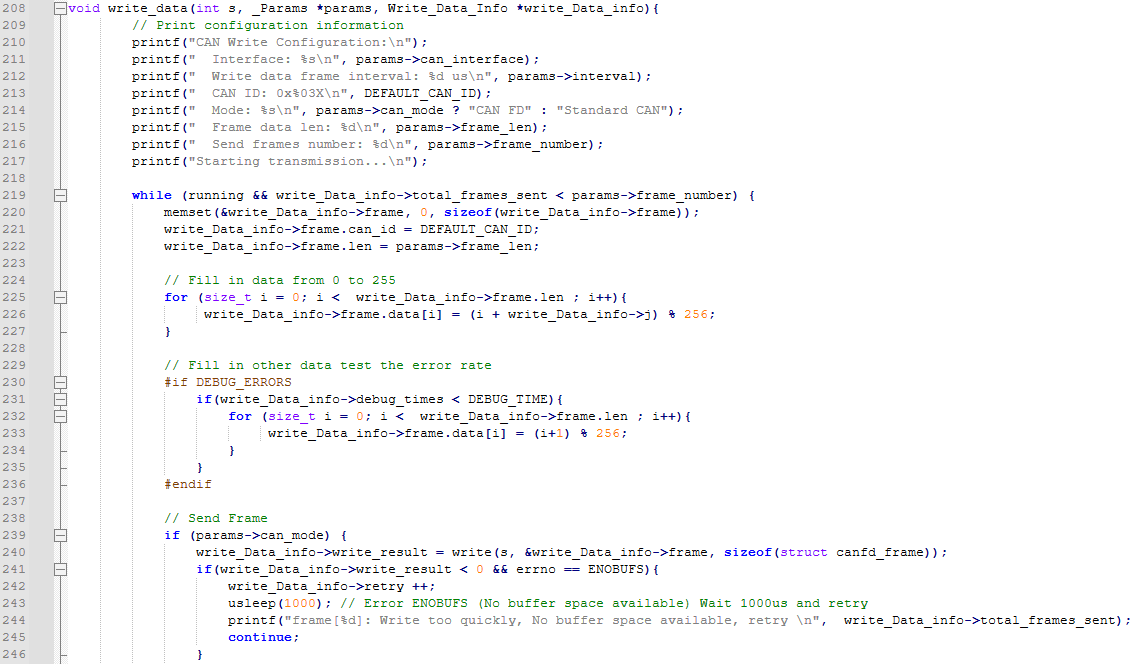

（3）發送端。

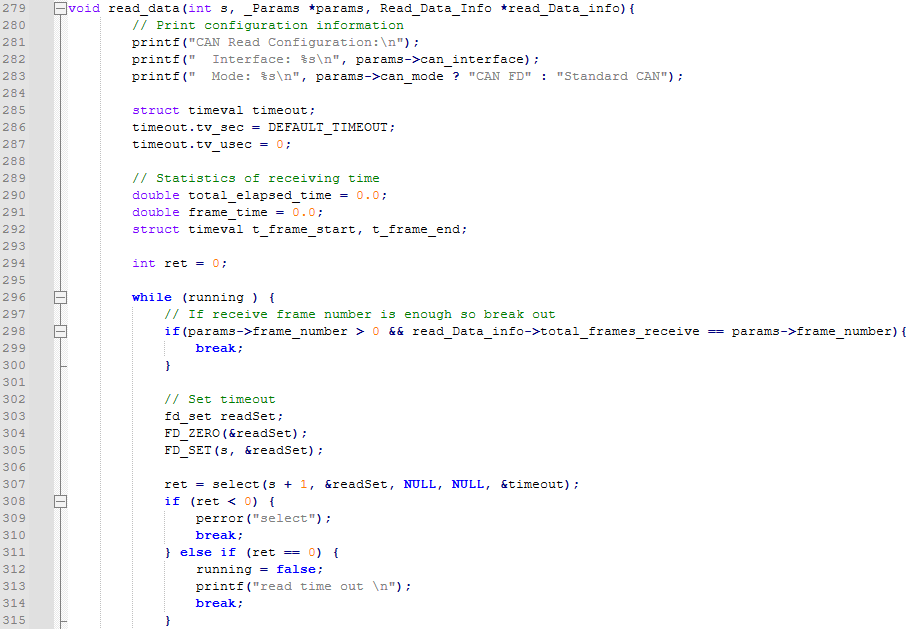

（4）接收端。

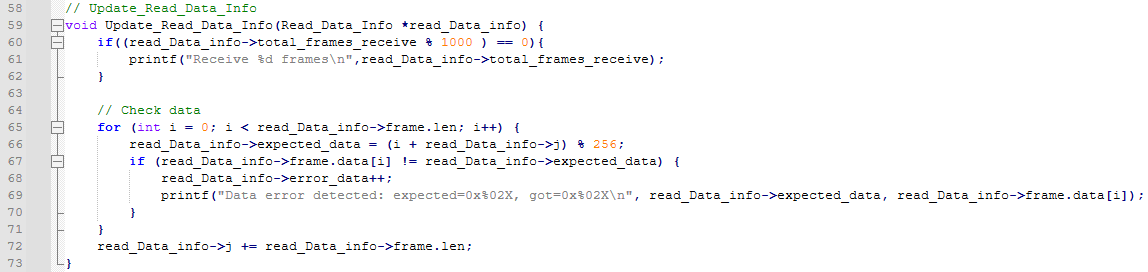

（5）校驗接收到的數據信息。

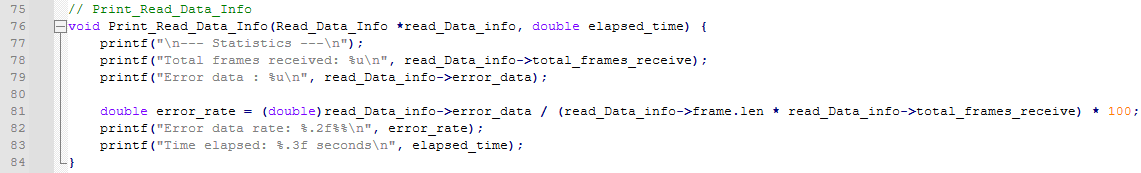

（6）打印接收到的數據信息。

3.3uart_rw案例

3.3.1案例功能

本案例實現單板機串口讀寫功能。

備注：SBC-TL3576單板機主板未引出RS-485/RS-232接口，因此本案例僅支持使用SBC-TL3576-BU、SBC-TL3576-MU或SBC-TL3576-ME整機測試。

程序流程如下圖所示。串口初始化時將設置波特率、模式、數據位、停止位等參數。通過設備文件描述符對串口進行讀寫操作。

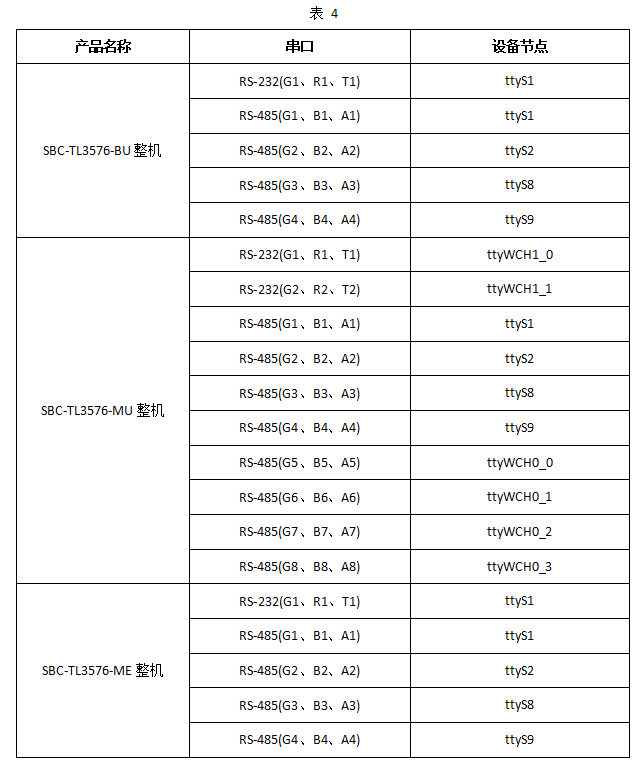

本案例測試的串口對應設備節點如下表所示。

3.3.2操作說明

（1）RS-232串口測試

我司整機默認配置RS-485/RS-232接口為RS-485功能。請聯系我司銷售或技術服務人員，將EX-TLBaseUART擴展板的撥碼開關SW7撥至RS-232檔位，配置為RS-232功能。

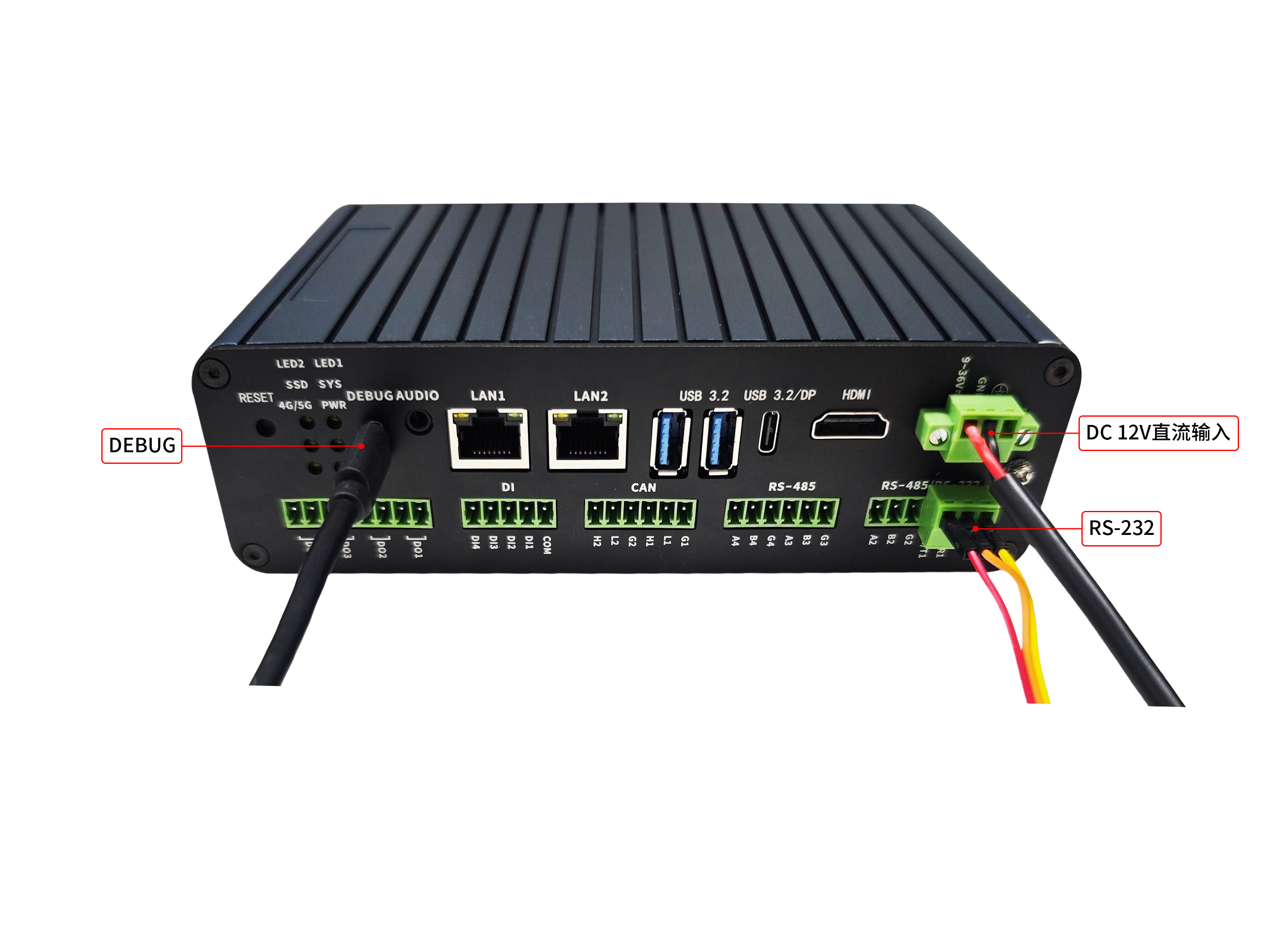

本次以SBC-TL3576-BU整機的RS-232功能為例進行演示，請通過USB轉RS-232公頭串口線和杜邦線，將整機的RS-232(G1、R1、T1)串口連接至PC機的USB接口，硬件連接如下圖所示。

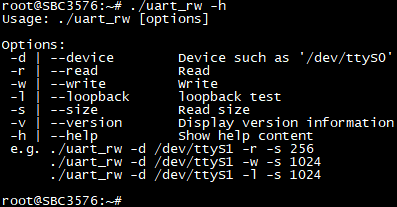

將本案例bin目錄下的可執行程序uart_rw拷貝至單板機系統，并在該可執行程序所在目錄執行如下命令，查看程序參數信息。

Target# ./uart_rw -h

1.單板機接收

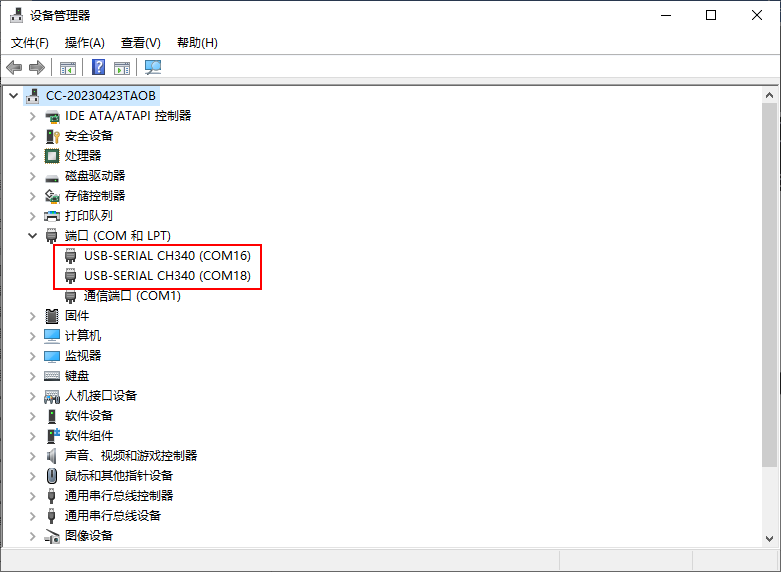

打開設備管理器，本次測試中調試串口DEBUG端口號為COM16，RS-232串口的端口號為COM18，如下圖所示。

打開調試串口終端，COM16波特率設為115200，8N1，無校驗位。COM18波特率設為115200，8N1，無校驗位，并建立串口連接。單板機調試串口終端執行如下命令，單板機等待接收上位機發送的數據。

備注：?jiǎn)伟鍣C(jī)啟動后首次執行程序uart_rw，會出現打印信息"of_dma_request_slave_channel…"，不影響正常使用，請忽略。

Target# ./uart_rw -d /dev/ttyS1-r -s 8

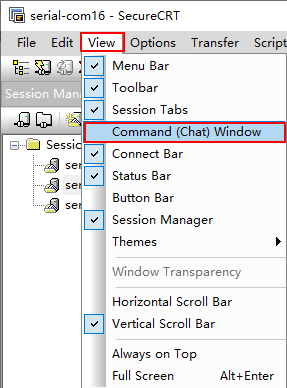

在RS-232串口終端點擊"View->Command (Chat) Window"，選中并打開"Command (Chat) Window"窗口。

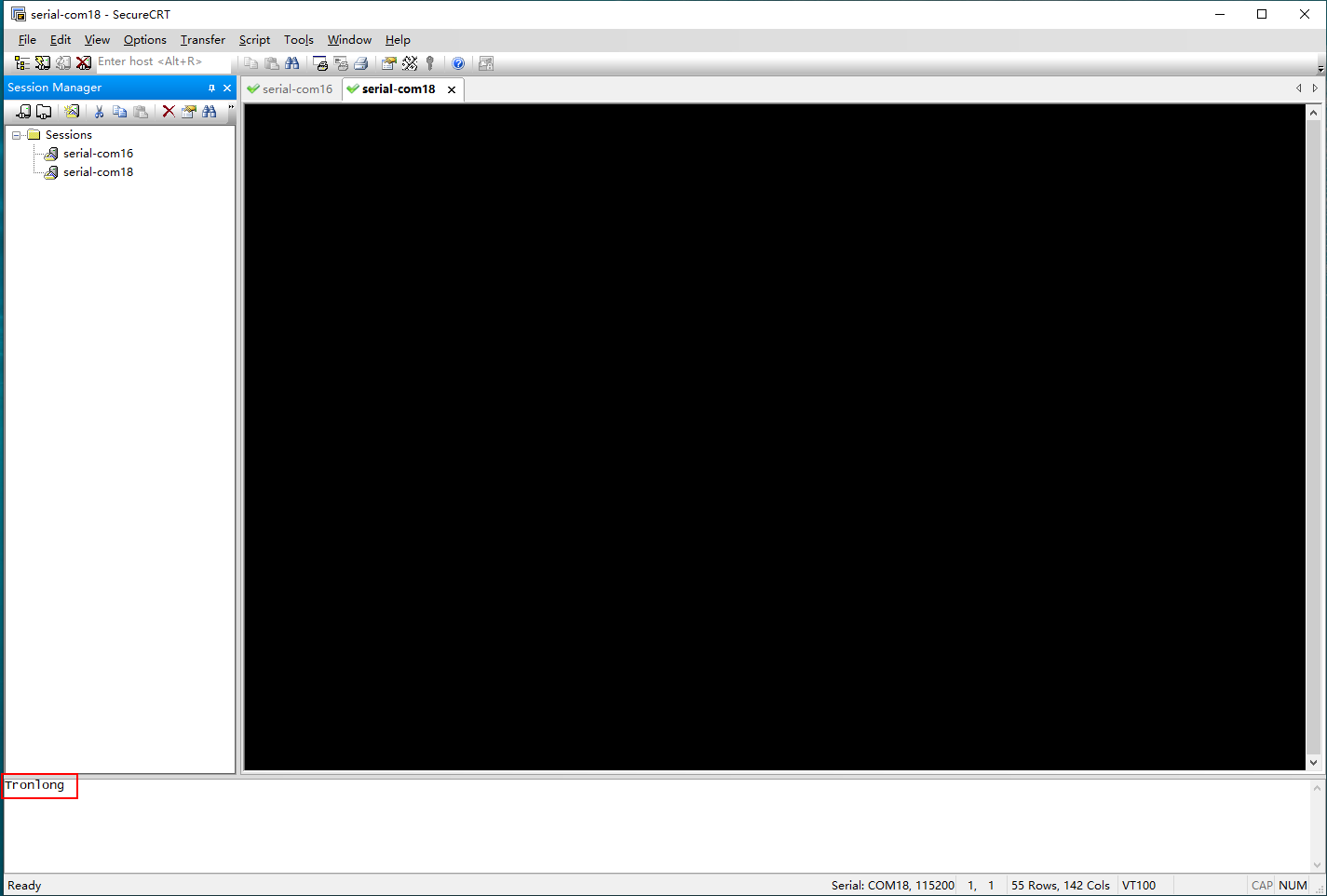

在窗口中輸入數據，例如"Tronlong"，再按回車鍵。

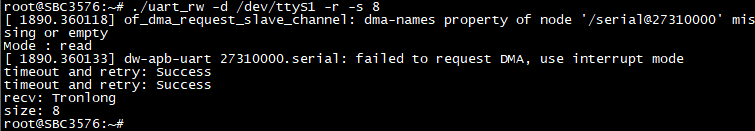

單板機調試串口終端將會打印接收到的數據。

2.單板機發送

執行如下命令，單板機通過RS-232串口發送數據至上位機，數據已在程序中定義。

Target# ./uart_rw -d /dev/ttyS1-w -s 8

RS-232串口終端將會打印接收到的數據，如下圖所示。

（2）RS-485串口測試

本次以SBC-TL3576-BU整機的RS-485(G1、B1、A1)串口為例進行演示，其他RS-485(Gx、Bx、Ax)串口測試同理。請使用RS-232轉RS-485模塊、USB轉RS-232公頭串口線，將整機的RS-485串口連接至PC機的USB接口，硬件連接如下圖所示。

執行如下命令，進行RS-485串口數據讀寫操作。RS-485串口測試步驟與現象與RS-232類似，命令中的設備節點請根據實際情況修改即可。

Target# ./uart_rw -d /dev/ttyS1-r-s 8 //讀操作

Target# ./uart_rw -d /dev/ttyS1-w -s 8 //寫操作

3.3.3關鍵代碼

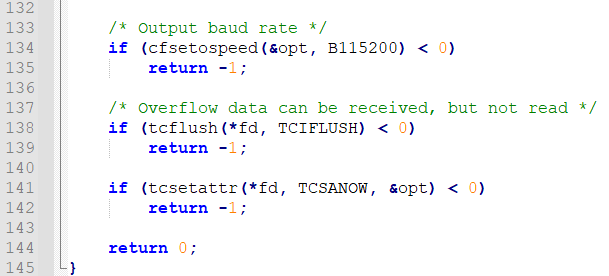

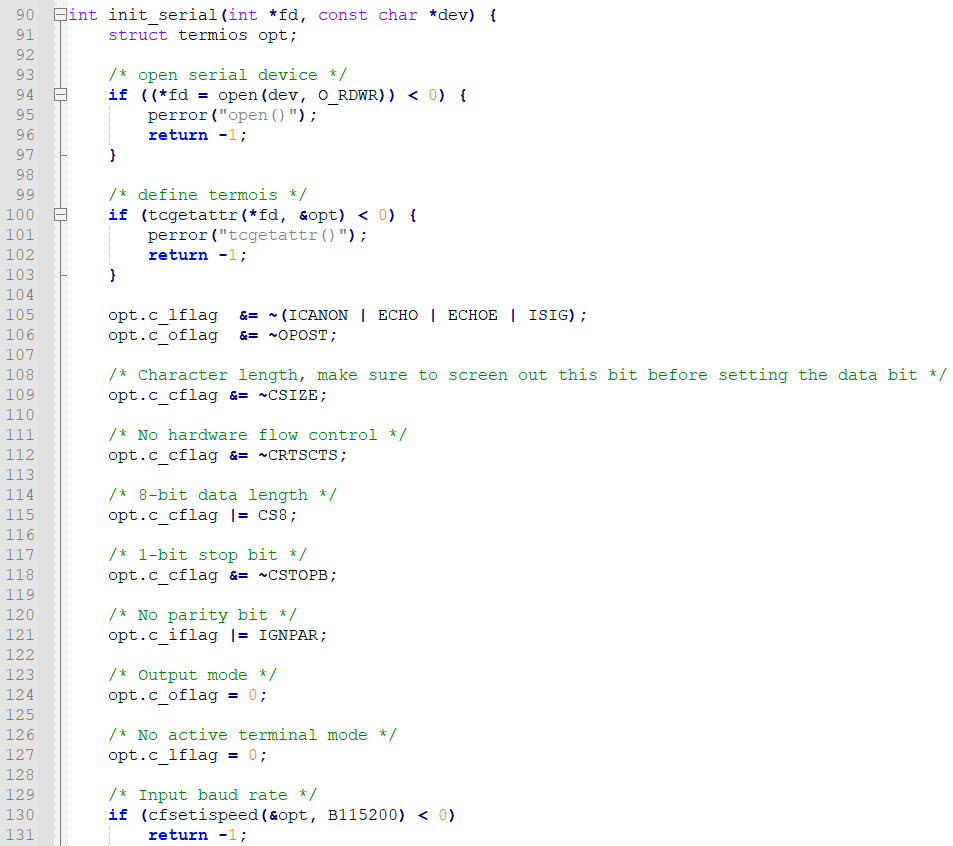

（1）串口初始化函數。

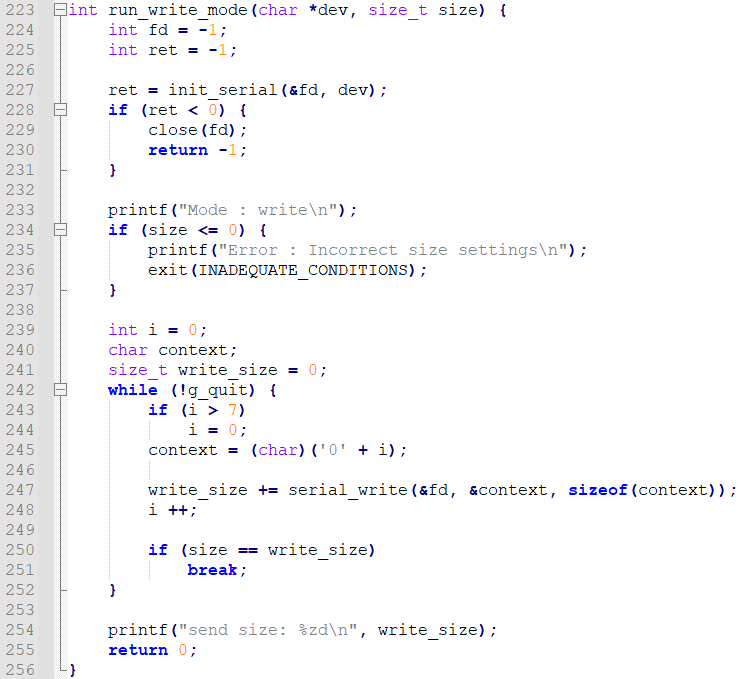

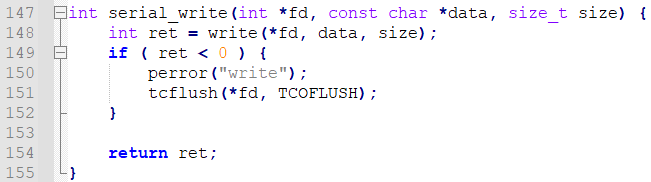

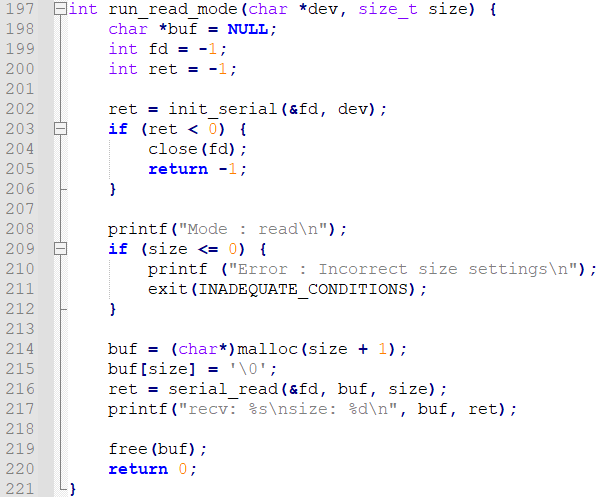

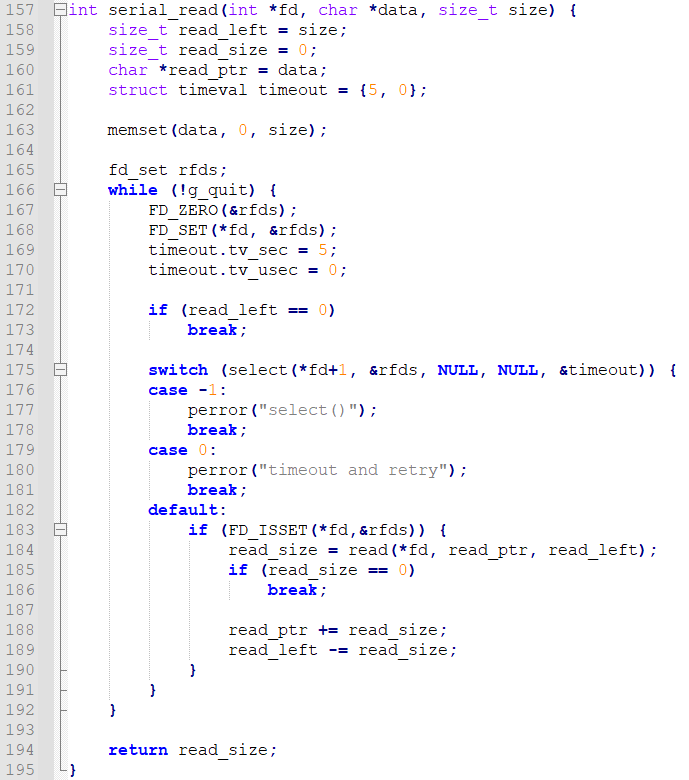

（2）串口讀寫函數。

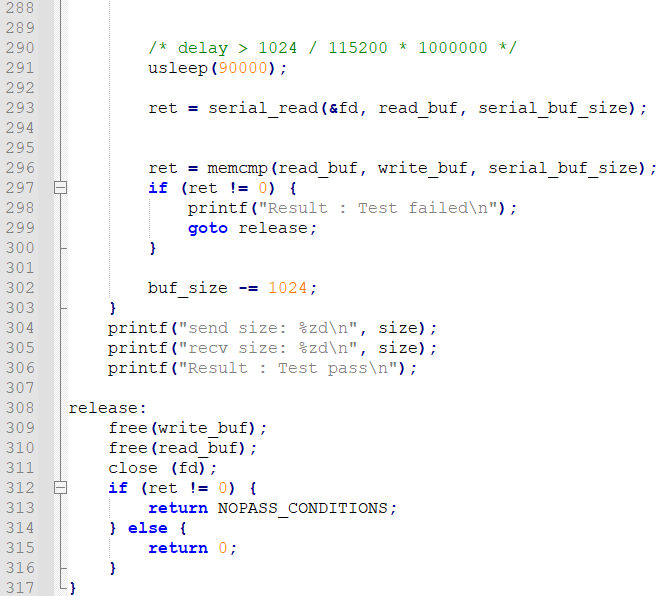

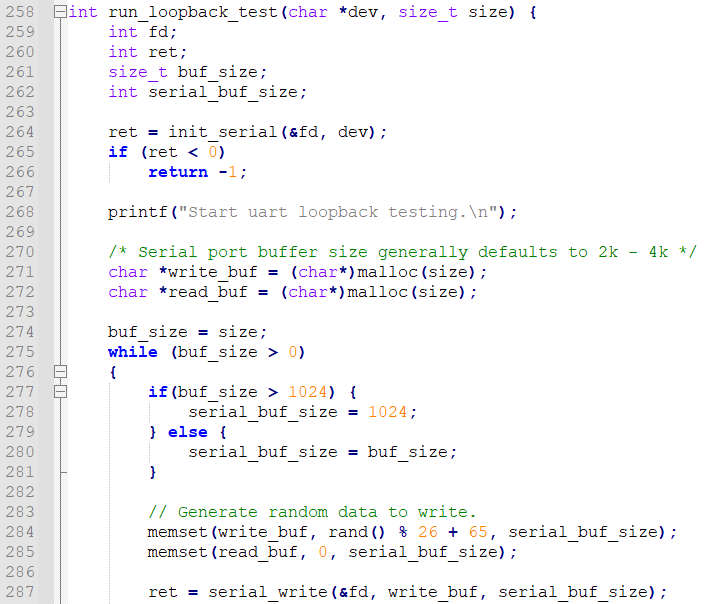

（3）回環測試。

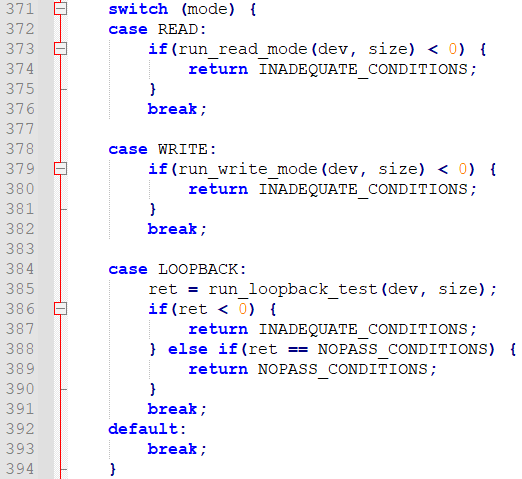

（4）相關邏輯。

由于篇幅過長等原因，部分內容均不逐一展示，如需獲取完整版詳細資料，請關注Tronlong創龍科技微信公眾號或官網，或者評論區留言，感謝您的支持！
