本文主要講述外延應力如何提升芯片性能。

在追求更高性能的征途中，工程師們發現了一個免費午餐——應變硅技術。通過在特定區域引入晶格應力，可以顯著提升載流子的遷移率，從而在不縮小尺寸的情況下提高晶體管的驅動電流。其中，選擇性外延生長是施加應力的核心手段。那么，應力是如何從外延層“傳遞”到有源區(AA)，又是如何改變晶體管電性的呢?

應力從何而來：外延層的“原子尺碼不匹配”

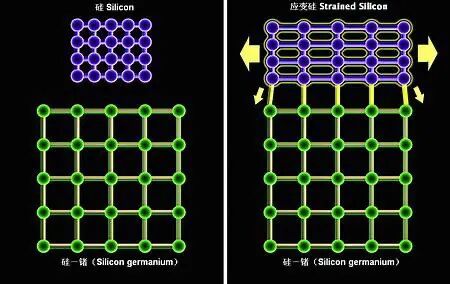

應力的源頭，在于兩種材料原子尺寸的差異。以PMOS晶體管為例，在源漏區選擇性外延生長鍺硅(SiGe)。鍺原子的共價半徑比硅大約4.2%，當SiGe外延層生長在單晶硅襯底上時，鍺原子“擠”不進硅的晶格位置，導致外延層的晶格常數比下方的硅更大。但由于外延層與硅襯底是共格生長(原子一一對應)，大晶格的SiGe被迫“拉伸”還是小晶格的硅被迫“壓縮”?實際上，是兩者相互妥協：SiGe層受到壓應力(被壓縮)，而硅溝道區則受到張應力?等等，這里需要澄清。

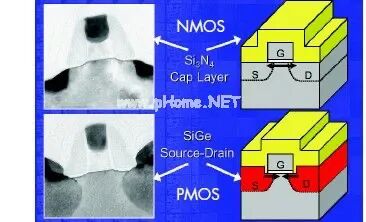

對于PMOS，我們希望在溝道中引入壓應力，以提高空穴遷移率。典型做法是在源漏區外延SiGe，由于SiGe的晶格常數大于硅，外延層會試圖“膨脹”，但被下面的硅襯底“拉住”，導致SiGe層自身承受壓應力。同時，這種壓應力會通過源漏區傳遞到溝道，使溝道硅晶格在電流方向上被壓縮，即溝道承受單軸壓應力。對于NMOS，則希望引入張應力，常用方法是源漏外延碳化硅(SiC)，碳原子比硅小，外延層晶格常數小，對溝道產生拉伸作用，形成張應力。

應力如何“傳遞”到有源區：力學路徑

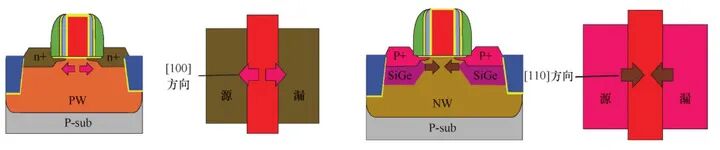

應力從源漏外延層傳遞到溝道，依賴于結構的連續性。在FinFET或平面晶體管中，源漏區與溝道區是同一塊單晶硅，通過外延生長在源漏區上方加厚一層SiGe或SiC后，外延層與下方硅形成牢固的共格界面。由于整個源漏-溝道-源漏是連續的晶體，外延層中的應變會通過原子鍵的彈性形變傳遞到溝道區域。

具體來說，SiGe外延層試圖恢復其自然晶格常數，但被周圍的硅約束。這種“掙扎”產生的應力通過源漏區側壁作用于溝道兩端，類似于從兩端向中間擠壓，使溝道硅的原子間距在電流方向上縮短，形成壓應力。模擬顯示，這種壓應力可以高達數百兆帕到吉帕級別。

應力如何改變電性：能帶結構與載流子遷移率

應力的核心影響在于改變硅的能帶結構，從而影響載流子的有效質量和散射幾率。

對空穴(PMOS)的影響：硅的價帶由重空穴帶和輕空穴帶組成，重空穴有效質量大，遷移率低。當施加單軸壓應力時，能帶發生分裂和扭曲，重空穴帶與輕空穴帶的能量間距增大，空穴更多分布在有效質量更小的輕空穴帶，同時帶間散射減少。因此，空穴遷移率顯著提升。實驗表明，約1GPa的壓應力可使空穴遷移率提高50%以上。遷移率提高直接導致飽和電流(Idsat)同比增加，因?yàn)镮dsat ∝ 遷移率 × 柵電容 × (Vgs-Vth)^2。

對電子(NMOS)的影響：張應力使硅的導帶發生能谷分裂。硅的導帶有六個等價能谷，張應力使垂直于應力方向的四個能谷能量升高，平行于應力方向的兩個能谷能量降低，電子優先占據有效質量較小的能谷，從而提升電子遷移率。張應力還可降低電子的谷間散射，進一步增加遷移率。

對閾值電壓(Vth)的影響：應力也會輕微改變Vth，但機制更復雜。應力通過壓電效應改變硅的禁帶寬度，進而影響本征載流子濃度和表面勢。通常，壓應力會使PMOS的Vth絕對值略微降低(更易開啟)，而張應力對NMOS的Vth影響較小。總體而言，Vth的偏移通常可通過溝道摻雜微調來補償，而遷移率提升帶來的Idsat增益是主要受益。

工程實現與收益

在先進工藝中，通過選擇性外延在PMOS源漏區生長SiGe(鍺濃度通常20%-40%)，在NMOS源漏區生長Si:C(碳濃度1%-2%)，再結合后續退火激活，可穩定地將應力鎖定在溝道中。這種應變硅技術與柵極結構(如FinFET、GAA)兼容，已成為從90納米到3納米節點的標準工藝。

實際數據顯示，合理優化的應變工程可使PMOS的Idsat提升30%-50%，NMOS提升10%-20%，而幾乎不增加漏電。這種“免費”的性能提升，是摩爾定律得以延續的重要推手之一。

結語

外延應力技術通過原子尺度的“尺碼不匹配”，將應力精準地施加到晶體管最核心的溝道區域，重塑硅的能帶結構，為載流子“提速”。它不改變晶體管的基本開關原理，卻讓同樣的物理尺寸跑出更快的速度。這就像給短跑運動員穿上了專業釘鞋——鞋釘與跑道之間的微觀咬合，釋放出更大的爆發力。在芯片性能的競賽中，這種原子級的“巧勁”，與光刻微縮同等重要。
