UPS不間斷電源分類（動靜特性總綱）參照下圖：

（UPS 不間斷電源分類）

一、按動靜特性劃分

1、動態UPS ：動態UPS即飛輪式UPS，是一種初期的UPS。

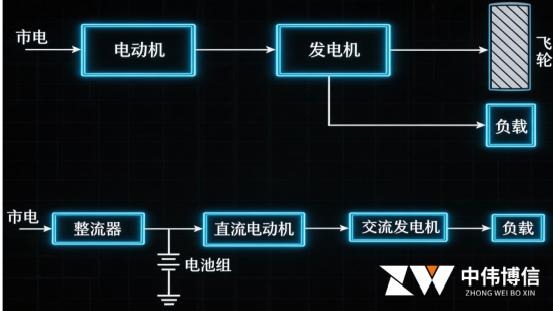

（動態UPS結構框圖）

2、靜態UPS ：靜態UPS依靠蓄電池存儲能量，通過靜止逆變器變換電能，維持負載供電的連續性。目前使用的UPS以靜態為主，下面我們來詳細介紹一下靜態UPS分類。

二、靜態UPS的分類

按輸出電流類型：分為直流不間斷電源（DCUPS）及交流不間斷電源（ACUPS）。

1、直流不間斷電源（DCUPS）

輸出直流電，主要面向安防、通信設備、數據中心直流供電架構、工業控制直流母線等場景。

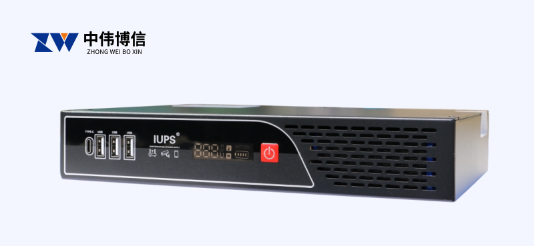

（DCUPS 直流不間斷電源）

（1）直流不間斷電源（DCUPS）的分類：

? 低壓DCUPS ：常見電壓等級為5V、9V、12V、24V、48V、52V、110V等，用于光貓路由器、監控攝像頭、交換機、錄像機、通信基站等。

? 高壓DCUPS ：典型電壓為110V、240V、380V等，用于數據中心列頭柜或整機架直流母線供電等。

2、交流不間斷電源（ACUPS）

輸出交流電，適配絕大多數IT設備、工業負載及民用電器。

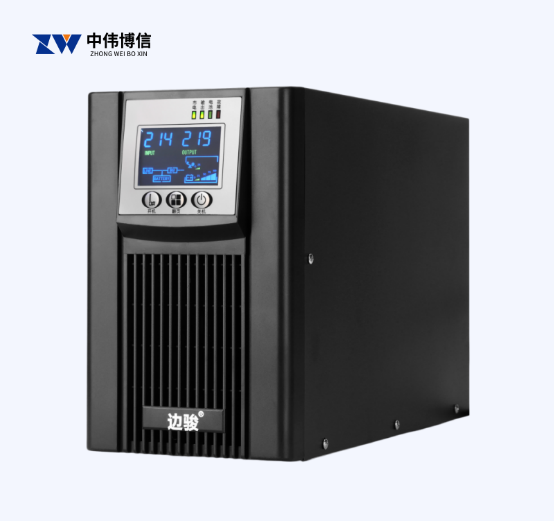

（ACUPS 交流不間斷電源）

分類方式分為按拓撲結構分類及按設計電路工作頻率分類。

（1） 按拓撲結構分類（ACUPS專屬）：

? 后備式ACUPS ：后備式ACUPS是靜態ACUPS的最初形式，以市電供電為主，主要由充電器、蓄電池、逆變器及變壓器抽頭式調壓穩壓電源四部分組成。

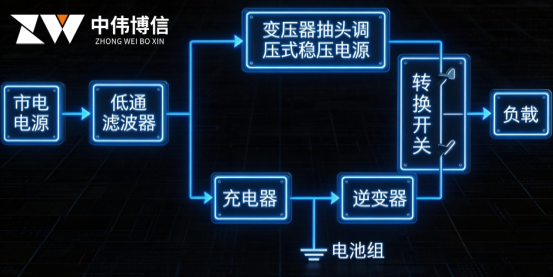

（后備式ACUPS工作原理框圖）

? 在線互動式ACUPS： 在線互動式ACUPS又稱為并聯補償式ACUPS，其由一個可運行于整流狀態和逆變狀態的雙向變換器（逆變器/充電器）配以蓄電池構成。

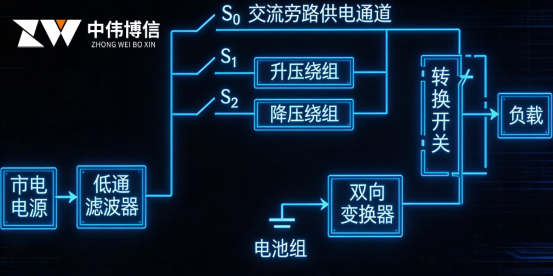

（互動式ACUPS工作原理框圖）

? Delta變換式ACUPS： Delta變換式ACUPS又稱為串并聯補償式ACUPS，是一種新型的ACUPS結構形式，根據能量平衡原則進行調控。

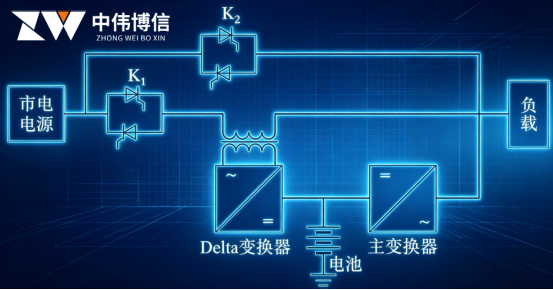

（Delta變換式ACUPS原理圖）

? 雙變換在線式ACUPS： 雙變換在線式ACUPS又稱為串聯調整式ACUPS，目前大容量ACUPS大多采用這種結構形式。

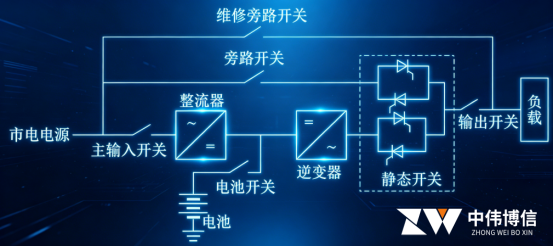

（雙變換在線式ACUPS原理圖）

（2） 按設計電路工作頻率分類（ACUPS專屬）：

? 工頻機ACUPS ：工頻機型ACUPS按傳統的模擬電路原理設計，由可控硅(SCR)整流器、蓄電池、IGBT逆變器、旁路和工頻升壓輸出變壓器組成。

? 高頻機ACUPS ：高頻機型ACUPS在結構上通常由IGBT高頻整流器、蓄電池、IGBT逆變器和旁路組成，IGBT可以通過控制加在其門極的驅動信號來控制其開通與關斷。

三、其他通用分類（適用于ACUPS或DCUPS）

1、按外形結構： 塔式、模塊化、機架式

2、按功率等級： 小功率（<3kVA）、中功率、大功率（>10kVA）

3、按輸出電壓相數： 單相、三相

4、按輸入輸出相數組合： 單進單出、三進單出、三進三出
