村田 LQG15HSR10J02D：0402 高頻貼片電感，小體積下的穩定之選

在射頻、消費電子與工業設備的小型化設計中，村田 LQG15HSR10J02D是一款常見的高頻貼片電感。它以0402 超小封裝、高精度感值、低直流電阻與寬溫穩定性，在信號鏈路、電源濾波與 RF 匹配電路中應用廣泛。今天我們從參數、性能、機械與環境可靠性幾方面，做一次清晰、實用的解析。

一、核心電氣參數：100nH 高精度，適配高頻場景

LQG15HSR10J02D 屬于村田 LQG15HS 系列繞線式貼片電感，核心參數非常明確：

電感值：100nH（型號中 R10 即代表 0.1μH）

精度等級：J 級（±5%），滿足常規高頻電路精度需求

直流電阻（DCR）：典型值 1.25Ω，最大不超過 1.25Ω，低損耗特性良好

額定電流：200mA，適合中小電流信號與電源回路

自諧振頻率（SRF）：600MHz，在高頻段仍能保持穩定電感特性

測試頻率：100MHz，符合射頻電感常規測試標準

工作溫度：-55℃ 至 +125℃，覆蓋消費、工業與部分汽車電子溫度范圍

該系列整體感值覆蓋1.0nH~470nH，精度可選 B (±0.1nH)、C (±0.2nH)、S (±0.3nH)、G (±2%)、H (±3%)、J (±5%)，可根據不同電路精度需求靈活選型。

二、物理與封裝：0402 超小體積，適配高密度 PCB

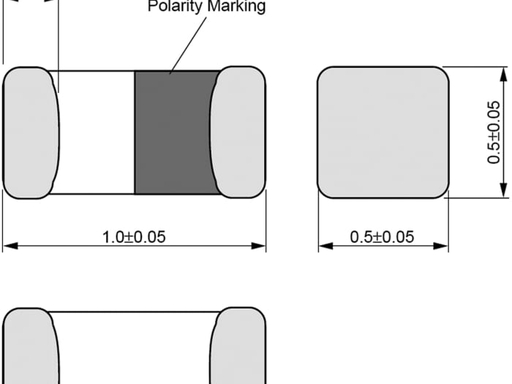

封裝尺寸：0402（1.0mm × 0.5mm × 0.5mm），體積小巧，適合智能手機、可穿戴設備、模塊等高密度布局場景

結構類型：繞線式（Wire-wound），非屏蔽結構，高頻 Q 值表現優異（典型 Q=8@100MHz）

材質：空氣芯（Air Core），減少鐵氧體損耗，提升高頻性能

包裝方式：卷帶（Tape and Reel），適配自動化 SMT 貼裝，提升生產效率

三、機械可靠性：嚴苛測試，抗振動抗彎曲

作為貼裝元件，機械強度直接影響產品壽命。LQG15HSR10J02D 通過多項嚴苛測試：

剪切測試：常溫下施加 5N 力持續 5 秒，無損壞，抗剪切能力強

彎曲測試：玻璃環氧基板上，以 1mm/s 速度施加 2mm 撓曲度，持續 30 秒，無開裂、脫落

振動測試：10Hz~55Hz 頻率下，沿三個垂直方向振動 2 小時，電感值變化≤±10%，抗振動性能穩定

四、環境可靠性：寬溫耐濕，長期運行穩定

在復雜環境下，這款電感仍能保持穩定性能：

濕度測試：40℃、90%~95% 濕度下暴露 1000 小時，電感變化≤±10%，防潮能力優異

熱壽命測試：125℃環境下，通額定電流運行 1000 小時，電感變化≤±10%，高溫長期穩定性好

溫度循環測試：-55℃~+125℃之間 10 次循環，電感變化≤±10%，耐溫變能力強

存儲溫度：-55℃~+125℃，與工作溫度一致，存儲條件寬松

五、焊接與使用建議：規范操作，避免性能漂移

為保證電感性能與可靠性，焊接需遵循以下規范：

推薦焊料：Sn-3.0Ag-0.5Cu（SAC305）無鉛焊料

預熱溫度：150℃±10℃

焊接溫度：240℃±5℃

浸漬時間：3 秒 ±1 秒

注意事項：回流焊接時控制焊錫量，避免過量焊錫導致電感值偏移；貼裝時避免機械沖擊，防止元件損傷。

六、典型應用場景

基于以上特性，LQG15HSR10J02D 常用于：

射頻（RF）電路：匹配、濾波、諧振回路

消費電子：智能手機、平板、藍牙 / Wi-Fi 模塊

工業設備：傳感器接口、控制板信號處理

電源電路：DC-DC 轉換器、濾波電感（中小電流）
