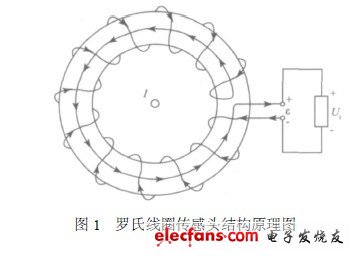

本文研究了電力系統中用于暫態大電流測量的Rogowski 線圈電流傳感器傳感頭的頻率特性,分析了不同終端電阻值的選取對線圈測量帶寬的影響,在此基礎上設計一種將無源外積分、有源外積分相結合的復合式積分信號處理電路,論述了復合式外積分器能夠在保證傳感器具有合適靈敏度的前提下,將傳感器的工作頻帶由低頻提高到線圈的諧振頻率附近;最后,文中以自制的靈敏度為2mV/ A 的復合式外積分羅氏線圈為例,給出參數設計過程和實驗波形,對50Hz 電網電流與250A/μs 上升沿的脈沖電流的準確檢測驗證了該信號處理電路較其他外積分電路可工作在更寬的測量范圍。
