摘要：TS7515是SGS-THOMSON公司生產的高性能單片調制解調器集成電路，該芯片性能優越，使用方便靈活。文中介紹了TS7515單片數字MODEM的原理及應用，給出了該芯片的引腳功能、工作原理及典型應用電路。

１ 引言

隨著網絡的發展，兩臺計算機之間的通信已經變得非常容易。但距離比較遙遠的兩臺計算機間的通信仍須借助電話線來降低成本，同時也要在每臺計算機上安裝一臺可把要傳輸?shù)臄?shù)字基帶信號轉換成電話線路能傳輸?shù)?a href="http://www.greenbey.cn/analog/" target="_blank">模擬信號的調制解調器。

ＴＳ７５１５是美國ＳＧＳ－ＴＨＯＭＳＯＮ公司生產的高性能單片調制解調器，該芯片集成了模擬和數字技術，功耗低，鄰道干擾小，既能工作于１２００ＢＰＳ和６００ＢＰＳ的ＤＰＳＫ同步模式，又能工作于１２００ＢＰＳ和６００ＢＰＳ的ＤＰＳＫ字符異步模式（１０、１１位）?還能工作于０－３００ＢＰＳ的ＦＳＫ模式。同時具有自動監測撥號線和監控?cái)帱c(diǎn)信號的能力。此外，ＴＳ７５１５還帶有與標準微處理器的直接接口。ＴＳ７５１５ＩＰ的工作溫度范圍為－２５℃～＋８５℃。

２　引腳功能

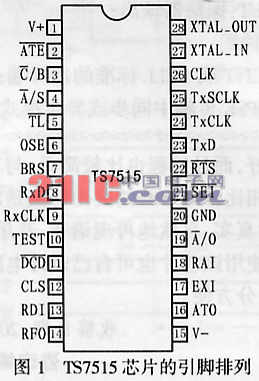

圖１所示是ＴＳ７５１５芯片采用ＤＩＰ２８封裝的引腳排列，其引腳功能如下：

Ｖ＋：＋５Ｖ電源端；

Ｖ－：－５Ｖ電源端；

ＧＮＤ：地；

ＸＴＡＬ＿ＩＮ：振蕩器輸入；

ＸＴＡＬ＿ＯＵＴ：振蕩器輸出；

ＣＬＫ：時鐘端；

Ｃ／Ｂ：ＣＣＩＴＴ或ＢＥＬＬ標準的選擇端；

Ａ ／Ｓ：ＤＰＳＫ傳輸中同步或異步模式的選擇端；

ＴＬ：檢測回路的選擇端；

ＯＳＥ：ＣＣＩＴＴ建議所要求的異步字符模式中的超速選擇；

ＢＲＳ：用于根據Ｃ ／Ｂ標準選擇芯片對應的工作速率；

ＣＬＳ：字符長度的選擇；

Ａ／Ｏ：應答／主叫模式的選擇；

ＴｘＤ：發送數據端；

ＡＴＯ：模擬信號輸出端；

ＥＸＩ：外部音輸入端；

ＡＴＥ：應答音使能端；

ＳＥＩ：擾碼使能端；

ＴｘＣＬＫ：Ｍｏｄｅｍ的發送時鐘；

ＴｘＳＣＬＫ：終端的發送時鐘；

ＲＴＳ：終端發送請求輸入端；

ＲＤＩ：接收解調器輸入端；

ＲＡＩ：模擬接收輸入端；

ＲＦＯ：接收濾波器的輸出端；

ＤＣＤ：數據載波檢測端；

ＲｘＤ：接收數據端；

ＲｘＣＬＫ：接收時鐘端；

ＴＥＳＴ：檢測端。

圖2

３?。裕樱罚担保档膬?nèi)部結構原理

ＴＳ７５１５的內部結構如圖２所示，該電路主要分為發射器和接收器兩大模塊。

３．１ 發射器

發射器部分包含２個緊隨開關電容濾波器的模擬信號發生器。在相位調制模式中，ＤＰＳＫ調制器之前的一個可供選擇的擾碼器可保證連續變化的位圖傳輸，以避免接收ｍｏｄｅｍ在解調某一連續重復的數據位時失鎖（它也可在握手過程中禁用）。而在字符異步傳輸模式中，它主要用于異步到同步的轉換。

３．２ 接收器

接收器內含帶通濾波器、一個放大器和一個限幅器。濾波后，接收信號經過放大饋入載波檢測器。因?yàn)椋裕樱罚担保邓玫慕庹{(diào)器均采用過零點檢測技術，所以在進入解調器前，接收信號要限幅，然后才能根據所選擇的標準，通過ＤＰＳＫ解調器或ＦＳＫ解調器檢波輸出。在呼叫建立或數據檢測過程中，ＴＥＳＴ端用來監測ＤＰＳＫ解調器的輸出。ＤＰＳＫ解調器后跟著一個解擾器和一個可選的同步到異步轉換器，其中解擾器用于譯出原始數據。在異步字符格式的工作模式中，數據緩沖器可檢測丟失的停止位并重新插入。另外，ＤＣＤ端可監測所接收信號的電平，一旦解調器的輸入端接收到適于解調的有效信號，該端輸出的電平將被拉低。

４　ＴＳ７５１５的應用

ＴＳ７５１５的應用電路如圖３所示。由于其中的 Ｃ／Ｂ＝０且ＢＲＳ＝０，所以ＴＳ７５１５芯片工作于ＣＣＩＴＴ的Ｖ．２２標準全雙工模式，調制類型是雙碼元ＤＰＳＫ，數據速率為１．２ｋｂｐｓ。又因?yàn)椋茫蹋樱剑?、ＯＳＥ＝１?Ａ ／Ｓ＝０，所以電路工作于異步模式，字符長度是１０位。

圖3

    電路工作時，計算機通過微處理器ＥＦ６８０１的控制線和接口線將ＴＳ７５１５設置為應答／主叫模式，然后進行內部擾碼以將要發送的數據傳到ＴｘＤ端，經過芯片內部的異步到同步轉換器、擾碼器、ＤＰＳＫ調制器產生模擬調制信號，再經過有均衡方案的發射濾波器傳到ＡＴＯ端（模擬信號輸出端）?最后通過Ｄ．Ａ．Ａ（直接訪問電路）傳輸?shù)诫娫捑€。

接收的ＤＰＳＫ調制信號也是通過Ｄ．Ａ．Ａ傳到ＲＡＩ端（模擬信號輸入端），再經過內部濾波、均衡，輸出到ＲＦＯ端（接收濾波器輸出端），然后通過一個１μＦ的電容耦合到ＲＤＩ端（接收解調器輸入端），以滿足電平檢測條件。接著通過內部ＤＰＳＫ解調電路恢復基帶數據，而基帶數據再經過譯碼、解擾、同步到異步轉換器，最后將解調后的數據在ＲｘＤ端（接收數據端）串行輸出，并經過微處理器的接口線回傳給計算機。

為了優化ＴＳ７５１５的工作性能，要特別注意電源的去耦和線路圖布線。提供給數字系統的電源可能包含大的尖峰信號和其它噪聲，為了消除噪聲，電源部分應用鉭電容和電解電容旁路，這些電容應靠近ＴＳ７５１５芯片。為了提高高頻特性，電解電容旁邊應使用陶瓷電容旁路。電源連接線應盡量短且直。并盡量避免接地回路。布線應盡量減少模擬輸入與數字線之間的耦合。ＲＤＩ端（１３腳）對噪聲尤其敏感。該端通過陶瓷電容和ＲＦＯ（１４腳）端的連接應盡可能短?？傊?，應通過精心的布局盡可能避免該連接處與數字信號的耦合，以避免電源噪聲和共地噪聲，保證芯片的有效工作。
