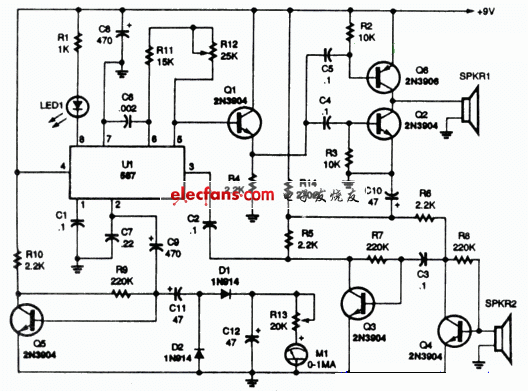

工作時，發送部分和接收部分同時進行，將SPKRl和SPKR2同方向?qū)蕶z測目標，彼此相距約為0.3米。若目標不動，則收到的超聲頻率與發送頻率相同，F(xiàn)M輸出為零，M1無讀數。若目標移動，則根據多普勒效應按收頻率比發送頻率或高或低，F(xiàn)M輸出不再是零，移動越快，讀數越大。若倍壓整流電路改接成耳機，則根據聲音高低還可辨別移動的方向。物體移動檢測報警器電路:
