這是一只由CD4011四與非門集成電路構成的超溫與降溫報警器，供監視恒溫箱的溫度用。當恒溫電路發生故障或停電，箱內溫度高于或低于所允許的范圍時，它均能發出警報聲，提醒人們注意采取相應措施。該電路具有0.1℃的分辨能力。

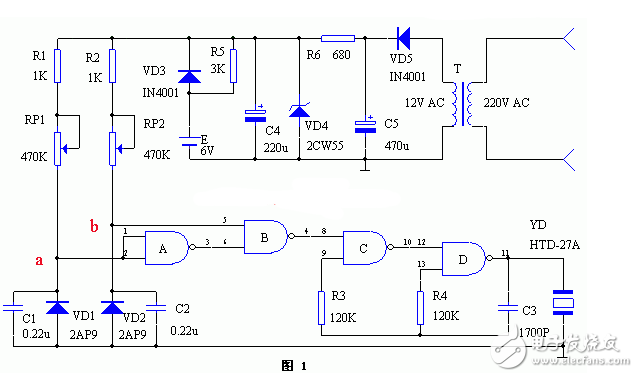

　　二極管VD1和VD2均置于恒溫箱內，當箱內溫度低于下限值時，圖中a點電位大于門A輸入端的閾值電壓U，門A輸出端為低電平，使門B輸出高電平，這時由門C、門D組成的多諧振蕩器起振，壓電片發出報警聲；當箱內溫度高于上限值時，b點電位小于門 B閾值電壓U，也可使門B輸出高電平，壓電片YD發出報警聲。只有當箱內溫度處于上、下限之間的值時，YD才不會發出聲響。分別調節RP1和RP2的值可分別改變下限和上限值。電源電路為交直流兩用電源，E是備用電源，當交流電源停電時，VD3導通，備用電源對電路供電，由于本電路耗電甚微，備用電源可用層疊電池，以減少體積。
