概覽

瑞薩電子RA4M2 32位微控制器（MCU）系列使用支持TrustZone 的高性能ArmCortex-M33內核。與片內的 Secure Crypto Engine (SCE) 配合使用，可實現安全芯片的功能。

RA4M2 采用高效的40nm工藝，由靈活配置軟件包（FSP）這個開放且靈活的生態系統概念提供支持，F(xiàn)SP基于FREERTOS構建，并能夠進行擴展，以使用其他實時操作系統（RTOS）和中間件。

RA4M2適用于物聯網應用的需求， 如多樣化的通信功能、面向未來應用的安全功能、大容量嵌入式RAM和較低的運行功耗（從閃存運行 CoreMark算法時功耗低至81μA/MHz）。

NO.1

環境搭建

下載資源：

發行版 · renesas/fsp

https://github.com/renesas/fsp/releases

點擊查看大圖

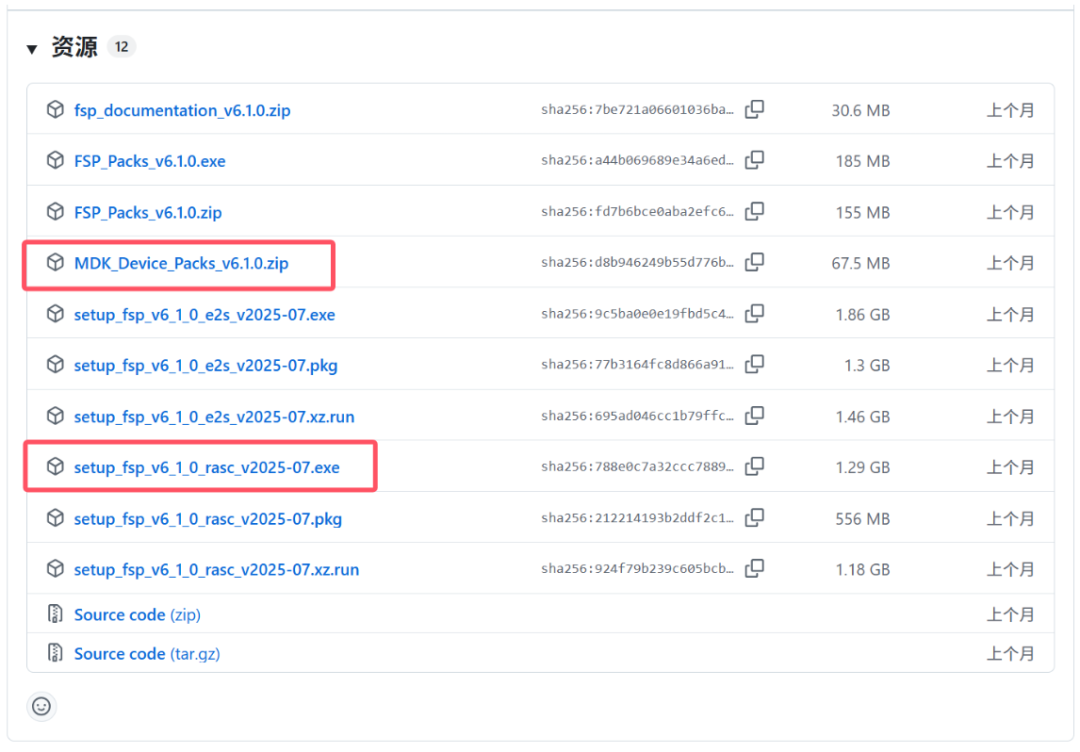

下載圖中標識的兩個，第一個是pack包，第二個是rasc；如果下載太慢我也找到了新的下載途徑比github快的方法

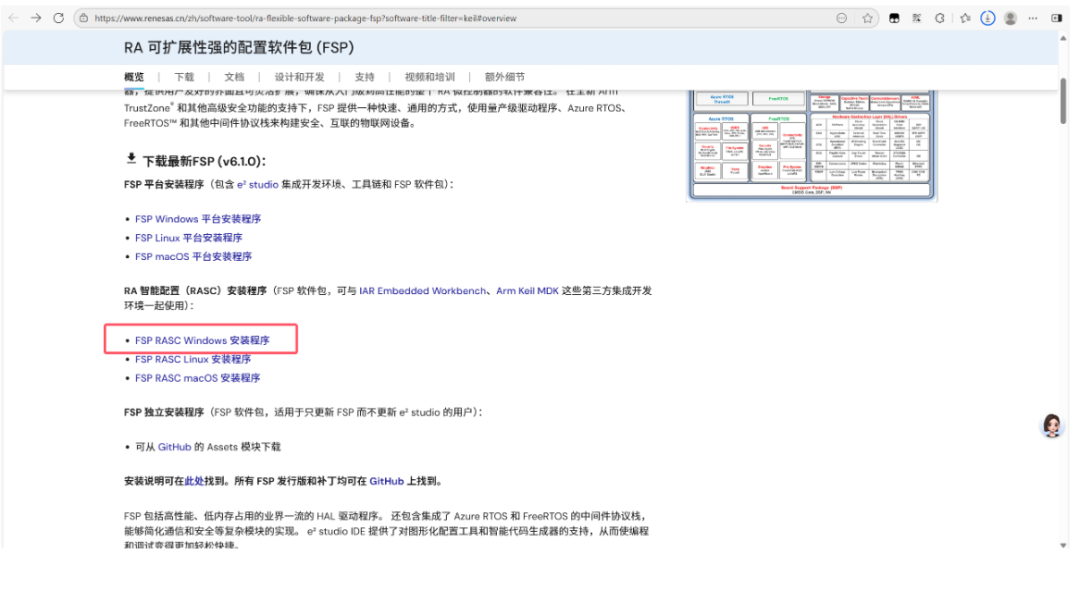

RA 可擴展性強的配置軟件包（FSP）| Renesas 瑞薩電子

https://www.renesas.cn/zh/software-tool/ra-flexible-software-package-fsp?software-title-filter=keil

點擊查看大圖

下載好rasc后：

點擊查看大圖

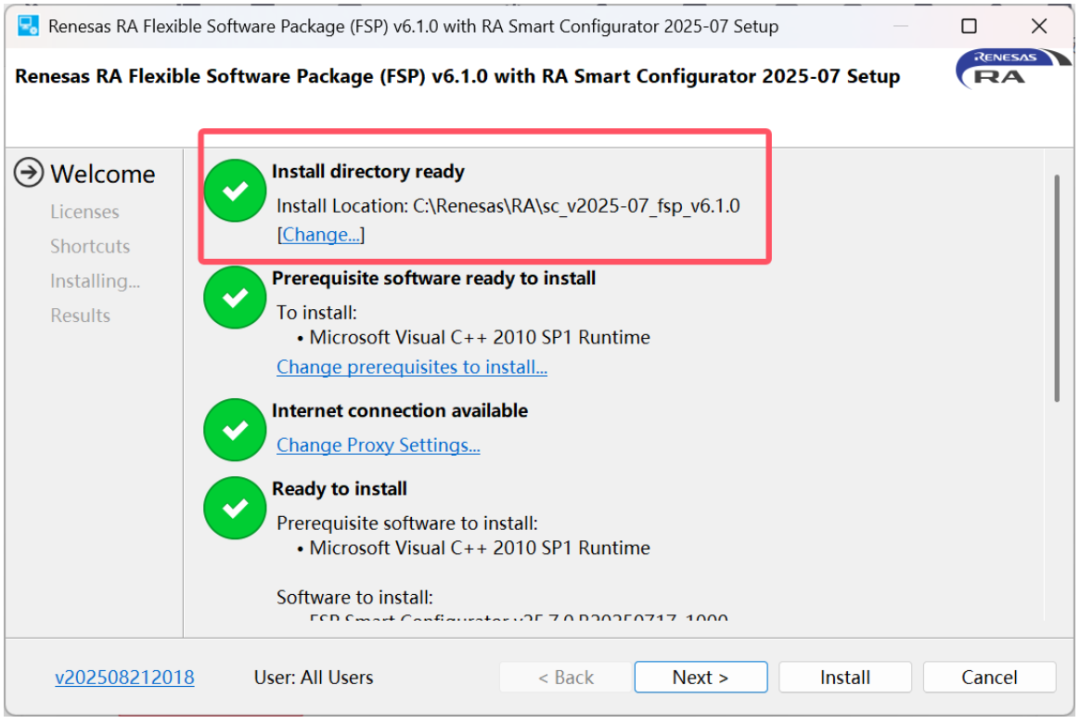

更改安裝路徑

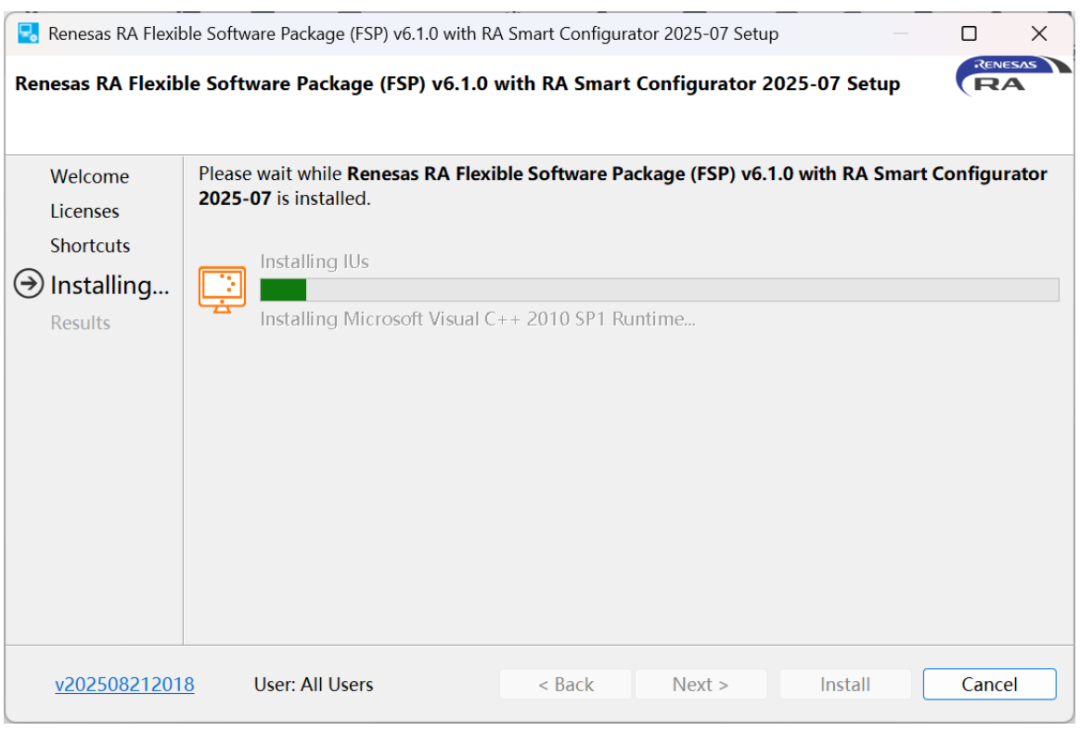

一直點擊下一步

點擊查看大圖

點擊查看大圖

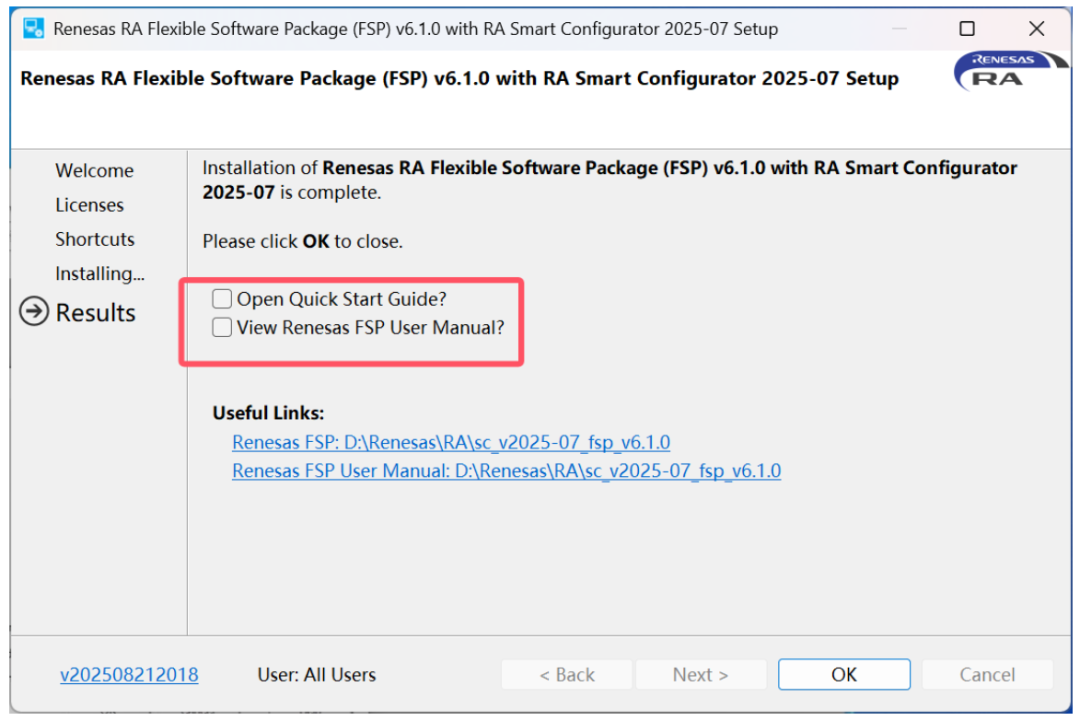

取消圖片中兩個框

將 RASC集成到Keil的具體步驟如下。

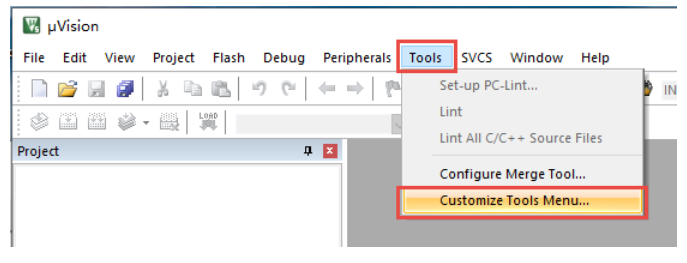

首先打開Keil軟件，在菜單欄依次點擊：“Tools”→“Customize Tools Menu”。

點擊查看大圖

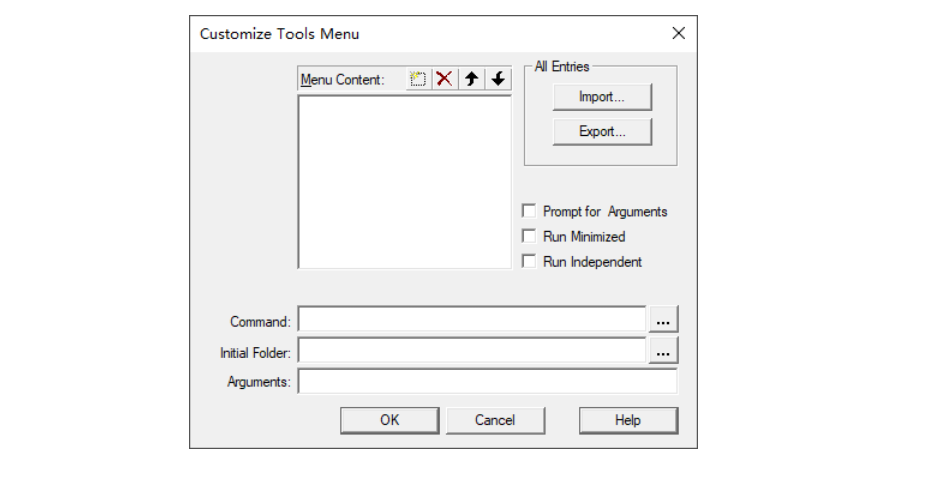

將彈出如下圖所示的定制工具菜單的界面。

點擊查看大圖

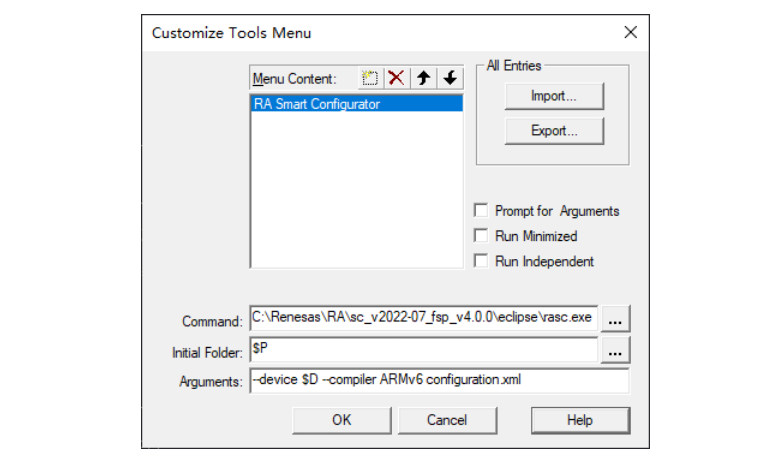

在“Menu Content”窗口中新建一個菜單項“RA Smart Configurator”，然后在“Command”一欄中輸入RASC程序的路徑，在“Initial Folder”一欄中輸入 “$P”，在“Arguments”一欄中輸入：

左右滑動查看完整內容

--device$D--compiler ARMv6 configuration.xml

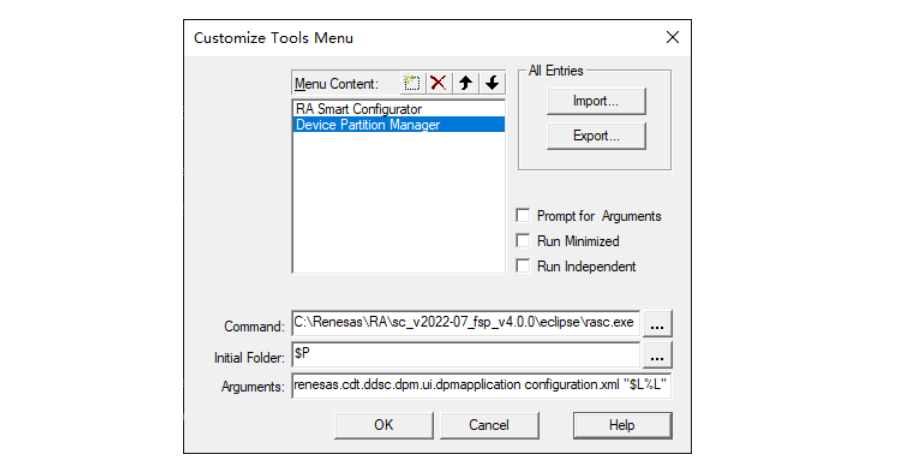

同理，在“Menu Content”窗口中再次新建一個菜單項 “Device Partition Manager”， 然后在“Command”一欄中輸入 RASC 程序的路徑，在“Initial Folder”一欄中輸入 “$P”， 在“Arguments”一欄中輸入：

左右滑動查看完整內容

-application com.renesas.cdt.ddsc.dpm.ui.dpmapplication configuration.xml"$L%L"

最后再點擊“OK”即可。

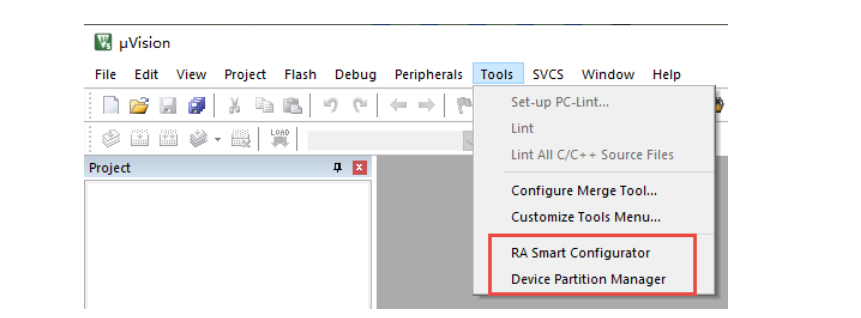

再次點開 Keil 軟件菜單欄的“Tools”，我們可以看到 “RA Smart Configurator” 和 “Device Partition Manager” 這兩個菜單項已經被加入到 Tools 欄上面了。

還有一個芯片包下載安裝到keil路徑下載的安裝包就好了。

如果在FSP配置、調度器編寫或下載調試中遇到問題，或是有模板優化、功能擴展的巧思，歡迎在評論區分享交流～

環境搭建專題會持續覆蓋更多RA系列開發板的實操指南，關注瑞薩嵌入式小百科，讓嵌入式開發“從0 到1”更高效，后續還能解鎖更多項目模板和避坑技巧！
