簡介

RA-Eco-RA4M2-100PIN-V1.0是一款基于100MHz ArmCortex-M33內核架構的核心板，主控芯片為R7FA4M2AD3CFP。RA4M2 32位微控制器（MCU）產品群使用支持TrustZone的高性能ArmCortex-M33內核。與片內的Secure Crypto Engine（SCE）配合使用，可實現安全芯片的功能。

RA4M2采用高效的40nm工藝，由靈活配置軟件包（FSP）這個開放且靈活的生態系統概念提供支持，F(xiàn)SP基于FREERTOS構建，并能夠進行擴展，以使用其他實時操作系統 （RTOS）和中間件。

RA4M2適用于物聯網應用的需求，如多樣化的通信功能、面向未來應用的安全功能、大容量嵌入式RAM和較低的運行功耗。

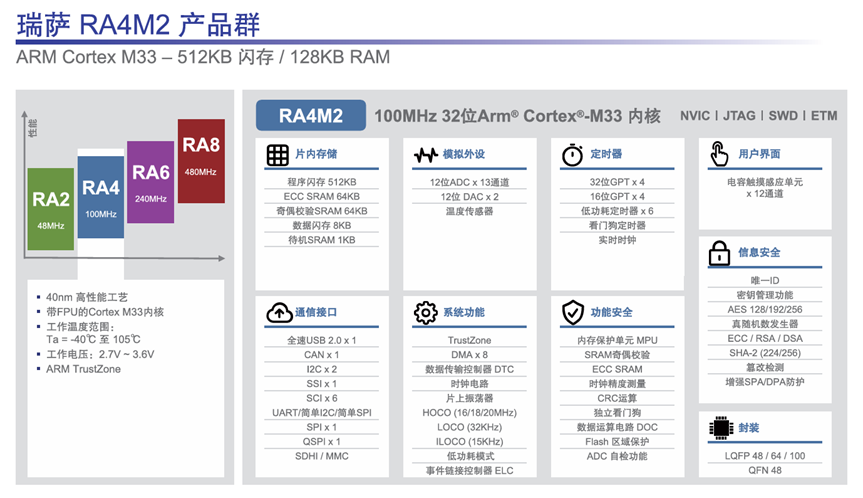

點擊查看大圖

本期來使用瑞薩官方的QE工具嘗試對開發板上的兩個電容按鍵進行配置。

02

QE Touch配置

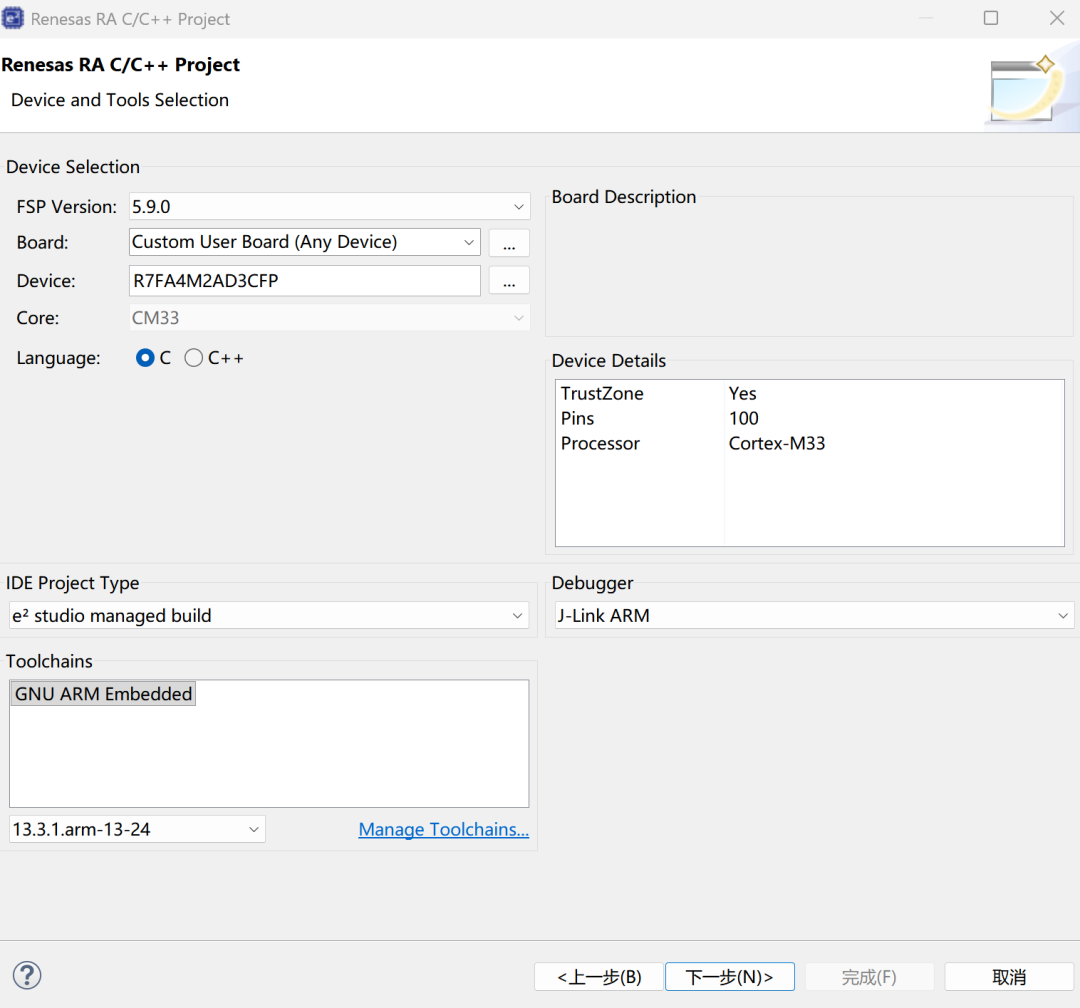

使用e2studio新建一個工程，注意要選擇和RASC版本相同的FSP庫，我這里選擇了FSP5.9.0。

點擊查看大圖

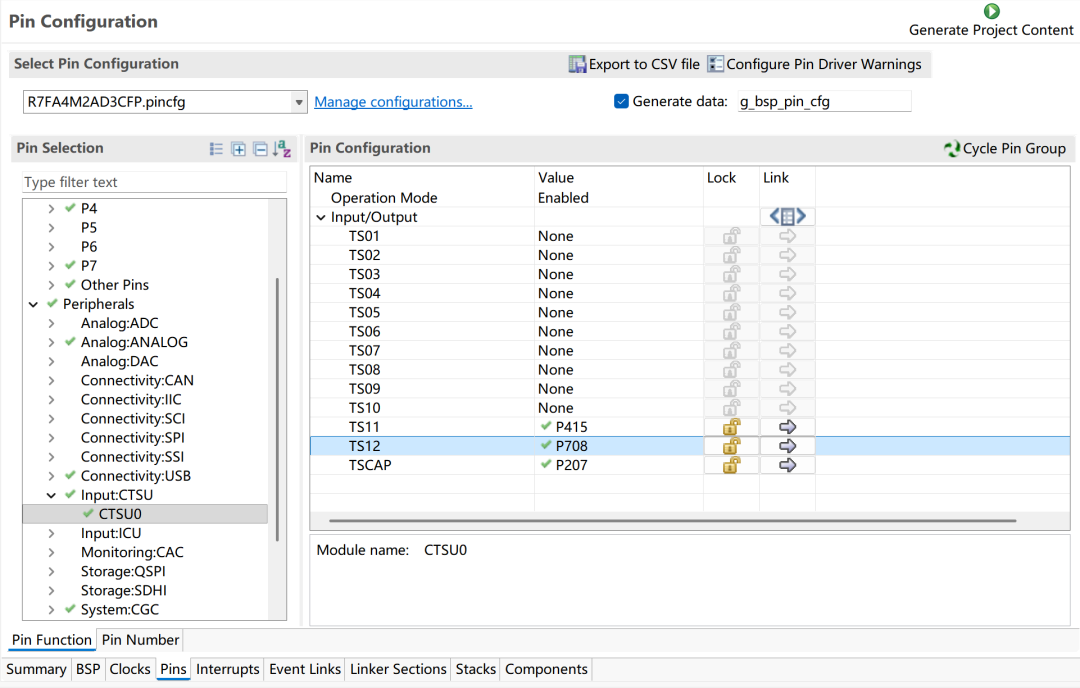

以后一路點擊確定，來到圖形化配置界面，在這里我們需要初始化一個觸摸按鍵的stack，首先使能CTSU以及相關引腳

點擊查看大圖

之后新建一個Touch的stack，按要求進行DTC的配置，最后點擊保存，生成代碼。

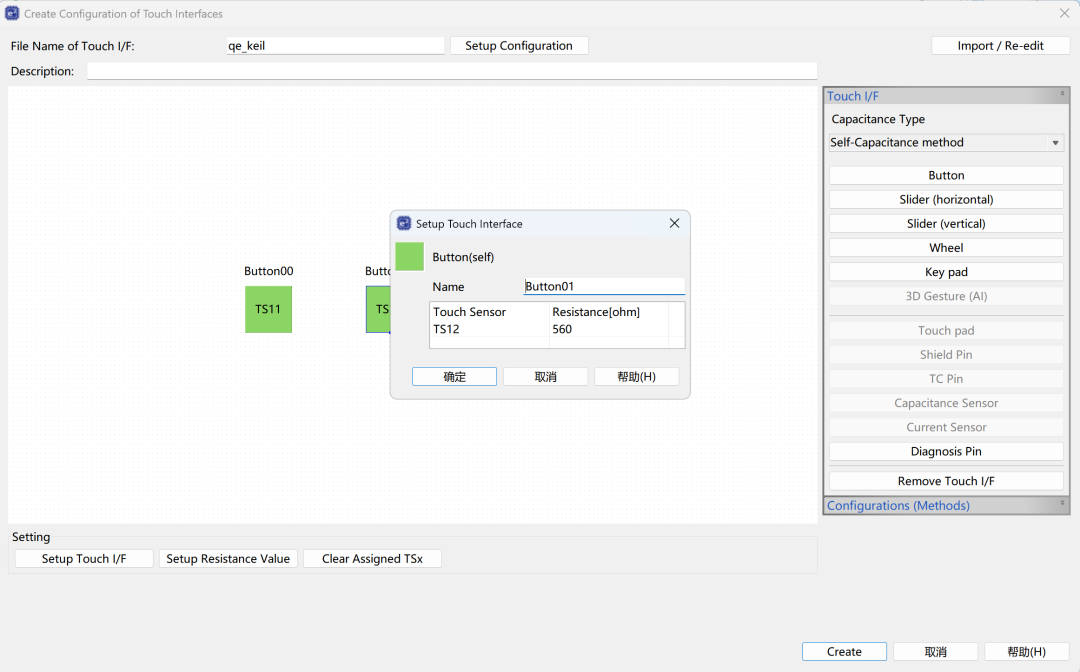

之后從瑞薩視圖中開啟CapTouch Workflow，按照指令一步一步進行配置。新建一個配置，在其中映射硬件上的兩個按鍵，按鍵配置為相應引腳和原理圖上的510Ω\OmegaΩ阻值。最后點擊create，連接jlink以及開發板，進行參數的調優。

點擊查看大圖

點擊output，相關配置文件輸出在qe_gen目錄下，點擊下方的show sample可以看到官方給的按鍵配置示例，我們從這個示例中進行簡單更改就可以實現自己想要的功能。

值得一提的是，按鍵值通過RM_TOUCH_DataGet進行獲取，返回的是一個uint64_t即ULL類型的數據，里面包含了各個按鍵的狀態，可以通過位運算獲取這些狀態，根據這個思想可以寫一個簡單的LED亮滅程序。

左右滑動查看完整內容

if(button_status & (1ULL <

以上初步實現了按鍵功能。

下一步是將配置文件加入keil工程。

總體來說借助QE工具進行觸摸按鍵的配置還是較為流暢，方便上手，其實e2studio這個工具挺好用的，功能強大，配套資源也十分豐富。
