在協作機器人朝著更安全、更靈巧與更高適應性不斷演進的今天，其末端執行器——柔性?shī)A爪的驅動與控制系統已不再是簡單的開關單元，而是直接決定了抓取性能邊界、操作精度與系統集成度的核心。一條設計精良的功率與信號鏈路，是柔性?shī)A爪實現精準力控、快速響應與穩定可靠運行的物理基石。

然而，構建這樣一條鏈路面臨著多維度的挑戰：如何在有限的封裝空間內實現大電流驅動與控制?如何確保功率器件在頻繁啟停與脈寬調制下的長期可靠性?又如何將低功耗待機、快速動態響應與高集成度無縫集成?這些問題的答案，深藏于從關鍵器件選型到系統級集成的每一個工程細節之中。

一、核心功率器件選型三維度：電壓、電流與拓?fù)涞膮f(xié)同考量

1. 主驅動MOSFET：夾爪動態響應的核心執行者

關鍵器件為VBQF1202 (20V/100A/DFN8)，其選型需要進行深層技術解析。在電壓應力分析方面，考慮到機器人內部總線電壓通常為12V或24V，并為電機反電動勢及開關尖峰預留裕量，20V的耐壓滿足降額要求。其極低的導通電阻(Rds(on)@10V=2mΩ)是關鍵，直接決定了驅動效率與溫升。以?shī)A爪峰值電流30A計算，單管導通損耗僅為P_cond = 302 × 0.002 = 1.8W，為高密度集成和免散熱器設計創造了可能。

在動態特性優化上，采用SGT(Shielded Gate Trench)技術的VBGQF1302 (30V/70A/DFN8) 可作為高性能備選。其更優的柵極電荷(Qg)與輸出電容(Coss)特性，在高達100kHz的PWM頻率下能進一步降低開關損耗，特別適合需要極快力控響應的精密抓取場景。熱設計需關聯考慮，DFN8封裝依靠PCB敷銅散熱，需計算最壞情況下的結溫：Tj = Ta + (P_cond + P_sw) × Rθja，其中Rθja高度依賴PCB的銅層面積與厚度。

2. 多通道控制MOSFET：集成化與智能力控的硬件基石

關鍵器件選用VBKB5245 (雙路±20V/4A & -2A/SC70-8)，其系統級影響可進行量化分析。在空間與功能集成方面，該器件在微型SC70-8封裝內集成了一顆N溝道和一顆P溝道MOSFET，構成完整的半橋或負載開關單元，單顆即可獨立控制一個氣閥或微型執行器。相較于分立方案，節省布局面積超過70%，并顯著減少寄生參數，提升開關速度。

在智能控制場景實現上，雙路獨立控制能力使得單顆芯片能夠?qū)崿F(xiàn)推挽輸出、極性保護或雙向負載切換。例如，在自適應抓取中，可一路用于快速充氣(抓取)，另一路用于快速排氣(釋放)，通過PWM精確調節氣流速率，實現毫秒級的抓取力調整。其對稱的閾值電壓(Vth: 1.0/-1.2V)也簡化了驅動邏輯設計。

3. 信號調理與保護MOSFET：可靠性的最后防線

關鍵器件是VBI1226 (20V/6.8A/SOT89)，它能夠?qū)崿F(xiàn)精密信號切換與系統保護。在低功耗待機與狀態感知電路中，其低柵極閾值電壓(Vth: 0.5~1.5V)使其可直接由微控制器GPIO(3.3V)高效驅動，實現傳感器電源域的智能開關控制，將非工作狀態下的子系統功耗降至微安級。

在保護與隔離設計上，VB2212N (-20V/-3.5A/SOT23-3) 這類P溝道器件可用于在電源路徑中實現防反接或負載隔離。其緊湊的SOT23-3封裝適合放置在空間極其有限的IO接口附近，為敏感的模擬傳感電路(如壓力傳感器)提供干凈的電源，避免數字電路噪聲干擾，確保力反饋信號的精度。

二、系統集成工程化實現

圖1: 柔性?shī)A爪協作機器人方案與適用功率器件型號分析推薦VBTA5220N與VBGQF1302與VBQF1202與VBI1226與VB2212N與VBTA7322與VBKB5245與產品應用拓?fù)鋱D_02_maindrive

1. 高密度熱管理與布局架構

我們?cè)O(shè)計了一個三級熱管理策略。一級主動散熱針對VBQF1202主驅動MOSFET，采用2oz厚銅PCB結合大面積敷銅和散熱過孔陣列(孔徑0.3mm，間距0.8mm)將熱量傳導至內部金屬支架或外殼。二級被動散熱面向VBGQF1302等多通道驅動，通過優化布局使其熱量均勻分布在PCB電源層。三級自然散熱則用于VBKB5245、VBI1226等控制與保護芯片，依靠局部敷銅和空氣對流。

具體實施方法包括：將主驅動MOSFET盡可能靠近電機連接器放置以減小大電流回路面積;為所有DFN和SOT封裝器件提供充足的接地敷銅并添加散熱過孔;將模擬信號開關器件與數字功率器件進行物理隔離布局。

2. 電磁兼容性與信號完整性設計

對于傳導噪聲抑制，在電機驅動電源入口部署π型濾波器;為每個氣閥或執行器的驅動線就近放置高頻去耦電容(如100nF)。整體布局應遵循原則，將每個PWM驅動環路的面積控制在1cm2以內。

針對信號完整性，對策包括：對力傳感器、位置編碼器的低壓供電線路使用VBI1226進行電源隔離;敏感信號線遠離功率走線并采用包地處理;在MCU的PWM輸出與MOSFET柵極之間串聯小電阻(如22Ω)以減緩邊沿，降低高頻輻射。

3. 可靠性增強設計

電氣應力保護通過網絡化設計來實現。電機驅動端采用RC緩沖電路(典型值10Ω + 1nF)吸收開關尖峰。為所有感性負載(如電磁閥)并聯續流肖特基二極管。在24V電源輸入端部署TVS管和自恢復保險絲。

故障診斷機制涵蓋多個方面：過流保護通過采樣電阻配合運放或?qū)Ｓ?a target="_blank">驅動芯片實現;通過監測VBQF1202的導通壓降(Vds(on))進行在線溫升估算;利用VBKB5245的雙路獨立反饋，可診斷氣路堵塞(電流異常)或執行器失聯(開路狀態)等故障。

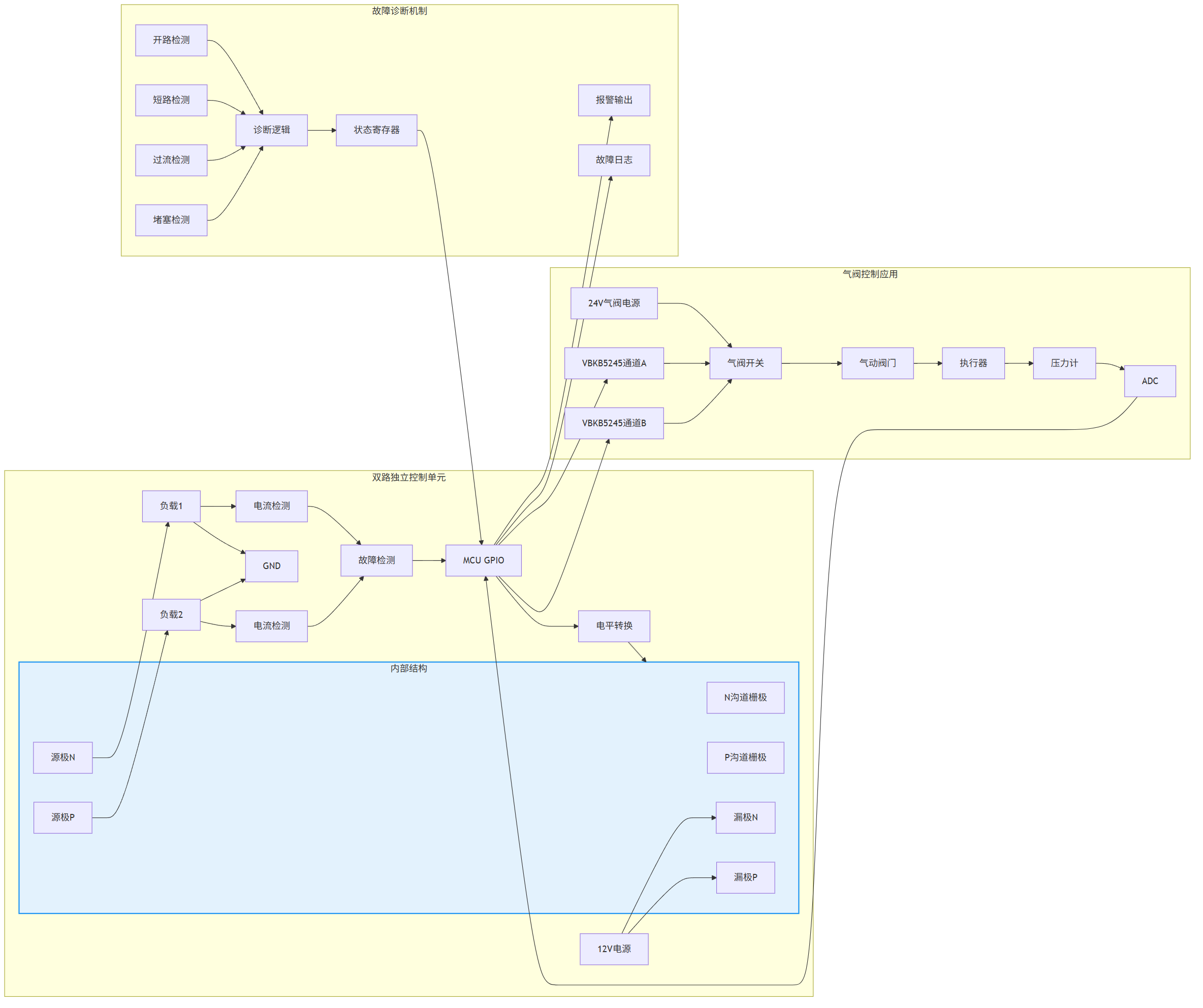

圖2: 柔性?shī)A爪協作機器人方案與適用功率器件型號分析推薦VBTA5220N與VBGQF1302與VBQF1202與VBI1226與VB2212N與VBTA7322與VBKB5245與產品應用拓?fù)鋱D_03_multichannel

三、性能驗證與測試方案

1. 關鍵測試項目及標準

為確保設計質量，需要執行一系列關鍵測試。動態響應測試在額定負載下，使用示波器測量從PWM指令到輸出電流達到90%的響應時間，合格標準為小于1ms。力控精度測試通過標準砝碼與高精度壓力傳感器進行，在全程量程內誤差需低于±2%。溫升測試在40℃環境溫度下，以最大占空比連續運行30分鐘，使用熱電偶監測，關鍵器件結溫(Tj)必須低于125℃。開關波形測試在滿載條件下用示波器觀察，要求Vds電壓過沖不超過15%。壽命測試需模擬實際工作節拍(如每秒一次抓放)進行百萬次循環，要求無性能衰減。

2. 設計驗證實例

以一款24V供電的柔性?shī)A爪驅動板測試數據為例(環境溫度：25℃)，結果顯示：?jiǎn)沃腹?jié)驅動效率(從電源到輸出機械能)在額定負載時達到92%;動態階躍響應時間為0.8ms;關鍵點溫升方面，主驅動MOSFET為38℃，雙路控制IC為22℃，信號開關為15℃。在抓取力保持狀態下，靜態功耗低于50mW。

四、方案拓展

1. 不同負載等級的方案調整

針對不同負載與速度需求的產品，方案需要相應調整。微型夾爪(負載<1kg)可選用VBTA7322 (30V/3A/SC75-6) 作為主驅動，配合VBTA5220N進行雙路控制，完全依靠PCB散熱。標準協作夾爪(負載1-5kg)采用本文所述的核心方案(VBQF1202/VBGQF1302 + VBKB5245)。重型或高速夾爪(負載>5kg)則需要在驅動級并聯多顆VBQF1202，并升級為帶有金屬散熱基板的強化方案。

2. 前沿技術融合

智能預測維護是未來的發展方向之一，可以通過監測主MOSFET導通電阻的緩慢變化來預測其壽命衰減，或利用驅動電流波形分析來預判氣動執行器的磨損狀態。

數字孿生與自適應驅動提供了更大的靈活性，例如，根據抓取物體的重量和材質(通過初始力反饋感知)，動態調整PWM頻率和電流環參數，實現“剛?cè)岵?jì)”的抓取策略。

寬禁帶半導體應用路線圖可規劃為三個階段：第一階段是當前主流的低內阻Si MOS方案(如VBQF1202);第二階段在需要超高頻開關的精密力控環節引入GaN器件，將響應速度提升至微秒級;第三階段向全集成化智能功率模塊(IPM)演進，將驅動、保護與通信融為一體。

柔性?shī)A爪協作機器人的功率與驅動鏈路設計是一個多維度的系統工程，需要在動態性能、功率密度、熱管理、信號完整性和可靠性等多個約束條件之間取得平衡。本文提出的分級優化方案——主驅動級追求極低內阻與快速響應、多路控制級實現高度集成與靈活配置、信號級確保純凈與安全——為不同層次與需求的夾爪開發提供了清晰的實施路徑。

隨著協作機器人向更智能、更柔性的方向發展，其末端執行器的驅動系統將朝著更加集成化、智能化的方向演進。建議工程師在采納本方案基礎框架的同時，重點關注器件的動態參數與熱特性，為產品后續的性能提升和功能擴展預留空間。

最終，卓越的驅動設計是隱形的，它不直接呈現給用戶，卻通過更精準的抓取、更快的節拍、更長的使用壽命和更穩定的性能，為自動化生產線提供持久而可靠的價值體驗。這正是工程智慧的真正價值所在。

圖3: 柔性?shī)A爪協作機器人方案與適用功率器件型號分析推薦VBTA5220N與VBGQF1302與VBQF1202與VBI1226與VB2212N與VBTA7322與VBKB5245與產品應用拓?fù)鋱D_04_signal
