在智能倉儲與立體庫系統朝著高吞吐、高密度與無人化不斷演進的今天，其內部執行單元（如穿梭車、提升機、AGV）的功率管理系統已不再是簡單的電機驅動單元，而是直接決定了系統作業效率、運行平穩性與長期可靠性的核心。一條設計精良的功率鏈路，是倉儲設備實現快速精準定位、低噪平穩運行與7x24小時不間斷作業的物理基石。
然而，構建這樣一條鏈路面臨著多維度的挑戰：如何在提升驅動效率與控制散熱成本之間取得平衡？如何確保功率器件在頻繁啟停、重載沖擊工況下的長期可靠性？又如何將電磁兼容、熱管理與智能調度算法無縫集成？這些問題的答案，深藏于從關鍵器件選型到系統級集成的每一個工程細節之中。
一、核心功率器件選型三維度：電壓、電流與拓撲的協同考量
1. 母線電壓級MOSFET：系統能量轉換的樞紐
關鍵器件為VBL18R25S (800V/25A/TO-263)，其選型需要進行深層技術解析。在電壓應力分析方面，考慮到三相380VAC整流后母線電壓可達540VDC，并為再生制動產生的電壓泵升及開關尖峰預留充足裕量，800V的耐壓可以滿足嚴苛的降額要求（實際應力低于額定值的75%）。為了應對工業環境中的電壓波動與浪涌，需要配合直流母線電容與壓敏電阻構建保護網絡。
在動態特性與效率優化上，其138mΩ的低導通電阻（Rds(on)）直接降低了導通損耗，對于頻繁啟停的伺服驅動器，這是提升系統整體能效的關鍵。采用SJ_Multi-EPI技術的超結結構，在保證高耐壓的同時，擁有更優的開關特性，有助于降低開關損耗并抑制高頻EMI。熱設計需重點關聯，TO-263封裝在強制風冷下的熱阻較低，但必須計算最壞情況下的結溫：Tj = Ta + (P_cond + P_sw) × Rθjc + P_total × Rθcs + P_total × Rθsa，需確保在最高環境溫度下留有足夠余量。
2. 電機驅動MOSFET：動態響應與能效的核心

圖1: AI倉儲立體庫方案功率器件型號推薦VBL18R25S與VBP16R20S與VBA5840與產品應用拓撲圖_01_total

關鍵器件選用VBP16R20S (600V/20A/TO-247)，其系統級影響可進行量化分析。在效率與功率密度提升方面，以一臺額定功率1.5kW的永磁同步電機（PMSM）驅動器為例，采用三相全橋拓撲，每相需并聯器件。VBP16R20S的160mΩ Rds(on)和TO-247封裝，為并聯應用提供了良好的電流均流能力和散熱基礎。相比傳統Planar MOSFET，其超結技術可將開關損耗降低20%-30%，這對于提升驅動器載頻、實現更高精度的FOC控制至關重要。
在可靠性保障機制上，其600V耐壓為電機反電動勢和開關過沖提供了安全緩沖。在穿梭車緊急制動或提升機突然卡滯時，電機處于發電狀態，母線電壓可能瞬間抬升，足夠的電壓裕量是系統可靠的保證。驅動電路設計要點包括：采用隔離型柵極驅動器，峰值電流能力需大于3A以快速充放電；柵極電阻需根據開關速度與EMI要求折衷選??；并采用米勒箝位電路防止橋臂直通。
3. 低壓側負載管理與輔助電源開關：系統智能化的執行者
關鍵器件是VBA5840 (雙路±80V N+P溝道/5.3A & -3.9A/SOP8)，它能夠實現高度集成化的智能控制場景。典型的倉儲設備負載管理邏輯包括：根據調度指令，控制電磁制動器的通斷以實現精準停車；管理直流風扇、照明等輔助負載的節能啟停；作為通信模塊或傳感器的電源開關。其雙路互補（N+P）設計，特別適合用于H橋驅動小型有刷直流電機，例如用于調整貨叉角度或攝像頭云臺。
在PCB布局與系統集成優勢方面，單顆SOP8芯片替代兩個分立MOSFET，節省超過60%的布局面積，顯著降低寄生電感，提升開關速度和控制精度。其±80V的耐壓范圍，足以覆蓋24V或48V工業總線系統可能產生的電壓瞬變，增強了系統在復雜電氣環境中的魯棒性。
二、系統集成工程化實現
1. 多層級熱管理架構
我們設計了一個三級散熱系統。一級強制散熱針對VBP16R20S這類電機驅動MOSFET，采用導熱基板加散熱器并與系統風道整合的方式，目標是將殼溫控制在70℃以下。二級強化散熱面向VBL18R25S這樣的母線級開關管，通過獨立散熱片和機柜強制通風管理熱量，目標溫升低于50℃。三級自然散熱則用于VBA5840等集成負載開關，依靠PCB敷銅和內部空氣對流，目標溫升小于30℃。
具體實施方法包括：將多顆VBP16R20S均勻排列在帶有熱管的散熱器上，并涂抹高性能導熱硅脂；為VBL18R25S配備大面積鋁散熱器，并注意與驅動信號線的隔離；在功率PCB上使用2oz以上銅厚，對VBA5840的電源引腳進行大面積鋪銅并添加散熱過孔。
2. 電磁兼容性設計
對于傳導EMI抑制，在直流母線輸入側部署共模電感和X/Y電容組成的濾波器；每個橋臂的開關管VDS波形需通過RC緩沖電路或雪崩能量優化進行整形；功率回路布局必須緊湊，采用疊層母排技術將功率環路面積最小化。

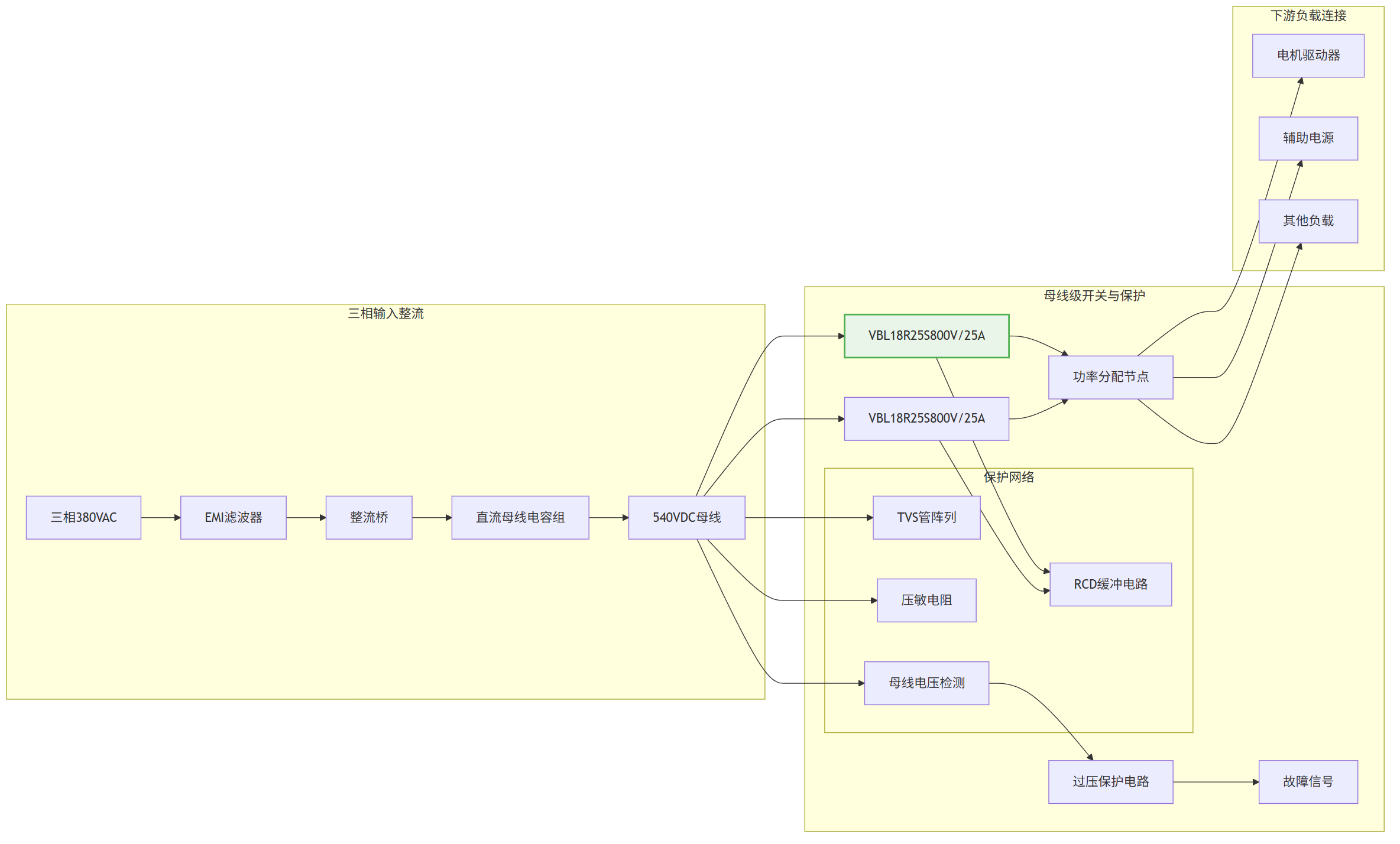

圖2: AI倉儲立體庫方案功率器件型號推薦VBL18R25S與VBP16R20S與VBA5840與產品應用拓撲圖_02_bus

針對輻射EMI，對策包括：電機動力電纜使用屏蔽電纜，屏蔽層360度端接；驅動器的PWM載波頻率可采用隨機調制技術，分散諧波能量；整個驅動器金屬外殼需良好接地，接縫處使用EMI襯墊。
3. 可靠性增強設計
電氣應力保護通過網絡化設計來實現。直流母線側采用TVS管和壓敏電阻進行瞬態過壓保護。每個橋臂可考慮加入RCD緩沖電路吸收關斷電壓尖峰。對于電機端口，可并聯RC網絡吸收長線反射引起的過沖。
故障診斷與保護機制涵蓋多個方面：通過直流母線電流傳感器和相電流采樣實現多重過流保護，硬件比較器實現μs級快速關斷；在散熱器上布置NTC實時監測溫度，實現過溫降額或保護；通過監測VBA5840的負載電流，可以診斷電磁制動器是否正常吸合或釋放。
三、性能驗證與測試方案
1. 關鍵測試項目及標準

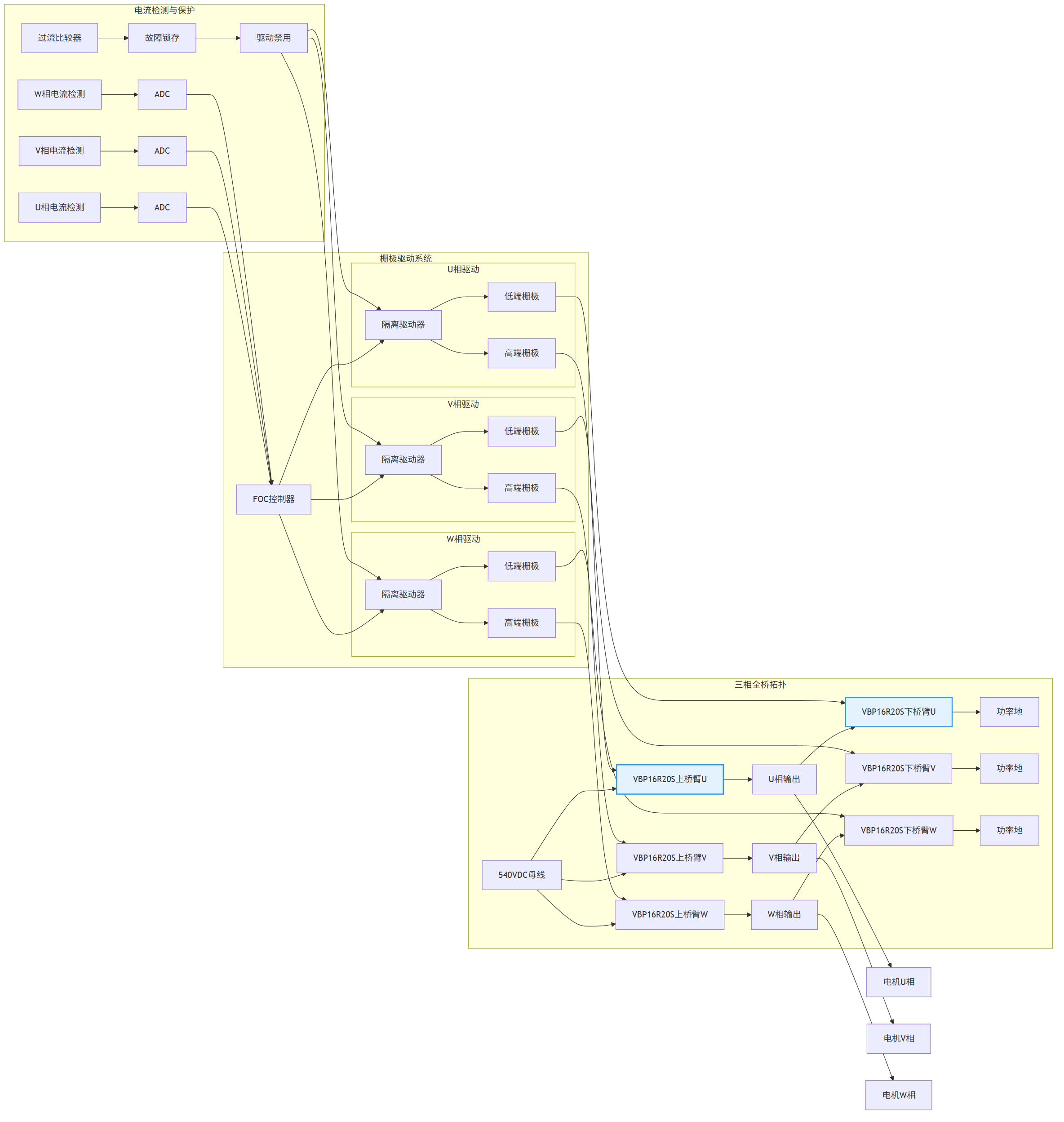

圖3: AI倉儲立體庫方案功率器件型號推薦VBL18R25S與VBP16R20S與VBA5840與產品應用拓撲圖_03_motor

為確保設計質量，需要執行一系列關鍵測試。整機效率測試在額定輸入電壓、滿載輸出條件下進行，采用功率分析儀測量，合格標準為不低于95%。動態響應測試通過階躍負載或速度指令變化，使用示波器觀測電流環與速度環響應時間與超調量。溫升測試在最高環境溫度下滿載循環運行（模擬啟停工況）4小時，使用熱電偶監測，關鍵器件結溫必須低于125℃。開關波形測試在重載啟停瞬間用示波器觀察，要求Vds電壓過沖不超過25%。壽命加速測試則在溫循與功率循環條件下進行，模擬實際工況的應力疲勞。
2. 設計驗證實例
以一臺1.5kW倉儲穿梭車驅動器的功率鏈路測試數據為例（輸入電壓：540VDC，環境溫度：40℃），結果顯示：驅動器整體效率在額定點時達到96.5%；動態響應時間（速度階躍）小于50ms。關鍵點溫升方面，母線開關管VBL18R25S為45℃，電機驅動管VBP16R20S為58℃，負載開關芯片VBA5840為22℃。EMI傳導測試滿足CISPR 11/EN 55011 Class A限值要求。
四、方案拓展
1. 不同功率等級與拓撲的調整
針對不同執行機構，方案需要相應調整。輕型AGV（功率500W-2kW）可采用本文所述的單并聯核心方案。重型堆垛機或提升機（功率5kW-20kW）則需要在母線級采用VBL18R25S多并聯或IGBT模塊，電機驅動級采用多路VBP16R20S并聯或直接使用智能功率模塊(IPM)，并升級為液冷散熱方案。對于多軸協同的機器人揀選單元，可采用基于VBA5840的緊湊型多路驅動板進行關節控制。

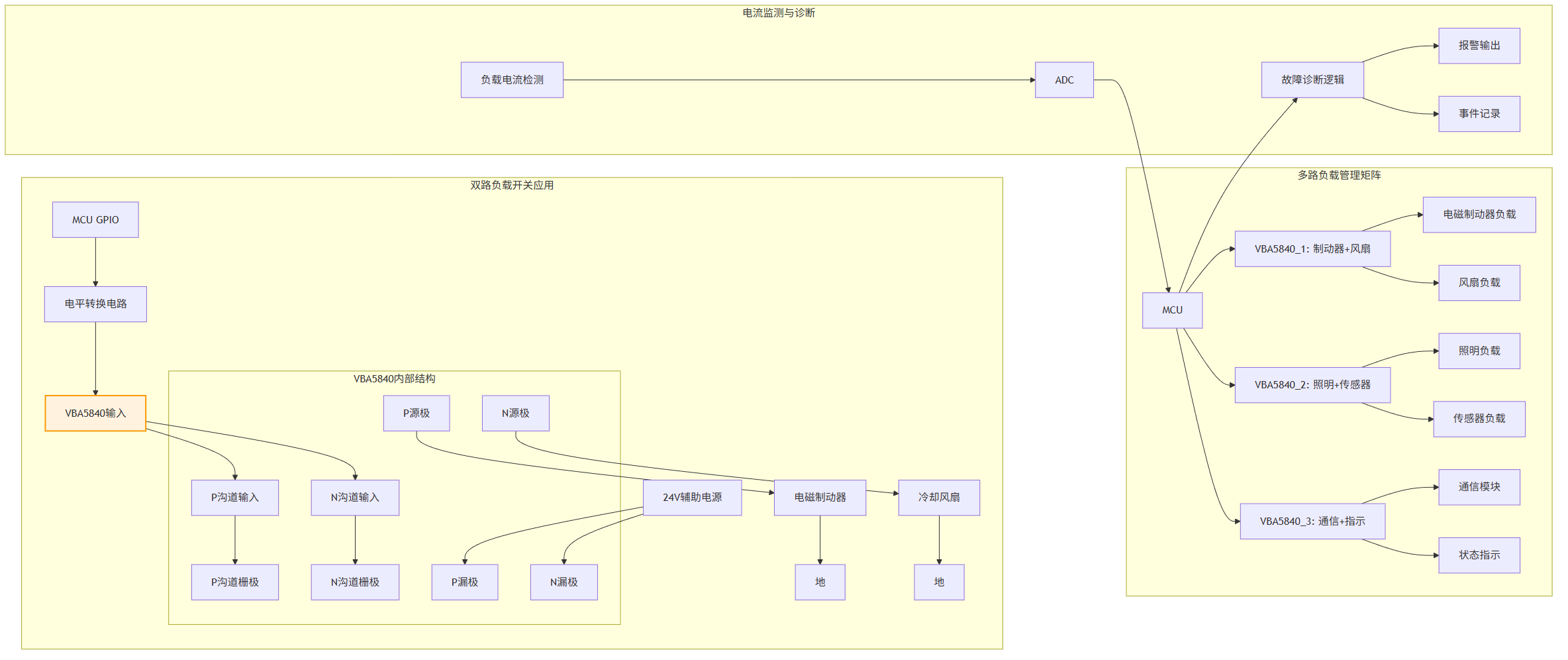

圖4: AI倉儲立體庫方案功率器件型號推薦VBL18R25S與VBP16R20S與VBA5840與產品應用拓撲圖_04_load

2. 前沿技術融合
預測性健康管理是智能倉儲的發展方向之一，可以通過在線監測MOSFET的通態壓降微變來預警老化，或通過分析散熱器溫升曲線評估散熱系統性能衰減。
數字控制與智能驅動技術提供了更大靈活性，例如實現參數自整定的高級控制算法，或根據實時負載與溫度動態優化開關頻率與死區時間，在效率與噪音間取得最佳平衡。
寬禁帶半導體應用路線圖可規劃為：當前階段采用優化的Si SJ-MOSFET方案（如本方案）；下一階段在關鍵高頻開關節點引入SiC MOSFET，可大幅提升開關頻率，減少無源元件體積與重量；未來向全SiC或GaN方案演進，實現功率密度與效率的跨越式提升。
智能倉儲立體庫的功率鏈路設計是一個多維度的系統工程，需要在電氣性能、功率密度、熱管理、電磁兼容性、可靠性和成本等多個約束條件之間取得平衡。本文提出的分級優化方案——母線級注重高耐壓與穩健性、電機驅動級追求高效率與動態性能、負載管理級實現高集成與智能控制——為不同層次倉儲設備的開發提供了清晰的實施路徑。
隨著工業物聯網和人工智能調度技術的深度融合，未來的驅動系統將朝著更加智能化、可預測化的方向發展。建議工程師在采納本方案基礎框架的同時，預留豐富的狀態監測接口和軟件升級能力，為設備群的協同優化與預防性維護做好充分準備。

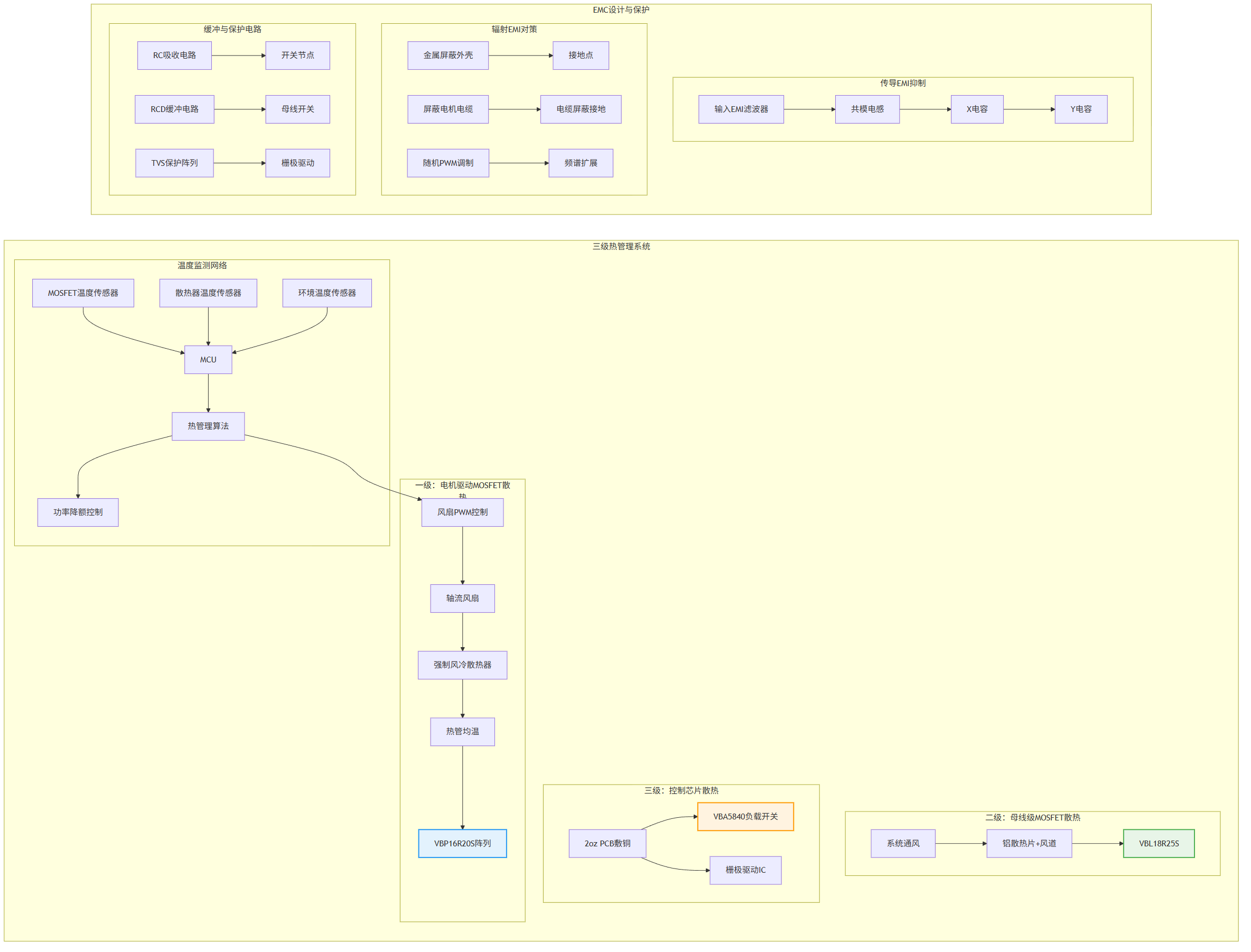

圖5: AI倉儲立體庫方案功率器件型號推薦VBL18R25S與VBP16R20S與VBA5840與產品應用拓撲圖_05_thermal

最終，卓越的功率設計是隱形的，它不直接呈現給操作者，卻通過更快的貨物周轉、更平穩的存取動作、更低的故障停機時間和更長的設備壽命，為倉儲物流的效率和可靠性提供持久而核心的價值支撐。這正是工程智慧在工業自動化領域的真正價值所在。
