近年來，隨著材料科學的快速發展，薄膜制備技術及表界面研究逐漸成為研究熱點。納米加工技術的不斷成熟，使得器件性能要求持續提高，相應地，各類微納表征技術也得到了快速發展。SEM、AFM及TEM等方法雖具備高空間分辨率與良好的可視化能力，但普遍存在對樣品造成不可逆損傷的問題，且難以實現原位檢測。相比之下，橢圓偏振光譜（Spectroscopic Ellipsometry,SE）作為一種非破壞性、非接觸、高精度、高靈敏度的光學檢測技術，能夠快速、準確地獲取材料信息，在材料科學、半導體物理、微電子等領域得到廣泛應用。

本文圍繞近年來橢圓偏振光譜技術在材料領域的研究進展進行綜述，重點介紹其在半導體材料、聚合物薄膜及生物傳感材料中的典型應用。Flexfilm費曼儀器全光譜橢偏儀可以非接觸對薄膜的厚度與折射率的高精度表征，廣泛應用于薄膜材料、半導體和表面科學等領域。

1

橢圓偏振光譜儀原理

flexfilm

橢圓偏振光譜法示意圖

橢圓偏振光譜作為一種非接觸、非侵入、非破壞的光學分析方法，能夠快速、準確地表征材料特性，在多個領域得到廣泛應用。該技術可獲取薄膜厚度、折射率、消光系數、光學帶隙、組成、界面狀態及表面粗糙度等關鍵信息，對于理解材料的光學、電學及力學性能具有重要意義。同時，其適用范圍涵蓋半導體薄膜、電介質薄膜、聚合物薄膜、有機薄膜及金屬薄膜，并可擴展至固-液或液-液界面的研究。

橢圓偏振光譜儀主要由光源、起偏器、檢偏器、補償器、探測器及樣品臺組成。光源通常采用氙燈、激光或汞氙燈，為系統提供穩定光束；起偏器用于產生線偏振光；檢偏器用于分析出射光的偏振狀態；補償器通過引入相位延遲實現偏振態調制；探測器負責信號采集；樣品臺用于固定樣品并保證測量穩定性。

在測量過程中，入射線偏振光經樣品反射或透射后，其偏振態（包括振幅與相位）發生變化。橢偏法通過測量兩個正交偏振分量之間的振幅比和相位差，對偏振變化進行定量描述。與傳統強度測量方法相比，該方法對光源波動及環境干擾不敏感，且無需參考樣品即可實現絕對測量。通過結合光學模型與數據擬合，可進一步反演得到薄膜厚度、復折射率或介電函數、粗糙度、各向異性及缺陷等結構與性能參數。

2

橢偏儀應用：半導體材料

flexfilm

隨著人工智能、物聯網及新能源技術的發展，半導體材料呈現出快速迭代趨勢。第三代（SiC、GaN）及第四代（Ga?O?、AlN）半導體因其優異的電學性能和熱穩定性，被廣泛應用于功率器件和射頻領域。

在半導體制造過程中，橢偏技術主要用于：單層及多層薄膜厚度測量、光學常數提取、能帶結構分析。

通過對折射率和介電函數的精確測量，可進一步推斷材料的能帶結構及缺陷狀態，從而優化器件設計。特別是在帶隙工程中，橢偏法可實現帶隙調控過程的定量分析。

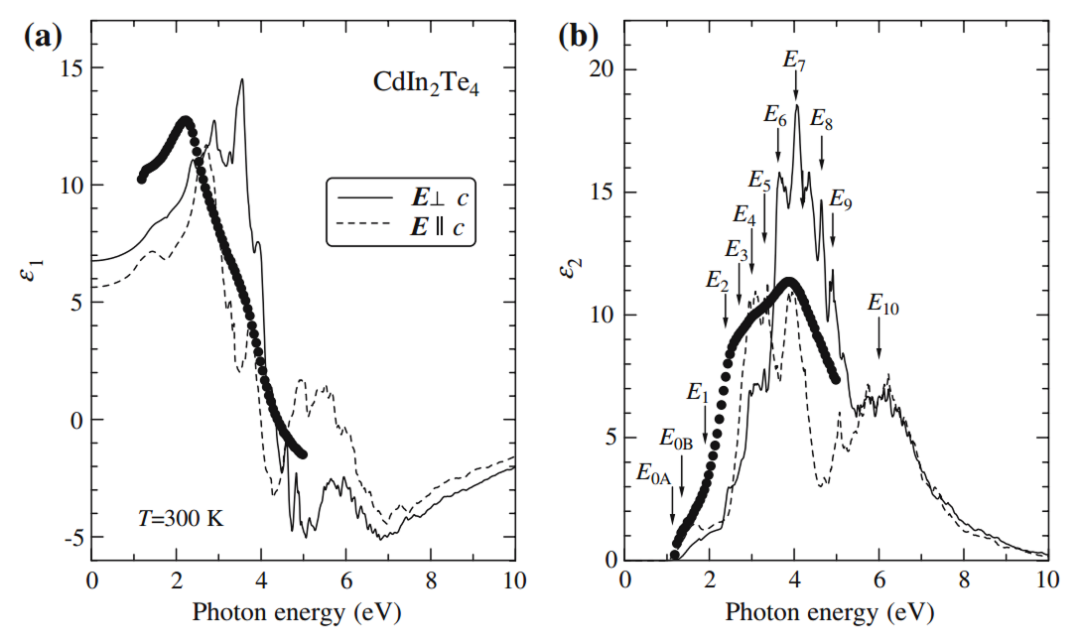

光譜橢偏儀SE測量的CdIn2Te4的實部介電函數 ε? 和虛部介電函數 ε? 光譜

典型研究包括：

Bi摻雜對(Ga,Mn)As電子結構影響的分析

Ni摻雜CuO薄膜帶隙從2.16 eV調節至2.35 eV

CdIn?Te?能帶結構的光學表征

硅晶體空間色散引起的各向異性研究

此外，在金屬氧化研究中，橢偏法可用于：氧化層厚度與光學常數測量、早期氧化動力學分析。例如，通過對AlInN氧化前后的光學參數變化進行建模，可驗證其完全氧化行為，并獲取折射率與消光系數變化，從而支撐器件集成研究。

3

橢偏儀應用：聚合物薄膜材料

flexfilm

聚合物薄膜在包裝、有機電子器件（OLED、太陽能電池）等領域具有廣泛應用。其在器件中常作為：活性層、保護層、抗靜電層。

橢偏技術在聚合物體系中的應用不僅限于厚度測量，還包括：玻璃化轉變（Tg）分析、溶脹與膨脹行為研究、熱光學性質表征、擴散及降解過程分析。

其中，溫度依賴橢偏技術在Tg測量中具有獨特優勢，可用于研究納米尺度約束效應對聚合物相變行為的影響。

（a）通過光譜橢偏儀測得的不同溶劑蒸汽中 PS（圓形）和 P4VP（星形）薄膜的最大膨脹比率 Qmax。（b）Qmax(P4VP) 對 Qmax(PS) 圖，顯示醇類在 P4VP 選擇區域中的位置

典型研究表明：

薄膜厚度對Tg具有顯著影響（尺寸效應）

橢偏參數與膜厚呈近似線性關系

不同溶劑對聚合物溶脹行為具有選擇性

例如，在聚苯乙烯/聚(4-乙烯基吡啶)體系中：

乙醇蒸氣中溶脹較弱

甲苯中聚苯乙烯溶脹更明顯

氯仿中兩者均發生顯著膨脹

此外，通過溫度依賴的橢偏參數分析，還可識別多層結構中的不同玻璃化轉變行為，并提取熱膨脹系數，從而揭示薄膜內部的分層結構。

4

橢偏儀應用：生物傳感材料

flexfilm

傳統生物檢測方法（如PCR、質譜）存在檢測周期長、成本高等問題，而生物傳感器因其快速、低成本和便攜性，成為重要發展方向。

橢圓偏振光譜在生物傳感中的核心作用在于：

實時監測表面吸附過程

定量分析表面質量密度變化

研究蛋白質/分子結合動力學

其原理基于：當目標分子吸附在傳感表面時，引起薄膜光學性質變化（Ψ、Δ變化），進而實現高靈敏檢測。

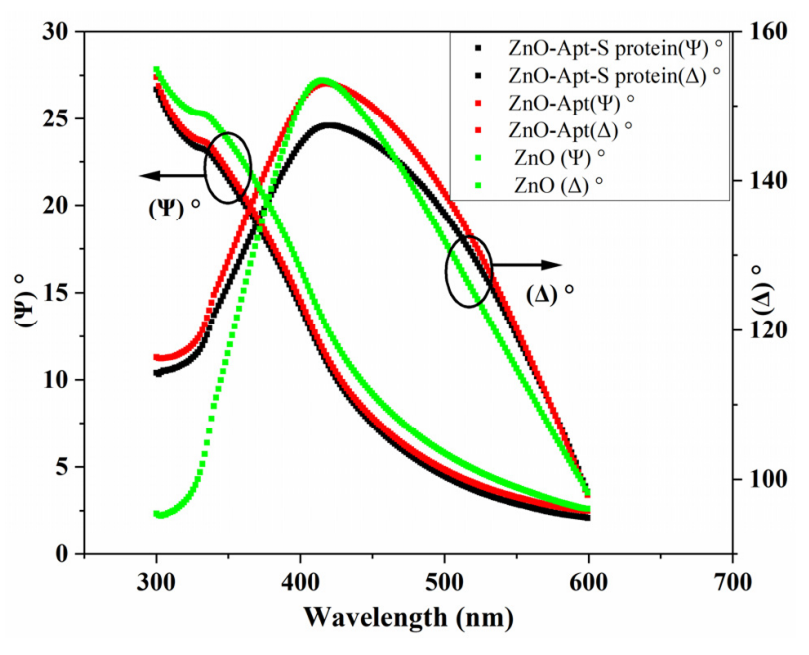

光譜橢偏儀測量的橢偏參數 ψ(λ) 和 ?(λ)

典型應用包括：

ZnO表面適配體功能化及穩定性分析

SARS-CoV-2刺突蛋白結合動力學研究

檢測限可達1 nmol/L，且具備良好線性響應

此外，在多孔陽極氧化鋁體系中，橢偏技術可用于：

薄膜厚度建模

蛋白吸附行為分析

表面相互作用強度評估

這些研究表明，橢偏光譜在生物界面分析和傳感器開發中具有重要應用潛力。

橢圓偏振光譜技術以其快速、準確、無損的特點，在材料科學領域展現出廣泛應用前景。隨著技術的發展，其測量精度和功能不斷提升，在材料研究中的作用將進一步增強。同時，橢偏技術正逐步與多種表征方法實現聯用，如原子力顯微鏡、拉曼光譜、表面等離子共振及石英晶體微天平等。這種多技術融合將有助于提升測量精度與數據可靠性，并進一步拓展其在復雜材料體系中的應用范圍。

Flexfilm費曼儀器全光譜橢偏儀

flexfilm

Flexfilm費曼儀器全光譜橢偏儀擁有高靈敏度探測單元和光譜橢偏儀分析軟件，專門用于測量和分析光伏領域中單層或多層納米薄膜的層構參數（如厚度）和物理參數（如折射率n、消光系數k）

• 先進的旋轉補償器測量技術：無測量死角問題。
• 粗糙絨面納米薄膜的高靈敏測量：先進的光能量增強技術，高信噪比的探測技術。
• 秒級的全光譜測量速度：全光譜測量典型5-10秒。
• 原子層量級的檢測靈敏度：測量精度可達0.05nm。

Flexfilm費曼儀器全光譜橢偏儀能非破壞、非接觸地原位精確測量超薄圖案化薄膜的厚度、折射率,結合費曼儀器全流程薄膜測量技術，助力半導體薄膜材料領域的高質量發展。
