AI大模型的爆發式迭代與全球算力集群的規模化建設,正推動AI服務器、高速光模塊、高端交換機向超高帶寬、超低延遲、高密度方向持續躍遷。
算力升級的本質,是信號傳輸速率的指數級提升與芯片功耗密度的跨越式增長,這兩大核心變化直接引發了電子材料體系的全鏈條革命——
從導電材料到熱管理材料,
從光互聯配套到特種功能助劑,
全產業鏈都迎來了從“常規性能”到“極致性能”的技術重構。
一、AI算力四代升級對應的核心新材料機遇
(一)第一代:傳統通用服務器&初級AI訓練集群
(2020-2022年,單卡算力峰值<40TFLOPS,傳輸速率≤112Gbps)
核心算力特征
以x86通用服務器為主,搭配初級AI訓練集群,GPU以A100為核心,PCIe4.0接口全面普及,信號傳輸以112Gbps為上限,對電子材料的高頻性能、可靠性提出基礎企業級要求,全面替代消費級電子材料,是高頻高速材料的規模化應用起步階段。

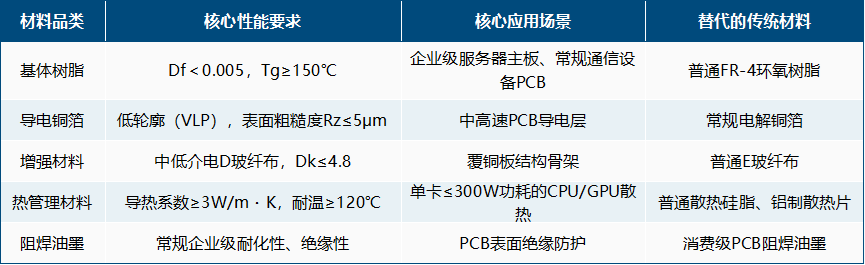

核心新材料機遇

(二)第二代:中端AI服務器&Hopper架構GPU
(2022-2024年,單卡算力峰值~90TFLOPS,傳輸速率112Gbps-224Gbps)
核心算力特征
AI大模型訓練進入規?;涞仉A段,H100GPU成為訓練集群主流配置,PCIe5.0接口全面普及,800G光模塊進入商用放量期,信號傳輸速率上限提升至224Gbps,單卡功耗峰值突破450W,對材料的介電損耗、散熱性能、高密度適配性提出更高要求,高頻高速材料進入性能升級階段。

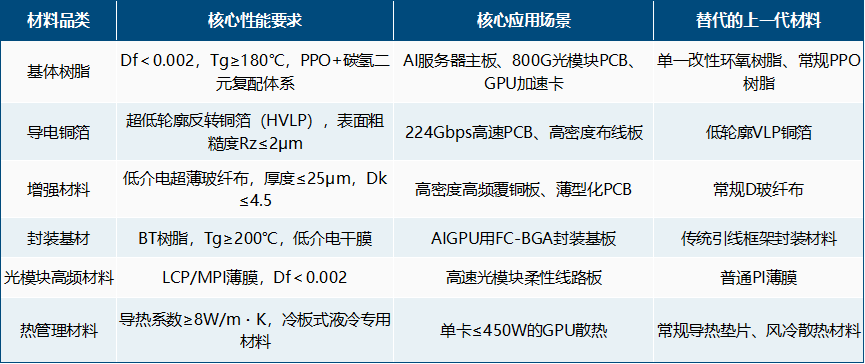

核心新材料機遇

(三)第三代:高端AI服務器&Blackwell/GB200架構
(2024-2026年,單卡算力峰值~200TFLOPS,傳輸速率224Gbps-400Gbps)
核心算力特征
GB200超級芯片實現規模化部署,AI算力密度實現翻倍提升,1.6T光模塊進入商用落地期,正交背板、OAM加速卡全面普及,PCB層數突破50層,信號傳輸速率上限提升至400Gbps,單卡功耗峰值突破700W,風冷散熱達到物理極限,對材料的超低介電損耗、尺寸穩定性、極限散熱能力提出極致要求,高端材料進入國產替代關鍵突破期。

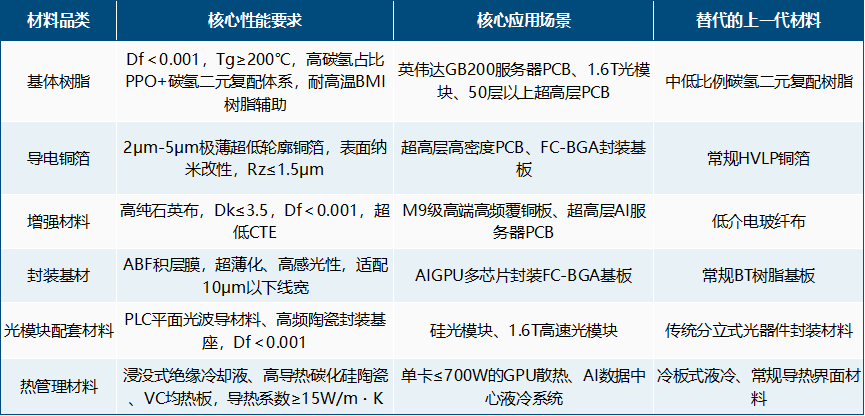

核心新材料機遇

(四)第四代:下一代超算AI集群&3.2T光模塊時代
(2026-2028年,單卡算力峰值>400TFLOPS,傳輸速率≥448Gbps)
核心算力特征
3.2T光模塊進入規?;慨a(chǎn)階段,下一代Rubin架構AI芯片對信號傳輸延遲要求達到物理極限,M10級材料Df要求≤0.0005,單卡功耗峰值突破1000W,全鏈路高速互聯對材料體系提出范式級重構要求,國內材料企業進入全球并跑的關鍵機遇期。

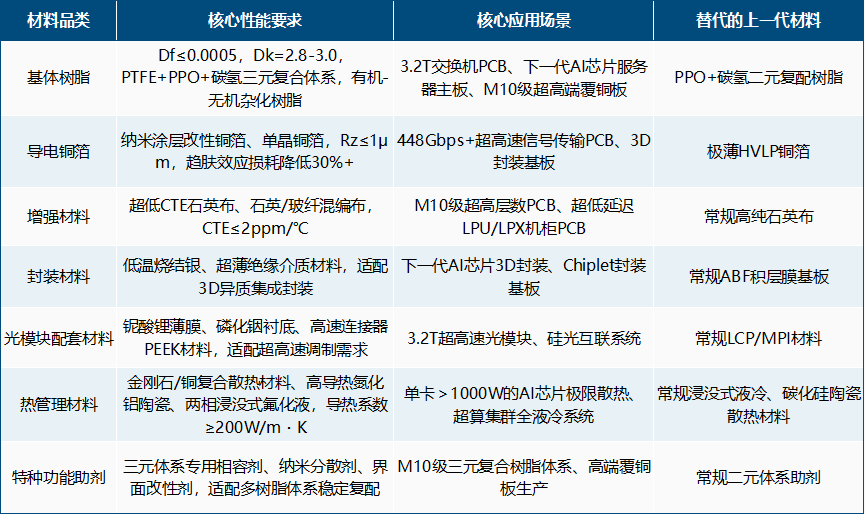

核心新材料機遇

二、技術革命催生的細分新材料賽道核心機遇
(一)高頻高速基體樹脂
高頻高速基體樹脂是覆銅板的核心功能材料,占高端覆銅板成本的35%-40%,是唯一可通過分子設計調控介電性能的組分,直接決定PCB的信號傳輸損耗、耐熱性與可靠性。AI算力升級推動樹脂從單一環氧體系,向多品類高性能樹脂分場景適配的方向發展,核心品類拆解如下:
1、電子級PTFE樹脂
核心價值:PTFE(聚四氟乙烯)是目前已知介電性能最優的高分子材料,Df可低至0.0003-0.0004,Dk穩定在2.0-2.2,是唯一能滿足M10級材料Df≤0.0005極致要求的核心基材,也是三元復合體系中不可或缺的核心組分,突破了傳統碳氫樹脂Df≈0.001的物理極限。
需求與市場規模:2024年全球高頻覆銅板專用電子級PTFE市場規模約12億元,需求量約500噸;預計2027年市場規模將達到45億元,需求量突破3000噸,2024-2027年CAGR達82%,是所有樹脂品類中需求增速最快的品類。
核心技術壁壘:①高純度提純技術:電子級PTFE要求金屬離子含量<1ppm,避免高頻信號損耗;②覆銅板專用改性技術:解決PTFE高熔融溫度(>327℃)、與銅箔結合力差、熱膨脹系數大的痛點;③納米分散技術:實現PTFE納米顆粒在樹脂基體中的均勻分散,保證Df值批次穩定性;④三元體系相容技術:解決強非極性PTFE與極性PPO、非極性碳氫樹脂的相容性問題。
國產化情況:高端電子級改性PTFE國產化率不足5%,基礎樹脂國產化率約20%,核心市場被日本大金、美國杜邦壟斷,國內企業仍處于中試量產與客戶認證階段。
全球核心競爭格局:
海外龍頭:日本大金工業(全球高端電子級PTFE龍頭,M10級材料核心供應商,市占率超60%)、美國杜邦(PTFE技術發明者,高純度電子級PTFE技術全球領先)、日本AGC(高頻覆銅板用改性PTFE核心供應商)。
國內企業:
①東岳集團:國內氟化工龍頭,已實現高純度電子級PTFE量產,正在開發覆銅板專用改性PTFE,適配M10級材料需求。
②巨化股份:國內氟化工全產業鏈龍頭,電子級PTFE技術已實現突破,產品通過國內頭部覆銅板企業認證,同步研發M10級專用改性PTFE。
③中昊晨光:國內高端氟樹脂龍頭,在改性PTFE領域技術積累深厚,已開發覆銅板專用PTFE樹脂,適配高頻高速場景。
④沃特股份:已實現低介電改性PTFE復合材料量產,產品通過高頻PCB客戶認證,適配5G/AI場景需求。
2、超低損耗碳氫樹脂
核心價值:碳氫樹脂(CH)具有極低的介電損耗(Df可低至0.0008)、低吸水率、優異的耐候性與高頻穩定性,是M8-M9級覆銅板的核心基體樹脂,也是M10級三元復合體系的基礎組分,是AI服務器PCB實現超低損耗傳輸?shù)暮诵牟牧稀?/p>
需求與市場規模:2024年全球電子級碳氫樹脂市場規模約18億元,需求量約850噸;預計2027年市場規模將達到42億元,需求量突破3000噸,2024-2027年CAGR達52%,其中M10級超低Df碳氫樹脂占比將超50%。
核心技術壁壘:①陰離子活性聚合工藝:精準控制分子量與分子量分布,保證介電性能的穩定性;②超低Df分子結構設計:在保證耐熱性的前提下,最大限度降低分子鏈極性;③耐熱改性技術:平衡低介電與高Tg,適配PCB無鉛焊接工藝;④復配相容技術:實現與PPO、PTFE的穩定復配,解決體系相分離問題。
國產化情況:中低端碳氫樹脂國產化率約20%,M9級以上超低損耗碳氫樹脂國產化率不足10%,核心市場被日本曹達、美國沙多瑪壟斷,國內頭部企業已實現技術突破,進入規?;慨a(chǎn)前期。
全球核心競爭格局:
海外龍頭:日本曹達(全球碳氫樹脂技術鼻祖,高頻覆銅板龍頭羅杰斯核心供應商,M9-M10級樹脂市占率超50%)、美國沙多瑪(光固化碳氫樹脂全球龍頭,國內生益科技、聯茂等企業核心供應商)、日本三菱瓦斯化學(高頻碳氫樹脂全體系布局,M9材料已規?;慨a(chǎn))。
國內企業:
①東材科技:國內碳氫樹脂龍頭,3500噸M9/M10級碳氫樹脂產能2026年投產,已進入英偉達GB200供應鏈,2025年Q1高速樹脂營收同比增長129%。
②圣泉集團:已實現電子級碳氫樹脂量產,現有產能100噸,規劃1000噸產能,M9級材料開發中,產品進入生益科技等頭部企業供應鏈。
③世名科技:500噸電子級碳氫樹脂產能2025年投產,產品已通過M8/M9方案測試,掌握陰離子聚合核心工藝,布局M10級超低損碳氫樹脂。
④東方材料:已完成高頻高速碳氫樹脂中試,正在推進頭部覆銅板企業認證,適配中高端AI服務器PCB需求。
3、電子級PPO樹脂
核心價值:PPO(聚苯醚)樹脂兼具優異的介電性能(Df≈0.003)、良好的加工性、優異的耐熱性與尺寸穩定性,成本顯著低于碳氫與PTFE樹脂,是高頻高速覆銅板中用量最大的基體樹脂之一,也是M8-M9級二元復配體系、M10級三元復合體系的核心適配材料。
需求與市場規模:2024年全球電子級PPO樹脂市場規模約22億元,需求量約3200噸;預計2027年市場規模將達到40億元,需求量突破8000噸,2024-2027年CAGR達35%,其中適配M10的低分子量PPO占比將超40%。
核心技術壁壘:①低分子量PPO合成技術:分子量<1500的低分子量PPO合成,精準控制分子量分布,適配M10三元體系需求;②端基改性技術:優化反應活性,提升與其他樹脂的相容性;③低介電改性技術:進一步降低Dk/Df值,突破傳統PPODf≈0.002的極限;④量產工藝穩定性:解決聚合過程中副反應多、產品純度低的問題。
國產化情況:電子級PPO樹脂整體國產化率約30%,高端低分子量PPO國產化率不足10%,核心市場被沙特SABIC、日本旭化成壟斷,國內企業已實現中低端量產,高端產品處于研發認證階段。
全球核心競爭格局:
海外龍頭:沙特SABIC(全球電子級PPO技術壟斷者,聚苯醚總產能13.5萬噸/年,市占率超70%)、日本旭化成(改性PPO技術全球領先,高頻覆銅板領域核心供應商)、日本三菱瓦斯化學(電子級PPO核心供應商,聚苯醚總產能3萬噸/年)。
國內企業:
圣泉集團:國內電子級PPO龍頭,現有產能1300噸,規劃2000噸產能,國內唯一實現M6-M8全系列覆蓋,布局M10級低分子量PPO技術。
同宇新材:擬建1000噸電子級PPO產能,目前處于中試階段,產品已服務建滔集團、生益科技等龍頭企業。
宏昌電子:正在開發1000噸低分子量PPO樹脂,M10級材料技術儲備完善,產品已獲英特爾認證。
健馨生物:現有PPO樹脂產能1000噸,已實現批量供貨,正在開發適配M10的低分子量PPO樹脂。
4、耐高溫BMI樹脂
核心價值:BMI(雙馬來酰亞胺)樹脂具有超高的耐熱性(Tg>250℃)、優異的力學性能與尺寸穩定性,同時兼具一定的低介電性能,是高密度運算、高多層PCB、封裝基板中不可或缺的耐高溫輔助樹脂,可顯著提升高頻覆銅板的耐熱性與可靠性,適配AI服務器高功耗、高耐熱的場景需求。
需求與市場規模:2024年全球高頻覆銅板用BMI樹脂市場規模約15億元,需求量約5000噸;預計2027年市場規模將達到22億元,需求量突破9000噸,2024-2027年CAGR達22%,其中高端低介電BMI樹脂增速超30%。
核心技術壁壘:①低介電改性技術:在保證高耐熱性的前提下,降低分子鏈極性,實現Df<0.004;②增韌改性技術:解決純BMI樹脂脆性大、加工性差的痛點;③低揮發性技術:降低樹脂固化過程中的揮發分,避免高多層PCB出現層間空洞;④復配相容技術:實現與碳氫、PPO樹脂的穩定復配,提升體系綜合性能。
國產化情況:常規BMI樹脂國產化率約40%,高頻覆銅板專用低介電BMI樹脂國產化率不足15%,核心市場被日本三菱瓦斯、德國贏創壟斷。
全球核心競爭格局:
海外龍頭:日本三菱瓦斯化學(全球高頻用BMI樹脂龍頭,市占率超40%)、德國贏創(特種BMI樹脂技術全球領先,高端PCB領域核心供應商)、日本東村科技(耐高溫BMI樹脂核心供應商,適配高密度PCB需求)。
國內企業:
圣泉集團:已實現電子級BMI樹脂量產,產品進入國內頭部覆銅板企業供應鏈,適配高頻高速PCB需求。
東材科技:國內BMI樹脂核心供應商,產品已批量供貨,與碳氫樹脂形成協同,適配GB200服務器PCB需求。
華海誠科:已開發封裝基板用BMI樹脂,產品通過國內封測企業認證,適配AI芯片封裝需求。
宏昌電子:已實現改性BMI樹脂中試量產,正在推進高頻覆銅板客戶認證。
(二)超低輪廓電子銅箔
核心價值:高速信號傳輸存在顯著的“趨膚效應”,400Gbps以上速率下,信號僅在銅箔表面1-2μm的厚度內傳輸,銅箔表面粗糙度越高,信號傳輸路徑越長,損耗越大。AI算力升級帶來的傳輸速率提升,要求銅箔從常規低輪廓向超低輪廓、無輪廓方向升級,是降低高速信號傳輸損耗的核心導電材料,也是高頻PCB三大核心基材之一。
需求與市場規模:2024年全球高頻高速PCB用電子銅箔市場規模約113.4億元,預計2027年將達到260億元,2024-2027年CAGR達28.6%;其中適配M9/M10級的HVLP4級高端銅箔市場規模2027年將突破110億元,2026年供需缺口率高達57%,是高端PCB領域供需最緊張的核心材料之一。
核心技術壁壘:①表面粗糙度控制:在保證銅箔剝離強度的前提下,將表面粗糙度Rz降至1.5μm以內(常規銅箔Rz>5μm),平衡低損耗與結合力;②超薄化制備:實現2μm-5μm極薄銅箔的無褶皺、無針孔量產,適配50層以上超高密度PCB;③表面改性技術:通過納米涂層處理,進一步降低趨膚效應損耗,同時提升抗氧化性與耐化學性;④批次一致性:大規模量產中,銅箔厚度、粗糙度、抗拉強度的波動控制在極小范圍內,滿足高端AI服務器PCB的嚴苛要求。
國產化情況:常規電解銅箔國產化率超90%,VLP級低輪廓銅箔國產化率約40%,適配M9級以上的HVLP級超低輪廓銅箔國產化率不足10%,極薄超低輪廓銅箔基本被海外企業壟斷,國產替代正處于加速突破階段。
全球核心競爭格局:
海外龍頭:JX金屬(日本,全球超低輪廓銅箔龍頭,高端市場占有率超50%,英偉達供應鏈核心供應商)、福田金屬(日本,HVLP銅箔技術全球領先,高頻覆銅板領域市占率穩居前列)、日礦金屬(日本,極薄銅箔技術壟斷者,F(xiàn)C-BGA載板用銅箔核心供應商)。
國內企業:
諾德股份:國內鋰電銅箔龍頭,已實現HVLP級超低輪廓銅箔量產,產品通過生益科技、南亞新材認證,適配M9級高頻PCB需求。
超華科技:國內電子銅箔全產業鏈布局企業,已實現6μm以下HVLP超低輪廓銅箔量產,正在開發適配M10級的納米改性銅箔。
銅陵有色:國內銅箔產能龍頭,子公司金威銅業已實現VLP/HVLP銅箔批量供貨,產品進入國內頭部覆銅板企業供應鏈。
銅冠銅箔:已實現全譜系PCB銅箔覆蓋,HTEW超低輪廓銅箔通過AI服務器客戶認證,正在推進HVLP4級銅箔量產。
(三)高端增強材料(石英布/低介電玻纖布)
核心價值:增強材料是覆銅板的“結構骨架”,占覆銅板生產成本的40%-50%,直接決定材料的尺寸穩定性、熱膨脹系數(CTE)、介電性能。AI算力升級帶來的超高密度PCB布線,要求增強材料實現更低的Dk/Df、更低的CTE,匹配芯片的熱膨脹特性,避免熱循環中PCB與芯片脫層失效,石英布與低介電玻纖布是高端高頻覆銅板的核心增強材料,也是超高層數PCB實現高可靠性的核心基礎。
需求與市場規模:2024年全球高頻高速覆銅板用高端增強材料市場規模約68億元,預計2027年將達到155億元,2024-2027年CAGR達31.5%;其中高純石英布市場規模2027年將突破45億元,2024-2027年CAGR超50%,是需求彈性最大的品類。
核心技術壁壘:①高純原料制備:石英布需用4N8以上高純石英砂,國內高純石英砂仍高度依賴進口,是核心卡脖子環節;②纖維拉絲技術:實現微米級石英纖維/低介電玻纖的連續穩定拉絲,無斷絲、無疵點;③表面改性技術:通過硅烷偶聯劑處理,提升纖維與樹脂的界面結合力,同時不影響介電性能;④織造技術:實現超薄布、高密度布的平整織造,厚度均勻性控制在±0.5μm以內,適配超高層數PCB。
國產化情況:中低端D級低介電玻纖布國產化率約50%,適配M8級以上的超低介電玻纖布國產化率不足20%,高純石英布國產化率不足10%,高端市場基本被日本、美國企業壟斷,國產替代處于起步階段。
全球核心競爭格局:
海外龍頭:日東紡(日本,全球石英布龍頭,高端市場占有率超70%,英偉達供應鏈核心供應商)、AGC(日本,低介電玻纖布技術全球領先,高頻覆銅板領域核心供應商)、CPIC(美國,全球低介電玻纖龍頭,D玻纖布市場占有率領先)。
國內企業:
石英股份:全球高純石英材料龍頭,已實現高純石英纖維、石英布量產,產品通過國內頭部覆銅板企業認證,是國內唯一實現4N8高純石英砂自主可控的企業。
中國巨石:全球玻纖龍頭,已開發LowDk-2超低介電玻纖布,CTE值可降至1-2ppm/℃,適配M10級材料需求,正在推進客戶認證。
宏和科技:國內高端電子玻纖布龍頭,已實現超低介電超薄玻纖布量產,產品批量供貨生益科技、臺光電子等頭部企業,適配M8-M9級高頻PCB。
中材科技:國內玻纖龍頭,已開發高頻覆銅板用低介電玻纖布,同步布局石英纖維織造技術,正在推進產業化落地。
(四)FC-BGA封裝基板用核心材料
核心價值:AI GPU算力提升依賴多芯片封裝(MCM)、3D封裝技術,F(xiàn)C-BGA封裝基板是GPU芯片與PCB之間的核心橋梁,承擔著信號傳輸、電源管理、散熱支撐的核心作用。AI芯片的算力密度越高,對封裝基板的布線密度、介電性能、熱穩定性要求越嚴苛,是AI芯片封裝的核心卡脖子材料,也是國內半導體材料產業鏈最薄弱的環節之一。
需求與市場規模:根據Yole、QY Research數據,2024年全球AI芯片用FC-BGA封裝基板市場規模約58億美元,預計2027年將達到128億美元,2024-2027年CAGR達30.1%;其中配套的基板用樹脂、銅箔、芯板等核心材料市場規模2027年將突破70億美元,國內FC-BGA基板材料市場規模2027年將突破280億元。
核心技術壁壘:①超低介電樹脂技術:實現Dk<3.0、Df<0.002的封裝級樹脂,同時滿足高Tg、低CTE、高可靠性要求;②超薄芯板制備:實現10μm以下超薄芯板的無翹曲、無變形量產,適配10μm以下線寬線距的高密度布線;③積層材料技術:薄型化、高耐熱性的ABF干膜、感光絕緣材料,適配多層層壓工藝;④可靠性技術:滿足-55℃~125℃上千次熱循環的可靠性要求,適配數據中心嚴苛場景。
國產化情況:低端封裝基板材料國產化率約30%,AI芯片用高端FC-BGA封裝基板材料國產化率不足5%,核心ABF積層膜進口依賴度高達99%,核心材料基本被日本、中國臺灣企業壟斷。
全球核心競爭格局:
海外龍頭:三菱瓦斯化學(BT樹脂全球龍頭,F(xiàn)C-BGA基板用樹脂市占率超80%)、味之素(ABF積層膜全球壟斷者,高端FC-BGA基板領域市占率超99%)、日立化成(封裝基板用積層材料全球龍頭,英偉達GPU供應鏈核心供應商)、JX金屬(封裝基板用超薄銅箔龍頭,市占率超60%)。
國內企業:
生益科技:國內覆銅板龍頭,已實現FC-BGA封裝基板用芯板、樹脂材料量產,產品通過國內頭部封測企業認證,適配中高端AI芯片封裝需求。
華海誠科:國內環氧塑封料龍頭,已開發AI芯片封裝用高端塑封料、底部填充膠,產品進入國內封測龍頭供應鏈,同步布局FC-BGA基板用積層材料。
南亞新材:國內高頻覆銅板龍頭,已實現FC-BGA封裝基板用超低介電芯板中試量產,同步開發適配M10級的封裝基板材料。
中京電子:國內PCB龍頭,已實現FC-BGA封裝基板小批量量產,配套開發基板用樹脂與銅箔材料,適配AI芯片封裝需求。
(五)高速光模塊配套高頻材料
核心價值:AI算力集群的互聯依賴高速光模塊,從800G到1.6T再到3.2T,光模塊的傳輸速率每提升一倍,對內部高頻傳輸、光芯片封裝、光學耦合的材料要求就提升一個量級。高頻線路材料、光芯片封裝材料、光學功能材料是高速光模塊的核心基礎,也是AI全鏈路高速互聯的關鍵材料,直接決定算力集群的互聯帶寬與延遲性能。
需求與市場規模:根據LightCounting、Yole數據,2024年全球高速光模塊用核心材料市場規模約42億美元,預計2027年將達到95億美元,2024-2027年CAGR達31.3%;其中3.2T光模塊配套材料市場規模2027年將突破35億美元,磷化銦襯底、鈮酸鋰薄膜等核心材料需求增速超50%。
核心技術壁壘:①高頻傳輸材料:LCP/MPI材料的低介電、低損耗性能控制,適配超高速信號的柔性線路板需求;②光芯片封裝材料:高頻陶瓷基座的高導熱、低介電性能,氣密封裝材料的可靠性控制;③光學功能材料:鈮酸鋰薄膜、平面光波導材料的低損耗、高調制帶寬性能,適配超高速光調制器需求;④精密成型技術:微米級光學組件、高頻連接器的精密成型與公差控制。
國產化情況:中低速光模塊用材料國產化率約60%,800G以上高速光模塊用核心材料國產化率不足20%,鈮酸鋰薄膜、高頻陶瓷基座、高端LCP薄膜、磷化銦襯底等核心材料仍高度依賴進口,國產替代空間巨大。
全球核心競爭格局:
海外龍頭:住友化學(日本,LCP薄膜全球龍頭,高速光模塊用材料市占率超50%)、康寧(美國,平面光波導材料全球龍頭,硅光模塊核心供應商)、住友金屬礦山(日本,光芯片封裝用陶瓷基座龍頭,市占率超60%)、富士膠片(日本,鈮酸鋰薄膜技術全球領先,超高速光調制器核心供應商)。
國內企業:
沃特股份:國內LCP材料龍頭,已實現LCP薄膜、樹脂量產,產品通過國內頭部光模塊企業認證,適配800G/1.6T光模塊需求。
天孚通信:國內光器件龍頭,已實現光模塊用陶瓷套管、封裝基座、光學透鏡量產,產品批量供貨英偉達、華為等頭部企業。
鈮科科技:國內鈮酸鋰薄膜龍頭,已實現6英寸鈮酸鋰薄膜量產,產品適配3.2T光模塊用超高速調制器,打破海外壟斷。
云南鍺業:國內磷化銦襯底龍頭,已實現2-4英寸磷化銦單晶片量產,通過國內頭部光芯片企業認證,適配高速光模塊需求。
(六)AI服務器先進熱管理材料
核心價值:AI GPU的功耗從傳統單卡300W提升至GB200的700W+,下一代芯片功耗將突破1000W,傳統風冷散熱已無法滿足需求,液冷散熱、高導熱界面材料、陶瓷散熱基材成為剛需。熱管理材料的性能直接決定AI服務器的算力穩定性與使用壽命,是AI算力集群規?;渴鸬暮诵谋U喜牧希彩撬懔γ芏忍嵘暮诵钠款i之一。
需求與市場規模:根據IDC、國金證券數據,2024年全球AI服務器用熱管理材料市場規模約65億元,預計2027年將達到180億元,2024-2027年CAGR達40.5%;其中浸沒式冷卻液、高導熱陶瓷材料市場規模2027年將分別突破40億元、35億元,AI訓練服務器冷卻市場2024-2027年CAGR高達101%,是所有電子材料中增速最快的賽道之一。
核心技術壁壘:①高導熱界面材料:實現導熱系數>15W/m?K的同時,保證低壓縮模量、高耐老化性,適配芯片與散熱片之間的微間隙填充;②浸沒式冷卻液:高絕緣性、低沸點、高化學穩定性,同時滿足環保、阻燃要求,適配大規模數據中心浸沒式液冷系統;③高導熱陶瓷材料:實現氮化鋁、碳化硅陶瓷的高導熱、高致密度、超薄化量產,適配高頻高功耗場景的散熱與絕緣需求;④均熱板材料:銅粉燒結吸液芯的毛細結構設計,實現超高熱通量的均勻散熱,適配GPU芯片極限散熱需求。
國產化情況:常規導熱墊片、風冷散熱材料國產化率超70%,高導熱界面材料(>12W/m?K)國產化率約30%,浸沒式氟化液國產化率約25%,高端氮化鋁陶瓷基板國產化率不足15%,高端市場仍被海外企業主導。
全球核心競爭格局:
海外龍頭:3M(美國,高導熱界面材料全球龍頭,市占率超40%)、霍尼韋爾(美國,浸沒式冷卻液龍頭,數據中心液冷市場占有率領先)、陶氏化學(美國,導熱凝膠、灌封膠全球龍頭,AI服務器領域核心供應商)、丸和(日本,高導熱氮化鋁陶瓷龍頭,市占率超50%)。
國內企業:
新宙邦:國內電子化學品龍頭,已實現浸沒式液冷專用氟化液量產,產品批量供貨國內頭部互聯網企業與AI服務器廠商,性能對標海外龍頭。
中石科技:國內導熱界面材料龍頭,已實現導熱系數20W/m?K以上的高導熱墊片量產,產品進入英偉達、戴爾等AI服務器供應鏈。
國瓷材料:國內電子陶瓷龍頭,已實現高導熱氮化鋁陶瓷基板量產,導熱系數>200W/m?K,適配AI芯片、光模塊高功耗散熱需求。
飛榮達:國內散熱器件龍頭,已實現AI服務器用VC均熱板、液冷冷板量產,產品批量供貨華為、浪潮等頭部服務器廠商。
(七)高頻材料專用特種功能助劑
核心價值:M10級三元復合樹脂體系中,極性、非極性、強非極性材料的相容性極差,極易出現相分離、界面結合力弱等問題,必須通過特種相容劑、偶聯劑、增韌劑、分散劑等功能助劑解決。助劑用量雖小,卻直接決定三元體系的性能穩定性與加工性,是M10級材料量產的核心卡脖子輔料,也是技術壁壘極高的隱形冠軍賽道。
需求與市場規模:根據國金證券、行業研究數據,2024年全球高頻覆銅板用特種功能助劑市場規模約12億元,預計2027年將達到45億元,2024-2027年CAGR達55.3%,是所有細分賽道中增速最快的品類;其中三元體系專用相容劑市場規模2027年將突破20億元,產品毛利率普遍可達40%以上。
核心技術壁壘:①分子結構定制化設計:一端適配極性樹脂,一端適配非極性樹脂,實現多體系相容,同時不影響材料的介電性能;②耐高溫性能:在300℃以上的PCB加工溫度下,保持性能穩定,不分解、不失效;③界面改性技術:通過偶聯劑、增容劑協同,提升PTFE與銅箔、玻纖布的界面結合力,解決熱循環可靠性問題;④納米分散技術:通過專用分散劑,實現PTFE納米顆粒在樹脂基體中的均勻分散,保證Df值的批次穩定性。
國產化情況:常規環氧用助劑國產化率超60%,高頻高速樹脂專用助劑國產化率不足10%,三元體系專用相容劑、界面改性劑基本被海外特種化學品企業壟斷,國產替代處于實驗室研發與中試階段。
全球核心競爭格局:
海外龍頭:BYK-Chemie(德國,特種助劑全球龍頭,高頻樹脂用分散劑、相容劑市占率領先)、道康寧(美國,硅烷偶聯劑全球龍頭,覆銅板領域核心供應商)、贏創(德國,特種相容劑、增韌劑技術全球領先,M10級材料配套助劑核心供應商)、信越化學(日本,硅烷偶聯劑、界面改性劑龍頭,高端市場占有率超50%)。
國內企業:
晨光新材:國內硅烷偶聯劑龍頭,已開發高頻覆銅板專用特種硅烷偶聯劑,產品通過國內頭部樹脂企業認證,適配PTFE改性需求。
宏柏新材:國內功能性硅烷龍頭,已實現高頻樹脂用相容劑、偶聯劑量產,同步開發三元體系專用特種助劑,正在推進客戶驗證。
利安隆:國內高分子助劑龍頭,已開發高頻樹脂用抗氧劑、耐老化助劑,產品批量供貨國內覆銅板企業,同步布局相容劑、增韌劑賽道。

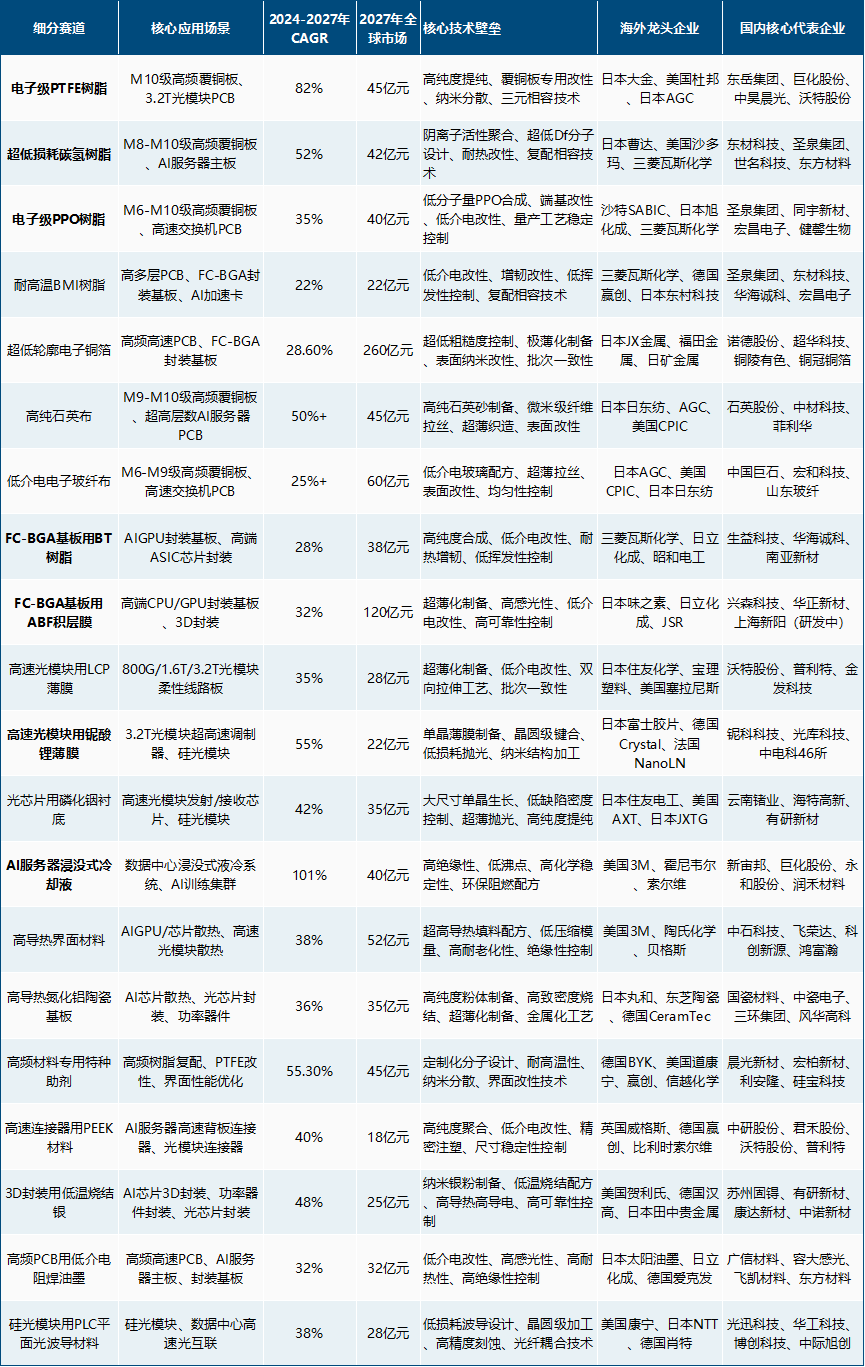

三、AI算力高頻高速核心新材料

總結
AI算力的指數級增長,正在驅動電子材料產業迎來一場前所未有的全鏈條技術革命。這場革命并非單一材料的替代,而是從PCB基材到芯片封裝、從導電材料到熱管理、從光互聯到功能助劑的全產業鏈重構,核心邏輯是“極致性能替代常規性能”,核心機遇是“高端卡脖子材料的國產替代”。
從代際演進來看,2026-2027年是M10級材料從測試到量產的關鍵窗口期,也是國內新材料企業實現從“跟隨”到“并跑”的核心機遇期。無論是需求增速領先的PTFE樹脂、碳氫樹脂、特種功能助劑,還是國產化率極低的ABF積層膜、高純石英布、鈮酸鋰薄膜,亦或是剛需爆發的液冷材料、低溫燒結銀,率先實現技術突破、通過頭部客戶認證、完成產能落地的企業,都將深度受益于AI算力建設的長期紅利,實現從“國產替代”到“全球供應”的跨越式發展。
-
